Schaller humimeter FLSO – przetwornik wilgotności siana w stogu z lancą 2 m

Wilgotność siana w stogu na bieżąco - lanca 2 m i sygnał 4-20 mA do automatyki

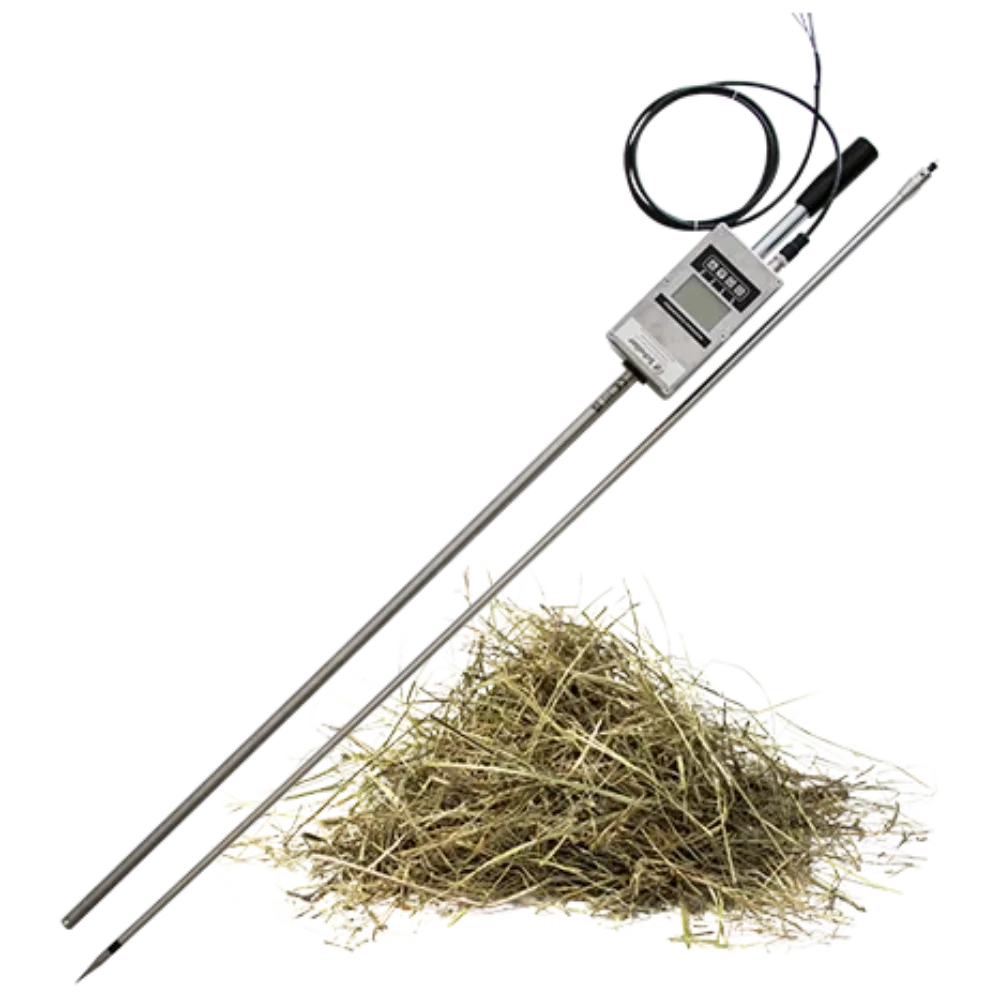

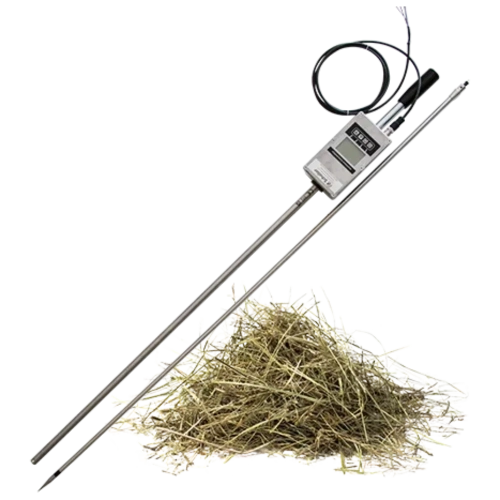

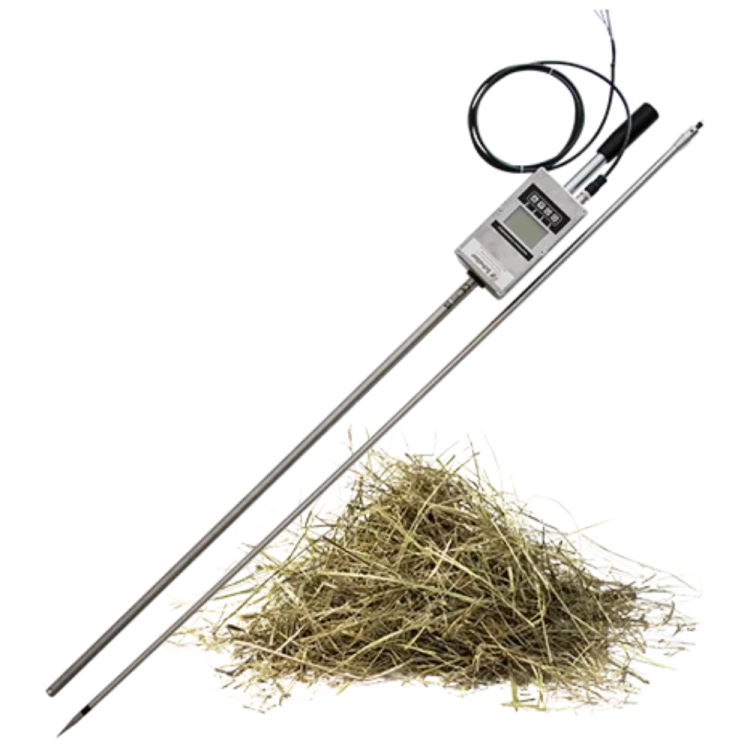

Schaller humimeter FLSO (numer katalogowy producenta 13990) to stacjonarny przetwornik zawartości wody i temperatury siana. Dwumetrowa lanca zostaje w stogu albo w boksie dosuszania, a przetwornik przez cały czas podaje wynik na wyświetlaczu i w postaci dwóch sygnałów prądowych 4-20 mA: zawartości wody i temperatury. Zamiast chodzić z miernikiem ręcznym, masz ciągły odczyt z głębi siana w sterowniku, rejestratorze albo systemie wizualizacji.

Producent zaprojektował FLSO specjalnie z myślą o dosuszaniu siana: do kontroli bieżącego procesu suszenia i do nadzoru nad sianem w przechowywaniu. Jako autoryzowany dystrybutor Schaller humimeter w Polsce dostarczamy przetwornik z austriackiej fabryki Schaller Messtechnik i pomagamy dobrać sposób podłączenia do Twojej instalacji.

Dlaczego wilgotność siana w dosuszaniu trzeba mierzyć na bieżąco

Zawartość wody decyduje o trwałości, wartości pokarmowej i strawności siana. Siano przesuszone kruszy się i traci składniki odżywcze, a zbyt wilgotne pleśnieje i stwarza ryzyko mykotoksyn szkodliwych dla zwierząt. Każda godzina pracy dmuchawy ponad potrzebę to zużyta energia, a każda godzina za mało to ryzyko utraty partii paszy.

Pomiar wyrywkowy pokazuje stan w chwili odczytu. Pomiar ciągły pokazuje, jak siano schnie, więc możesz reagować od razu na zmianę i kończyć dosuszanie wtedy, gdy siano osiągnęło właściwą wilgotność - nie wcześniej i nie później.

Jak FLSO mierzy

Głowica pomiarowa na końcu lancy mierzy zawartość wody w sianie wokół siebie, a czujnik w samej końcówce - temperaturę. Wynik to zawartość wody, czyli wilgotność odniesiona do całkowitej masy próbki, zgodnie z definicją normy EN ISO 18134-2. Przetwornik kompensuje wpływ temperatury automatycznie.

Pomiar zawartości wody jest miarodajny, gdy siano ma temperaturę od +5 do +40 °C. Temperaturę czujnik w końcówce mierzy w zakresie od -10 do +70 °C.

Krzywe kalibracyjne

Zakres pomiarowy przetwornika to 10-40 % zawartości wody. Fabrycznie FLSO ma jedną krzywą dla materiału: siano luzem, w zakresie 10-30 %. Gdy wynik wychodzi poza zakres wybranej krzywej, wskazanie na wyświetlaczu miga.

Kalibrację dla własnego materiału w krzywych wolnych producent opisuje w osobnej instrukcji.

Wyjścia i podłączenie do sterownika

FLSO zasila się napięciem 24 VDC (dopuszczalnie 15-29 VDC), a pobór prądu wynosi 90 mA bez obciążenia wyjść i wyświetlacza. W zestawie jest pięciożyłowy kabel przyłączeniowy o długości 1,9 m z zalewanym wtykiem. Wyjście temperatury 4-20 mA jest w standardzie - obok wyjścia zawartości wody.

• Wyjście wilgotności: 4-20 mA odpowiada 0-40 % zawartości wody.
• Wyjście temperatury: 4-20 mA odpowiada +5 do +85 °C.
• Przewodu nie prowadź w pobliżu źródeł zakłóceń elektromagnetycznych i nie zaginaj go ostro.
• Przewód utrzymuj możliwie krótki; przedłużenie wykonaj przewodem o przekroju co najmniej 0,25 mm².

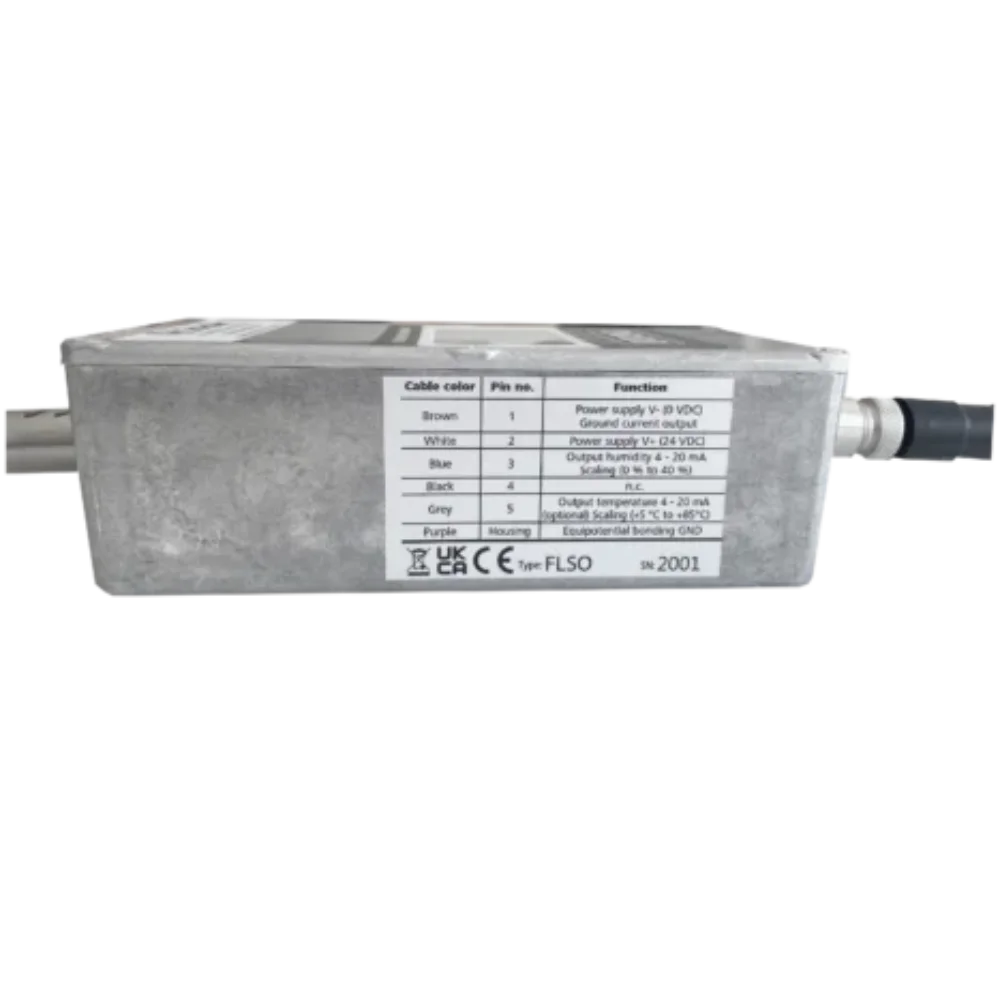

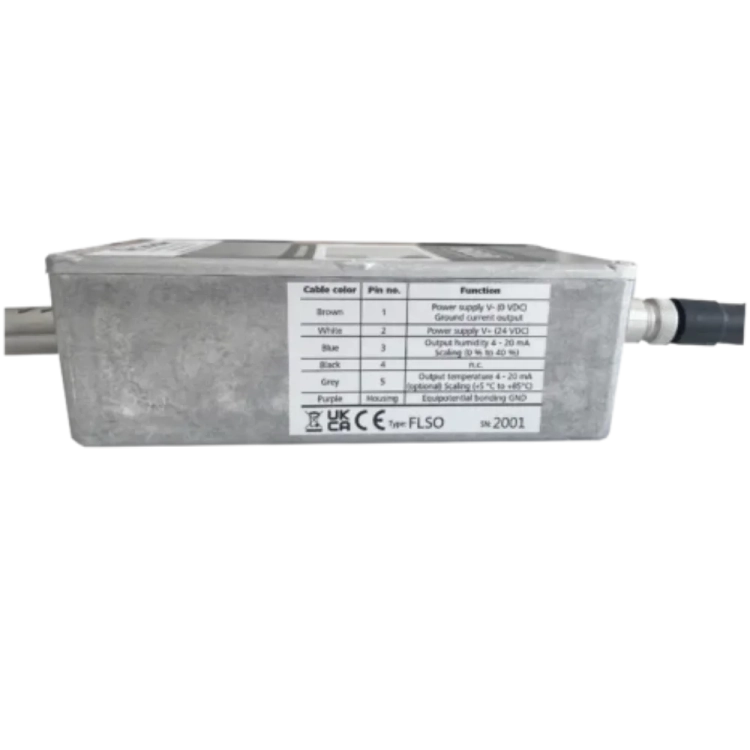

• Błędne podłączenie żył może trwale uszkodzić elektronikę - podłączaj ściśle według tabeli.

Montaż i pomiar krok po kroku

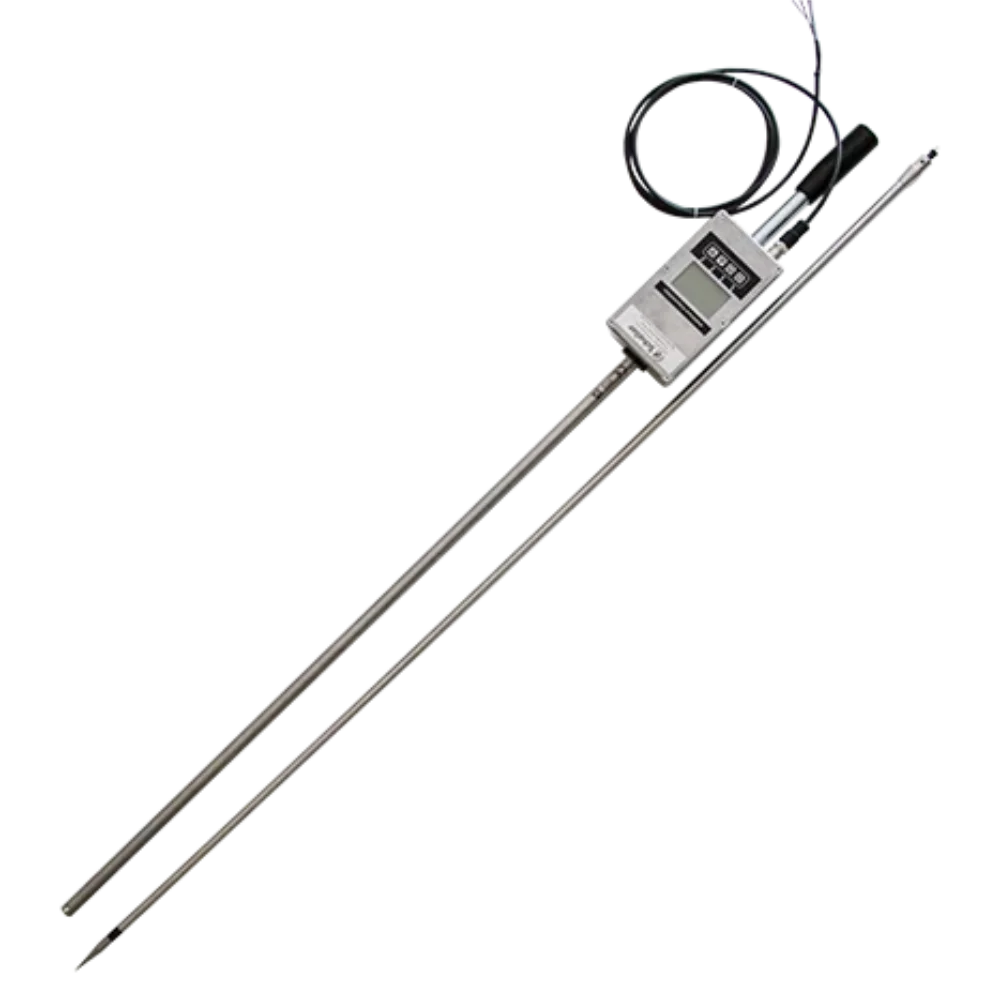

1. Złóż lancę. Połóż przetwornik i drugą część lancy na płaskiej powierzchni, połącz złącze wtykowe (biegunowość nie ma znaczenia), wsuń części w siebie tak, aby otwory się pokryły, i skręć je dwiema dołączonymi śrubami M3x5. Do złącza w części przymocowanej do przetwornika może być potrzebna pęseta.
2. Załóż podkładkę izolacyjną tak, aby przylegała do przetwornika.
3. Podłącz przetwornik do zasilania 24 VDC i wejść sterownika według tabeli żył. Po podaniu napięcia FLSO uruchamia się sam.
4. Wybierz krzywą „Siano luzem” strzałkami i zatwierdź. Wybrana krzywa jest widoczna u góry wyświetlacza.
5. Wyrównaj temperaturę. Przetwornik ma mieć możliwie tę samą temperaturę co siano - różnica najwyżej 3 °C. Producent zaleca co najmniej 30 minut aklimatyzacji w pobliżu siana.
6. Wbij lancę końcówką do przodu, prosto w siano. Uważaj na otoczenie, nie zginaj i nie upuszczaj głowicy pomiarowej.
7. Odczytaj wynik. Wskazanie pojawia się od razu; miganie oznacza wynik poza zakresem wybranej krzywej.
8. Ustaw uśrednianie, jeśli sygnał ma być spokojniejszy: przetwornik liczy średnią arytmetyczną w oknie 5, 7, 20, 45 albo 90 sekund.

Czego FLSO nie zmierzy

• Siana mokrego od deszczu ani spleśniałego - dokładność wyraźnie spada, a producent wyklucza taki materiał.
• Siana zamarzniętego albo zmieszanego ze śniegiem.
• Siana o temperaturze spoza zakresu +5 do +40 °C - wynik zawartości wody nie jest wtedy miarodajny.
• Wiarygodnie tuż po kontakcie z bardzo mokrym materiałem - na głowicy może zostać film wodny; oczyść ją alkoholem.
• Przy bardzo dużym zagęszczeniu głowica nagrzewa się od tarcia - odczekaj, aż ostygnie.

Na dokładność wpływa też kierunek wbicia lancy, dlatego ustaw go raz i trzymaj się go przy każdej instalacji. Przetwornik nie jest wodoszczelny - chroń obudowę elektroniki przed wodą i drobnym pyłem.

Porównanie z metodą suszarkową

FLSO obejmuje pomiarem od 12 do 20 razy większą ilość materiału niż próbka do suszarki i pozwala szybko powtarzać pomiar w niejednorodnym sianie. Metoda suszarkowa, po uwzględnieniu błędu pobrania małej próbki i substancji lotnych, które nie są wodą, daje w praktyce dokładność około ±3 %. Różnice do ±3 % między obiema metodami są więc normalne - norma EN ISO 18134-2 również zaznacza, że suszarka daje wartości porównawcze, a nie bezwzględne.

Kontrola przetwornika blokiem testowym

Do szybkiej kontroli całego zakresu pomiarowego służy blok testowy Schaller 12308 (55 x 55 x 45 mm, 96 g) z dokładną instrukcją. W przetworniku wybierasz wtedy krzywą „Blok testowy”, przeznaczoną wyłącznie do kontroli. Producent zaznacza, że niewłaściwe dociśnięcie może dać odchyłki.

Co obejmuje cena

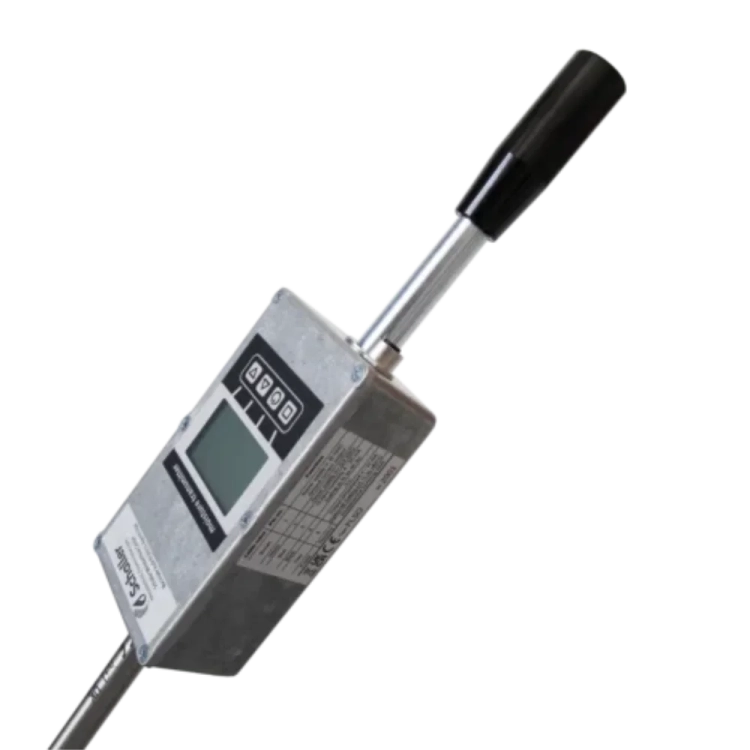

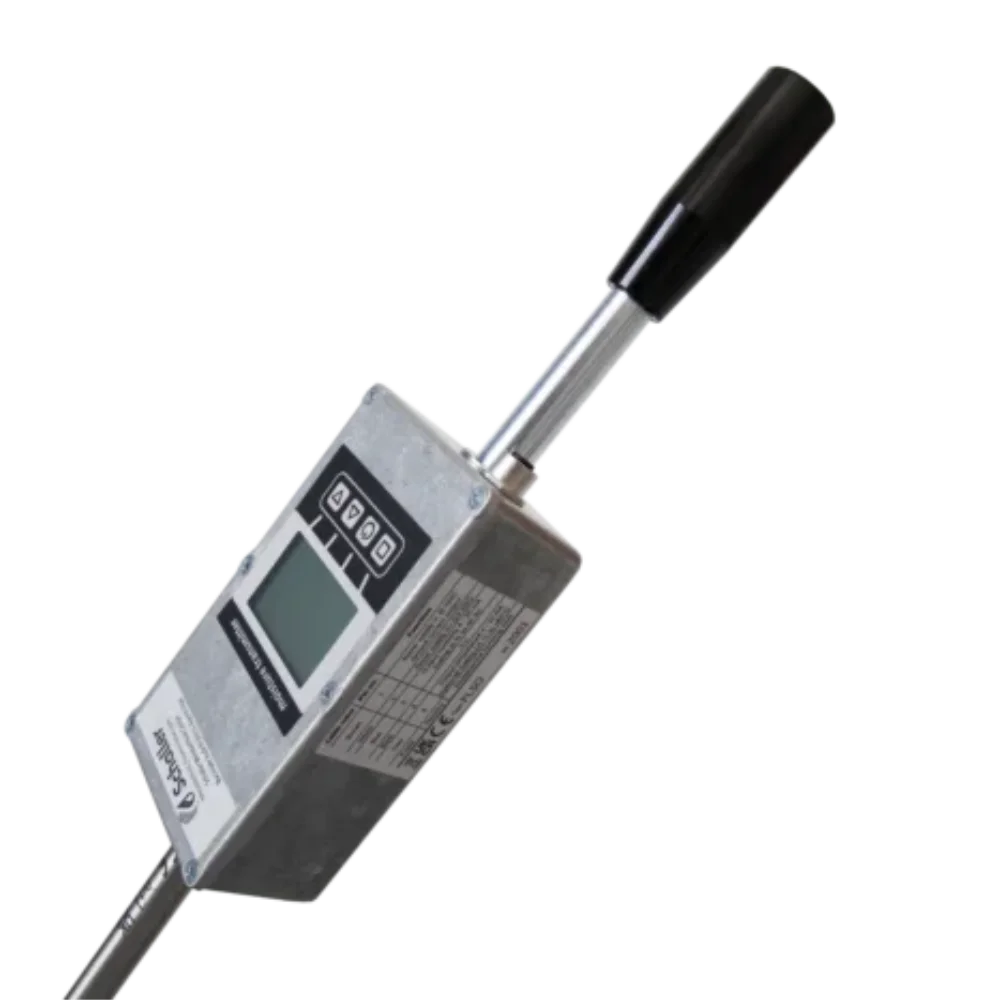

• przetwornik humimeter FLSO: elektronika z wyświetlaczem i klawiaturą w aluminiowej obudowie oraz dwuczęściowa lanca 2 m z głowicą pomiarową,
• wyjście zawartości wody i wyjście temperatury 4-20 mA,
• podkładka izolacyjna,
• pięciożyłowy kabel przyłączeniowy 1,9 m z zalewanym wtykiem,
• instrukcja obsługi.

Akcesoria

• Blok testowy 12308 - kontrola przetwornika w całym zakresie; do wyboru jako opcja przy zamówieniu.
• Lanca zamienna 1,15 m (14902) - część zamienna lancy; kompletujemy na zamówienie.

Dane techniczne

Wymiary i masę przetwornika potwierdzamy przed wysyłką.

Zastosowania praktyczne

• Dosuszanie siana w boksach i stogach z wentylacją - bieżący odczyt zawartości wody i temperatury z głębi siana.
• Nadzór nad sianem w przechowywaniu - sygnał temperatury i wilgotności do rejestratora albo systemu wizualizacji.
• Gospodarstwa mleczne i stadniny, dla których siano jest podstawą paszy.
• Producenci i handlowcy siana, którzy chcą kończyć dosuszanie na właściwej wilgotności.

Zanim kupisz - który miernik do siana

• Chcesz stałego odczytu w jednym miejscu i sygnału do automatyki - FLSO. Jeden przetwornik to jeden punkt pomiarowy.
• Chcesz sprawdzać wiele stogów po kolei - humimeter FLS, ręczna sonda 2 m na baterie, z pamięcią wyników.
• Mierzysz siano i słomę w belach albo luzem ręcznie - humimeter FL2.
• Wystarczy Ci prosty pomiar bel - humimeter FL1.

Podsumowanie

humimeter FLSO zamienia kontrolę dosuszania siana z obchodu z miernikiem w ciągły pomiar: dwumetrowa lanca w sianie, zawartość wody i temperatura na wyświetlaczu oraz w dwóch sygnałach 4-20 mA, dokładność ±0,8 % i zasilanie 24 VDC. Jako autoryzowany dystrybutor Schaller humimeter w Polsce przygotujemy ofertę w 24 h i pomożemy dobrać podłączenie do Twojej instalacji - napisz do nas.
