Rodzaje czujników temperatury w sondach

W sondach z tej kategorii pracuje pięć rodzajów czujników. Od rodzaju zależy zakres i dokładność, ale przede wszystkim to, do jakiego przyrządu sonda pasuje - rejestrator albo miernik czyta tylko ten typ czujnika, na który ma wejście.

Czujniki rezystancyjne Pt100 i Pt1000

Czujnik rezystancyjny Pt100, czyli platynowy termorezystor, ma 100 Ω w 0 °C, a Pt1000 - 1000 Ω. To sondy o najszerszym zakresie w ofercie. Sondy PT100 Tinytag pracują z rejestratorami Plus 2 TGP-4104 i View 2 TV-4104: PB-6005 klasy A do +300 °C, piecowa PB-6007 z przewodem PTFE do +250 °C i trójprzewodowa PB-6006 do +600 °C. Czujnik Pt1000 Tinytag współpracuje z Plus 2 TGP-4205 i View 2 TV-4204: PB-7002 klasy A od -200 °C, PB-7003 do zamrażarek -80 °C oraz sondy z płaskim przewodem PB-7006 (-80 do +100 °C) i kriogeniczna PB-7005 (-200 do +100 °C), których przewód przechodzi pod uszczelką drzwi.

UbiBot PT100 to trójprzewodowa sonda do rejestratorów UbiBot z czujnikiem na zakres od -200 do +400 °C. Jej przewód 3 m znosi jednak od -30 do +200 °C i to on wyznacza, którędy sondę poprowadzisz. Na czujnikach Pt100 pracują też sondy temperatury Gann, poza sondą podczerwieni - opisujemy je niżej, razem z miernikami Hydromette.

Termistory NTC 10k

Termistor NTC silnie zmienia rezystancję wraz z temperaturą. Czujnik NTC 10k to podstawa sond Tinytag do rejestratorów Ultra 2, Plus 2 i View 2 z gniazdem termistora - TGU-4020, TGP-4020, TV-4020 i ich wersji dwukanałowych 4510 i 4520. Do wyboru są standardowa PB-5001 z uchwytem, szybka PB-5002, samoprzylepna PB-5003 do rur i ścian, elastyczna PB-5006 w żywicy, zalewana PB-5015 z przewodem do 10 m, PB-5019 z płaskim przewodem do lodówek i komór oraz krótkie PB-5007-0M025, PB-5009-0M6 i PB-5010. Sonda PB-5005-0M6 pasuje wyłącznie do Talk 2 TK-4023.

Większość sond termistorowych mierzy do +125 °C, ale część kończy się niżej: PB-5015 na +105 °C, a PB-5007-0M025 na +85 °C. Charakterystykę i tabelę rezystancji opisuje wpis Czujnik temperatury NTC 10k - charakterystyka.

Cyfrowy czujnik DS18B20

UbiBot DS18B20 przesyła do rejestratora wynik w postaci cyfrowej. Stalowa sonda IP68 na przewodzie płaskim albo okrągłym od 1 do 15 m mierzy od -55 do +125 °C. Jako jedyna pasuje do zwykłego UbiBot WS1, a pracuje też z WS1 Pro, gniazdkiem SP1 i rejestratorami GS1 - do GS1 v2 przez konwerter UB-TRS-N1, do sześciu sond na jednym rejestratorze.

Termopary typu K i T

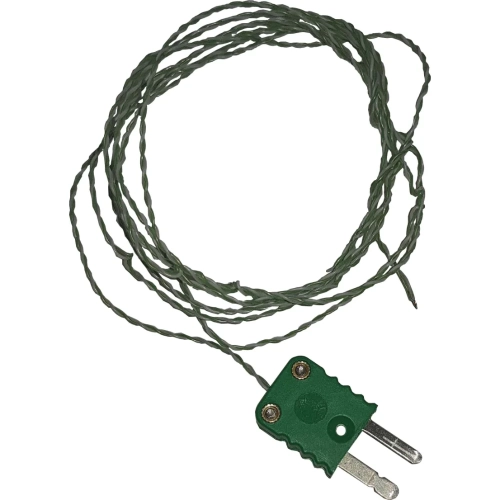

Termopara wytwarza napięcie na styku dwóch metali, dlatego wymaga rejestratora z wejściem termoparowym tego samego typu. Tecnosoft TS19TCK (typ K) i TS19TCT (typ T) mają przewód 2 m i pracują z ośmiokanałowym TC-Log 8 USB - w wersji z wtyczką miniaturową albo bez wtyczki do TC-Log 8 S USB. Tinytag PB-4001-1M to termopara typu K klasy 1 do Ultra 2 TGU-4550: rejestrator czyta typ K od -270 do +1370 °C, ale ta sonda kończy się na +250 °C. Budowę termopar wyjaśniają wpisy Działanie i budowa termopary oraz Termopary typu K i S.

Pomiar w podczerwieni

Gann IR 40 EL mierzy temperaturę powierzchni bezdotykowo, od -20 do 199,9 °C, z laserem i stałą emisyjnością 95 %. Nie jest samodzielnym pirometrem - pracuje z miernikami Hydromette serii Classic HB 30, UNI 1, UNI 2 i RTU 600.

Sonda do konkretnego rejestratora albo miernika

Sonda temperatury nie jest przyrządem samodzielnym - wynik pokazuje dopiero rejestrator albo miernik, do którego ją podłączysz. Złącza i typy wejść różnią się między markami, a nawet między seriami jednej marki: sonda Gann ET 10 serii Classic nie zastąpi ET 10 BL do serii Blue. Tabela zbiera sondy z tej kategorii według przyrządu.

Na co zwrócić uwagę przy wyborze sondy temperatury

Zakres sondy, przewodu i przyrządu

Na karcie każdej sondy podajemy zakres czujnika, ale granicę pracy wyznacza najsłabszy element toru pomiarowego. Przewód UbiBot PT100 znosi od -30 do +200 °C przy czujniku do +400 °C. Tinytag TGU-4550 czyta termoparę K do +1370 °C, a PB-4001-1M kończy się na +250 °C. Rejestrator TC-Log pracuje do +130 °C, więc w piecu potrzebuje osłony termicznej TS18TCLHP albo TS18TCLHPS. W mierniku Hydromette HT 85 T tor temperatury materiału kończy się na +350 °C - sondy TT 480 i TT 600 do +600 °C pracują tylko z UNI 1, UNI 2 i RTU 600. Podobnie Hydromette CH 17 czyta sondy serii Blue do +170 °C, więc TT 40 BL i ET 10 BL nie wykorzystają na nim pełnego zakresu.

Kształt sondy i miejsce pomiaru

• wbijana i wtykowa, do wnętrza ciał stałych, materiałów sypkich i miękkich: ET 10, ET 50 z końcówką zwężaną do 2,3 mm, ET 10 BL;
• temperatura rdzenia materiału przez cały cykl suszenia: FT 2, FT 5, FT 10, FT 20 i FT 30 z przewodem teflonowym do 30 m;
• zanurzeniowa, do gorących mas, klejów topliwych, asfaltu i spalin: TT 30, TT 40, TT 40 BL, a do +600 °C TT 480 i TT 600;
• powierzchniowa: stykowe OT 100 i OT 100 BL, kątowa OTW 90 do pras, OTW 480 do powierzchni rozgrzanych do +600 °C i samoprzylepna PB-5003 na rury i ściany;
• powietrze i gazy: Gann LT 20 i kompaktowa PB-5010 do temperatury otoczenia;
• temperatura materiału przy rejestratorze klimatu Gann Klima 30: NT 3 i NT 8 na przewodzie 3 albo 8 m;
• lodówki, zamrażarki i komory: sondy z płaskim przewodem prowadzonym pod uszczelką drzwi - PB-5019, PB-7006, PB-7005 - oraz DS18B20 na przewodzie płaskim.

Czas odpowiedzi i szczelność

Czas odpowiedzi zależy od osłony czujnika i ośrodka. PB-5002 reaguje w 10 s w wodzie, PB-5001 w 15 s, PB-6005 w 25 s, a termopara PB-4001-1M w 0,1 s w ruchomym powietrzu. Kompaktowa PB-5010 potrzebuje w ruchomym powietrzu około 25 minut do 90 % zmiany - służy do temperatury otoczenia, nie do śledzenia szybkich zmian. Do pracy w wodzie i kondensacji wybieraj sondy IP68: PB-5001, PB-5015 zalaną razem z przewodem, UbiBot DS18B20 albo UbiBot PT100. Piecowa PB-6007 ma IP56.

Sondy z pomiarem temperatury i wilgotności

Na liście są też sondy, które obok temperatury mierzą wilgotność: UbiBot TH30S-B na przewodzie 3 albo 5 m (-40 do +80 °C, 0-100 % RH) do rejestratorów UbiBot, sondy klimatyczne Gann do mierników Hydromette - RF-T 28 EL, rodzina RH-T 37, TF Stick 16 K-25 i TF-IR BL z podczerwienią do kontroli punktu rosy - oraz glebowa UbiBot STH-N1. Pełny wybór takich sond jest w kategoriach Sondy i czujniki wilgotności oraz Czujniki gleby.

Świadectwo wzorcowania sondy

Sondy UbiBot wzorcujemy razem z rejestratorem w laboratorium akredytowanym przez PCA, a każdą kolejną sondę tego samego rejestratora dopisujemy do jednego świadectwa. Termopary Tecnosoft dostają osobne świadectwo ze spójnością pomiarową Accredia. Do sond Tinytag świadectwo wzorcowania dołączamy na zamówienie przy zakupie albo przy przeglądzie. Przy większości sond Pt100 Gann świadectwo wybierasz od razu na karcie, w wariancie czterech albo pięciu punktów.

Punkty wzorcowania dobieramy do temperatury, w której sonda naprawdę pracuje - w zamrażarce inne niż w piecu. Usługi znajdziesz w kategorii Wzorcowanie temperatury, a czym różni się świadectwo wzorcowania od certyfikatu, wyjaśnia wpis Świadectwo wzorcowania mierników temperatury i wilgotności.

Ceny sond temperatury

Najtańsze są cyfrowa sonda UbiBot DS18B20, termopara Tinytag PB-4001-1M i sonda PB-5005-0M6 do Talk 2 - kosztują kilkadziesiąt złotych netto. W kilkuset złotych mieszczą się sondy termistorowe Tinytag, sondy PT100 i PT1000 Tinytag, termopary Tecnosoft, UbiBot PT100 i większość sond Pt100 Gann. Ponad tysiąc złotych netto kosztują sondy Gann do +600 °C z długą rurką albo ramieniem (TT 480, TT 600, OTW 480), sonda podczerwieni IR 40 EL oraz sondy klimatyczne RF-T 28 EL i RH-T 37, z których najdroższe są giętkie RH-T 37 flex. Cena netto stoi przy każdej sondzie na liście.

Zanim kupisz

• Sprawdź na karcie sondy listę zgodnych przyrządów - złącza UbiBot, Tinytag, Tecnosoft, Gann i Delmhorst nie są wymienne, a w Gannie seria Classic i seria Blue mają różne sondy.
• Rejestrator do sondy wybierzesz w kategorii Rejestratory i termometry, a rejestratory WiFi i LTE z chmurą w kategorii Bezprzewodowe i sieciowe rejestratory.
• Jaki rejestrator sprawdza się w danej branży, opisuje przewodnik Jaki rejestrator temperatury i wilgotności wybrać.

Jako dystrybutor wymienionych marek w Polsce dobieramy sondę do rejestratora albo miernika, który już masz, i kompletujemy ją z przedłużaczem, osłoną albo świadectwem wzorcowania. Napisz do nas, a przygotujemy ofertę w 24 h.

Zapytaj o sondę temperatury →
