UbiBot PT100 – czujnik temperatury do pieców i zbiorników w procesach przemysłowych

Pomiar temperatury tam, gdzie zwykła sonda nie wytrzyma

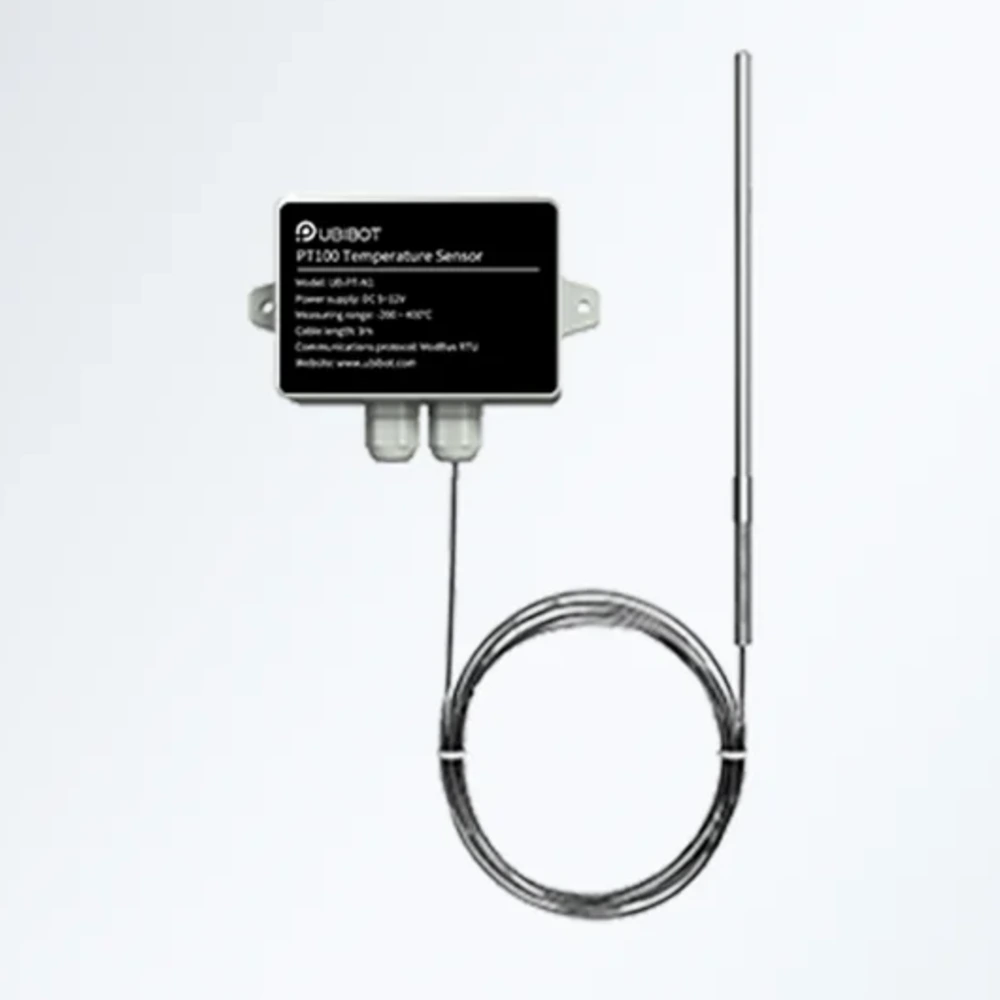

Piec, komora grzewcza, zbiornik z cieczą, chłodnia albo instalacja w zakładzie produkcyjnym - w takich miejscach sonda temperatury musi znieść wysoką temperaturę, wodę i chemię. PT100 UbiBot to czujnik z platynowym elementem rezystancyjnym w obudowie ze stali nierdzewnej 304, szczelnej w klasie IP68, więc może mierzyć nawet stale zanurzona w wodzie. Wbudowany przetwornik zamienia odczyt na sygnał cyfrowy, a rejestrator UbiBot wysyła go do bezpłatnej chmury - z wykresami, raportami i alarmami SMS oraz e-mail.

To akcesorium wyłącznie do urządzeń UbiBot: WS1 Pro, serii GS1, gniazdka SP1 i rejestratora WS4 w wersji z wejściem na sondy. Sonda ma fabryczny wtyk micro-USB albo mini-jack i własny przetwornik, więc nie zastąpi gołego elementu PT100 w sterowniku, regulatorze pieca ani mierniku innego producenta. Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy wersję wtyku do rejestratora, który już masz albo który kupujesz.

Dwie wersje wtyku - dobierz do rejestratora

Wersję wybierasz na karcie w polu wariantu - cena obu jest taka sama. Zwykły UbiBot WS1 nie ma wejścia na tę sondę; do niego pasuje tylko sonda DS18B20.

Podłączenie i uruchomienie krok po kroku

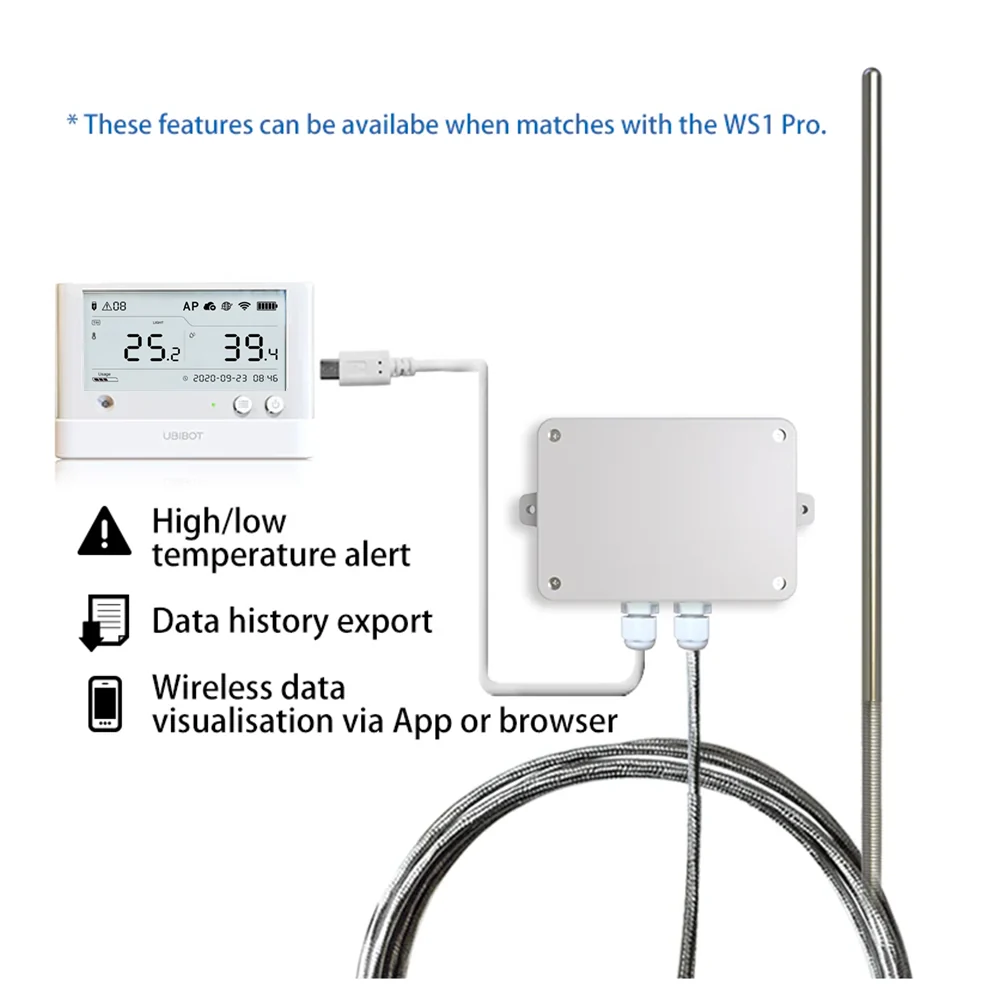

1. Przy WS1 Pro wepnij sondę do dolnego portu micro-USB (EXT2). Przy GS1, SP1 i WS4 - do gniazda sondy zewnętrznej mini-jack.

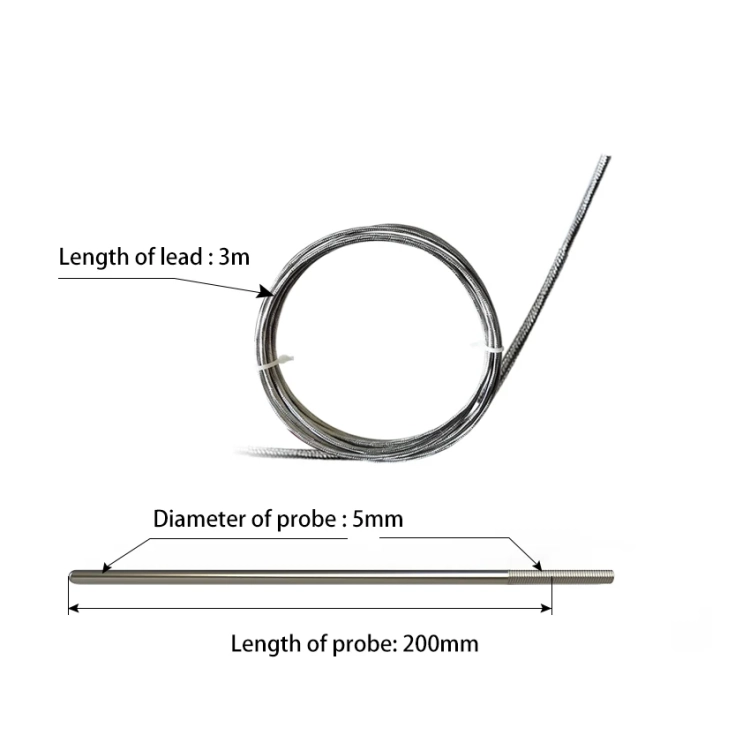

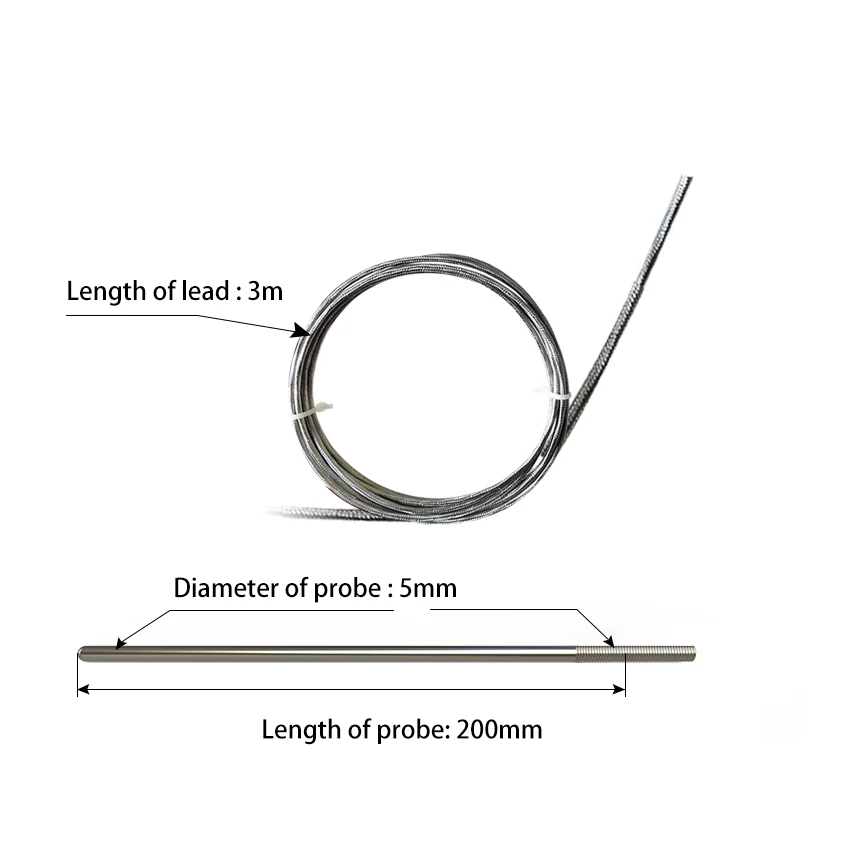

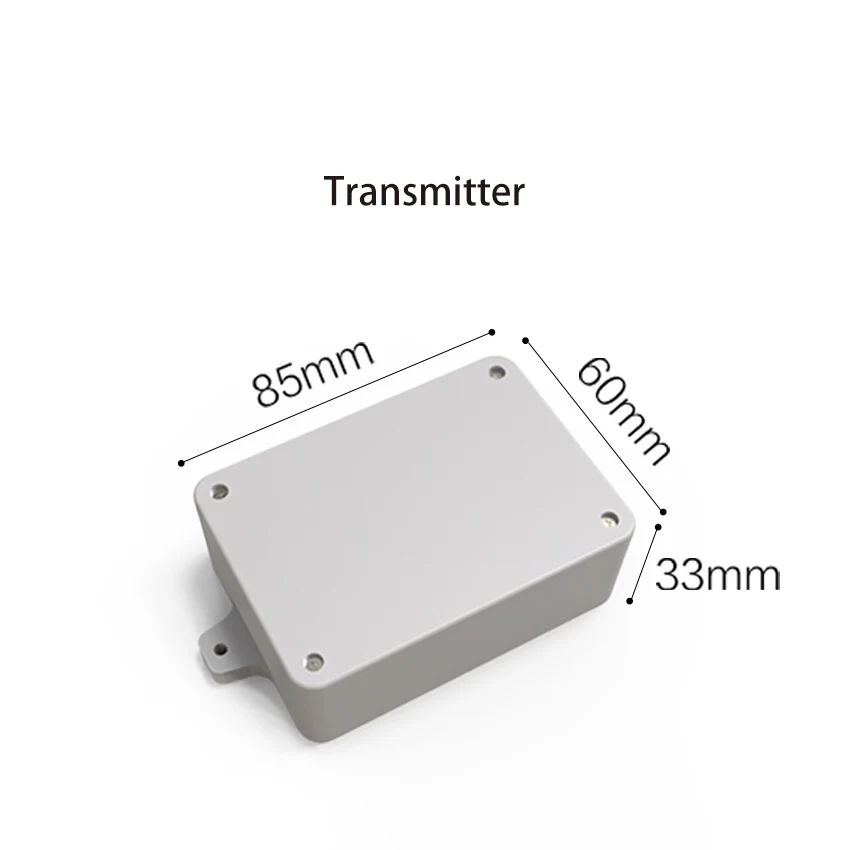

2. Wprowadź stalową część sondy w miejsce pomiaru: do komory, zbiornika albo tulei w instalacji. Trzymetrowy przewód sondy znosi od -30 do +200 °C. Puszkę przetwornika i odcinek 0,5 m z wtykiem zostaw poza strefą gorącą, przy rejestratorze.
3. W konsoli UbiBot przejdź: Magazyn danych → Moje kanały → Twoje urządzenie → Ustawienia → Zarządzanie danymi i włącz wejście RS485. Przycisk „RS485 S” dotyczy sondy glebowej - przy PT100 go nie włączaj.
4. Ustaw interwał pomiaru, np. co 5 minut. Pierwsze dane zobaczysz po synchronizacji - przyciskiem zasilania wymusisz ją od razu.
5. W alertach ustaw progi temperatury, po których przekroczeniu dostaniesz powiadomienie SMS albo e-mail.

Wideo producenta

Krótki film UbiBot (po angielsku) przedstawia przemysłową sondę temperatury PT100.

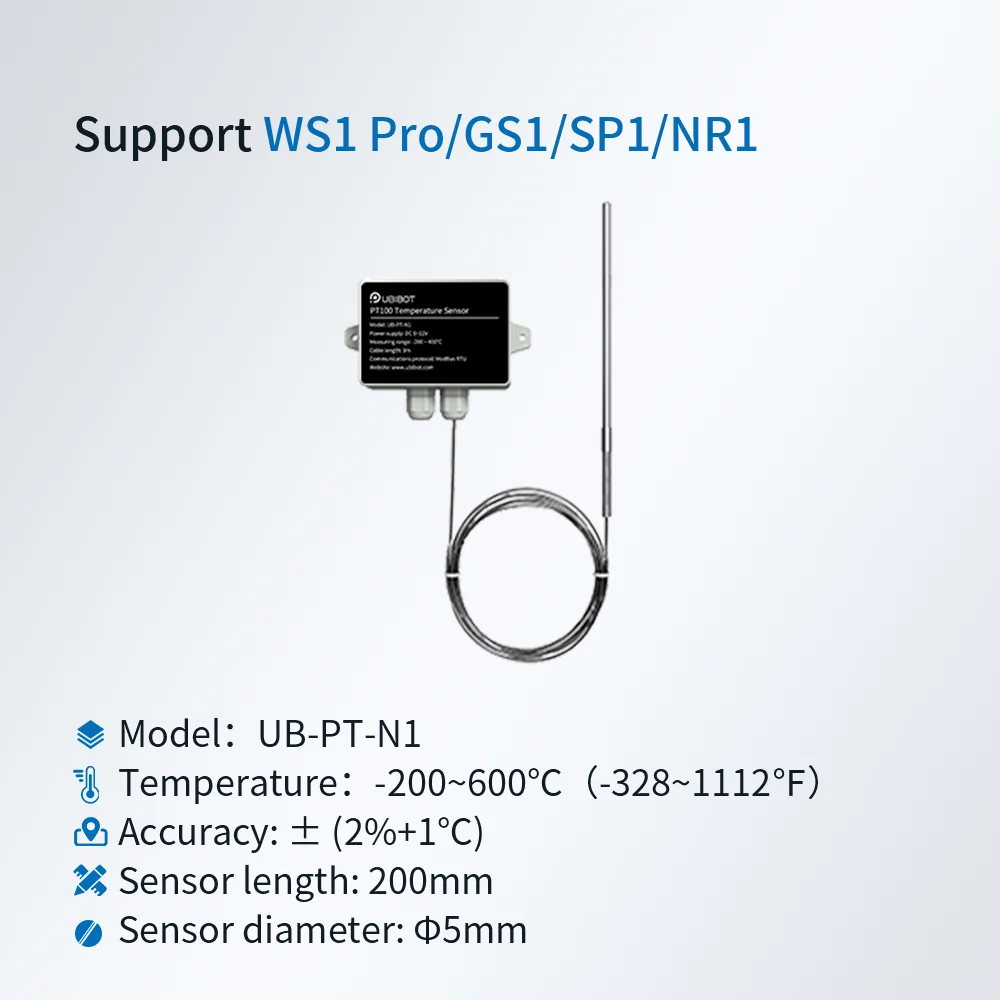

Parametry techniczne

Kilka sond na jednym rejestratorze

• WS1 Pro: PT100 na dolnym porcie i sonda DS18B20 na górnym. Z rozgałęźnikiem micro-USB na dolnym porcie dołożysz drugą DS18B20.

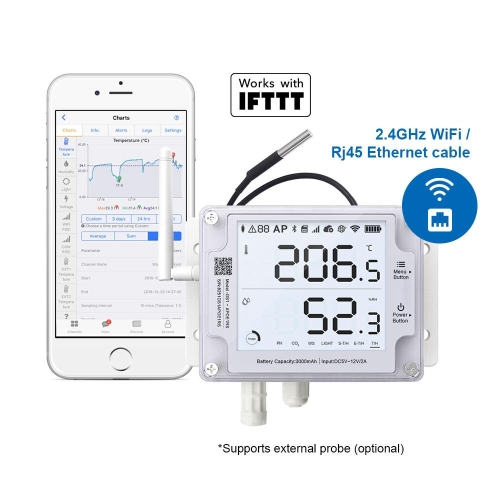

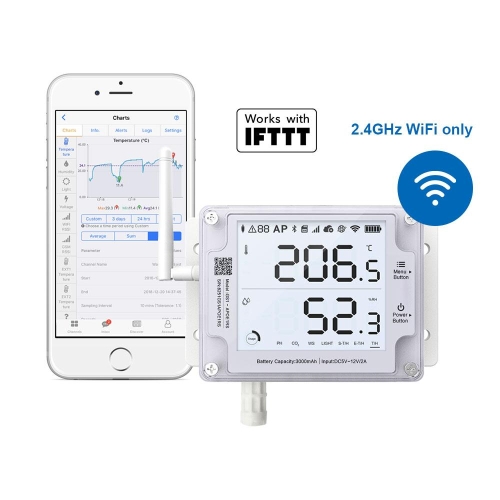

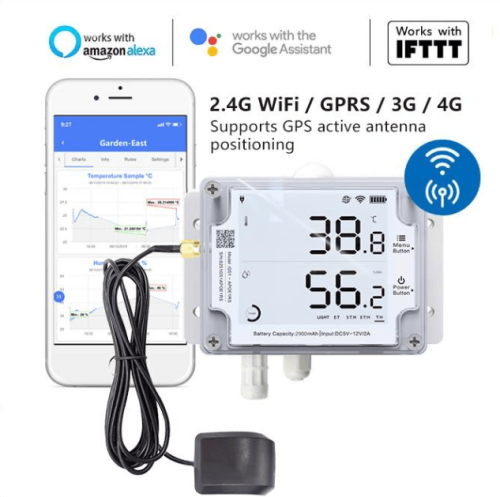

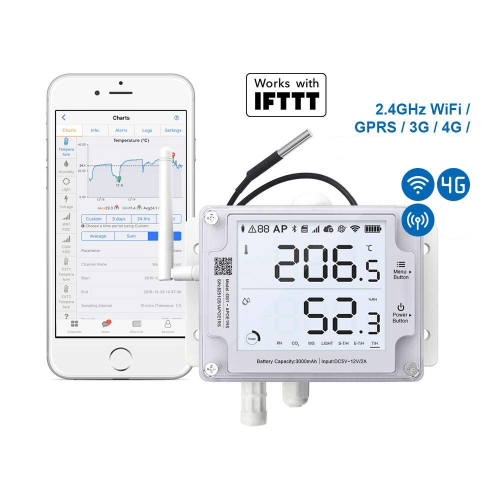

• GS1: przez rozgałęźnik mini-jack 1 na 2 podłączysz PT100 razem z sondą innego typu, np. TH30S-B do temperatury i wilgotności powietrza.
• Dwie i więcej sond PT100 na jednym GS1 (do sześciu) wymagają zmiany adresu Modbus w sondach i rozgałęźnika 1 na 6 - taką konfigurację przygotowujemy na zamówienie i ustawiamy ją w konsoli UbiBot.
• Dłuższy przewód: przedłużacz 5 m z mini-jack do GS1 i SP1 albo przedłużacz 5 m z micro-USB do WS1 Pro.

Zastosowania

• piece, komory grzewcze i suszarnie w zakładach produkcyjnych,
• przetwórstwo spożywcze i chłodnie,
• zbiorniki, łaźnie i instalacje z cieczą - sonda jest szczelna w klasie IP68,
• oczyszczalnie ścieków, ciepłownie, energetyka i zakłady chemiczne,
• laboratoria, uczelnie i działy badawczo-rozwojowe.

Do zapisów jakości sondę wzorcujemy razem z rejestratorem w laboratorium akredytowanym przez PCA - przy WS1 Pro i GS1 z odczytem z wyświetlacza (świadectwo w 2 punktach temperatury). Punkty wzorcowania ustalamy przed zamówieniem, tak żeby leżały w zakresie, w którym sonda naprawdę pracuje. Inne sondy znajdziesz w kategoriach sondy i czujniki temperatury oraz akcesoria do rejestratorów.

Zanim kupisz

1. Sonda pracuje tylko z urządzeniami UbiBot - ma przetwornik i wtyk pod rejestratory tego producenta. Do sterownika, regulatora albo miernika innej marki potrzebny jest zwykły element PT100 bez przetwornika.
2. Nie pasuje do zwykłego WS1. Przy WS1 Pro działa wyłącznie na dolnym porcie micro-USB, a przy WS4 tylko w wersjach z wejściem na sondy.
3. Dokładność ±(2 % + 1 °C) wystarcza do pieców, suszarni i nadzoru procesów. Tam, gdzie liczą się dziesiąte części stopnia - w lodówkach, chłodniach z wymaganiami HACCP i pomieszczeniach - dokładniejsze są DS18B20 (±0,5 °C w zakresie -10 do +85 °C) i TH30S-B (±0,2 °C w zakresie 0 do +65 °C, z wilgotnością).
4. Do +400 °C mierzy stalowa część sondy, a trzymetrowy przewód za nią znosi od -30 do +200 °C. Zaplanuj przepust tak, żeby w strefie gorętszej niż +200 °C była tylko stalowa część, a przewód nie leżał w komorze poniżej -30 °C. Puszka przetwornika z wtykiem zostaje na zewnątrz.
5. Kilka sond PT100 na jednym rejestratorze to konfiguracja na zamówienie - napisz, ile punktów pomiaru potrzebujesz.

Podsumowanie

PT100 UbiBot to sposób, żeby rejestrator UbiBot mierzył temperaturę tam, gdzie zwykła sonda nie wytrzyma: w piecu, w cieczy albo w instalacji przemysłowej - z odczytami i alarmami w chmurze. Jako autoryzowany dystrybutor UbiBot w Polsce przygotujemy komplet: rejestrator, sondę z właściwym wtykiem, przedłużacze i świadectwo wzorcowania - napisz do nas, przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: wrzesień 2026. Źródła: dane producenta UbiBot (specyfikacja UB-PT-N1, baza wiedzy producenta).
