UbiBot DS18B20 – wodoszczelny czujnik temperatury na kablu do lodówek i zamrażarek

Pomiar wewnątrz lodówki, gdy rejestrator zostaje na zewnątrz

Rejestrator UbiBot mierzy temperaturę tam, gdzie stoi. Gdy trzeba ją znać wewnątrz lodówki na leki, zamrażarki albo komory chłodniczej, lepiej zostawić rejestrator na zewnątrz, a do środka wprowadzić tylko stalową sondę DS18B20 na kablu. Rejestrator ma wtedy stabilne warunki pracy i dobry zasięg WiFi lub LTE, a pomiar z wnętrza trafia do bezpłatnej chmury UbiBot z alarmami SMS i e-mail. Sonda pracuje z rejestratorami UbiBot WS1, UbiBot WS1 Pro i z inteligentnym gniazdkiem UbiBot SP1.

Sonda ma fabryczny wtyk micro-USB albo mini-jack i współpracuje wyłącznie z urządzeniami UbiBot. To nie jest goły czujnik DS18B20 do Arduino, Raspberry Pi ani sterowników innych producentów - do takich zastosowań się nie nadaje.

Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy długość i rodzaj kabla do konkretnego urządzenia i miejsca montażu.

Po co sonda na kablu, skoro rejestrator mierzy sam

• Wewnątrz komory panuje inna temperatura niż przy drzwiach i na zewnątrz. Sonda mierzy dokładnie tam, gdzie leżą leki albo żywność.
• Metalowa obudowa lodówki tłumi sygnał WiFi. Rejestrator na zewnątrz komunikuje się pewniej niż urządzenie zamknięte w środku.
• Kabel płaski przechodzi pod uszczelką drzwi bez wiercenia i bez utraty szczelności.
• Odczyt z sondy jest dodatkowym kanałem pomiaru. Czujniki wbudowane w rejestrator dalej mierzą warunki w pomieszczeniu.

Z jakimi rejestratorami pracuje

Podłączenie i uruchomienie krok po kroku

1. Wybierz wersję sondy: micro-USB do WS1 i WS1 Pro albo mini-jack do SP1 i GS1.
2. Wepnij sondę do portu rejestratora. Przy WS1 zasilanym z sieci najpierw załóż rozgałęźnik micro-USB: jedno gniazdo na zasilacz, drugie na sondę.
3. Wprowadź sondę do komory. Kabel płaski prowadź pod uszczelką drzwi, a okrągły przez przepust.
4. W konsoli UbiBot przejdź: Magazyn danych → Moje kanały → Twoje urządzenie → Ustawienia → Zarządzanie danymi → Zewnętrzna temperatura (DS18B20) → Edytuj. Włącz odczyt i ustaw interwał, np. co 5 minut - konsola sama ustawi wyświetlanie wykresu. Ścieżka jest taka sama dla wszystkich urządzeń UbiBot.
5. Porównując odczyt sondy z innym termometrem, umieść oba w tym samym miejscu i odczekaj pół godziny - producent zaleca to przed oceną różnicy.
6. W alertach ustaw progi temperatury, po których przekroczeniu dostaniesz powiadomienie.

Parametry techniczne

Kabel płaski czy okrągły

• Płaski (1 i 3 m) jest do lodówek i zamrażarek, bo przechodzi pod uszczelką drzwi.
• Okrągły (3-15 m) jest do chłodni, komór i instalacji, gdzie przewód idzie przez przepust albo po ścianie.
• Gdy 15 m nie wystarcza, przedłużacz 5 m z micro-USB wydłuża tor. Przy WS1 i WS1 Pro łączna długość przewodu, razem z kablem sondy, może wynosić do 25 m. Dalej potrzebny jest kolejny rejestrator z sondą.

Zastosowania

• lodówki i zamrażarki na leki i szczepionki w aptekach, przychodniach i szpitalach,
• laboratoria i gabinety weterynaryjne,
• chłodnie i komory w gastronomii, piekarniach i cukierniach,
• przechowalnie owoców, uprawa grzybów, inkubacja i hodowla,
• magazyny, transport chłodniczy i archiwa.

Dla zapisów GMP i HACCP sondę wzorcujemy razem z rejestratorem w laboratorium akredytowanym przez PCA. Przy WS1 Pro odczyt bierzemy z wyświetlacza (świadectwo wzorcowania w 2 punktach temperatury urządzenia z wyświetlaczem), przy WS1 - w wersji dla urządzeń bez wyświetlacza. Więcej sond do rejestratorów znajdziesz w kategorii sondy i czujniki temperatury, a osprzęt montażowy i zasilający - w akcesoriach do rejestratorów.

Zanim kupisz

1. Sonda pracuje tylko z urządzeniami UbiBot. Jeśli szukasz czujnika DS18B20 do własnego układu elektronicznego albo sterownika innej marki, ta sonda go nie zastąpi - ma fabryczny wtyk i jest przygotowana pod rejestratory UbiBot.
2. WS1 ma jeden port. Jeśli ma być zasilany z sieci, dołóż rozgałęźnik micro-USB i zasilacz USB 5 V.
3. Dokładność ±0,5 °C producent podaje dla zakresu -10 do +85 °C. W zamrażarce (-18, -25 °C) zamów świadectwo wzorcowania w temperaturze pracy - wtedy znasz błąd sondy w swoim punkcie.
4. Do GS1 wybierz wersję mini-jack. GS1 v2 potrzebuje konwertera UB-TRS-N1, a starsze GS1 z oznaczeniem „1DS” obsługują sondę bez niego.

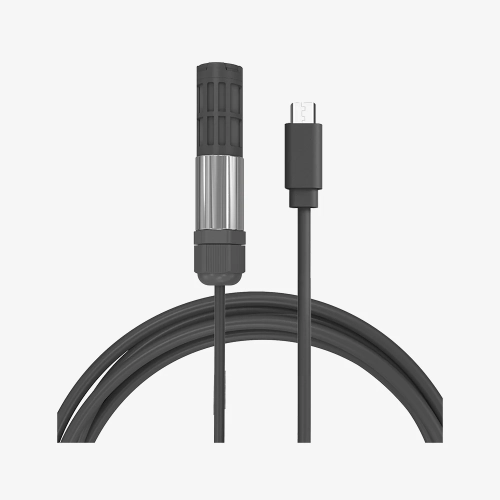

5. Sonda mierzy tylko temperaturę. Wilgotność zmierzy sonda TH30S-B, a temperatury powyżej 125 °C - sonda PT100.
6. Na jednym kablu nie pracują dwie takie same sondy - to ograniczenie producenta.

Podsumowanie

DS18B20 to najprostszy sposób, żeby rejestrator UbiBot mierzył temperaturę wewnątrz lodówki, zamrażarki albo chłodni, a nie obok niej. Jako autoryzowany dystrybutor UbiBot w Polsce przygotujemy komplet: rejestrator, sondę o właściwej długości, zasilacz i świadectwo wzorcowania - napisz do nas, przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: wrzesień 2026. Źródła: dane producenta UbiBot (instrukcja UB-DT-P1, baza wiedzy producenta).
