UbiBot SPC-A-1-6 – rozgałęźnik mini-jack 1 na 6 do sond rejestratorów GS1 i SP1

Do sześciu sond na jednym gnieździe audio

Rejestratory UbiBot GS1, WS4 w wersjach z gniazdem sondy oraz gniazdko SP1 mają jedno gniazdo audio 3,5 mm na sondy zewnętrzne. Rozgałęźnik UbiBot SPC-A-1-6 zamienia je na sześć gniazd, dzięki czemu jeden rejestrator mierzy naraz z kilku sond - na przykład wilgotność i zasolenie gleby, pH i stężenie CO2 w jednej szklarni. Producent podaje, że GS1 obsługuje do sześciu sond zewnętrznych.

To oryginalne akcesorium producenta, przewidziane wyłącznie do urządzeń UbiBot. Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy rozgałęźnik razem z sondami i rejestratorem i sprawdzamy, czy wybrane sondy mogą pracować razem. Napisz do nas - przygotujemy ofertę w 24 h.

Jak działa rozgałęźnik SPC-A-1-6

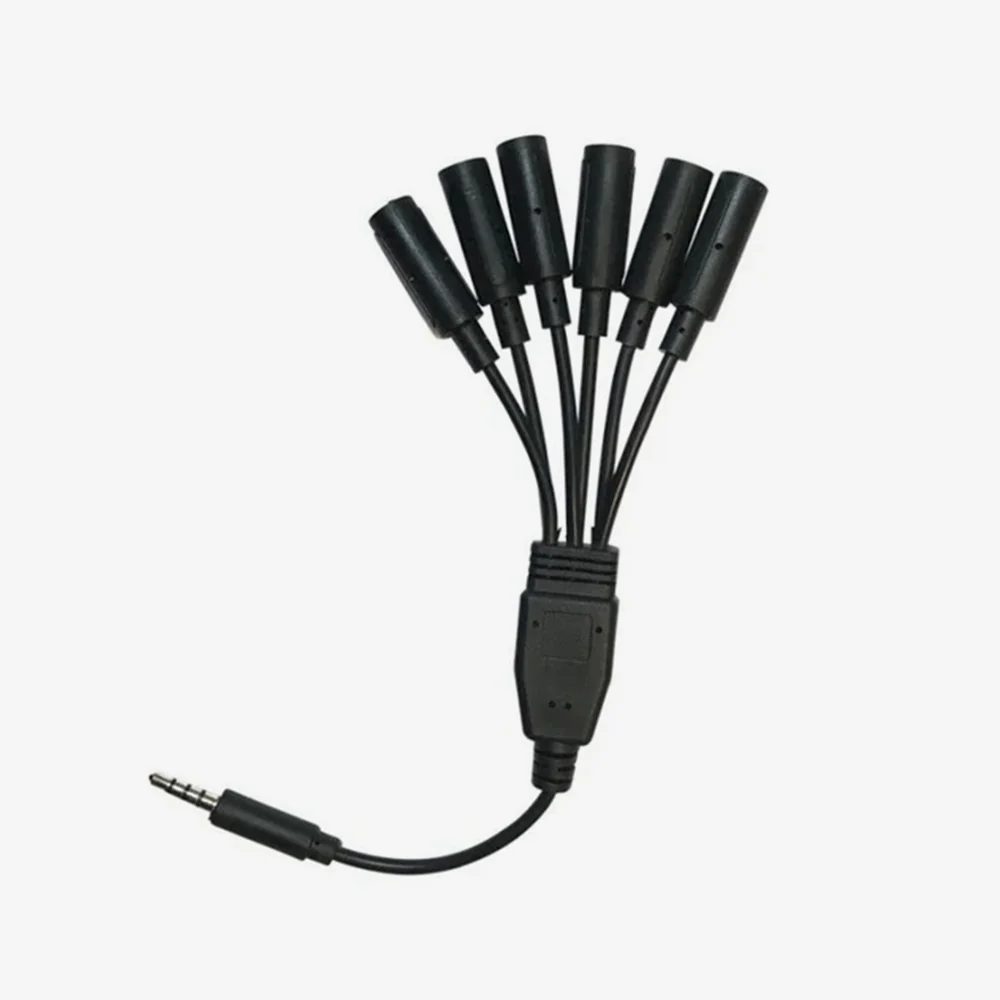

Rozgałęźnik ma jeden wtyk audio 3,5 mm (mini-jack) i sześć gniazd audio na krótkich przewodach z miedzi, w wytrzymałej izolacji. Wszystkie sondy dostają z rejestratora zasilanie i łączność tak samo jak przy podłączeniu bezpośrednim - rozgałęźnik nie wymaga konfiguracji. W konsoli UbiBot każda sonda ma własne pola danych, wykresy i progi alarmowe.

Kilka sond tego samego typu i inne ograniczenia

• Producent zastrzega, że naraz nie podłącza się dwóch takich samych sond - fabrycznie mają ten sam adres Modbus i rejestrator by ich nie rozróżnił. Gdy potrzebujesz kilku sond jednego typu, na przykład trzech sond temperatury i wilgotności, przed wysyłką zmieniamy im adresy - taką konfigurację przygotowujemy na zamówienie.
• Adresu sondy CO2 UbiBot nie da się zmienić - na jeden rejestrator przypada jedna sonda CO2; kilka punktów pomiaru CO2 to kilka rejestratorów.
• Nie każde połączenie sond pracuje razem - na przykład sonda CO2 na GS1 nie pracuje razem z sondą temperatury i wilgotności TH30S-B. Skład zestawu sprawdzamy przed wysyłką.
• Sondy zasilane 12 V (czujniki gazów i dymu, deszczomierz, pyranometr, czujnik zalania) wymagają rejestratora GS1 na zasilaczu 12 V. Przy kilku takich sondach dobieramy zasilanie z zapasem mocy.

Przykładowe zestawy na jednym GS1

Zestaw z konkretnymi sondami potwierdzamy przy ofercie - zgodność sond zależy także od wersji rejestratora GS1.

Podłączenie krok po kroku

1. Odłącz zasilanie rejestratora albo gniazdka SP1 - wtyków nie wkłada się ani nie wyjmuje pod napięciem.
2. Wtyk rozgałęźnika włóż do gniazda sond zewnętrznych rejestratora.
3. Do gniazd rozgałęźnika podłącz sondy. Gdy któraś sonda ma pracować dalej od rejestratora, wstaw między nią a rozgałęźnik przedłużacz sond UB-EC-A1 (5 m na odcinek).
4. Przy wkładaniu i wyjmowaniu trzymaj za wtyk, a nie za przewód.
5. Włącz rejestrator i w konsoli UbiBot włącz odczyt każdej sondy w zarządzaniu danymi urządzenia. Sprawdź, czy wszystkie sondy podają odczyty.

Z jakimi urządzeniami działa

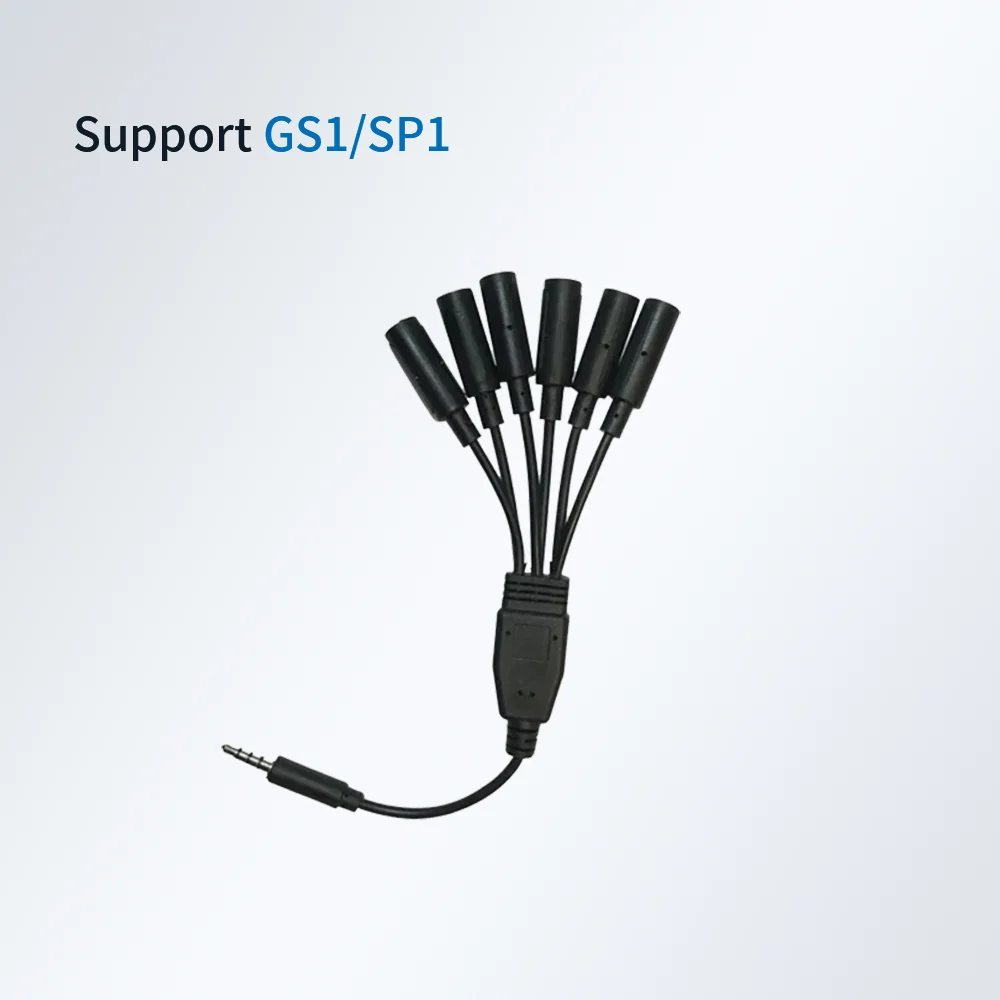

Producent przewiduje rozgałęźnik do rejestratorów serii GS1 i gniazdka SP1; pasuje też do rejestratorów WS4 w wersjach z gniazdem sondy. W naszej ofercie to:

• UbiBot GS1-A1RS - WiFi, obudowa IP65,
• UbiBot GS1-AETH1RS - Ethernet i WiFi,
• UbiBot GS1-AL4G1RS - sieć komórkowa 4G i WiFi,
• UbiBot GS1-PL4G1RS - sieć komórkowa 4G z lokalizacją GPS,
• inteligentne gniazdko UbiBot SP1,
• UbiBot WS4 w wersjach z gniazdem sondy (WS4-A4G1RS, WS4-P4G1RS).

Rejestratory WS1 i WS1 Pro mają gniazdo micro-USB - do nich służy rozgałęźnik micro-USB 1 na 2.

Parametry techniczne

Zanim kupisz

• Do dwóch sond wystarczy tańszy rozgałęźnik mini-jack 1 na 2, który pasuje też do GS2.
• Rozgałęźnik nie zmienia adresów sond. Kilka sond tego samego typu działa dopiero po zmianie adresów - zamów je razem z rozgałęźnikiem, a skonfigurujemy komplet przed wysyłką.
• Producent przewiduje rozgałęźnik wyłącznie do urządzeń UbiBot. Jeżeli chcesz go użyć z urządzeniem innej marki, zapytaj nas przed zamówieniem.
• Producent nie podaje długości przewodów rozgałęźnika ani jego masy.

Podsumowanie

Rozgałęźnik UbiBot SPC-A-1-6 zamienia jedno gniazdo sond rejestratora GS1 albo gniazdka SP1 na sześć i pozwala zbudować na jednym urządzeniu cały punkt pomiarowy: glebę, powietrze, CO2 albo procesy. Napisz, które wielkości chcesz mierzyć - dobierzemy sondy, sprawdzimy, czy mogą pracować razem, i skonfigurujemy komplet.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: dane producenta.
