UbiBot STH-N1 – czujnik wilgotności gleby z pomiarem temperatury do GS1 i WS1 Pro

Wilgotność i temperatura gleby w chmurze - bez chodzenia po polu

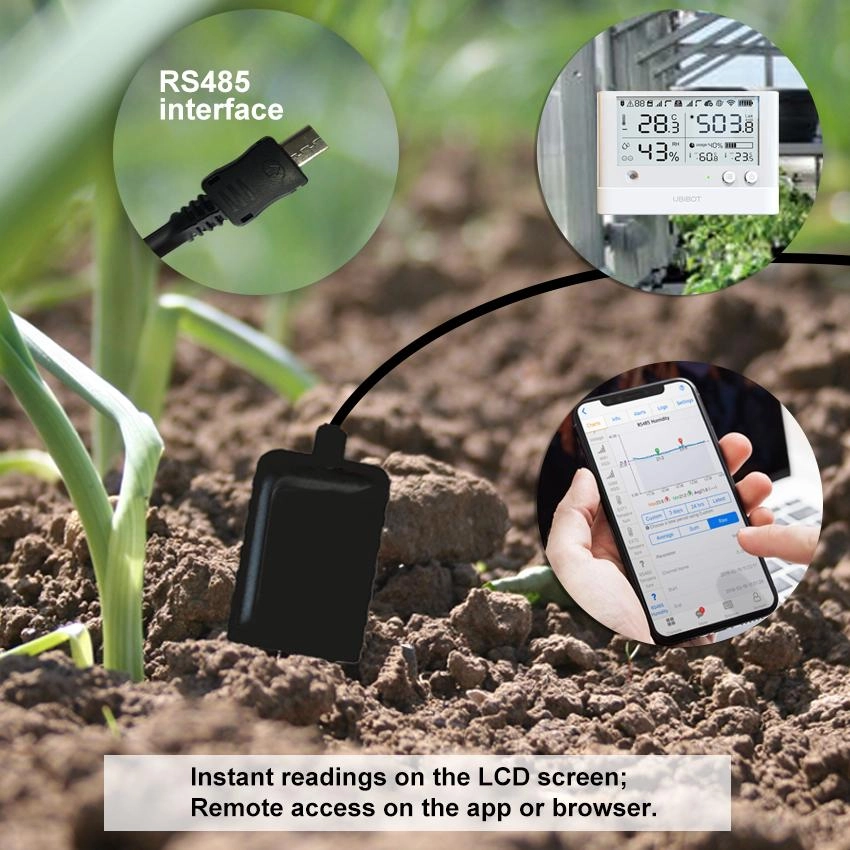

Kiedy podlać, czy woda z nawadniania dotarła do korzeni, czy gleba po zimie już się ogrzała - na te pytania odpowiada pomiar w strefie korzeniowej, a nie spojrzenie na wierzchnią warstwę. UbiBot STH-N1 to sonda glebowa z dwiema igłami ze stali odpornej na korozję, która mierzy wilgotność objętościową gleby metodą reflektometrii w dziedzinie częstotliwości (FDR) oraz temperaturę gleby. Obudowa jest szczelna w klasie IP68, więc sondę można zakopać na cały sezon. Rejestrator UbiBot wysyła odczyty do bezpłatnej chmury - z wykresami, raportami i alarmami SMS oraz e-mail.

To akcesorium wyłącznie do urządzeń UbiBot: WS1 Pro, serii GS1, gniazdka SP1 i rejestratora WS4 w wersji z wejściem na sondy. Sonda ma fabryczny wtyk micro-USB albo mini-jack i przetwornik z wyjściem cyfrowym pod gniazdo rejestratora, więc nie jest czujnikiem do samodzielnego podłączenia pod sterownik nawadniania. Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy wersję wtyku do rejestratora, który już masz albo który kupujesz.

Dwie wersje wtyku - dobierz do rejestratora

Wersję wybierasz na karcie w polu wariantu - cena obu jest taka sama. Zwykły UbiBot WS1 nie ma wejścia na tę sondę.

Jak czytać odczyt wilgotności

Sonda mierzy stałą dielektryczną gleby w walcu o średnicy około 5 cm wokół igieł i na ich wysokość - to jest jej strefa pomiaru. Woda ma znacznie wyższą stałą dielektryczną niż mineralna część gleby i powietrze w porach, więc im więcej wody w tej strefie, tym wyższy odczyt.

Każda sonda jest skalibrowana fabrycznie w dwóch punktach: w powietrzu (0 %) i w czystej wodzie (100 %). Dlatego w bardzo mokrej glebie odczyt wynosi zwykle około 30 % - zależnie od rodzaju gleby - a po obfitym podlaniu albo przy podtopieniu potrafi na chwilę skoczyć do 100 %, bo warunki w strefie pomiaru zbliżają się do zanurzenia w wodzie. To normalne zachowanie, a nie usterka ani powód do kalibracji. W konsoli UbiBot odczyt można przełączyć z wilgotności bezwzględnej na względną.

Montaż i uruchomienie krok po kroku

1. Wybierz miejsce bez kamieni - igły nie mogą oprzeć się o twardy przedmiot. Zdejmij wierzchnią warstwę gleby do głębokości, na której chcesz mierzyć, ale nie rozluźniaj gleby poniżej.

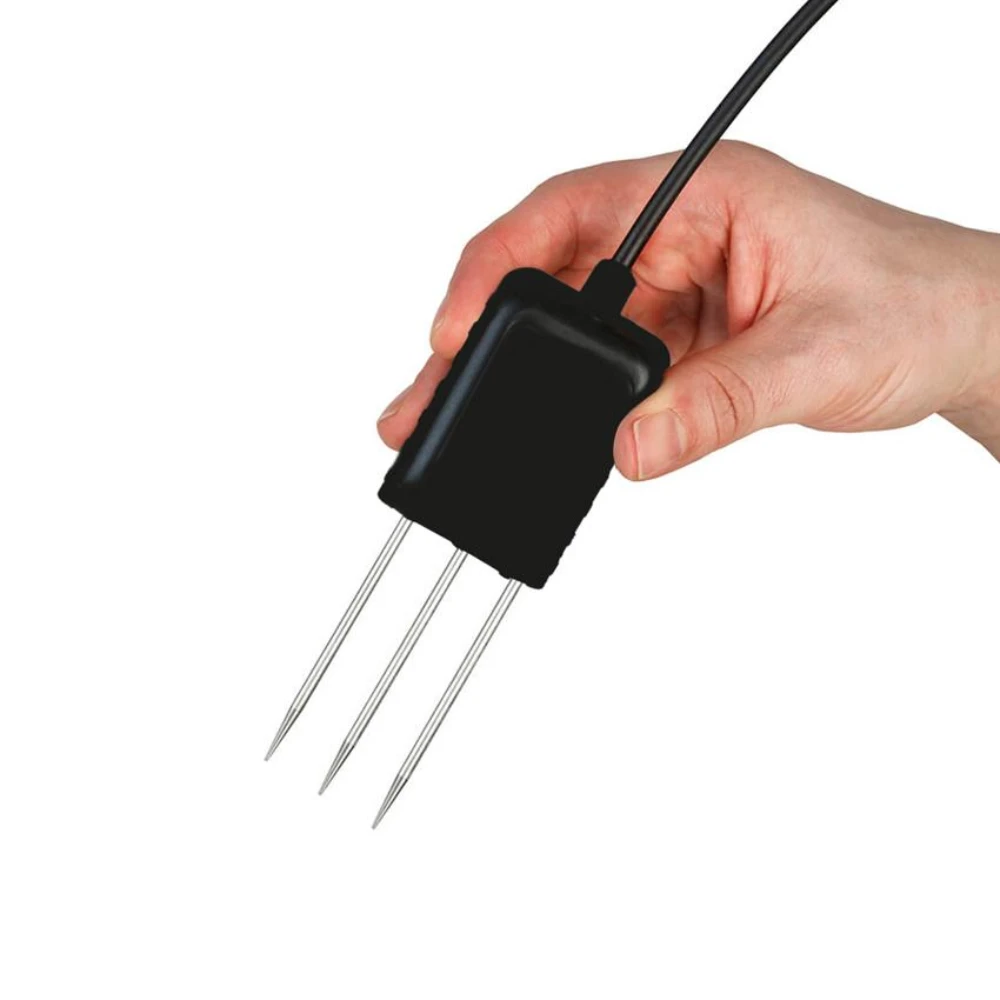

2. Pomiar doraźny: wciśnij sondę pionowo, trzymając ją mocno i bez kołysania na boki, aż igły w całości znajdą się w glebie. W jednym miejscu zrób kilka pomiarów obok siebie i uśrednij wynik.
3. Pomiar ciągły: wykop pionowy dołek o średnicy ponad 20 cm, wsuń igły poziomo w ścianę dołka na wybranej głębokości, a potem zasyp dołek i dokładnie ubij ziemię. Po okresie stabilizacji sonda może mierzyć przez dni, miesiące i dłużej.

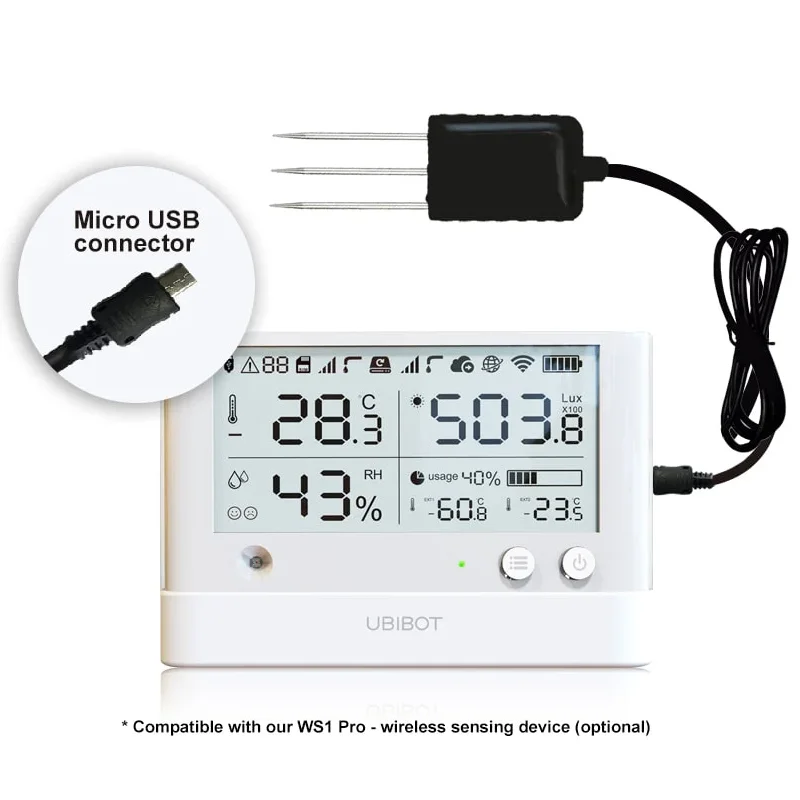

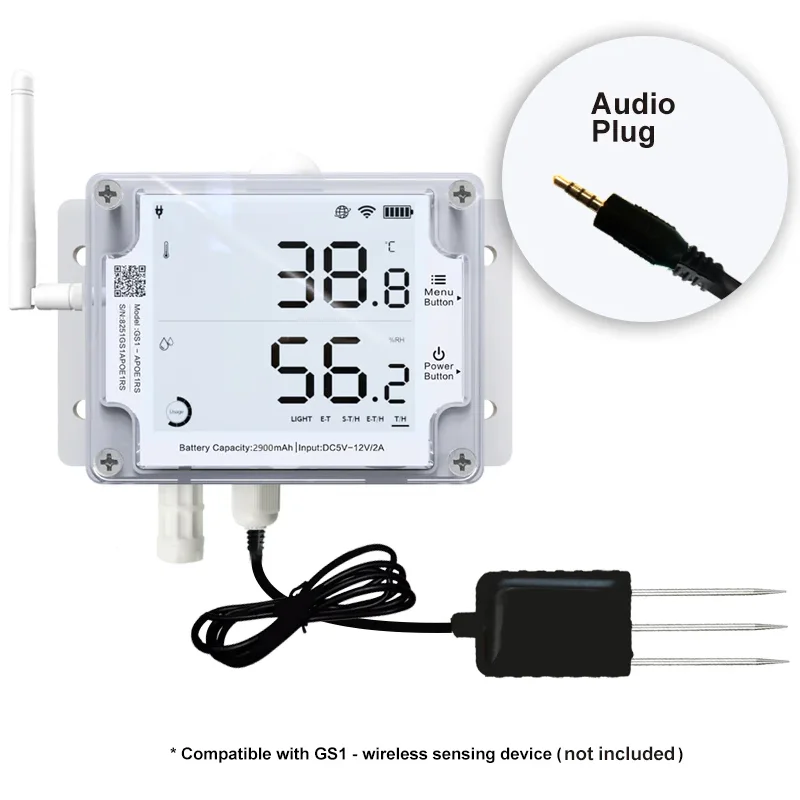

4. Wepnij wtyk: przy WS1 Pro do dolnego portu micro-USB (EXT2), przy GS1, SP1 i WS4 do gniazda sondy zewnętrznej mini-jack.
5. W konsoli UbiBot przejdź: Magazyn danych → Moje kanały → Twoje urządzenie → Ustawienia → Zarządzanie danymi i sprawdź, czy włączony jest przycisk „RS485 S” - to wejście sondy glebowej. Zwykły przycisk RS485 dotyczy innych sond, np. TH30S-B.
6. Ustaw interwał pomiaru, np. co 15 minut, oraz progi alarmów - na przykład dolny próg wilgotności, po którym dostaniesz SMS albo e-mail, że czas nawadniać. Przyciskiem zasilania wymusisz pierwszą synchronizację od razu.

Na co uważać przy montażu

• Igły muszą w całości tkwić w glebie - odsłonięty fragment zaniża odczyt.
• Nie zostawiaj sondy na pełnym słońcu przed zakopaniem i poprowadź przewód tak, żeby nie nagrzewał się przy obudowie. W terenie zadbaj o ochronę odgromową instalacji.
• Nie wyginaj igieł, nie ciągnij za przewód, nie rzucaj sondą. Igły są ostre - trzymaj sondę z dala od dzieci.
• Zasilona sonda nie powinna długo leżeć w powietrzu - włączaj pomiar, gdy jest już w glebie.

Parametry techniczne

Kilka sond i zestaw do pola

• WS1 Pro: STH-N1 na dolnym porcie i sonda DS18B20 na górnym, np. do temperatury wody w zbiorniku. Z rozgałęźnikiem micro-USB na dolnym porcie podłączysz STH-N1 razem z DS18B20 albo z zasilaczem - dwóch sond RS485 na jednym porcie producent nie obsługuje.
• GS1: przez rozgałęźnik mini-jack 1 na 2 podłączysz STH-N1 razem z sondą innego typu - czujnikiem pH gleby SPH-N1, sondą TH30S-B do temperatury i wilgotności powietrza albo czujnikiem CO2 w szklarni.
• Dwie i więcej sond STH-N1 na jednym GS1 - w kilku miejscach pola albo na kilku głębokościach - wymagają zmiany adresu Modbus w sondach i rozgałęźnika 1 na 6. Taką konfigurację przygotowujemy na zamówienie i ustawiamy ją w konsoli UbiBot.
• Z dala od gniazdka i WiFi: GS1 z modemem LTE (GS1-AL4G1RS albo GS1-PL4G1RS z GPS) i panel słoneczny 10 W - taki zestaw pracuje w sadzie albo na polu przez cały sezon.
• Dłuższy przewód: przedłużacz 5 m z mini-jack do GS1 i SP1 albo przedłużacz 5 m z micro-USB do WS1 Pro.

Zastosowania

• sady i uprawy polowe - decyzja o nawadnianiu na podstawie wilgotności w strefie korzeniowej, a nie kalendarza,

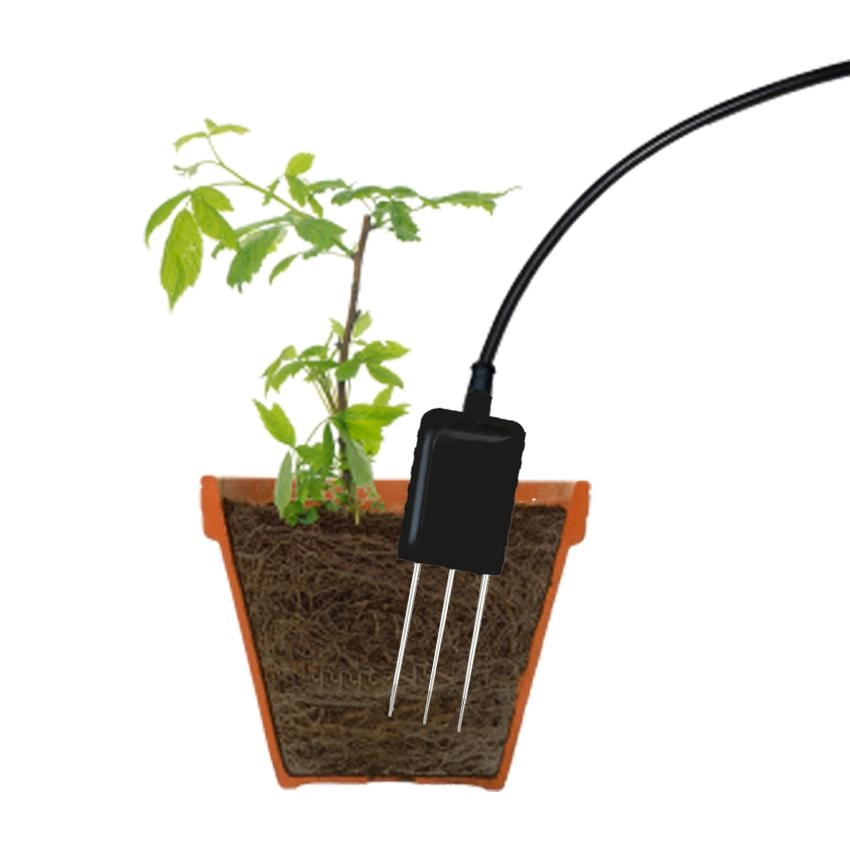

• szklarnie, tunele foliowe, szkółki i uprawy kwiatów,
• tereny zieleni, trawniki i nawadnianie krajobrazu,
• uczelnie przyrodnicze, instytuty badawcze i doświadczenia polowe,
• pracownie przyrodnicze i ogrody szkolne.

Gdy oprócz wilgotności liczy się zasolenie gleby, wybierz czujnik SEC-N1 z pomiarem przewodności EC, a odczyn zmierzy czujnik pH gleby SPH-N1. Wszystkie sondy do gleby znajdziesz w kategorii czujniki gleby, a pozostały osprzęt w akcesoriach do rejestratorów.

Zanim kupisz

• Sonda pracuje tylko z urządzeniami UbiBot - ma przetwornik i wtyk pod rejestratory tego producenta.
• Nie pasuje do zwykłego WS1. Przy WS1 Pro działa wyłącznie na dolnym porcie micro-USB, a przy WS4 tylko w wersjach z wejściem na sondy (A4G1RS i P4G1RS).
• Odczyt to wilgotność objętościowa z kalibracji fabrycznej (powietrze 0 %, woda 100 %) - mokra gleba daje zwykle około 30 %. Progi alarmów ustaw po obejrzeniu kilku cykli podlewania na własnej glebie.
• Mierzy wilgotność i temperaturę - bez zasolenia i odczynu. Przy nawożeniu i glebach zasolonych sięgnij po SEC-N1 (wilgotność, temperatura i przewodność EC), do kwasowości po SPH-N1.
• Kilka sond na jednym rejestratorze to konfiguracja na zamówienie - napisz, ile punktów pomiaru i na jakich głębokościach potrzebujesz.

Podsumowanie

UbiBot STH-N1 zamienia rejestrator UbiBot w stację pomiaru gleby: wilgotność i temperatura ze strefy korzeniowej trafiają do chmury, a alarm przypomni o nawadnianiu. Jako autoryzowany dystrybutor UbiBot w Polsce przygotujemy komplet: rejestrator, sondy z właściwym wtykiem, rozgałęźniki, przedłużacze i zasilanie solarne - napisz do nas, przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: wrzesień 2026. Źródła: dane producenta UbiBot (specyfikacja i instrukcja UB-STH-N1, baza wiedzy producenta).
