UbiBot – punktowy czujnik zalania wodą z alarmem SMS do rejestratorów GS1

Woda na posadzce - alarm na telefon, zanim zaleje sprzęt

Punktowy czujnik zalania UbiBot (Water Immersion Sensor) to sonda podłączana przewodem do rejestratorów UbiBot serii GS1. Gdy woda dotknie elektrody czujnika, rejestrator zapisuje alarm w chmurze UbiBot i wysyła powiadomienie SMS-em, e-mailem albo w aplikacji - także w nocy, w weekend i w obiekcie, w którym nikogo nie ma. Ten sam rejestrator dalej mierzy temperaturę i wilgotność, więc jedno urządzenie pilnuje i klimatu, i wycieku.

Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy czujnik do rejestratora GS1, który już masz albo kupujesz, i konfigurujemy komplet przed wysyłką. Napisz do nas - przygotujemy ofertę w 24 h.

Dlaczego warto pilnować wycieku

Woda z pękniętego wężyka, przepełnionej tacy skroplin klimatyzatora albo nieszczelnego pionu wypływa po cichu. W serwerowni pod podłogą techniczną zalewa okablowanie i zasilanie, w archiwum moczy dokumenty, a w magazynie towar składowany przy posadzce. Każda godzina, zanim ktoś zauważy wyciek, to większa szkoda i dłuższy przestój. Czujnik nie zatrzyma wody, ale skraca czas od wycieku do reakcji z godzin do minut.

Jak działa punktowy czujnik zalania

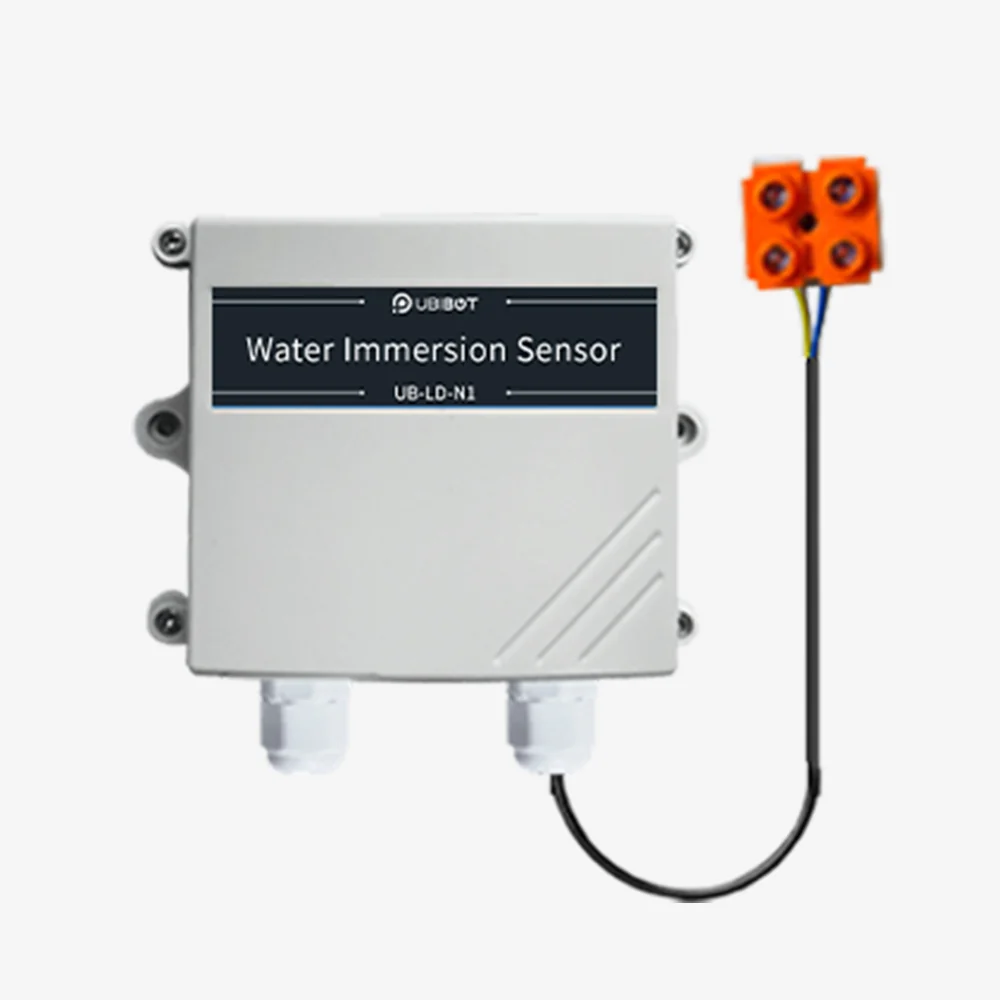

Czujnik składa się z przetwornika w szczelnej obudowie i elektrody na przewodzie, którą układasz w miejscu, gdzie woda pojawi się najpierw. Woda na stykach elektrody zamyka obwód między nimi, a przetwornik zgłasza stan alarmowy. Producent podaje, że przetwornik bada elektrodę prądem przemiennym, co chroni ją przed utlenianiem i polaryzacją. Jako wykrywaną ciecz producent wskazuje wodę wodociągową.

Czujnik przekazuje do rejestratora dwa stany: normalny albo alarm. Komunikuje się cyfrowo, protokołem Modbus RTU po magistrali RS485 (adres domyślny 0xD9, 4800 bit/s). Zasilanie (10-30 V DC) dostaje z rejestratora, dlatego GS1 musi wtedy pracować z zasilacza 12 V. Przewód 3 m kończy się wtykiem mini-jack do gniazda sond zewnętrznych, a obudowa przetwornika ma stopień ochrony IP65.

Czujnik punktowy czy kablowy LD1

Czujnik punktowy pilnuje jednego miejsca - tam, gdzie leży elektroda. Sprawdza się, gdy wiadomo, gdzie woda zbierze się najpierw: przy studzience, pod tacą skroplin, przy zbiorniku, w najniższym punkcie pomieszczenia. Nie podaje miejsca wycieku - tak jak producent zaznacza w opisie czujnika.

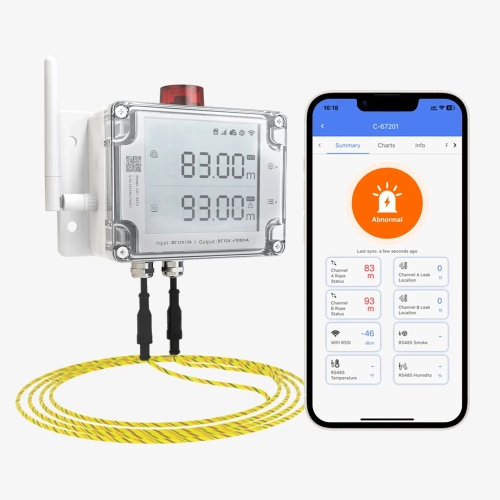

Gdy zagrożona jest długa trasa - wzdłuż rur, pod całą podłogą techniczną, pod regałami - lepszy jest czujnik zalania UbiBot LD1 z kablem detekcyjnym do 100 m, który wykrywa wodę na całej długości kabla i pokazuje, w którym metrze jest wyciek. LD1 to samodzielne urządzenie z własną łącznością, a czujnik punktowy rozszerza rejestrator GS1, który już mierzy klimat w pomieszczeniu.

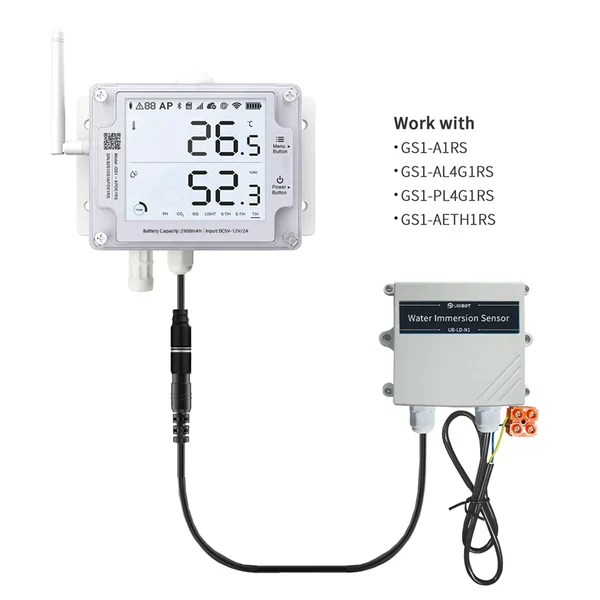

Z jakimi rejestratorami działa

Producent przewiduje czujnik do rejestratorów serii GS1 z gniazdem sond zewnętrznych RS485. W naszej ofercie to:

• UbiBot GS1-A1RS - WiFi,
• UbiBot GS1-AETH1RS - Ethernet i WiFi,
• UbiBot GS1-AL4G1RS - sieć komórkowa 4G i WiFi,
• UbiBot GS1-PL4G1RS - sieć komórkowa 4G z lokalizacją GPS.

Rejestrator GS1 musi pracować z zasilacza 12 V: rejestratory GS1 w wersji V2 mają go w zestawie, a do starszych egzemplarzy dobierzesz zasilacz UbiBot PA-GS1 12 V. Czujnika nie podłączysz do rejestratorów WS1 i WS1 Pro.

Montaż i uruchomienie krok po kroku

1. Podłącz rejestrator GS1 do zasilacza 12 V. Bez niego czujnik nie dostanie zasilania.
2. Przykręć obudowę przetwornika do ściany powyżej poziomu, do którego może sięgnąć woda. Stopień ochrony IP65 chroni przed pyłem i strumieniem wody, ale nie przed zanurzeniem.
3. Ułóż elektrodę w najniższym punkcie, gdzie woda zbierze się najpierw - pod podłogą techniczną, przy pionie wodnym, przy tacy skroplin klimatyzatora albo przy zbiorniku. Zabezpiecz przewód tak, żeby elektroda nie przesunęła się przy sprzątaniu.
4. Poprowadź przewód 3 m do rejestratora i włóż wtyk mini-jack do gniazda sond zewnętrznych. Gdy przewód jest za krótki, wydłużysz go przedłużaczem sond UB-EC-A1 (5 m na odcinek).
5. W konsoli UbiBot włącz odczyt sondy zewnętrznej i ustaw krótki interwał odczytu - od niego zależy, jak szybko rejestrator zauważy wodę. Przy zasilaniu z sieci nie musisz oszczędzać baterii.
6. Ustaw regułę alarmu dla stanu czujnika zalania i kanały powiadomień: SMS, e-mail, aplikacja.
7. Sprawdź działanie: zwilż elektrodę wodą z kranu i upewnij się, że powiadomienie dociera do wszystkich osób, które mają reagować. Potem osusz elektrodę.

Kilka czujników na jednym rejestratorze

Rejestrator GS1 ma jedno gniazdo sond zewnętrznych. Czujnik zalania razem z drugą sondą - na przykład czujnikiem dymu UB-SS-N1, co w serwerowni daje nadzór temperatury, wilgotności, dymu i wody na jednym urządzeniu - podłączysz przez rozgałęźnik mini-jack UB-CS-A2, a trzy i więcej sond przez rozgałęźnik mini-jack 1 na 6. Każda sonda na magistrali RS485 musi mieć własny adres Modbus. Kilka czujników zalania w kilku punktach jednego pomieszczenia to sondy tego samego typu ze zmienionymi adresami - taki komplet konfigurujemy przed wysyłką, na zamówienie. Przy kilku sondach zasilanych 12 V dobieramy też zasilacz z zapasem mocy.

Parametry techniczne

Zastosowania praktyczne

• serwerownie i szafy teletechniczne - woda pod podłogą techniczną i przy klimatyzacji precyzyjnej, razem z temperaturą i wilgotnością z GS1,
• archiwa, biblioteki i magazyny dokumentów - wczesne ostrzeżenie, zanim woda dojdzie do regałów,
• kotłownie, węzły cieplne i pomieszczenia z pompami - nadzór najniższego punktu posadzki,
• piwnice, garaże podziemne i przepompownie - alarm, gdy woda zaczyna się zbierać,
• obiekty bez stałej obsługi - powiadomienie przez sieć komórkową z rejestratorem GS1 w wersji 4G.

Zanim kupisz

• Czujnik punktowy nie jest samodzielnym czujnikiem - pracuje z rejestratorem UbiBot GS1 z gniazdem RS485 zasilanym z zasilacza 12 V. Jeśli nie masz takiego rejestratora, licz koszt kompletu albo wybierz samodzielny czujnik zalania LD1.
• Czujnik wykrywa wodę tylko w miejscu, w którym leży elektroda, i nie podaje miejsca wycieku. Długą trasę rur albo całą podłogę techniczną lepiej obejmie kabel detekcyjny LD1.
• Producent wskazuje jako wykrywaną ciecz wodę wodociągową. Jeśli chcesz wykrywać inną ciecz, na przykład wodę demineralizowaną z instalacji chłodzenia albo glikol, napisz - potwierdzimy to u producenta przed zamówieniem.
• Szybkość alarmu zależy od interwału odczytu ustawionego w rejestratorze i od łączności GS1 z chmurą UbiBot.
• Na obudowie czujnika producent drukuje oznaczenie UB-LD-N1. Nie myl go z kablem detekcyjnym do LD1 o oznaczeniach UB-LD-N1-3M i UB-LD-N1-10M - to inny produkt, który pracuje tylko z LD1. Zamawiając, podawaj nasz kod UBI-EWD-3M-R-Audio albo nazwę „punktowy czujnik zalania do GS1”.
• Producent nie podaje wymiarów obudowy ani długości przewodu elektrody - potwierdzamy je przy zamówieniu.

Podsumowanie

Punktowy czujnik zalania UbiBot dokłada do rejestratora GS1 punktowy nadzór zalania z alarmem na telefon. To najprostszy sposób, żeby pomieszczenie, w którym GS1 już mierzy temperaturę i wilgotność, pilnowało też wycieku wody. Napisz, gdzie chcesz wykrywać wodę i jaki masz rejestrator - dobierzemy czujnik, zasilanie i konfigurację.
