UbiBot LD1 – czujnik zalania WiFi LAN lub 4G z lokalizacją wycieku na kablu do 100 m

Wyciek wody wykryty w kilka sekund - z miejscem na kablu i powiadomieniem na telefon

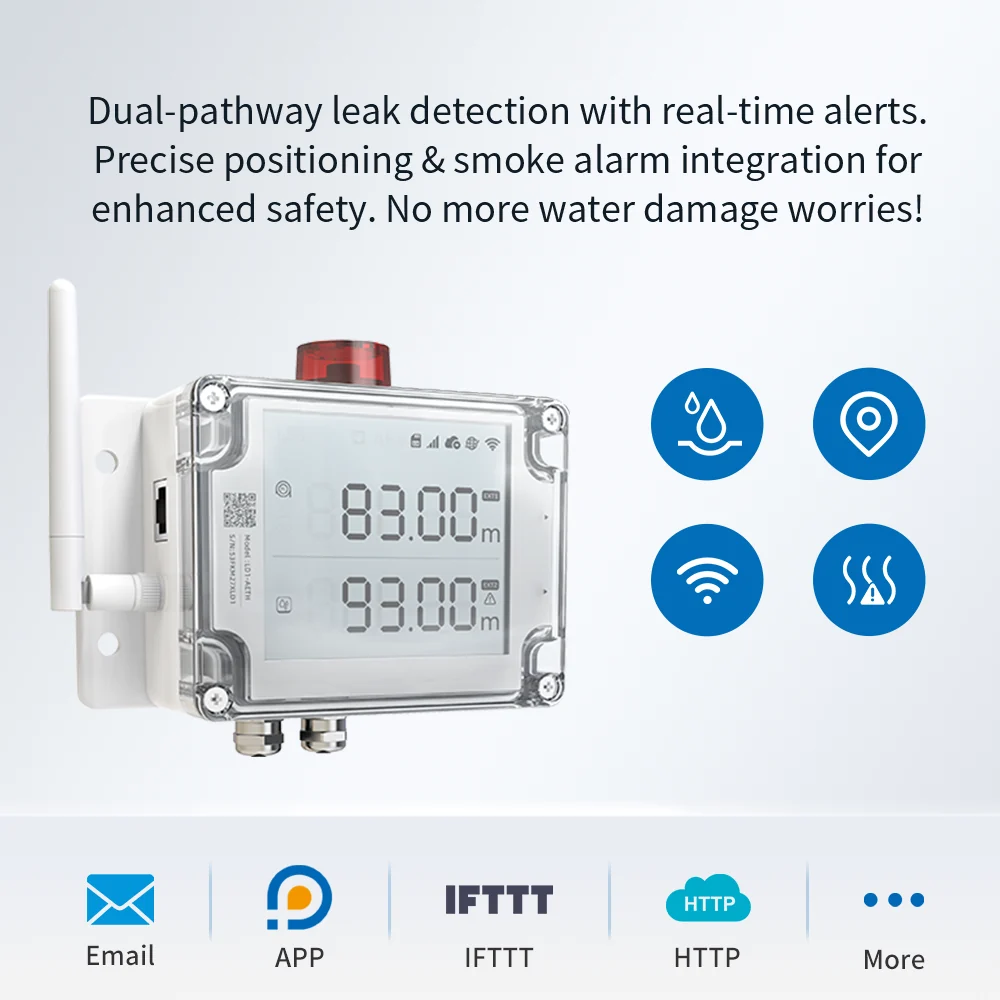

UbiBot LD1 to czujnik zalania z kablem detekcyjnym, który pilnuje wody na całej swojej długości, a nie w jednym punkcie. Gdy przewodząca ciecz dotknie kabla, LD1 w ciągu kilku sekund włącza syrenę i sygnalizację świetlną, pokazuje na wyświetlaczu, w którym metrze kabla jest wyciek, i wysyła powiadomienie przez chmurę UbiBot - w aplikacji, e-mailem, SMS-em, połączeniem głosowym albo przez HTTP. Łączność do wyboru: WiFi, WiFi i Ethernet LAN albo WiFi i sieć komórkowa 4G.

Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy wersję łączności, długość kabla detekcyjnego i trasę jego ułożenia do Twojego obiektu, a urządzenie konfigurujemy przed wysyłką. Napisz do nas - przygotujemy ofertę w 24 h.

Dlaczego czujnik kablowy, a nie punktowy

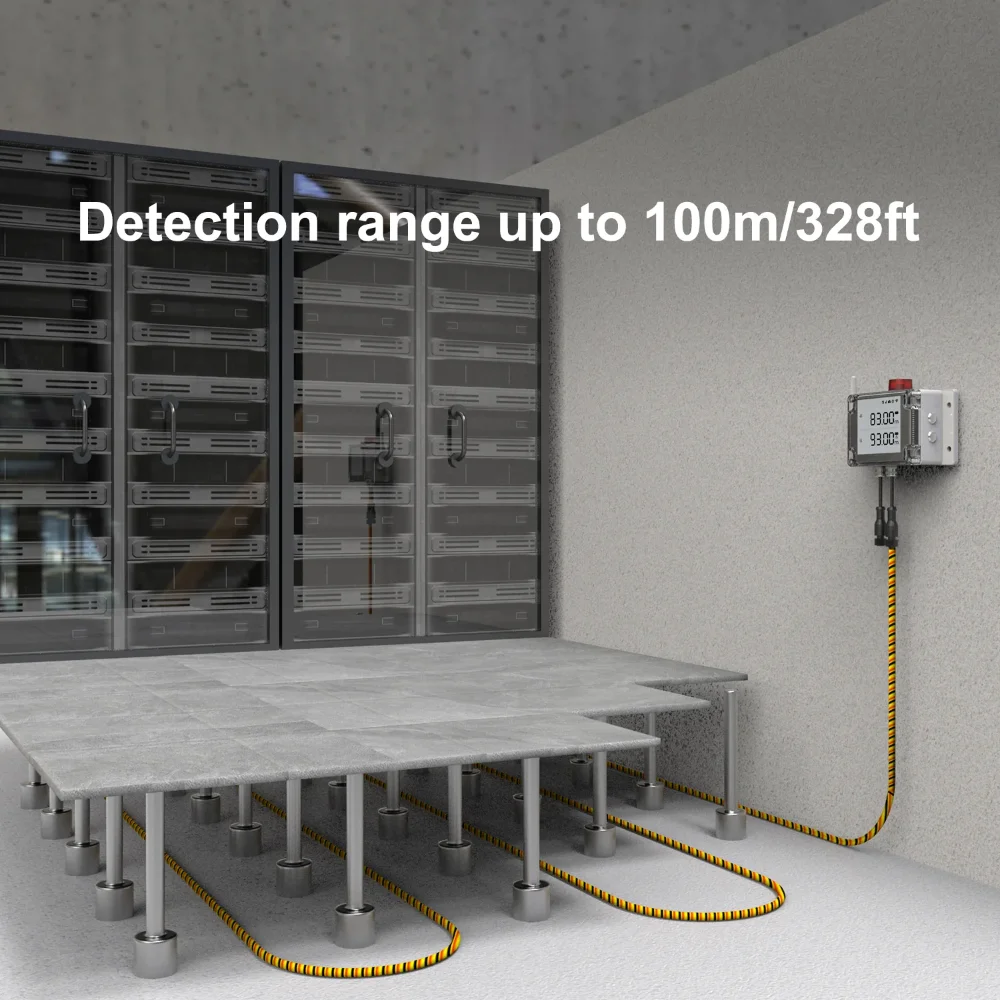

Punktowy czujnik zalania zareaguje dopiero wtedy, gdy woda dopłynie dokładnie pod niego. W serwerowni z podłogą techniczną, wzdłuż rur w kotłowni czy pod regałami w archiwum woda szuka najniższego miejsca, którego nie da się przewidzieć. Kabel detekcyjny ułożony wzdłuż zagrożonej trasy wykrywa wyciek w dowolnym miejscu - a LD1 dodatkowo podaje odległość od początku kabla, więc nie szukasz przecieku pod całą podłogą, tylko idziesz w konkretny punkt.

Każda godzina zwłoki przy wycieku pod podłogą techniczną albo w archiwum to zalane okablowanie, sprzęt i dokumenty. LD1 alarmuje na miejscu w kilka sekund, a powiadomienie przez chmurę dociera do Ciebie także w nocy i w weekend, gdy w budynku nikogo nie ma. Gdy wystarczy pilnować jednego miejsca, a w pomieszczeniu pracuje już rejestrator UbiBot GS1, prostszy jest punktowy czujnik zalania do GS1.

Jak działa LD1

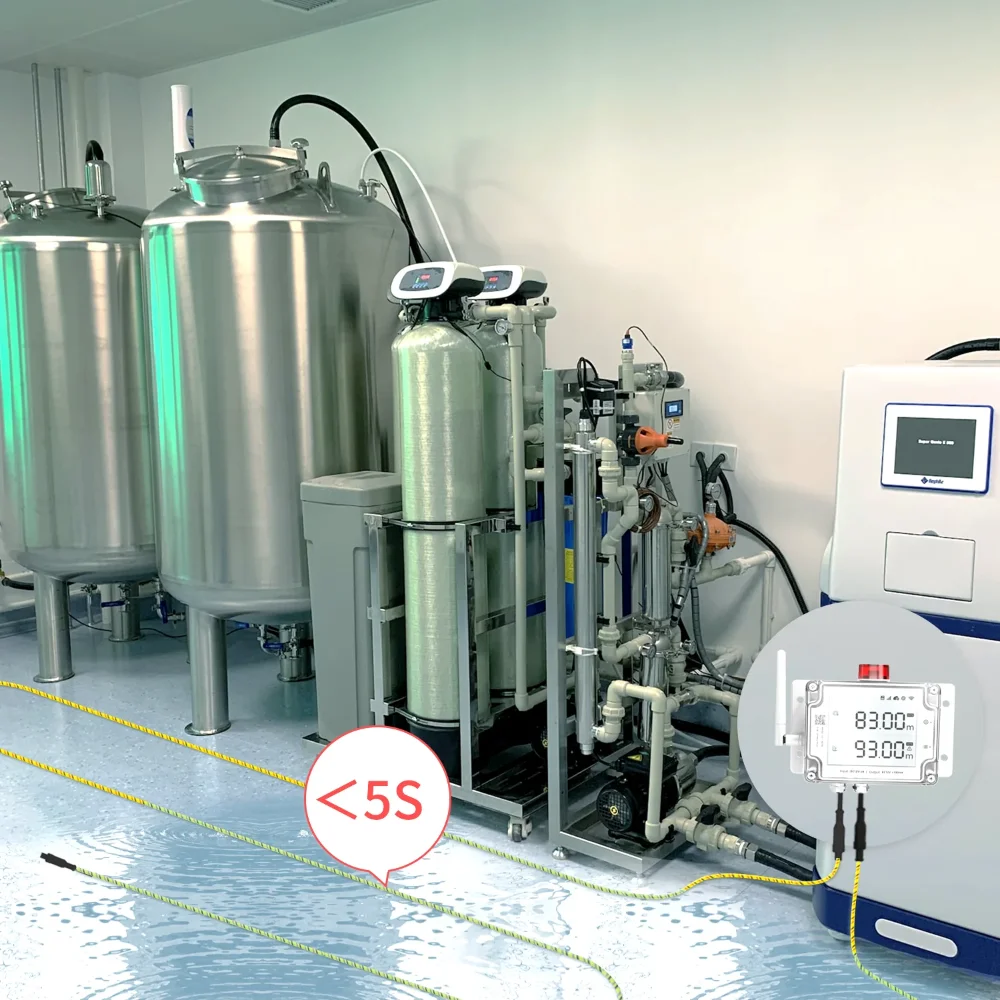

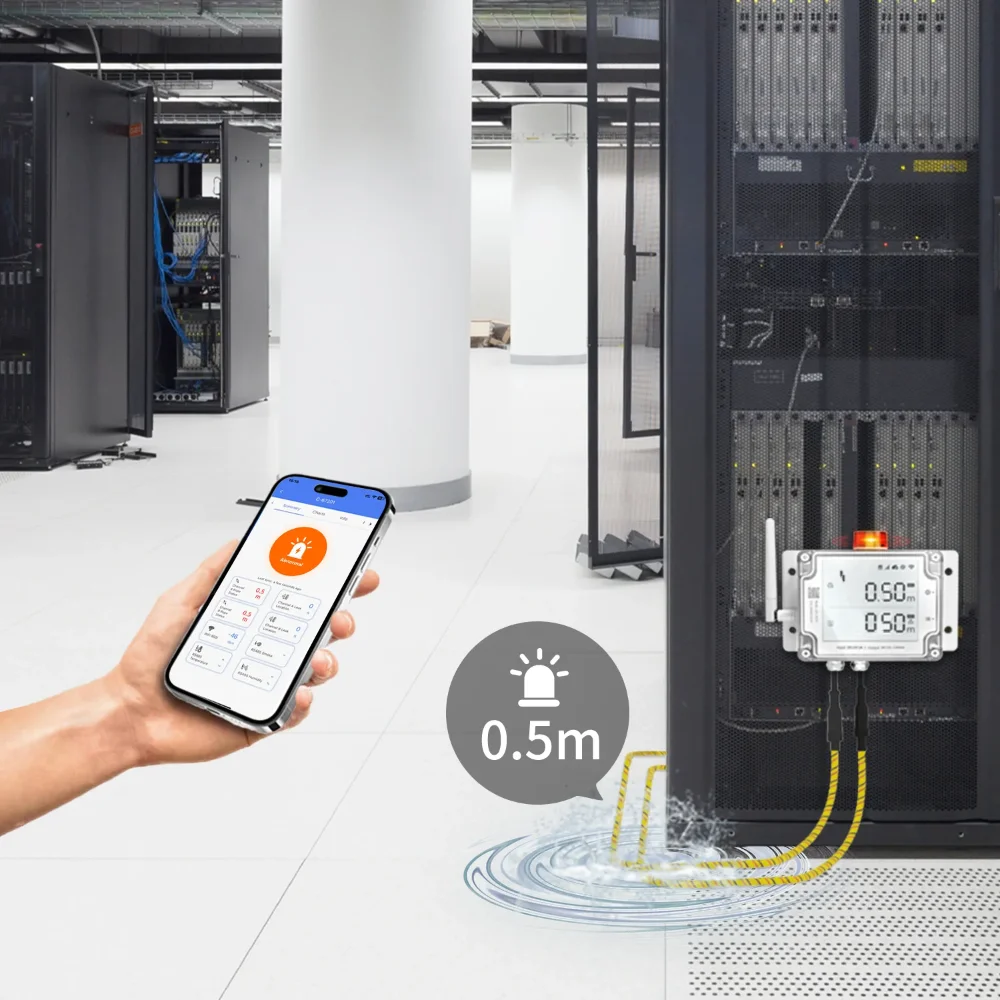

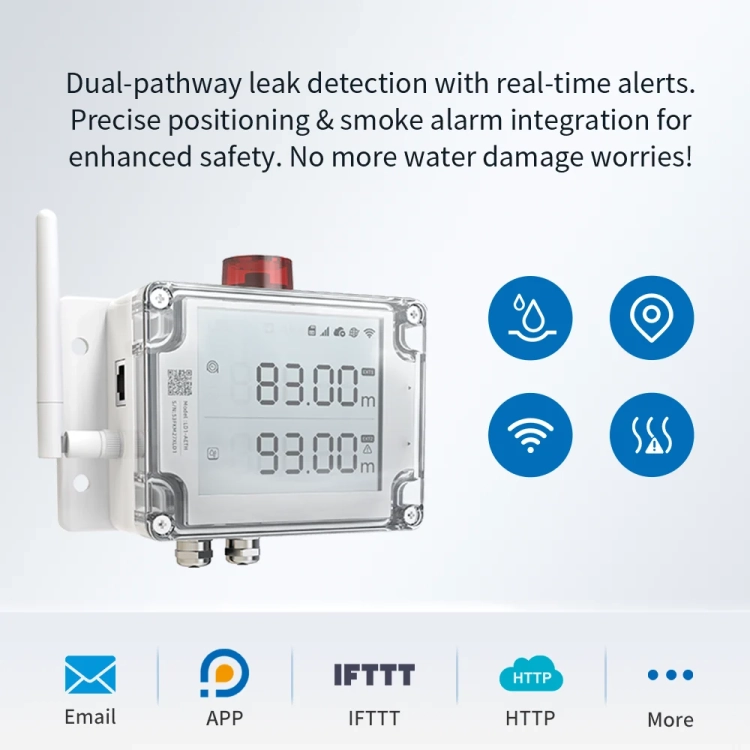

LD1 ma dwa niezależne kanały detekcji - A i B - więc jednym urządzeniem pilnujesz dwóch osobnych stref. Według producenta zasięg detekcji to do 100 m kabla, dokładność wskazania miejsca wycieku ±0,5 m, a czas reakcji poniżej 5 s. Przy jednym miejscu wycieku wyświetlacz pokazuje jego dokładną pozycję; gdy woda dotknie kabla w kilku miejscach naraz, wskazanie wypada między skrajnymi punktami.

Kabel wykrywa niekorozyjne ciecze przewodzące prąd - czyli wodę z instalacji wodociągowej, grzewczej czy chłodniczej. Oplot rdzenia jest szybkoschnący: po wytarciu albo wyschnięciu kabel wraca do stanu normalnego i nie trzeba go wymieniać. Producent opisuje kabel jako trudnopalny, odporny na ścieranie i zerwanie. LD1 pilnuje też samego kabla: przerwanie albo odłączenie wywołuje osobny alarm przerwy, widoczny na wyświetlaczu.

Na końcu każdego odcinka kabla musi być zakręcony terminator. Fabrycznie siedzi on na przewodzie wyprowadzonym z urządzenia - przed podłączeniem kabla detekcyjnego odkręcasz go i przykręcasz na końcu kabla. Bez terminatora LD1 zgłasza alarm przerwy.

Alarm na miejscu i sterowanie zaworem lub pompą

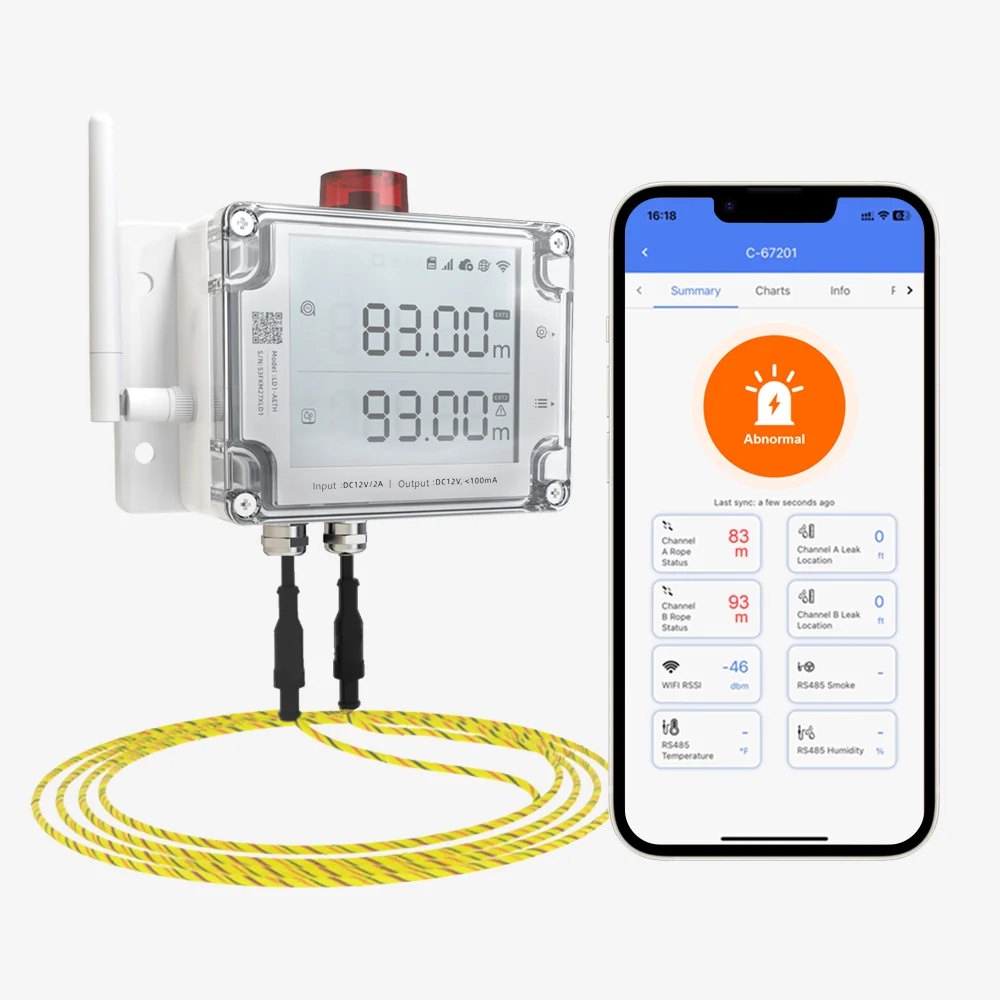

Po wykryciu wycieku LD1 włącza wbudowaną syrenę i sygnalizację świetlną, a na 4-calowym podświetlanym wyświetlaczu LCD pokazuje kanał i odległość wycieku w metrach albo stopach. Alarm wyciszysz przyciskiem konfiguracji; po 5 minutach (czas ustawisz w platformie) czuwanie wraca samo.

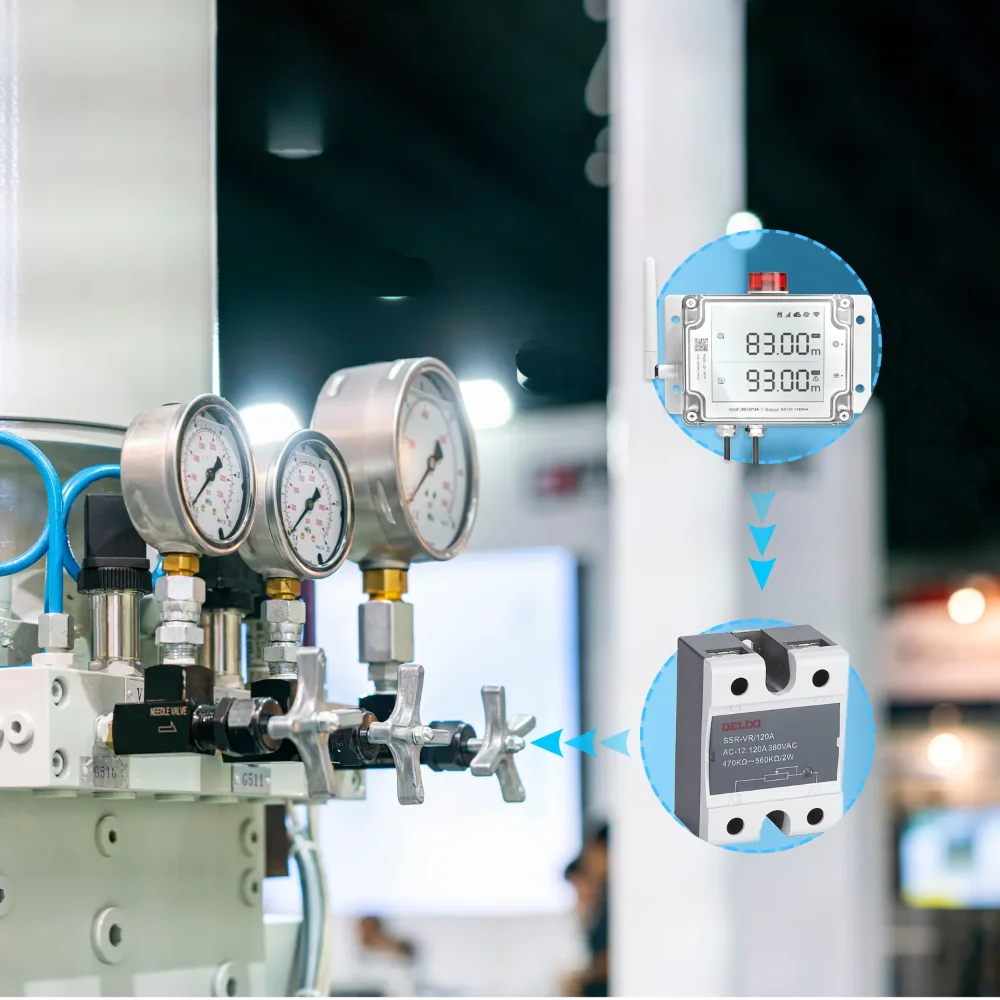

Gniazdo przekaźnikowe 3,5 mm podaje w stanie alarmu 12 V DC (do 100 mA). Podłączysz do niego zewnętrzny sygnalizator świetlno-dźwiękowy 12 V albo przekaźnik półprzewodnikowy, który przełączy obwód 230 V - producent wskazuje sterowanie pompami i elektrozaworami, na przykład odcięcie dopływu wody. Wyciszenie alarmu przyciskiem wyłącza też to wyjście.

Sondy i komunikacja przez RS485

LD1 ma port RS485. Domyślnie pracuje jako urządzenie podrzędne - komputer albo sterownik nadrzędny może z niego czytać stan. Gdy w platformie ustawisz okres odczytu sond zewnętrznych, LD1 przechodzi w tryb nadrzędny i sam odczytuje podłączone sondy. Producent wymienia jako zgodne czujnik dymu UbiBot UB-SS-N1 oraz sondę temperatury i wilgotności powietrza - na przykład TH30S-B w wersji z wtykiem mini-jack; zgodność konkretnej sondy potwierdzamy przy zamówieniu. Do rozprowadzenia sond przydadzą się rozgałęźnik mini-jack UB-CS-A2 i przedłużacz sond UB-EC-A1.

Połączenie z komputerem nadrzędnym i podłączone sondy nie działają jednocześnie - port RS485 wykorzystasz do jednego albo drugiego. Bez sieci LD1 dalej wykrywa wycieki i alarmuje lokalnie, a stan odczytasz z wyświetlacza albo przez RS485; w pamięci mieści 300 000 rekordów do wysłania.

Wersje łączności i co jest w zestawie

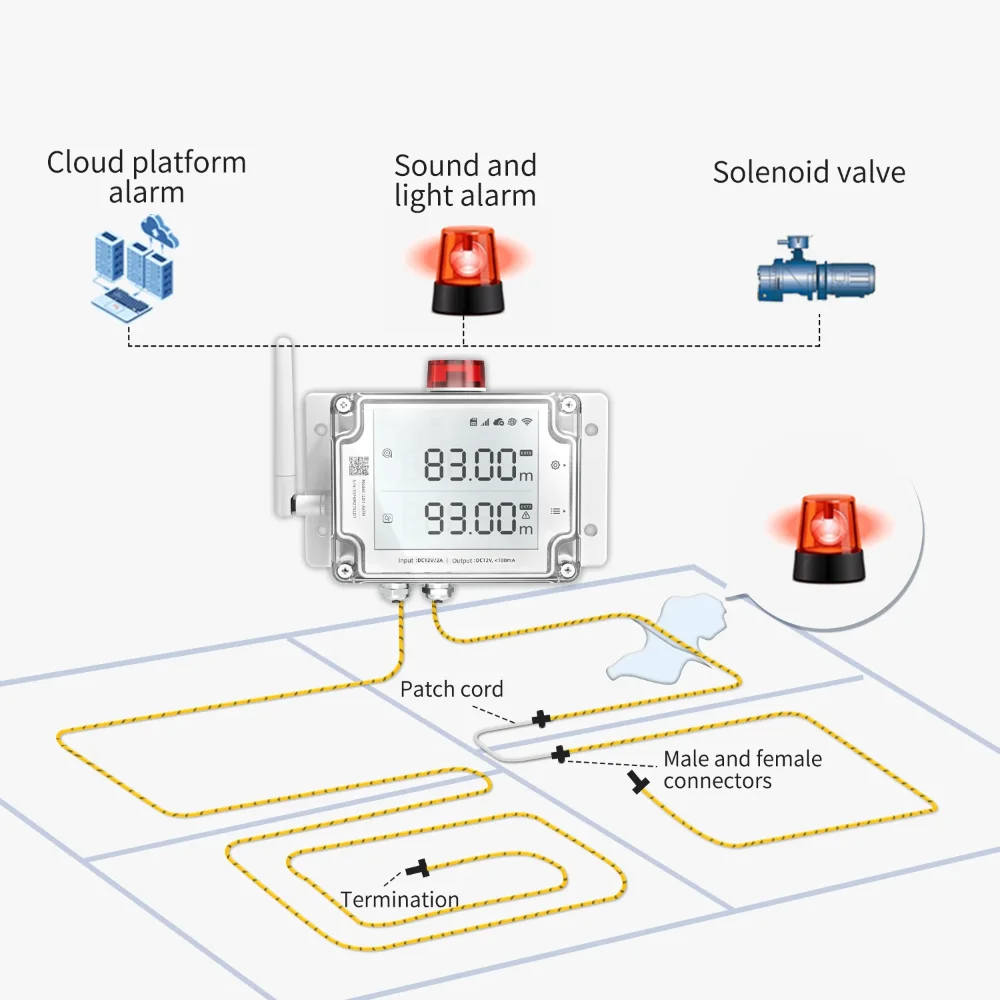

W zestawie jest urządzenie, antena zewnętrzna, zasilacz 12 V i instrukcja. Kabel detekcyjny kupujesz osobno, w długości dobranej do obiektu: UB-LD-N1-3M (3 m) albo UB-LD-N1-10M (10 m). Producent oferuje też przewody połączeniowe (patch cord) 5 m i 10 m. Przy doborze trasy podpowiemy, jakie odcinki połączyć, żeby zmieścić się w 100 m na urządzenie.

Montaż i uruchomienie krok po kroku

1. Przykręć antenę zewnętrzną do urządzenia.
2. Podłącz zasilacz 12 V do gniazda DC - LD1 włącza się sam. Gniazdo USB-C służy tylko do komunikacji z komputerem, nie do zasilania.
3. Odkręć terminator z przewodu wyprowadzonego z kanału A (albo B), podłącz kabel detekcyjny i przykręć terminator na końcu kabla.
4. Ułóż kabel jak najbliżej podłogi, wzdłuż rur, pod urządzeniami albo w najniższych miejscach strefy. Nie układaj go w cieczach żrących.
5. Przytrzymaj przycisk konfiguracji około 5 s, aż na ekranie zamiga ikona AP, i dodaj urządzenie w aplikacji UbiBot przyciskiem „+”. Gdy konfiguracja z telefonu się nie uda, użyj programu UbiBot PC Tools przez kabel USB-C.
6. Wersja Ethernet: podłącz kabel sieciowy przed dodaniem urządzenia; sieć bez DHCP wymaga ręcznego przypisania adresu IP w trybie zaawansowanym. Wersja 4G: przy wyłączonym urządzeniu włóż kartę Micro SIM z aktywnym transferem danych i sprawdź dane APN u operatora.
7. W konsoli albo aplikacji UbiBot ustaw reguły alarmów i kanały powiadomień, a na koniec zwilż kabel wodą z kranu, żeby sprawdzić alarm i wskazanie miejsca. Po wytarciu kabel wraca do stanu normalnego.

Przyciski: krótkie naciśnięcie przycisku funkcyjnego wysyła dane od razu, podwójne przełącza metry i stopy; podwójne naciśnięcie przycisku konfiguracji włącza albo wyłącza komunikaty głosowe. Przytrzymanie obu przycisków przez co najmniej 8 s przywraca ustawienia fabryczne.

Wideo producenta

Film producenta pokazuje LD1 w działaniu: wykrycie wycieku, alarm i wskazanie miejsca na wyświetlaczu (po angielsku).

Parametry techniczne

Zastosowania praktyczne

• serwerownie i centra danych - kabel pod podłogą techniczną i wokół klimatyzacji,
• laboratoria - wzdłuż instalacji wodnej i pod urządzeniami zasilanymi wodą,
• archiwa, biblioteki i magazyny - ochrona dokumentów i towaru przed wodą z pionów i dachu,
• kotłownie, węzły cieplne i pomieszczenia techniczne - nadzór instalacji grzewczej i wodnej,
• obiekty bez stałej obsługi - powiadomienie przez sieć komórkową w wersji LD1-AL4G2L i odcięcie wody elektrozaworem przez wyjście przekaźnikowe.

Zanim kupisz

• Kabel detekcyjny nie jest w zestawie - doliczyć trzeba co najmniej jeden odcinek kabla UB-LD-N1-3M albo UB-LD-N1-10M.
• LD1 pracuje z zasilacza sieciowego 12 V. Do strefy bez gniazdka zaplanuj doprowadzenie zasilania.
• Kabel wykrywa tylko ciecze przewodzące prąd. Olejów i paliw nie wykryje, a cieczy żrących producent zabrania.
• Wyjście przekaźnikowe daje 12 V do 100 mA - pompę albo elektrozawór 230 V podłączysz wyłącznie przez przekaźnik półprzewodnikowy.
• WiFi tylko 2,4 GHz, bez sieci 5 GHz i WPA2-Enterprise. Gdy w obiekcie jest tylko taka sieć, wybierz wersję Ethernet albo 4G.
• Jedno urządzenie obsługuje dwie strefy (kanały A i B). Większy obiekt albo więcej niezależnych stref wymaga kilku urządzeń LD1 - policzymy, ile ich potrzeba.

Podsumowanie

UbiBot LD1 wykrywa wyciek na całej długości kabla, wskazuje jego miejsce z dokładnością do pół metra i alarmuje lokalnie oraz zdalnie, a wyjściem 12 V może uruchomić sygnalizator albo zawór odcinający. Napisz, jaką strefę chcesz chronić, ile metrów kabla potrzebujesz i jaką łączność masz w obiekcie - dobierzemy wersję, kable i konfigurację.
