UbiBot NR1 – czterokanałowy przekaźnik WiFi LAN lub 4G sterowany przez internet

Cztery obwody włączane z telefonu, z harmonogramu albo z czujnika

UbiBot NR1 to przekaźnik sieciowy z czterema niezależnymi wyjściami przekaźnikowymi i czterema wejściami cyfrowymi. Łączy się z chmurą UbiBot przez WiFi 2,4 GHz, a w zależności od wersji także przez Ethernet albo sieć komórkową 4G. Każde wyjście włączysz i wyłączysz z aplikacji na telefonie albo z konsoli w przeglądarce, ustawisz mu harmonogram, opóźnienie albo impuls, a wejścia cyfrowe pozwalają sterować wyjściami lokalnie - także wtedy, gdy internet chwilowo nie działa.

Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy wersję łączności i pomagamy zaplanować podłączenie odbiorników. Napisz do nas - przygotujemy ofertę w 24 h.

Co zyskujesz zamiast zwykłego wyłącznika czasowego

Wyłącznik czasowy włącza pompę albo wentylator o stałej porze, niezależnie od tego, co dzieje się w obiekcie. NR1 robi to samo z telefonu z dowolnego miejsca, a do tego reaguje na sygnały: czujnik dymu, poziomu cieczy albo przełącznik podłączony do wejścia cyfrowego może bezpośrednio przełączyć wybrane wyjście, a reguły w platformie UbiBot włączają odbiornik po przekroczeniu ustawionego progu. Mniej dojazdów do obiektu, mniej pracy urządzeń „na zapas” i mniej sytuacji, w których awaria wychodzi na jaw dopiero rano.

Tryby sterowania

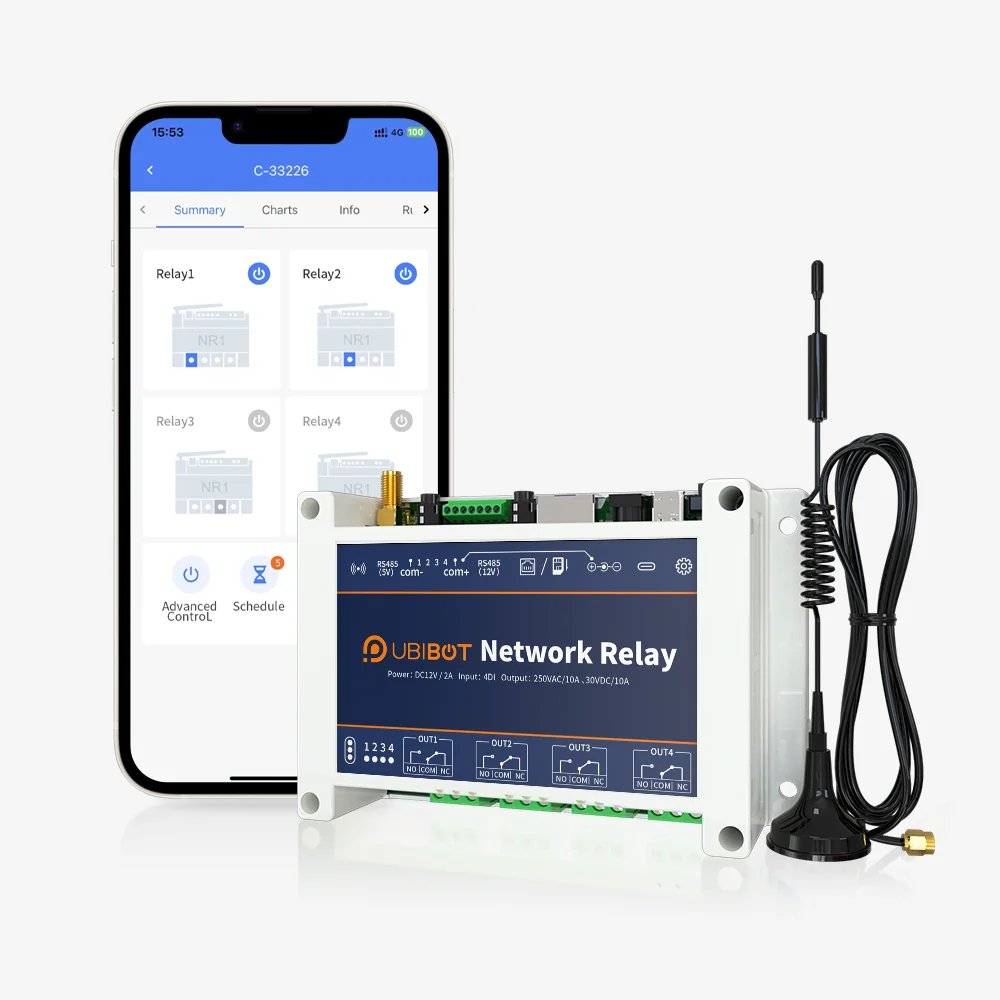

• sterowanie online - przełączanie z aplikacji albo konsoli UbiBot, pojedynczo albo wszystkich wyjść naraz, wykonywane od razu,
• zadania czasowe - harmonogram, cykl i opóźnione włączenie ustawiane w platformie,
• impuls - wyjście zmienia stan na ustawiony czas (w krokach co 0,1 s) i samo wraca do poprzedniego, na przykład do otwarcia bramy albo zwory,
• sterowanie lokalne z wejść - stan wejścia cyfrowego bezpośrednio załącza, zwalnia albo pomija wybrane wyjście; działa bez internetu,
• sterowanie automatyczne - reguły powiązane z innymi urządzeniami na koncie UbiBot albo z sondami podłączonymi do NR1,
• sterowanie offline przez Modbus RTU - komputer albo sterownik PLC przełącza wyjścia po magistrali RS485, bez chmury.

Dwie funkcje dotyczą bezpieczeństwa instalacji. Blokada wzajemna łączy wybrane wyjścia w grupę, w której naraz może być załączone tylko jedno - tak steruje się silnikiem pracującym w dwóch kierunkach, na przykład roletą albo wentylatorem rewersyjnym. Stan po włączeniu zasilania ustawiasz w platformie: po zaniku prądu albo restarcie każde wyjście wraca do zadanego stanu, otwartego albo zamkniętego.

Podłączenie krok po kroku

1. Odłącz zasilanie obwodów, które będziesz podłączać. Prace przy instalacji sieciowej producent zastrzega dla uprawnionego elektryka.
2. Przykręć antenę WiFi (w wersji 4G: WiFi/4G) i zamontuj przekaźnik na stabilnej powierzchni wewnątrz pomieszczenia.

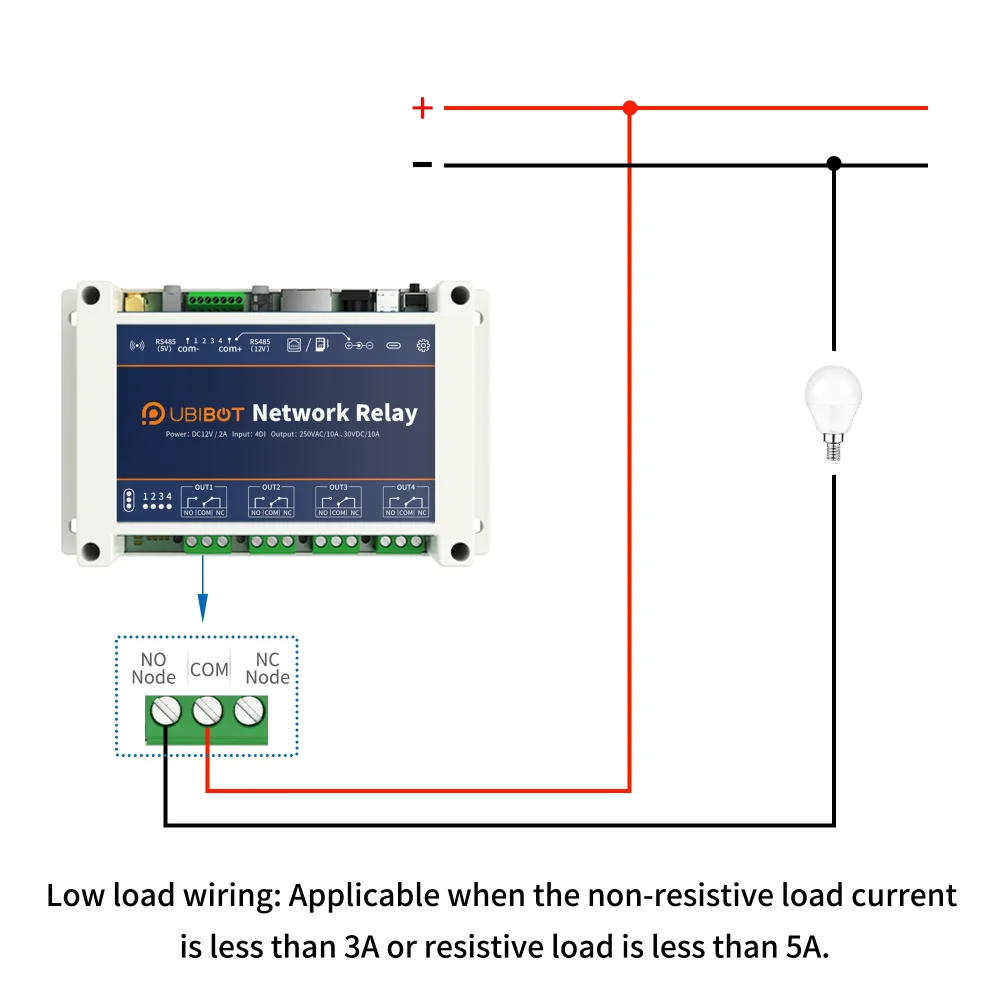

3. Podłącz odbiorniki do wyjść przekaźnikowych - każde wyjście ma zaciski NO, COM i NC, więc wybierasz styk normalnie otwarty albo normalnie zamknięty. Bezpośrednio podłączysz obciążenie rezystancyjne do 5 A albo inne (indukcyjne, pojemnościowe) do 3 A, przy napięciu do 250 V AC albo 30 V DC.

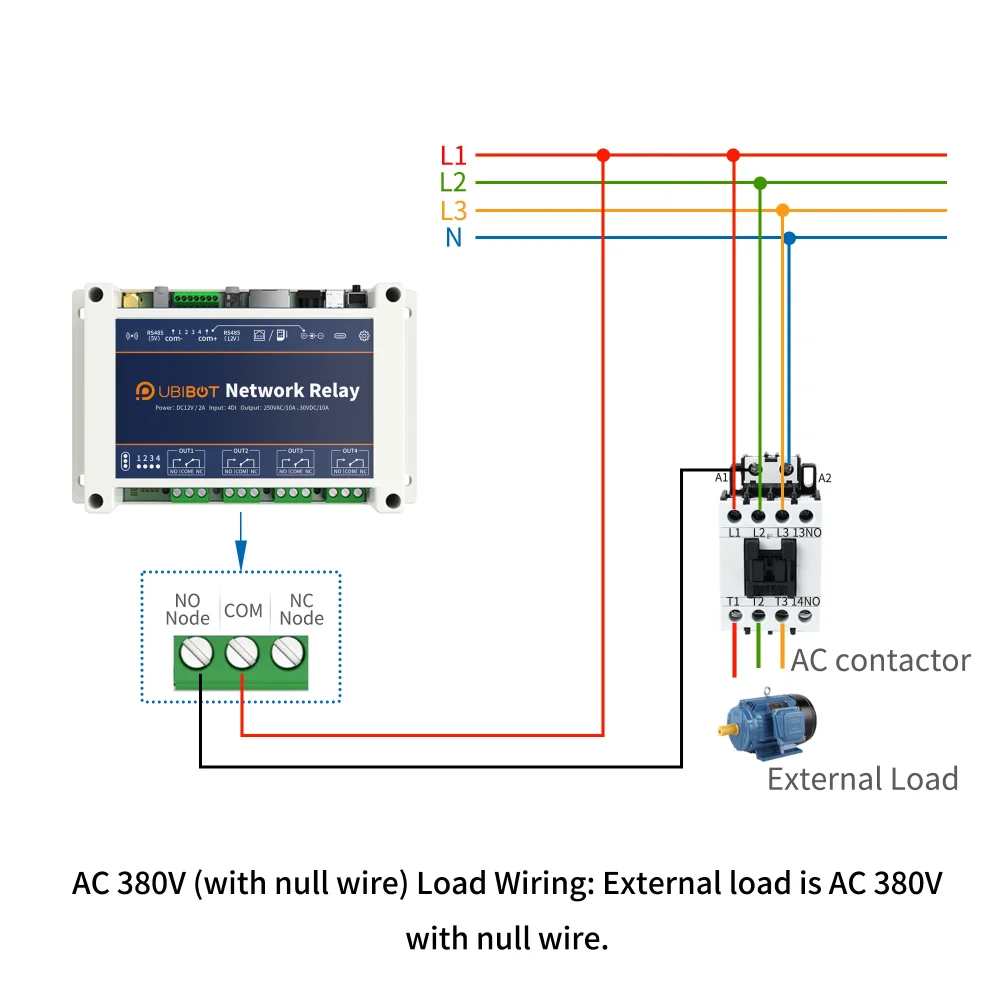

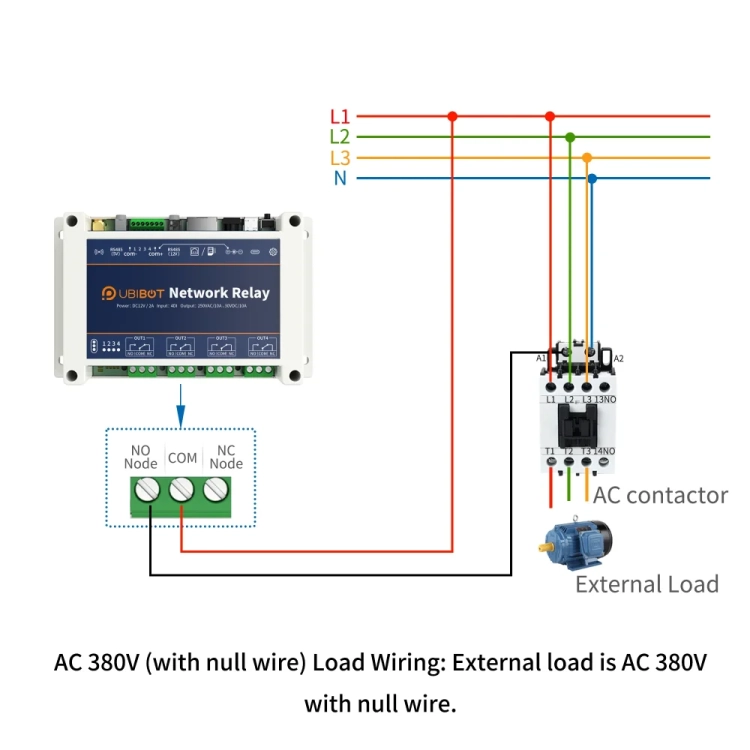

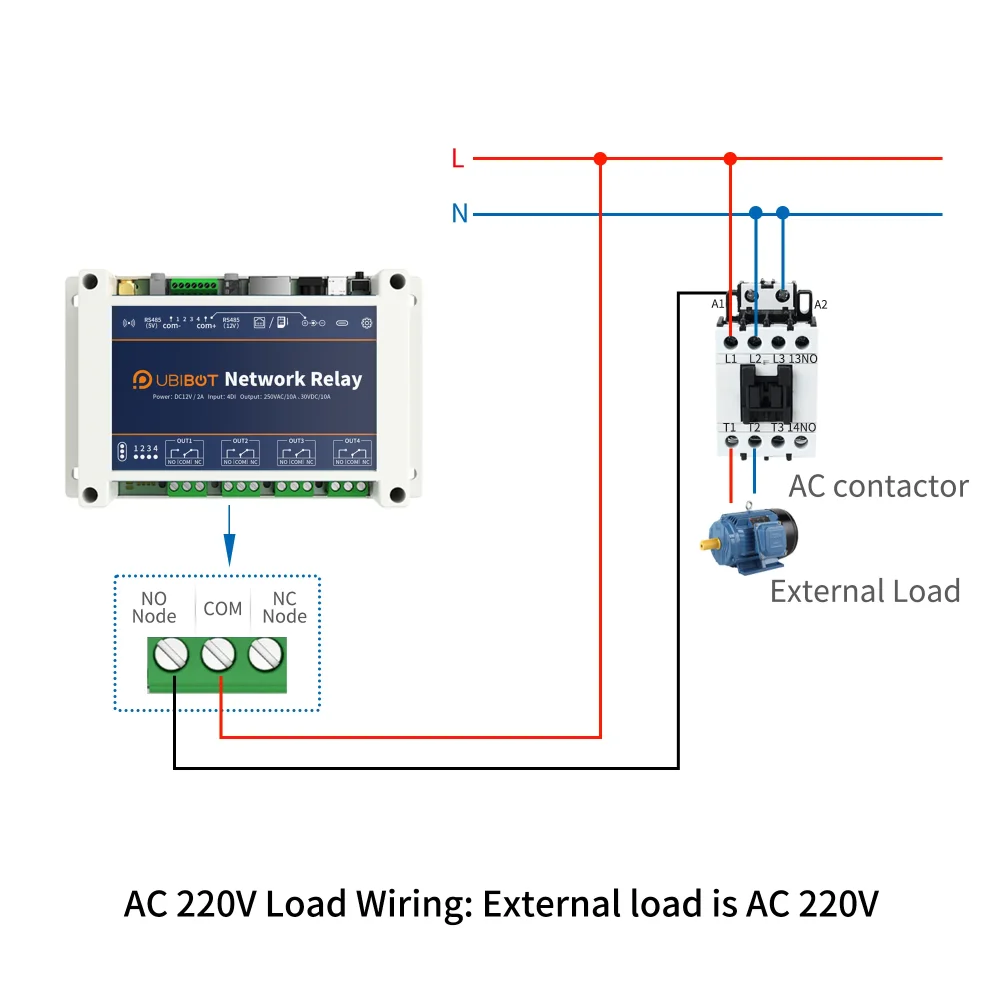

4. Większe odbiorniki - silniki, grzałki, pompy powyżej tych wartości, obwody 380 V - podłącz przez stycznik albo przekaźnik pośredniczący; NR1 steruje wtedy jego cewką.

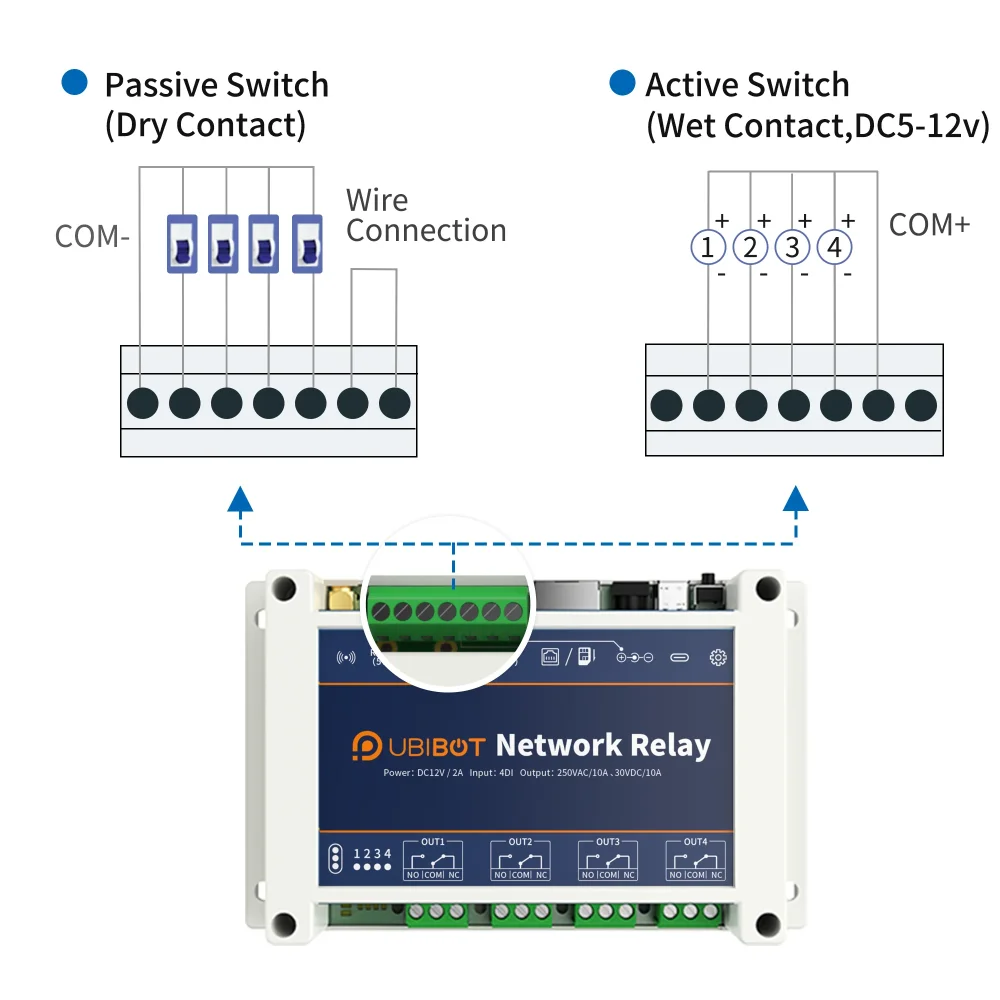

5. Do wejść cyfrowych podłącz styki bezpotencjałowe (wyłączniki, przyciski) do zacisku COM- albo sygnały napięciowe 5-12 V DC (czujnik poziomu, dymu, ruchu, wyjście sterownika PLC) do zacisku COM+.
6. Podłącz zasilacz 12 V/2 A z zestawu. Przekaźnik włącza się sam po podaniu zasilania.
7. Dodaj urządzenie w aplikacji UbiBot (przycisk „+”) albo w programie PC Tools przez kabel USB-C. W wersji 4G włóż kartę micro-SIM przy wyłączonym urządzeniu i sprawdź u operatora ustawienia APN; w wersji Ethernet podłącz kabel sieciowy.

Sondy i sterowanie z automatyki

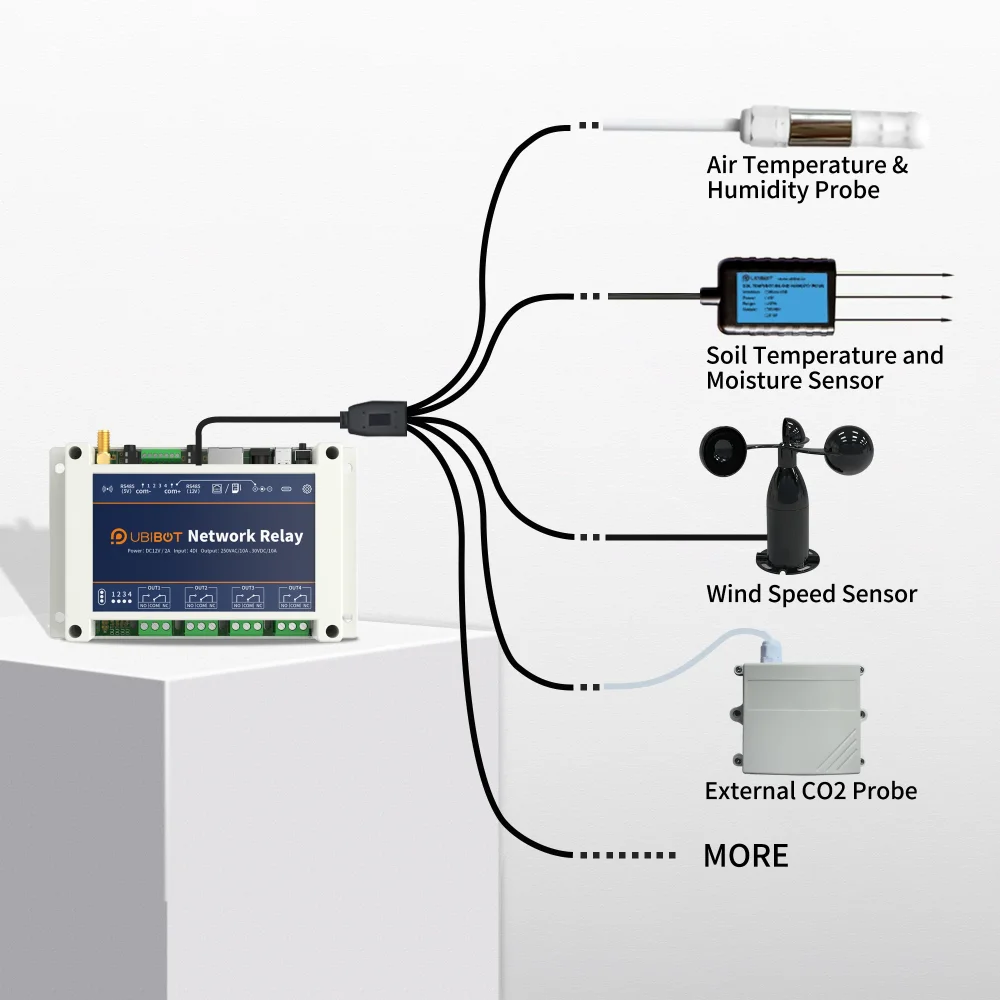

NR1 ma dwa interfejsy RS485 - zasilany 5 V i zasilany 12 V. Domyślnie pracuje jako urządzenie podrzędne (slave), więc sterownik PLC albo komputer przełączy jego wyjścia po Modbus RTU. Gdy w platformie ustawisz okres odczytu sond zewnętrznych, NR1 przechodzi w tryb nadrzędny (master) i sam odczytuje podłączone sondy RS485 UbiBot - wtedy jedno urządzenie mierzy i steruje. Producent wymienia NR1 wśród urządzeń zgodnych z konwerterem UB-TRS-N1 do sondy temperatury DS18B20, z przedłużaczem sond UB-EC-A1 i z rozgałęźnikiem mini-jack UB-CS-A2.

Wersje

W wersji z kartą SIM użyjesz karty polskiego operatora z pakietem danych - zwykle wychodzi taniej niż karta producenta. W zestawie są przekaźnik, antena, zasilacz 12 V/2 A i instrukcja.

Parametry techniczne

Zastosowania praktyczne

• rolnictwo i szklarnie - pompy nawadniania, cieniówki, wentylatory, natleniacze w stawach,
• hodowla zwierząt - dmuchawy i wentylacja budynków inwentarskich,
• budynki - wentylacja, klimatyzacja, oświetlenie, bramy i szlabany,
• zakłady przemysłowe - zdalne załączanie urządzeń i komunikacja ze sterownikiem PLC po RS485,
• kontrola dostępu - zwory i drzwi elektryczne w trybie impulsowym, sterowanie roletami z blokadą wzajemną.

Zanim kupisz

• NR1 to urządzenie do montażu wewnątrz pomieszczeń - na zewnątrz potrzebuje szczelnej obudowy elektrycznej.
• Bezpośrednio podłączysz obciążenie rezystancyjne do 5 A albo indukcyjne do 3 A. Silniki, sprężarki i grzałki o większym poborze wymagają stycznika - uwzględnij go w kosztach.
• NR1 przełącza obwody, ale nie mierzy zużycia energii. Producent ma do tego wersję NR2 z pomiarem energii; nie ma jej w stałej ofercie, sprowadzamy ją na zamówienie.
• Do sterowania jednym urządzeniem zasilanym z gniazdka wystarczy inteligentne gniazdko UbiBot SP1 - bez prac elektrycznych.
• WiFi działa tylko w paśmie 2,4 GHz.

Podsumowanie

UbiBot NR1 zamienia cztery obwody w obiekcie w wyjścia sterowane z telefonu, z harmonogramu, z lokalnych czujników albo ze sterownika PLC. Wybierz wersję WiFi przy dobrym zasięgu sieci, Ethernet przy przewodowej infrastrukturze, a 4G do obiektów bez internetu. Napisz, jakie odbiorniki chcesz sterować i z jakich sygnałów - dobierzemy wersję i podpowiemy sposób podłączenia.
