Tecnosoft TS18TCLHPS – osłona termiczna TC-Log 8 S USB do 250 °C przez 50 minut

Osłona termiczna do TC-Log 8 S USB - kompaktowy profiler do pieców

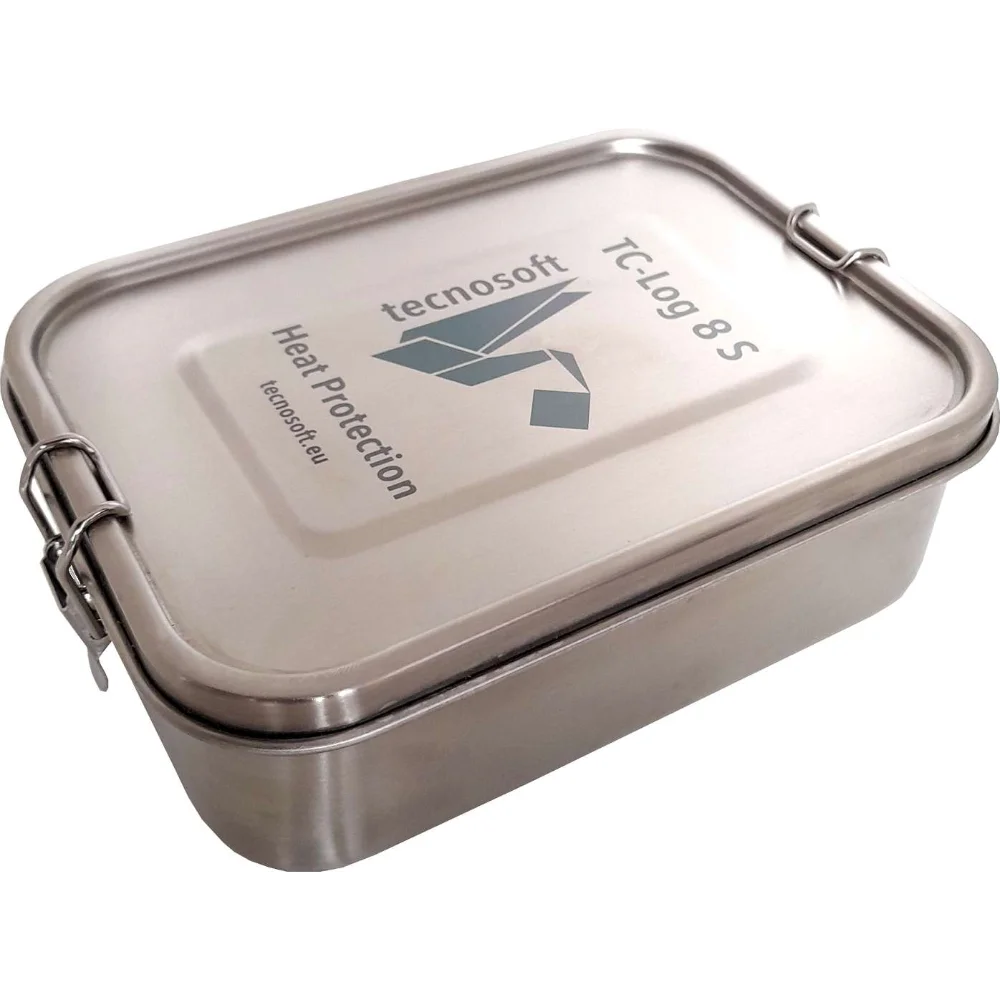

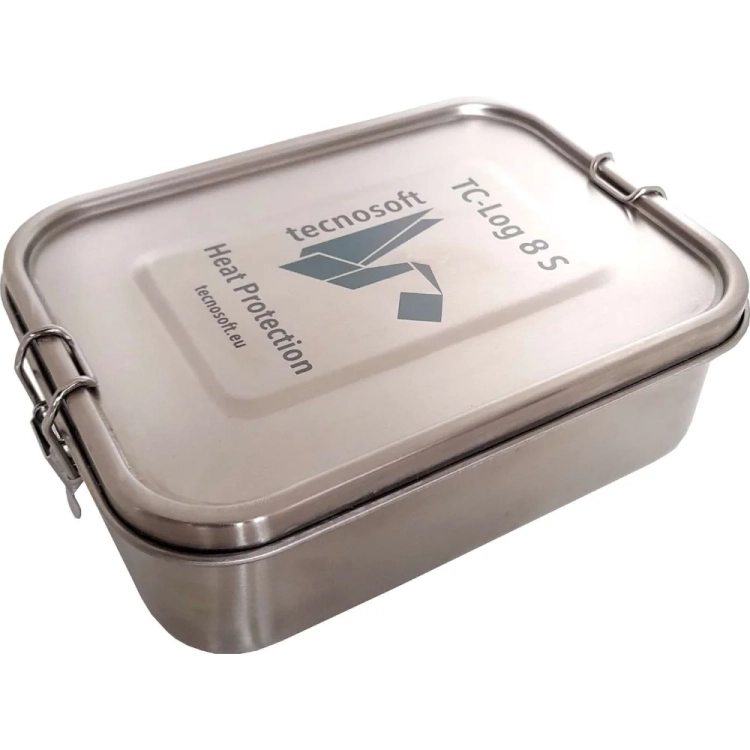

TS18TCLHPS to aluminiowa osłona termiczna do kompaktowej wersji rejestratora TC-Log 8 S USB. Ma 20 × 14,5 × 7 cm i waży 700 g, więc razem z rejestratorem mieści się tam, gdzie większa osłona nie wejdzie. Producent pozycjonuje ten zestaw jako kompaktowy profiler do pieców lakierniczych i piekarniczych.

Osłona pozwala przekroczyć granicę 130 °C, do której pracuje sam rejestrator. Według krzywej producenta chroni go 92 minuty w 150 °C, 68 minut w 200 °C i 50 minut w 250 °C.

Po co osłona termiczna przy TC-Log

Rejestratory TC-Log 8 mierzą ośmioma termoparami, ale sam korpus z elektroniką pracuje w zakresie od -60 do +130 °C. Gdy rejestrator ma przejechać przez piec lakierniczy, piekarniczy albo suszarnię razem z wsadem, korpus zamyka się w osłonie termicznej: termopary sięgają do punktów pomiaru, a elektronika zostaje za barierą cieplną przez cały proces.

Producent przygotował dwie osłony, osobno dla każdej wersji obudowy, i nie są one zamienne. TS18TCLHPS pasuje do kompaktowej wersji TC-Log 8 S USB, TS18TCLHP do wersji z gniazdami: TC-Log 8 USB, 8 USB K i 8 USB T. Czas ochrony zależy od temperatury w piecu - producent podaje go w postaci krzywej czas - temperatura.

Ile czasu daje osłona - krzywa producenta

Krzywa producenta kończy się na 250 °C. Czas ochrony w wyższej temperaturze potwierdzamy u producenta przed zamówieniem, a przy procesach powyżej 250 °C warto od razu rozważyć wersję z gniazdami i dużą osłonę TS18TCLHP, dla której producent podaje czasy do 300 °C.

Pomiar z osłoną krok po kroku

1. Podłącz do 8 termopar dowolnego typu bez wtyczki, przykręcając je do listwy zaciskowej w rejestratorze.
2. Zaprogramuj misję przez port USB rejestratora.
3. Zamknij rejestrator w osłonie i rozmieść termopary w punktach pomiaru na wsadzie albo w komorze.
4. Odczytaj z krzywej czas ochrony dla najwyższej temperatury pieca i porównaj go z czasem przejazdu albo cyklu, z zapasem.
5. Po cyklu wyjmij rejestrator z osłony i odczytaj dane przez USB.

Dane techniczne osłony TS18TCLHPS

Dwie osłony do TC-Log - porównanie

Osłona kompaktowa daje mniej niż połowę czasu dużej osłony w tej samej temperaturze, ale jest ponad ośmiokrotnie lżejsza i znacznie mniejsza. Wybór przesądza zwykle wersja rejestratora: TC-Log 8 S USB pracuje tylko z tą osłoną.

Z czym pracuje

• TC-Log 8 S USB - wersja kompaktowa rejestratora, wybierana na karcie TC-Log 8 USB
• termopary typu K TS19TCK i typu T TS19TCT w wersji bez wtyczki - przykręcane do listwy w rejestratorze

Osłona nie jest potrzebna, gdy temperatura w miejscu, w którym stoi rejestrator, nie przekracza 130 °C - na przykład gdy korpus zostaje poza piecem, a do środka wchodzą same termopary.

Zanim kupisz

• Sprawdź wersję rejestratora: ta osłona pasuje wyłącznie do TC-Log 8 S USB. Wersje z gniazdami wymagają osłony TS18TCLHP.
• Policz czas: najwyższa temperatura w piecu i czas przejazdu, porównane z tabelą. W 250 °C osłona daje 50 minut.
• Przy procesach powyżej 250 °C czas potwierdzamy u producenta przed zamówieniem.
• Wzorcowanie rejestratora i termopar to osobne usługi - wybiera się je na karcie TC-Log 8 USB.

Podsumowanie

TS18TCLHPS to najmniejszy sposób, żeby ośmiokanałowy rejestrator termopar przejechał przez piec: 700 g osłony, do 250 °C, od 50 do 92 minut ochrony zależnie od temperatury.

Jako autoryzowany dystrybutor Tecnosoft w Polsce dobieramy do TC-Log osłonę, termopary i wzorcowanie pod konkretny piec i czas przejazdu. Osłonę TS18TCLHPS znajdziesz razem z pozostałym osprzętem w kategorii akcesoria do rejestratorów. Napisz do nas - przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: wrzesień 2026. Źródła: dane producenta.
