Gann Hydromette UNI 2 – miernik wilgotności budowlanej pojemnościowy i oporowy

Hydromette UNI 2 - mapa wilgoci bez wiercenia i profil wilgotności w głąb przegrody

Nieniszczący pomiar pojemnościowy pokazuje, gdzie w przegrodzie jest woda. Pomiar oporowy elektrodami wprowadzonymi w materiał pokazuje, na jakiej głębokości ona stoi. GANN Hydromette UNI 2 (Ref. 30001550) z serii Classic, w wersji MultiCombi, obsługuje obie metody, a do tego - z wymiennymi sondami - wilgotność i temperaturę powietrza oraz temperaturę powierzchni i materiałów. Producent przeznacza go dla ubezpieczycieli, inżynierów klimatyzacji i firm usuwających skutki szkód wodnych. Jako autoryzowany dystrybutor Gann w Polsce dostarczamy miernik, cztery fabryczne zestawy i komplet elektrod serii Classic - napisz do nas, przygotujemy ofertę w 24 h.

Dlaczego przy zawilgoceniu liczy się głębokość

Ten sam odczyt na powierzchni jastrychu może oznaczać dwie zupełnie różne sytuacje: wilgoć tylko w górnej warstwie po niedawnym zalaniu albo wodę w całym przekroju, stojącą od miesięcy. Od tej różnicy zależy, czy wystarczy kilka dni osuszania, czy trzeba skuć warstwę - a to różnica kosztu liczona w tysiącach złotych.

• pomiar pojemnościowy sondą B 50 w kilka minut wyznacza obszar zawilgocenia na całej powierzchni ściany albo posadzki,
• pomiar oporowy elektrodami głębokościowymi pokazuje, jak wilgotność zmienia się w głąb przegrody - na 100 albo 250 mm,
• pomiar klimatu pomieszczenia i temperatury powierzchni pozwala ocenić, czy przyczyną nie jest kondensacja,
• wszystkie odczyty z jednego przyrządu tworzą spójny materiał do protokołu dla inwestora, wykonawcy albo ubezpieczyciela.

Czym UNI 2 różni się od UNI 1

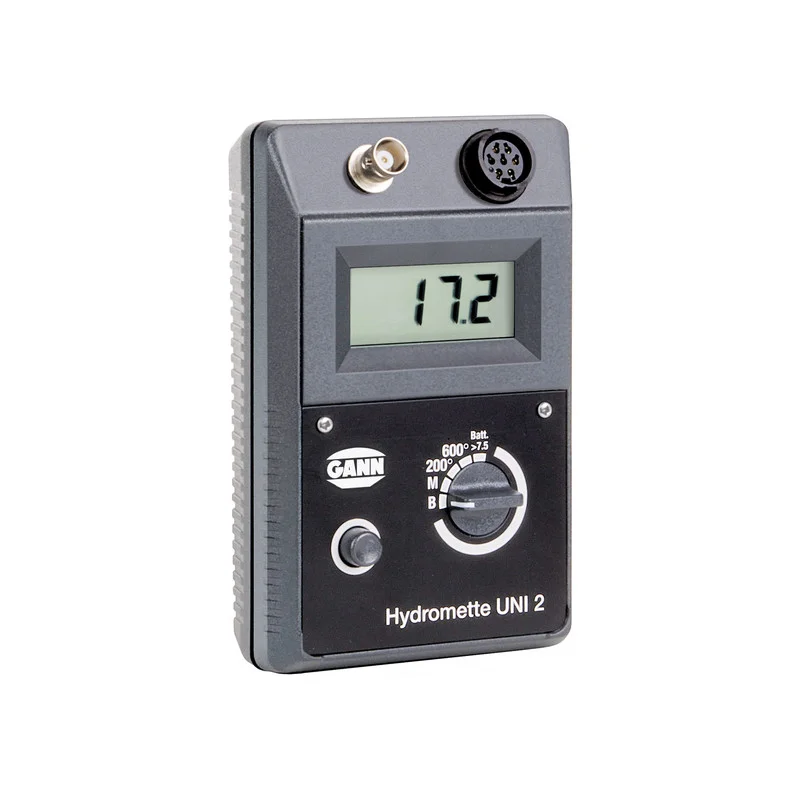

Hydromette UNI 1 mierzy wilgotność budowlaną wyłącznie metodą pojemnościową. UNI 2 ma ten sam tor pojemnościowy, ten sam zestaw sond klimatycznych i temperaturowych, a dodatkowo tor oporowy, do którego producent dopuszcza wszystkie elektrody rezystancyjne GANN dla materiałów budowlanych. Na obudowie widać to od razu: UNI 2 ma obok gniazda sond aktywnych gniazdo BNC, do którego elektrody oporowe podłącza się przewodem MK 8, a pokrętło ma dodatkowe położenie „B” (wilgotność budowlana metodą oporową). Jako sam miernik UNI 2 jest znacznie droższy od UNI 1 - dopłaca się za możliwość pomiaru na określonej głębokości.

Jak działa UNI 2 - dwa tory wilgotności

Pomiar pojemnościowy - gdzie jest woda

Sonda aktywna B 50 albo teleskopowa LB 71 wytwarza pole elektryczne, które wnika w materiał i reaguje na zmianę stałej dielektrycznej. Wynik ma postać działek (digits) w skali 0 do 199, z przeliczeniem na procenty masowe (0,3 do 8,5 %) i na skalę CM (0,3 do 6,5 CM-%), zależnym od materiału. Pomiar jest porównawczy: przeliczenie obowiązuje tylko przy normalnym przebiegu wysychania, a gdy przegrodę suszy się zbyt szybko - nadmuchem ciepłego powietrza albo ogrzewaniem podłogowym - przeliczona wartość wychodzi zaniżona.

Pomiar oporowy - jak głęboko

Tor oporowy mierzy rezystancję materiału między dwiema elektrodami. Wynik w skali 0 do 80 działek przelicza się na procenty masowe (0,5 do 25 %) i na skalę CM (0,3 do 12 CM-%) według tabel przeliczeniowych dla poszczególnych materiałów, zamieszczonych w instrukcji. Instrukcja zastrzega granice tego przeliczenia: cegły i bloczków wapienno-piaskowych nie da się przeliczyć ze zwykłą dokładnością z powodu domieszek mineralnych i różnego czasu wypalania - porównanie odczytów w tym samym obiekcie zachowuje jednak wartość - a materiałów izolacyjnych nie przelicza się na procenty wcale.

Profil wilgotności posadzki elektrodami oporowymi - krok po kroku

1. Sprawdź baterię: ustaw pokrętło w położeniu „Batt.” i naciśnij przycisk pomiaru - wskazanie powinno być wyższe niż 7,5.
2. Wyznacz miejsca pomiaru: najpierw przeskanuj powierzchnię sondą B 50 (położenie „M”) i zaznacz punkty o najwyższym odczycie.
3. W twardym materiale (jastrych, beton) wywierć dwa otwory w odstępie około 10 cm - pod elektrodę M 6 o średnicy około 6 mm, pod elektrody głębokościowe M 21-100 i M 21-250 dwa otwory nieprzelotowe o średnicy 8 albo 10 mm, zależnie od wersji. Używaj ostrego wiertła i małej prędkości obrotowej.
4. Jeżeli otwór nagrzał się podczas wiercenia, odczekaj co najmniej 10 minut, aż temperatura się wyrówna.
5. Wypełnij otwory pod M 6 i M 21 pastą kontaktową - przewodzi ona prąd między szpilką a materiałem i oddaje wilgoć wypartą przy wierceniu. Bez pasty w twardym materiale odczyt wychodzi zaniżony. Pasty nie rozsmarowuj po powierzchni.
6. Wprowadź elektrody tak, by obie szpilki tkwiły w tym samym, ciągłym materiale. Podłącz je przewodem MK 8 do gniazda BNC i zablokuj złącze, obracając pierścień w prawo; nie ciągnij za przewód.
7. Ustaw pokrętło w położeniu „B”, naciśnij przycisk pomiaru i odczytaj wynik w działkach. Wartość w procentach masowych albo w skali CM odczytaj z tabeli przeliczeniowej dla danego materiału.
8. Powtórz pomiar na kolejnych głębokościach albo w kolejnych punktach. Gdy do protokołu odbioru potrzebna jest wartość rozstrzygająca, w miejscu najwyższego odczytu wykonaj badanie metodą karbidową CM.

Elektrodą szczotkową M 25-100 albo M 25-300 pracuje się bez pasty: dwa otwory o średnicy 6 mm, w odstępie 5-8 cm i głębokości co najmniej 2 cm; w jastrychu wierci się na 75 % jego grubości. Elektrodę M 20 wbija się bez wiercenia w materiały miękkie i związane, takie jak gips, tynk czy beton komórkowy - na głębokość do 70 mm.

Przy pomiarze pojemnościowym sondą B 50 obowiązują zasady z instrukcji: dłoń tylko na dolnej połowie sondy, kula przyłożona pewnie i możliwie pod kątem 90°, odstęp około 8-10 cm od naroży i krawędzi. Metal pod powierzchnią (zbrojenie, przewody, rury) i skroplona para na powierzchni podnoszą odczyt. Orientacyjnie: w pomieszczeniach mieszkalnych 20-40 działek oznacza stan suchy, a 80-140 wilgotny; w piwnicach starego budownictwa odpowiednio 40-60 i 100-150 działek.

Elektrody oporowe do UNI 2

Sondy klimatyczne i temperaturowe

Temperatury mierzone czujnikami Pt100 UNI 2 odczytuje w układzie czteroprzewodowym, który eliminuje wpływ rezystancji przewodów. Tor sięga 600 °C, ale w pełni wykorzystają go tylko TT 480, TT 600 i OTW 480 - pozostałe sondy kończą się niżej (ET 10 i OT 100 na 250 °C, ET 50 na 300 °C, TT 30 i TT 40 na 350 °C, sondy FT na 120 °C). Sondy klimatyczne potrzebują 10-15 minut aklimatyzacji, gdy otoczenie odbiega od 20-25 °C, a czujnik wilgotności nie jest przeznaczony do pracy ciągłej powyżej 80 % RH. Punktu rosy miernik nie wylicza - instrukcja zawiera tablicę punktów rosy do oceny kondensacji. Sondy serii Blue (z oznaczeniem BL) mają inne numery katalogowe i producent nie podaje ich na liście zgodności UNI 2.

Zestawy fabryczne

Numeracja zestawów odpowiada katalogowi producenta, dlatego po Zestawie 3 następuje Zestaw 5. Każdy zestaw kosztuje mniej niż jego składniki kupowane osobno.

Akcesoria i kontrola miernika

• Walizka BK 14-I (Ref. 31005061) i pojemniejsza BK 14-II (Ref. 31005062).
• Przewód MK 8 (Ref. 31006210) - łączy elektrody oporowe z gniazdem BNC miernika; przewód MK 15 (Ref. 31006710) - siedmiostykowy przewód przedłużający, sprzedawany też razem z sondą LB 71.
• Adapter testowy do wilgotności budowlanej (Ref. 31006071) - sprawdza tor oporowy razem z przewodem MK 8; przy ustawieniu „B” wskazanie wzorcowe to 45 działek ±2.
• Adapter testowy do temperatury (Ref. 31006072) - wpinany wprost w gniazdo miernika, sprawdza tor Pt100 (0 °C ±0,5 °C).
• Adapter testowy do wilgotności drewna (Ref. 31006070) i adapter BNC (Ref. 31006050) - pozycje z listy akcesoriów producenta dla UNI 2.
• Teleskopowe przedłużenie BL-EL (Ref. 31006040) - przy UNI 2 służy do pomiaru klimatu sondą RF-T 28 EL pod stropem; do pomiaru wilgotności muru na wysokości przeznaczona jest teleskopowa sonda LB 71.

Do każdego wariantu można dobrać świadectwo wzorcowania Gann - na liście dopłat są pakiety Standard (sam miernik, bez sond aktywnych), Plus (z jedną sondą aktywną), Premium (z dwiema) i Premium Plus (z trzema do pięciu). Świadectwo wystawia producent na zamawiającego, czyli na Omnic; wzorcowanie podaje odchyłki wskazań, nie zmienia ustawień przyrządu. Zapasową baterię alkaliczną 9 V mamy w ofercie.

Dane techniczne

Zastosowania praktyczne

• profil wilgotności jastrychów, posadzek i murów na różnych głębokościach,
• likwidacja szkód wodnych - zasięg zawilgocenia, w tym izolacji pod jastrychem, i kontrola postępu osuszania,
• ekspertyzy dla ubezpieczycieli i rzeczoznawców budowlanych: przeciek, wilgoć z gruntu czy kondensacja,
• ocena wilgotności ukrytych belek, stropodachów i fasad wentylowanych izolowanymi szpilkami,
• wstępna kontrola podłoża przed układaniem posadzek i wykładzin, z pomiarem CM w miejscach najwyższego odczytu,
• praca instalatorów klimatyzacji i wentylacji oraz pomiary temperatury materiałów, cieczy i spalin.

Zanim kupisz - porównaj z sąsiednimi modelami

• Hydromette UNI 1 - ten sam tor pojemnościowy i te same sondy klimatyczne i temperaturowe, bez toru oporowego. Wystarczy, gdy wystarczy Ci mapa wilgoci na powierzchni bez pomiaru na głębokości.
• Hydromette RTU 600 i HB 30 - mierniki serii Classic obsługujące także wilgotność drewna; wybierz je, gdy w tym samym przyrządzie potrzebujesz pomiaru drewna i murów. UNI 2 producent przedstawia jako uzupełnienie miernika wilgotności drewna, który klient już ma. Sam UNI 2 wilgotności drewna nie mierzy - producent nie oferuje do niego elektrody do drewna.
• Compact B evo-100 - samodzielny, kieszonkowy wskaźnik pojemnościowy (0 do 100 działek) do szybkiego przeglądu murów i posadzek, bez klimatu, temperatury i pomiaru oporowego.
• Metoda karbidowa CM daje wartość rozstrzygającą do protokołu odbioru jastrychu: Hydromat CM-B Standard, Hydromat CM-B Pro albo Hydromat CM-P Pro. UNI 2 wskazuje, gdzie i na jakiej głębokości jest woda; CM mówi, ile jej jest w próbce.

Pozostałe przyrządy do badania zawilgocenia budynków - mierniki Gann, Delmhorst i Schaller oraz zestawy CM - zebraliśmy w kategorii wilgotnościomierze do inspekcji budowlanych.

Podsumowanie

Hydromette UNI 2 to miernik dla tych, którzy muszą opisać zawilgocenie w trzech wymiarach: jego zasięg na powierzchni, głębokość w przegrodzie i przyczynę w klimacie pomieszczenia. Dwa tory wilgotności, pełny zestaw elektrod oporowych serii Classic oraz sondy klimatyczne i temperaturowe w jednym przyrządzie. Jako autoryzowany dystrybutor Gann w Polsce pomożemy dobrać zestaw i elektrody do Twoich zadań, doradzimy wzorcowanie i dostarczymy oryginalny osprzęt. Napisz do nas - przygotujemy ofertę w 24 h.
