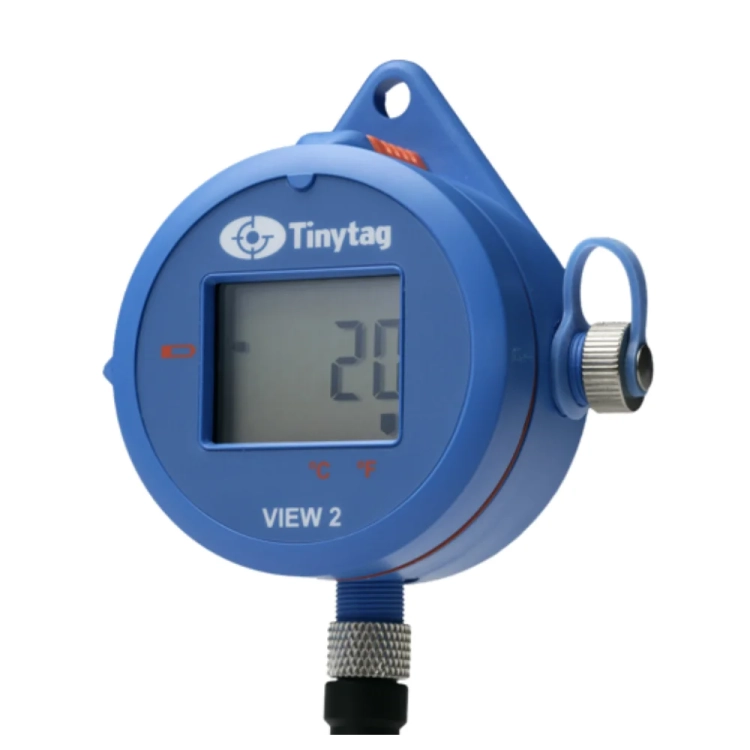

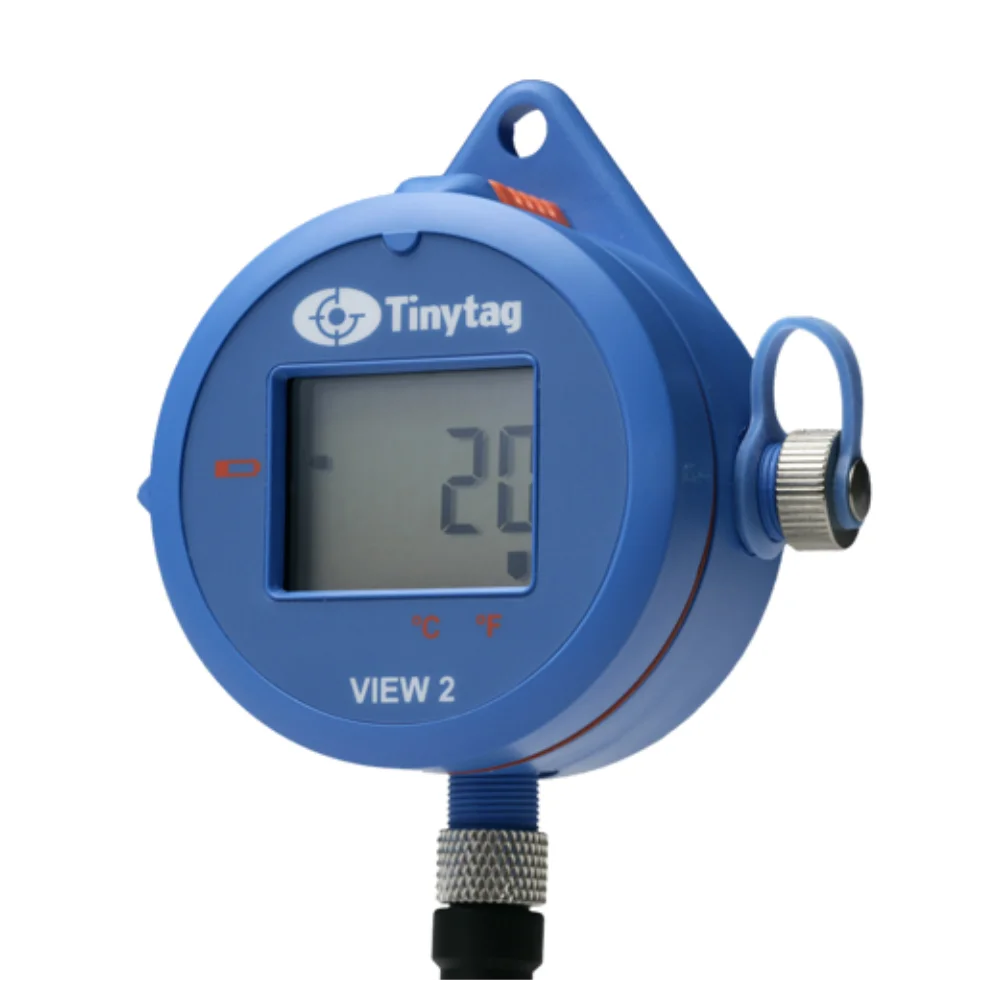

TV-4020 Tinytag View 2 – rejestrator temperatury z wyświetlaczem LCD i sondą

TV-4020 to rejestrator temperatury z serii Tinytag View 2, pracujący z zewnętrzną sondą termistorową i pokazujący bieżący odczyt na wbudowanym wyświetlaczu LCD. Wartość widać na miejscu, bez podłączania komputera, co ma znaczenie wszędzie tam, gdzie ktoś robi obchód i notuje wskazania. Rejestrator zapisuje 30 000 odczytów w pamięci nieulotnej, jest zgodny z normą BS EN 12830 i należy do grupy rejestratorów temperatury do chłodni, aptek i laboratoriów. Jako wyłączny dystrybutor Tinytag w Polsce dobieramy go razem z sondą, oprogramowaniem i kablem.

⚠ Obudowa pracuje w węższym zakresie niż sonda

To najważniejsza rzecz do sprawdzenia przed zakupem. Zakres odczytu z sondą wynosi od -40 °C do +125 °C, ale zakres pracy samego rejestratora to od -30 °C do +70 °C. Producent zaznacza, że druga liczba opisuje fizyczne granice, w których może przebywać obudowa, a nie zakres, w którym urządzenie mierzy.

Rejestrator z wyświetlaczem ma węższe okno pracy niż wersja bez ekranu, a czytelność wyświetlacza może się zmieniać przy skrajnych temperaturach. W praktyce TV-4020 nie jest urządzeniem do wstawienia do mroźni: do komory idzie sonda, a rejestrator zostaje na zewnątrz, gdzie odczyt i tak jest wygodniejszy. Jeśli całe urządzenie ma pracować poniżej -30 °C, właściwa jest wersja bez wyświetlacza, czyli TGU-4020, której obudowa znosi od -40 °C do +85 °C.

Wyświetlacz - co pokazuje, a czego nie

Ekran ma cztery cyfry z symbolami stanu i odświeża się co dwie sekundy, pokazując bieżącą temperaturę w °C lub °F. To odczyt kontrolny, a nie podgląd historii - przebieg serii ogląda się w programie na komputerze.

Wyświetlacz pokazuje 0,1 °C, a zapis w pamięci ma rozdzielczość 0,02 °C lub lepszą. Wykres z pobranych danych jest więc dokładniejszy niż to, co widać na ekranie. Gdy rejestrator czeka na start magnesem, ekran pokazuje napis „trig”, a po uruchomieniu wraca do zwykłych odczytów.

Dokładność rejestratora z sondą

Producent podaje dokładność TV-4020 wykresem w funkcji temperatury, wyznaczonym dla sond PB-5001 i PB-5002. Wartości poniżej pochodzą z zestawienia dokładności Gemini z września 2026 roku i opisują najgorszy przypadek dla rejestratora razem z sondą termistorową:

Najdokładniej rejestrator mierzy w przedziale od 0 do +70 °C, czyli tam, gdzie pracuje większość chłodni, magazynów i laboratoriów. Na krańcach zakresu błąd rośnie, co przy pomiarach w mroźni trzeba uwzględnić przy ustawianiu progów alarmowych. Inna sonda niż zalecana przez producenta może zmienić dokładność toru.

Pomiar krok po kroku

1. Podłącz rejestrator do komputera kablem CAB-0007-USB i otwórz program Tinytag Explorer.
2. Ustaw interwał zapisu (od 1 sekundy do 10 dni), dwa progi alarmowe i sposób startu: natychmiastowy, opóźniony do 45 dni albo wyzwalany magnesem.
3. Wepnij sondę do gniazda. Stopień ochrony IP65 obowiązuje tylko z założoną zaślepką gniazda i wpiętą sondą.
4. Umieść sondę w punkcie pomiaru, a rejestrator w miejscu, w którym temperatura otoczenia mieści się w przedziale od -30 °C do +70 °C.
5. Przy starcie magnesem przesuń magnes ACS-6000 nad oznaczeniem przełącznika nad wyświetlaczem - napis „trig” znika i rejestrator zaczyna zapis.
6. W trakcie pomiaru odczytuj wskazania na ekranie. Dane można pobrać bez zatrzymywania zapisu tylko przy interwale ustawionym w minutach.
7. Po pomiarze pobierz dane do programu, sprawdź alarmy z zatrzaskiem i wyeksportuj wykres lub tabelę do dokumentacji.

Zgodność z BS EN 12830

Producent deklaruje zgodność z normą BS EN 12830 w oznaczeniu (S; A; 1). Norma dotyczy rejestratorów temperatury używanych przy przechowywaniu, transporcie i dystrybucji towarów wrażliwych na temperaturę, przede wszystkim żywności schłodzonej i mrożonej.

Dla części klientów jest to argument rozstrzygający: audyt albo procedura HACCP potrafi wymagać urządzenia zgodnego z tą normą, a nie dowolnego rejestratora o właściwym zakresie. Jeśli zgodność ma być udokumentowana, prześlemy oświadczenie producenta razem z ofertą.

Parametry techniczne TV-4020

TV-4020 czy TGU-4020 - czym się różnią

Oba rejestratory mierzą tą samą sondą i w tym samym zakresie. Różnica sprowadza się do wyświetlacza, warunków pracy samego urządzenia i zgodności z normą chłodniczą. Szczegóły na karcie TGU-4020.

TV-4020 wybiera się dla wyświetlacza, obudowy IP65 i zgodności z BS EN 12830. TGU-4020 wybiera się, gdy urządzenie ma stać w niższej albo wyższej temperaturze otoczenia albo gdy potrzebna jest większa pamięć. Do dwóch punktów pomiaru naraz służy model dwukanałowy TV-4510 z wyświetlaczem.

Sonda nie jest w zestawie - którą dobrać

Rejestrator kupuje się osobno od sondy, bo to sonda decyduje o tym, gdzie i jak szybko mierzysz. Ten sam TV-4020 obsłuży pomiar w kadzi, na rurze i wewnątrz opakowania - zmienia się tylko końcówka.

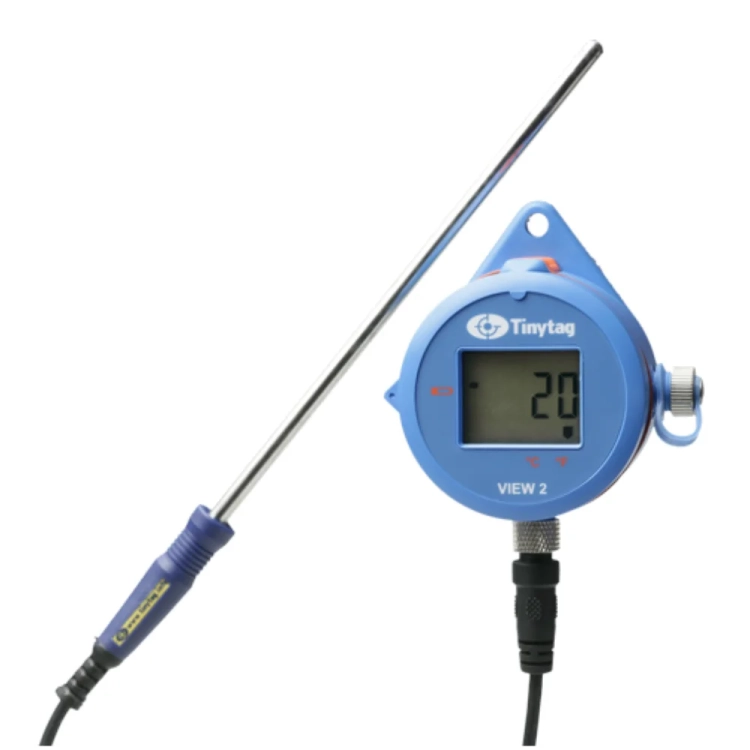

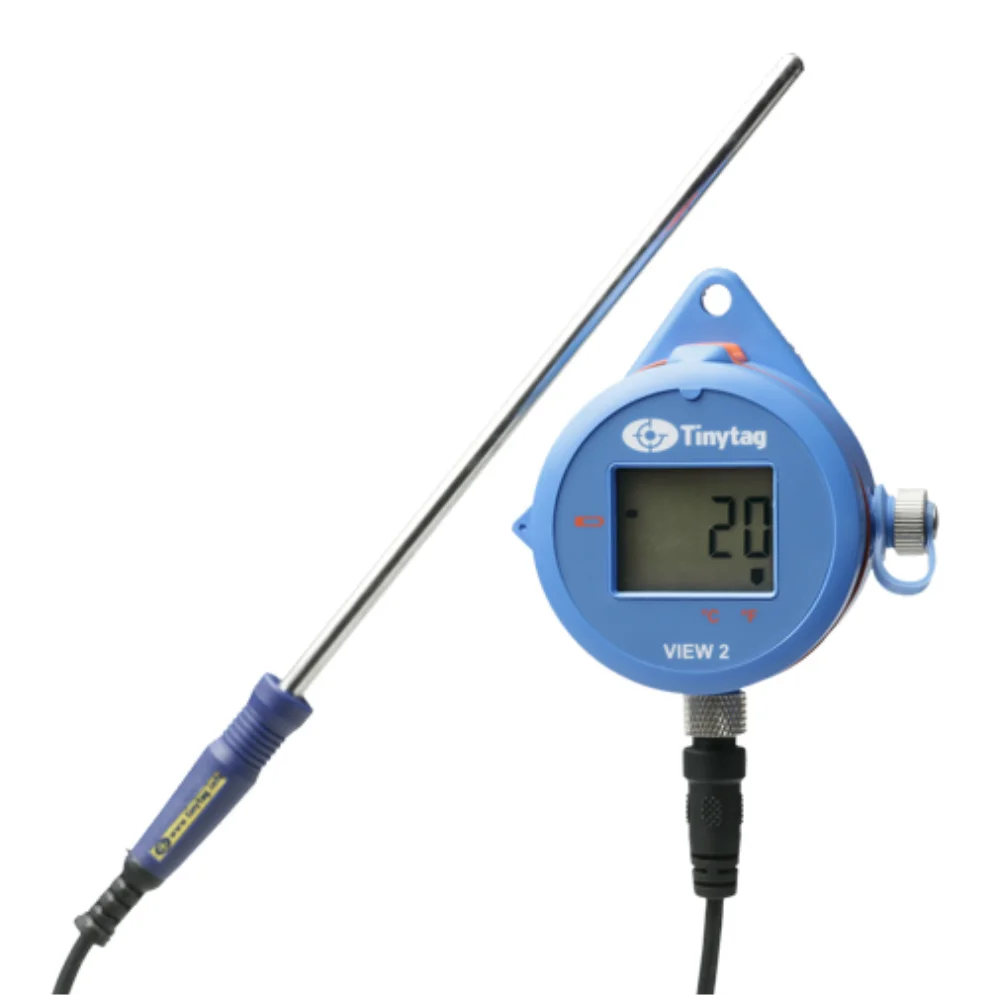

• PB-5001 - standardowa sonda ze stali nierdzewnej, przewód 1,5, 3 lub 5 m. Domyślny wybór i sonda, dla której producent wyznaczył dokładność.
• PB-5002 - szybko reagująca, do procesów, w których temperatura zmienia się w minutach.
• PB-5003 - powierzchniowa, do pomiaru na rurze, ścianie albo obudowie maszyny.
• PB-5019 - na płaskim przewodzie, który przechodzi pod uszczelką drzwi chłodni.
• PB-5009-0M6 - cienki czujnik 3 mm na giętkim przewodzie 60 cm, do wnętrza produktu i szczelin.
• PB-5007-0M025 - bezkablowa, wpinana wprost w gniazdo; zakres układu ogranicza wtedy obudowa View 2.
• PB-5010 - kompaktowa 35 mm, IP68, do monitoringu temperatury otoczenia.

Wszystkie wymienione sondy mają termistor 10K NTC i ten sam dwupinowy wtyk. Nie pasuje sonda PB-5005-0M6 z wtykiem do Talk 2. Opisz nam miejsce pomiaru, a dobierzemy sondę do warunków.

Bateria i wzorcowanie

Baterię wymienia użytkownik, a producent zaleca robić to raz w roku. Przed wymianą trzeba zatrzymać rejestrator, a po wyjęciu starej baterii odczekać pięć minut przed włożeniem nowej; zapisane dane zostają w pamięci. Rejestrator wyjęty z zimna należy ogrzać do temperatury pokojowej przed otwarciem, żeby w środku nie skropliła się para wodna.

Producent zaleca coroczne sprawdzenie wskazań względem wzorcowanego miernika odniesienia. Przy pomiarach wykorzystywanych w dokumentacji jakościowej ma to znaczenie formalne. Świadectwo wzorcowania z odniesieniem do wzorca państwowego dostarczamy na zamówienie, przy zakupie albo przy przeglądzie.

Zastosowania

• witryny i szafy chłodnicze, lodówki farmaceutyczne i laboratoryjne
• przechowywanie leków i produktów wymagających kontroli temperatury
• monitoring warunków w budynkach i pomieszczeniach technicznych
• kontrola temperatury cieczy, kadzi i procesów, w których sonda pracuje z dala od rejestratora
• obchody HACCP, w których wynik trzeba odczytać i zanotować na miejscu

Zanim kupisz

Jeśli nie potrzebujesz sondy, a tylko temperatury i wilgotności powietrza w pomieszczeniu, właściwy jest TV-4500 z czujnikami w obudowie. Do mroźni i miejsc poniżej -30 °C wybierz TGU-4020 bez wyświetlacza, a do pracy w wodzie i na zewnątrz TGP-4020 w obudowie IP68. Przy pierwszym rejestratorze najtaniej wychodzi zestaw SWPK-7-USB z programem i kablem.

Oznaczenia i warianty pisowni

Kod bywa zapisywany jako TV-4020, TV 4020 albo TV4020. Marka występuje jako Tinytag i Tiny Tag, a rodzina jako View 2, View II oraz Tinytag View. Klienci szukają tego modelu również jako rejestrator temperatury z wyświetlaczem, rejestrator temperatury z sondą, data logger z LCD i termometr rejestrujący.

Dlaczego Omnic

Jako wyłączny dystrybutor Tinytag w Polsce dostarczamy rejestratory, sondy, oprogramowanie i kable z jednego źródła. Dobierzemy sondę do warunków pomiaru, sprawdzimy, czy samo urządzenie zmieści się w swoim zakresie pracy, i prześlemy dokumentację potrzebną do audytu. Napisz do nas - przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: karta katalogowa Tinytag View 2 TV-4020 (3779), zestawienie dokładności Gemini, dane producenta + BS EN 12830.
