Tinytag CAB-0007-USB – kabel USB do rejestratorów serii Ultra 2 Plus 2 i View 2

Kabel CAB-0007-USB - jedyne połączenie rejestratora Ultra 2, Plus 2 i View 2 z komputerem

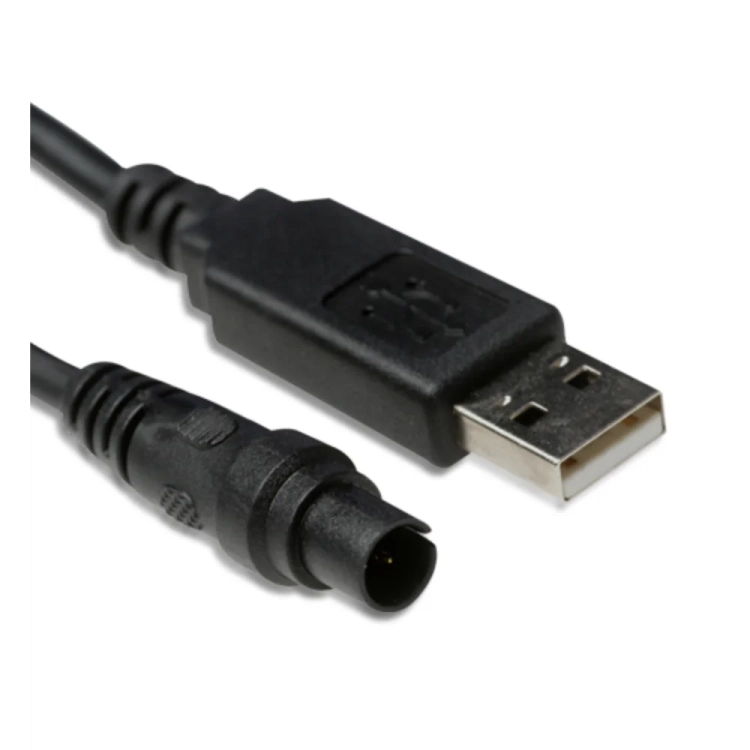

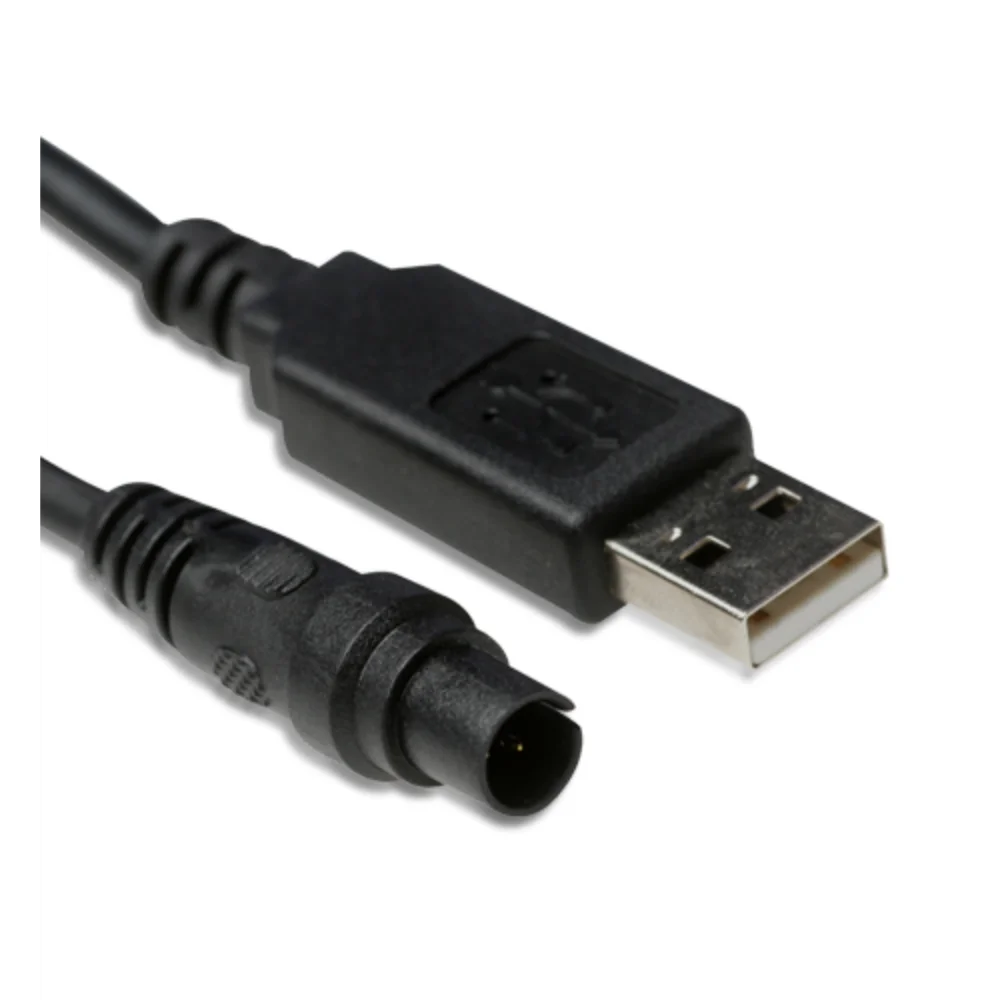

CAB-0007-USB to oryginalny kabel Gemini Data Loggers, przez który konfiguruje się rejestratory Tinytag serii Ultra 2, Plus 2 i View 2 oraz pobiera z nich zapisane pomiary. Ma 1 m długości. Po stronie komputera kończy się wtykiem USB, a po stronie rejestratora trzypinową wtyczką Tinytag, która pasuje do gniazda odczytowego tych trzech rodzin. Tego samego kabla producent wymaga też do kriogenicznego rejestratora Tinytag CR-0100 do suchych zbiorników azotowych.

Rejestrator Tinytag pracuje samodzielnie: raz zaprogramowany mierzy tygodniami bez komputera. Żeby jednak ustawić mu interwał zapisu, start i progi alarmowe, a po zakończonej serii odczytać wyniki, potrzebne jest jedno fizyczne połączenie z programem Tinytag Explorer. Dla rodzin Ultra 2, Plus 2 i View 2 tym połączeniem jest wyłącznie ten kabel - bez niego rejestrator nie zacznie pomiaru, a dane zostaną w jego pamięci.

Jako wyłączny dystrybutor Tinytag w Polsce dostarczamy oryginalne akcesoria Gemini Data Loggers. Napisz do nas - przygotujemy ofertę w 24 h na pojedynczy kabel, na komplet dla kilku stanowisk albo na zestaw kabla z oprogramowaniem.

Ile kosztuje brak kabla w chwili odczytu

Kabel to najtańszy element systemu pomiarowego i zarazem jedyny, którego brak zatrzymuje wszystkie rejestratory danej rodziny naraz. Gdy zginie albo uszkodzi się wtyczka, rejestratory z zakończoną serią czekają na odczyt, nowe serie nie ruszają, a raport dla klienta, audytora albo działu jakości przesuwa się o czas dostawy przewodu z Wielkiej Brytanii.

• Jeden kabel obsłuży dowolną liczbę rejestratorów, ale tylko po kolei - przy kilkunastu urządzeniach drugi egzemplarz realnie skraca obsługę serii.
• Przy kilku lokalizacjach taniej jest zostawić kabel na stałe przy każdym komputerze odczytowym niż wozić jeden między oddziałami.
• Wtyczka jest elementem mechanicznym - przy codziennym wpinaniu i wypinaniu zużywa się szybciej niż sam rejestrator.
• Zapasowy kabel w szufladzie kosztuje ułamek tego, co powtórzenie serii pomiarowej albo przesunięty termin walidacji.

Jak działa połączenie z programem Tinytag Explorer

Kabel nie ma własnego zasilacza ani baterii - pracuje na zasilaniu z portu USB komputera. System Windows widzi go jako port komunikacyjny (COM), przez który Tinytag Explorer rozmawia z rejestratorem. Sterownik instaluje się samoczynnie przy pierwszym podłączeniu, o ile na komputerze jest już aktualna wersja programu. Producent zaleca włączenie w programie w pełni automatycznego wykrywania portu COM - wtedy nie trzeba szukać numeru portu ręcznie.

Na stronie producenta są też osobne pakiety sterowników USB, w tym wersja dla komputerów z procesorem ARM (Snapdragon). Przydają się na stanowiskach, na których instalacja sterownika z programem z jakiegoś powodu się nie powiodła.

Pierwsze uruchomienie krok po kroku

1. Zainstaluj na komputerze aktualną wersję programu Tinytag Explorer (obecnie 7.1). Wersję sprawdzisz w programie w menu Pomoc, pozycja O programie.
2. Podłącz kabel CAB-0007-USB do wolnego portu USB. Instalacja sterownika rusza sama: przy zegarze systemowym pojawia się komunikat o wykryciu nowego urządzenia, a po chwili informacja, że urządzenie jest gotowe do użycia.
3. W Tinytag Explorer otwórz Opcje, następnie Opcje komunikacji, i zaznacz w pełni automatyczne wykrywanie portu COM.
4. Wepnij trzypinową wtyczkę do gniazda rejestratora.
5. Ustaw parametry serii - interwał zapisu, sposób startu, opis serii i progi alarmowe - i uruchom rejestrator.
6. Po zakończonej serii podłącz rejestrator ponownie i pobierz dane. Program pokaże je jako wykres albo tabelę odczytów, które można wyeksportować do innych programów.

Z jakimi rejestratorami Tinytag współpracuje

Kabel CAB-0007-USB obsługuje wszystkie modele rodzin Ultra 2, Plus 2 i View 2 - niezależnie od tego, czy rejestrator mierzy temperaturę, wilgotność, napięcie czy prąd. Poniżej modele z naszej oferty.

Tinytag Ultra 2 - rejestratory do pomieszczeń

TGU-4500 · TGU-4017 · TGU-4020 · TGU-4510 · TGU-4550 · TGU-4550-SPK

Zestaw startowy TGU-4550-SPK ma już ten kabel w komplecie, razem z programem Tinytag Explorer.

Tinytag Plus 2 - rejestratory wodoszczelne do warunków przemysłowych

TGP-4500 · TGP-4017 · TGP-4020 · TGP-4104 · TGP-4205 · TGP-4505 · TGP-4510 · TGP-4520 · TGP-4820 · TGP-4704

Tinytag View 2 - rejestratory z wyświetlaczem

TV-4500 · TV-4501 · TV-4020 · TV-4050 · TV-4076 · TV-4104 · TV-4204 · TV-4505 · TV-4510 · TV-4704 · TV-4804 · TV-4810

Tinytag Dry Shipper - rejestrator kriogeniczny

CR-0100 - rejestrator temperatury z sondą PT1000 do suchych zbiorników azotowych. Jego karta katalogowa wymienia wprost kabel CAB-0007-USB i zestaw SWPK-7-USB jako wymagane do pracy.

Jeżeli oznaczenie Twojego rejestratora zaczyna się od TGU, TGP, TV albo CR, to jest właściwy kabel. Rejestratory transportowe, Talk 2, CO₂, Aquatic 2 i Splash 2 łączą się z komputerem inaczej - rozdziela je tabela poniżej.

Które połączenie pasuje do którego rejestratora

Tinytag ma trzy sposoby połączenia rejestratora z komputerem i nie są one zamienne - różnią się samym złączem. Zanim zamówisz, sprawdź w tabeli rodzinę swojego urządzenia.

Transit 2 jest jedyną rodziną, którą obsługują dwie drogi: kabel CAB-0005-USB i pad ACS-3030. Pozostałe mają dokładnie jedno właściwe połączenie.

Czego tym kablem nie zastąpisz

W ofercie Tinytag jest kilka przewodów o podobnych kodach. Służą do czego innego i nie zastępują się nawzajem.

Sam kabel czy zestaw z oprogramowaniem

Do pracy potrzebne są dwie rzeczy: ten kabel i program Tinytag Explorer. Producent sprzedaje je osobno albo razem, w zestawie SWPK-7-USB, który kosztuje mniej niż kabel i program kupione oddzielnie.

• Masz już Tinytag Explorer i dokupujesz rejestrator albo wymieniasz zużyty kabel - wystarczy sam CAB-0007-USB.
• Zaczynasz od zera z rejestratorem Ultra 2, Plus 2 albo View 2 - korzystniej wychodzi zestaw SWPK-7-USB.
• Odczytujesz rejestratory na kilku komputerach - dokup same kable, po jednym na stanowisko.

Tinytag Explorer 7.1 jest bezpłatną aktualizacją dla posiadaczy wcześniejszych wersji, a przed zakupem producent udostępnia wersję demonstracyjną programu.

Parametry techniczne

Zakres systemów podajemy za aktualnymi wymaganiami minimalnymi programu Tinytag Explorer. Starsza instrukcja samego kabla wymienia jeszcze Windows Vista - kabel działa na takich komputerach, ale aktualnej wersji programu się na nich nie zainstaluje.

Do laptopa, który ma wyłącznie gniazda USB-C, potrzebna jest zwykła przejściówka z USB-C na USB typu A.

Gdy komputer nie widzi rejestratora

Instrukcja kabla (9800-0032) podaje cztery rzeczy do sprawdzenia, zanim uzna się połączenie za uszkodzone:

• czy na komputerze jest aktualna wersja Tinytag Explorer (menu Pomoc, pozycja O programie);
• czy wtyk USB siedzi pewnie w porcie komputera;
• czy w programie włączono automatyczne wykrywanie portu komunikacyjnego;
• czy bateria rejestratora nie jest rozładowana.

Z naszego doświadczenia warto też sprawdzić, czy trzypinowa wtyczka weszła do gniazda rejestratora do końca, i spróbować innego portu USB, najlepiej bezpośrednio w komputerze, a nie przez koncentrator. Jeżeli to nie pomoże, napisz do nas - ustalimy, czy problem leży po stronie kabla, komputera czy rejestratora.

Bezpieczeństwo pracy przy rejestratorach napięcia i prądu

Producent zastrzega, że rejestrator z podłączonym kablem wolno łączyć wyłącznie z obwodami o bardzo niskim napięciu bezpiecznym (SELV): do 30 V rms, 42 V wartości szczytowej albo 60 V napięcia stałego, oddzielonymi od napięć niebezpiecznych izolacją podwójną lub wzmocnioną. Ma to znaczenie przy rejestratorach napięcia i prądu, takich jak TV-4704 czy TGP-4704, które w chwili odczytu bywają wpięte w instalację. Przy pomiarach w obwodach o wyższym napięciu potrzebny jest przetwornik albo separator - napisz do nas, dobierzemy rozwiązanie.

Zastosowania praktyczne

• konfiguracja rejestratorów przed serią pomiarową: interwał, start, opis serii, progi alarmowe;
• odczyt danych z rejestratorów w laboratorium, magazynie i dziale kontroli jakości;
• mapowanie temperatury w chłodniach, komorach klimatycznych i magazynach wysokiego składowania;
• monitoring warunków w muzeach, archiwach i pomieszczeniach z kolekcjami wrażliwymi na wilgotność;
• kontrola przechowywania produktów farmaceutycznych i spożywczych;
• odczyt rejestratorów napięcia i prądu pracujących przy instalacjach i czujnikach analogowych;
• odczyt rejestratora CR-0100 po transporcie materiału biologicznego w suchym zbiorniku azotowym.

Zanim kupisz

• Sprawdź oznaczenie rejestratora: TGU, TGP, TV albo CR - ten kabel; TG-4080 (Transit 2), TK (Talk 2) albo TGE-0010 i TGE-0011 (CO₂) - CAB-0005-USB; TG-4100 (Aquatic 2) i TG-4105 (Splash 2) - pad ACS-3030.
• Jeżeli nie masz jeszcze programu, porównaj sam kabel z zestawem SWPK-7-USB - zestaw wychodzi taniej niż obie pozycje osobno.
• Jeżeli kupujesz TGU-4550-SPK, kabel jest już w komplecie - osobny przyda się dopiero jako zapasowy albo na drugie stanowisko.

Podsumowanie

CAB-0007-USB to akcesorium obowiązkowe: bez niego rejestratorów Ultra 2, Plus 2, View 2 i CR-0100 nie da się ani zaprogramować, ani odczytać. Metr długości, zasilanie z portu USB, samoczynna instalacja sterownika i automatyczne wykrywanie portu sprawiają, że stanowisko odczytowe przygotujesz w kilka minut. Jeżeli pracujesz z rejestratorami na co dzień albo w kilku lokalizacjach, zamów od razu drugi egzemplarz - to najtańsze zabezpieczenie ciągłości pomiarów.

Kod tego kabla bywa zapisywany na kilka sposobów: CAB-0007-USB, CAB-0007 USB, CAB0007USB albo w skrócie CAB-0007, a marka raz jako Tinytag, raz jako Tiny Tag. Przy zamówieniu decyduje pełny kod CAB-0007-USB.

Pozostały osprzęt do rejestratorów Tinytag znajdziesz w akcesoriach do rejestratorów.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: dane producenta Gemini Data Loggers (karta katalogowa Offload Connections, instrukcja kabla 9800-0032, wymagania programu Tinytag Explorer 9800-0052, karta katalogowa Tinytag Dry Shipper 9800-0062).
