Tinytag ACS-3030 – pad indukcyjny do rejestratorów Splash 2 Aquatic 2 i Transit 2

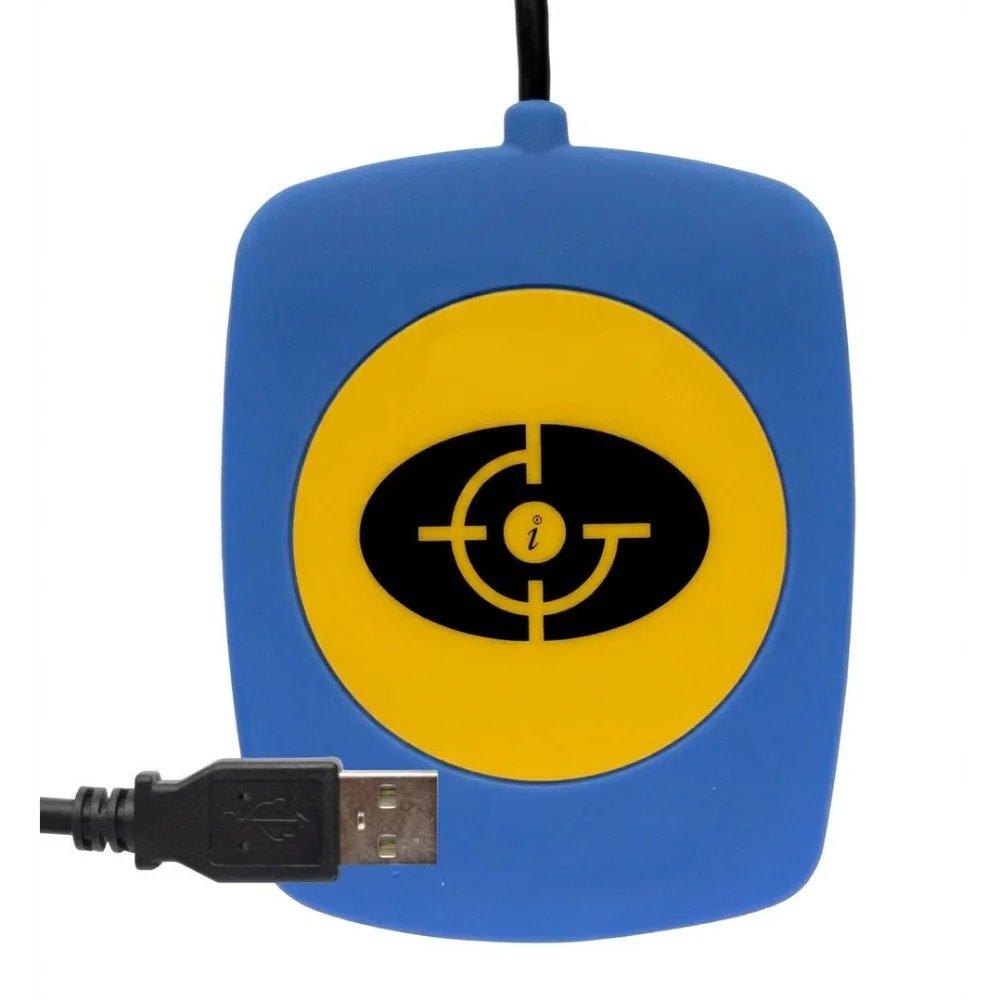

Pad indukcyjny ACS-3030 - odczyt rejestratorów Splash 2 i Aquatic 2 bez podłączania kabla

Rejestratory Tinytag Aquatic 2 i Splash 2 pracują tam, gdzie kabel jest kłopotem: w wodzie, w myjni, w komorze dezynfekcyjnej, na mokrym stanowisku produkcyjnym. Producent wskazuje dla nich jedno połączenie z komputerem - pad indukcyjny ACS-3030. Dane przechodzą przez sprzężenie indukcyjne, więc rejestratora nie trzeba do niczego wpinać: wystarczy położyć go na padzie.

ACS-3030 to oryginalne akcesorium Gemini Data Loggers. Do komputera podłącza się przewodem USB o długości 1 m, waży 110 g i całą energię pobiera z portu USB. Ten sam pad obsługuje także transportowe rejestratory Transit 2, co czyni go naturalnym wyborem wszędzie tam, gdzie z jednego stanowiska odczytuje się wiele urządzeń jedno po drugim.

W zapytaniach klientów produkt pojawia się pod różnymi zapisami: ACS-3030, ACS 3030, ACS3030, pad indukcyjny Tinytag, podkładka indukcyjna, czytnik indukcyjny do loggerów. Marka bywa zapisywana jako Tinytag albo Tiny Tag. Za każdym razem chodzi o opisany tutaj pad offload.

Jako dystrybutor Tinytag w Polsce dostarczamy oryginalne akcesoria Gemini z gwarancją pełnej zgodności z rejestratorami i oprogramowaniem producenta. Napisz do nas - przygotujemy ofertę w 24 h.

Dlaczego pad, a nie kabel

Przy pojedynczym rejestratorze różnica jest niewielka. Przewaga pada ujawnia się wtedy, gdy urządzeń jest więcej albo gdy warunki pracy są trudne:

• Brak połączenia mechanicznego z rejestratorem - nic się nie wpina i nic nie zużywa się od wielokrotnego wtykania wtyczki.
• Praca w środowisku mokrym - rejestrator prosto z wody albo z myjni ląduje na padzie, bez szukania suchego gniazda i bez ryzyka wprowadzenia wilgoci do złącza.
• Tempo obsługi floty - producent podaje wprost, że pad ułatwia pobieranie danych z wielu rejestratorów bez podłączania kabla do każdego z osobna. Przy kilkudziesięciu urządzeniach wracających z trasy to godziny różnicy w skali miesiąca.
• Jedno stanowisko dla dwóch zadań - na tym samym padzie konfiguruje się rejestrator przed pomiarem i odczytuje po jego zakończeniu.

Uwaga producenta: podłoże pod padem ma znaczenie

Pada nie wolno kłaść na powierzchni metalowej ani na obudowie komputera. Producent ostrzega o tym wprost: metal w bezpośrednim sąsiedztwie zaburza sprzężenie indukcyjne i rejestrator przestaje komunikować się w sposób pewny. Objaw bywa mylący, bo urządzenie raz zostaje wykryte, a raz nie - i łatwo obwinić o to rejestrator albo oprogramowanie.

Właściwe miejsce to blat drewniany, laminowany albo z tworzywa, z dala od metalowej obudowy jednostki centralnej. Jeśli stanowisko ma metalowy blat, wystarczy podłożyć pod pad kilkumilimetrową płytę z tworzywa. To jedna z najczęstszych przyczyn zgłoszeń o niedziałającym padzie i najtańsza w usunięciu.

Które rejestratory Tinytag obsługuje ACS-3030

Rejestratory zanurzeniowe Aquatic 2

• TG-4100 Tinytag Aquatic 2 - zatapialny rejestrator temperatury przeznaczony do pracy pod wodą.

Rejestratory wodoodporne Splash 2

• TG-4105 Tinytag Splash 2 - wodoodporny rejestrator wysokiej temperatury do myjni i dezynfektorów.

Rejestratory transportowe Transit 2

• TG-4080 Tinytag Transit 2 - transportowy rejestrator temperatury z wbudowanym czujnikiem.

Które połączenie pasuje do której rodziny rejestratorów

Tinytag ma trzy różne połączenia offload i nie są one zamienne. Poniższa tabela rozdziela ruch: w lewej kolumnie rodzina rejestratorów, w środkowej właściwe połączenie, w prawej gotowy zestaw, w którym to połączenie sprzedawane jest razem z oprogramowaniem.

Transit 2 jest jedynym modelem obsługiwanym dwiema drogami: padem ACS-3030 i kablem CAB-0005-USB. Jeśli w firmie pracują równolegle rejestratory Aquatic 2 albo Splash 2, pad obsłuży wszystkie trzy rodziny z jednego stanowiska i osobny kabel nie będzie potrzebny.

Pierwsze uruchomienie krok po kroku

1. Zainstaluj na komputerze oprogramowanie Tinytag Explorer. Razem z programem trafiają na dysk sterowniki połączeń USB.
2. Podłącz pad do wolnego portu USB i połóż go na niemetalowym blacie, z dala od obudowy komputera.
3. W programie otwórz Opcje, przejdź do opcji komunikacji i włącz w pełni automatyczne wykrywanie portu COM.
4. Połóż rejestrator na padzie i uruchom zapis albo pobierz zebrane dane. Po zakończeniu zdejmij urządzenie i połóż kolejne - nie trzeba niczego przepinać.

Gdy rejestrator nie zostaje wykryty

1. Sprawdź podłoże - pad nie może leżeć na metalu ani na obudowie komputera.
2. Sprawdź, czy pad jest pewnie osadzony w porcie USB.
3. Upewnij się, że oprogramowanie jest w aktualnej wersji, a wykrywanie portu COM ustawiono na w pełni automatyczne.
4. Sprawdź stan baterii rejestratora - wyczerpane ogniwo objawia się właśnie brakiem komunikacji.

Jeśli po tych czterech krokach rejestrator nadal nie zostaje wykryty, napisz do nas - pomożemy ustalić, po której stronie leży problem.

Parametry techniczne

Zakres systemów operacyjnych podano za wymaganiami Tinytag Explorer w wersji 7.1. Producent nie publikuje wymiarów zewnętrznych pada - jeśli są potrzebne do zaplanowania stanowiska, napisz do nas, dopytamy u producenta.

Zastosowania praktyczne

• Myjnie i dezynfektory - odczyt rejestratorów Splash 2 kontrolujących temperaturę cykli mycia i dezynfekcji, bez wprowadzania wilgoci do złącza.
• Badania wodne i środowiskowe - obsługa rejestratorów Aquatic 2 wracających z zanurzenia, gdy urządzenie jest mokre i pokryte osadem.
• Logistyka chłodnicza - masowy odczyt rejestratorów Transit 2 wracających z tras, jeden po drugim, na jednym stanowisku.
• Przemysł spożywczy i farmaceutyczny - powtarzalna obsługa dużej floty rejestratorów w warunkach, w których stanowisko odczytu musi być łatwe do utrzymania w czystości.
• Laboratoria i działy jakości - konfiguracja urządzeń przed kampanią pomiarową i pobranie danych po jej zakończeniu z tego samego miejsca.

Podsumowanie i rekomendacja

ACS-3030 jest dla rejestratorów Aquatic 2 i Splash 2 tym, czym kabel dla pozostałych rodzin Tinytag - jedynym połączeniem z komputerem, bez którego urządzenia nie da się ani zaprogramować, ani odczytać. Dla rejestratorów Transit 2 jest natomiast wygodną alternatywą dla kabla, opłacalną wszędzie tam, gdzie liczy się tempo obsługi wielu urządzeń.

Jeśli dopiero zaczynasz pracę z rejestratorami tych rodzin, rozważ gotowy zestaw SWPK-3-USB, w którym pad sprzedawany jest razem z oprogramowaniem. Jeśli Tinytag Explorer już masz, a potrzebujesz drugiego stanowiska odczytu - właściwym wyborem jest sam pad ACS-3030.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: sierpień 2026. Źródła: dane producenta.
