Tinytag CAB-0005-USB – kabel USB do rejestratorów serii Transit 2 Talk 2 i CO2

Kabel CAB-0005-USB - jedyna droga z rejestratora Talk 2 i CO₂ do komputera

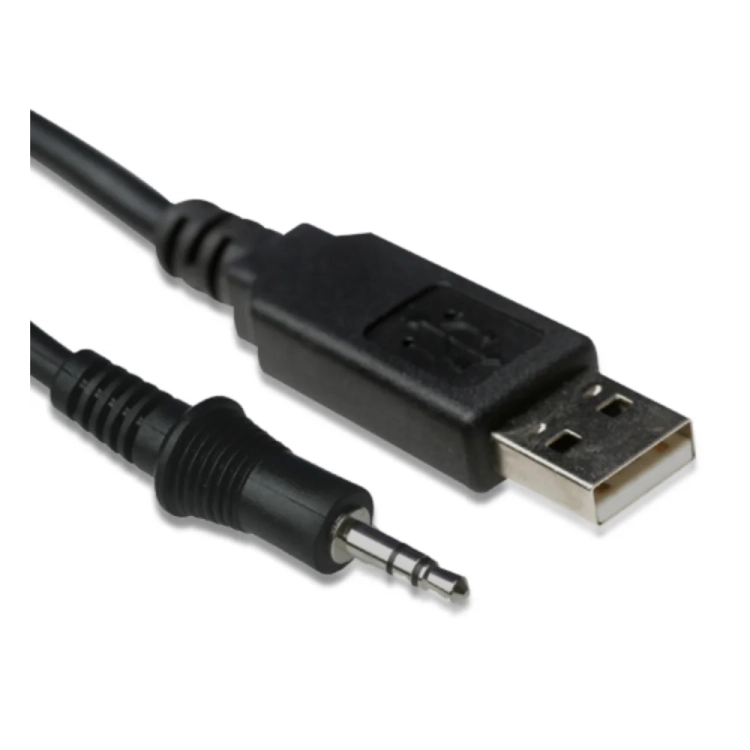

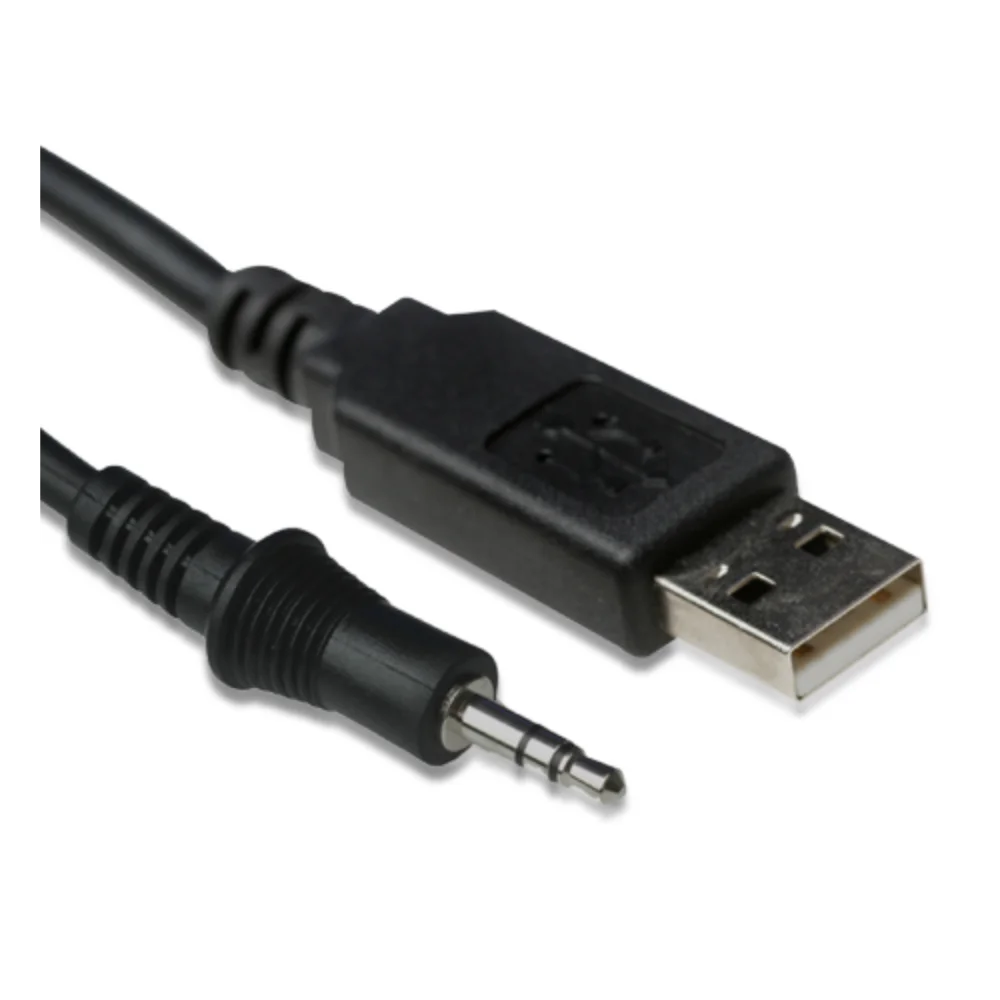

CAB-0005-USB to oryginalny kabel Gemini Data Loggers do konfiguracji rejestratorów Tinytag Transit 2, Talk 2 i rejestratorów stężenia CO₂ oraz do pobierania z nich zapisanych pomiarów. Ma 1 m długości. Po stronie komputera kończy się wtykiem USB, a po stronie rejestratora wtykiem jack 3,5 mm, który pasuje do gniazda odczytowego tych trzech rodzin.

Rejestratorów tych rodzin nie programuje się z obudowy. Interwał zapisu, sposób startu, opis serii i progi alarmowe ustawia się w programie Tinytag Explorer, a po zakończonej serii tą samą drogą pobiera się dane. Dla Talk 2 i rejestratorów CO₂ ten kabel jest jedynym połączeniem z komputerem; Transit 2 można odczytać także padem indukcyjnym.

Jako wyłączny dystrybutor Tinytag w Polsce dostarczamy oryginalne akcesoria Gemini Data Loggers. Napisz do nas - przygotujemy ofertę w 24 h na pojedynczy kabel, na komplet dla kilku stanowisk albo na zestaw kabla z oprogramowaniem.

Dlaczego jeden kabel na dział to za mało

Rejestrator bez kabla nie zacznie zapisu, a rejestrator, którego nikt nie odczytał, oddaje dane dopiero wtedy, gdy ktoś go podłączy. Brak kabla w chwili odczytu przekłada się więc na konkretne straty:

• transport rusza z rejestratorem, którego nie zaprogramowano, i wysyłka zostaje bez dowodu warunków przewozu;
• rejestratory z zakończoną serią czekają w szufladzie, a raport dla klienta albo audytora przesuwa się o czas dostawy przewodu;
• jeden kabel krążący między magazynem, laboratorium i działem jakości tworzy kolejkę;
• zgubiony albo uszkodzony kabel zatrzymuje wszystkie rejestratory Talk 2 i CO₂ naraz, niezależnie od tego, ile ich jest.

Kabel jest najtańszym elementem zestawu pomiarowego, a jego brak zatrzymuje urządzenia wielokrotnie od niego droższe. Dlatego tam, gdzie dane odczytuje się na kilku komputerach, standardem jest kabel przy każdym z nich.

Jak działa połączenie z programem Tinytag Explorer

Kabel nie ma własnego zasilacza ani baterii - pracuje na zasilaniu z portu USB komputera. System Windows widzi go jako port komunikacyjny (COM), przez który Tinytag Explorer rozmawia z rejestratorem. Sterownik instaluje się samoczynnie przy pierwszym podłączeniu, o ile na komputerze jest już aktualna wersja programu. Producent zaleca włączenie w programie w pełni automatycznego wykrywania portu COM - wtedy nie trzeba szukać numeru portu ręcznie.

Na stronie producenta są też osobne pakiety sterowników USB, w tym wersja dla komputerów z procesorem ARM (Snapdragon). Przydają się na stanowiskach, na których instalacja sterownika z programem z jakiegoś powodu się nie powiodła.

Pierwsze uruchomienie krok po kroku

1. Zainstaluj na komputerze aktualną wersję programu Tinytag Explorer (obecnie 7.1). Wersję sprawdzisz w programie w menu Pomoc, pozycja O programie.
2. Podłącz kabel CAB-0005-USB do wolnego portu USB. Instalacja sterownika rusza sama: przy zegarze systemowym pojawia się komunikat o wykryciu nowego urządzenia, a po chwili informacja, że urządzenie jest gotowe do użycia.
3. W Tinytag Explorer otwórz Opcje, następnie Opcje komunikacji, i zaznacz w pełni automatyczne wykrywanie portu COM.
4. Wepnij wtyk jack 3,5 mm do gniazda rejestratora.
5. Ustaw parametry serii - interwał zapisu, sposób startu, opis serii i progi alarmowe - i uruchom rejestrator.
6. Po zakończonej serii podłącz rejestrator ponownie i pobierz dane. Program pokaże je jako wykres albo tabelę odczytów, które można wyeksportować do innych programów.

Z jakimi rejestratorami Tinytag współpracuje

Transit 2 - rejestrator transportowy

• TG-4080 - rejestrator temperatury do transportu i logistyki z czujnikiem wewnętrznym.

Talk 2 - rejestratory kompaktowe

• TK-4014 - rejestrator temperatury z czujnikiem wewnętrznym.
• TK-4023 - rejestrator temperatury z zewnętrzną sondą termistorową PB-5005-0M6.
• TK-4702-PK - rejestrator napięcia 0-25 V DC do czujników analogowych.
• TK-4703-PK - rejestrator napięcia 0-2500 mV do czujników analogowych.
• TK-4802-PK - rejestrator prądu stałego 0-20 mA do pętli pomiarowej.

Rejestratory napięcia i prądu Talk 2 dostają w komplecie przewód wejściowy CAB-3233, którym doprowadza się sygnał z czujnika. To inny przewód niż CAB-0005-USB - dane z tych rejestratorów pobiera się kablem opisanym na tej stronie.

Rejestratory stężenia CO₂

• TGE-0010 - rejestrator CO₂ w zakresie 0-2000 ppm.
• TGE-0011 - rejestrator CO₂ w zakresie 0-5000 ppm.

Producent wycofał rejestratory CO₂ ze sprzedaży w 2026 roku z powodu braku podzespołów. Kabel nadal obsługuje egzemplarze, które już pracują.

Jeżeli oznaczenie Twojego rejestratora to TG-4080, zaczyna się od TK albo jest jednym z rejestratorów CO₂ TGE-0010 i TGE-0011, to jest właściwy kabel. Rejestratory Ultra 2, Plus 2, View 2, Aquatic 2 i Splash 2 łączą się z komputerem inaczej - rozdziela je tabela poniżej.

Które połączenie pasuje do którego rejestratora

Tinytag ma trzy sposoby połączenia rejestratora z komputerem i nie są one zamienne - różnią się samym złączem. Zanim zamówisz, sprawdź w tabeli rodzinę swojego urządzenia.

Transit 2 jest jedyną rodziną, którą obsługują dwie drogi: ten kabel i pad indukcyjny ACS-3030. Kabel jest tańszy i wystarcza, gdy rejestratory odczytuje się pojedynczo. Pad nie wymaga wpinania wtyku - rejestrator kładzie się na nim i odczytuje jeden po drugim - więc przydaje się tam, gdzie z transportu wraca jednocześnie wiele urządzeń.

Czego tym kablem nie zastąpisz

W ofercie Tinytag jest kilka przewodów o podobnych kodach. Służą do czego innego i nie zastępują się nawzajem.

Sam kabel czy zestaw z oprogramowaniem

Do pracy potrzebne są dwie rzeczy: ten kabel i program Tinytag Explorer. Producent sprzedaje je osobno albo razem, w zestawie SWPK-5-USB, który kosztuje mniej niż kabel i program kupione oddzielnie.

• Masz już Tinytag Explorer i dokupujesz rejestrator albo wymieniasz zużyty kabel - wystarczy sam CAB-0005-USB.
• Zaczynasz od zera z rejestratorem Transit 2 albo Talk 2 - korzystniej wychodzi zestaw SWPK-5-USB.
• Odczytujesz rejestratory na kilku komputerach - dokup same kable, po jednym na stanowisko.

Tinytag Explorer 7.1 jest bezpłatną aktualizacją dla posiadaczy wcześniejszych wersji, a przed zakupem producent udostępnia wersję demonstracyjną programu.

Parametry techniczne

Zakres systemów podajemy za aktualnymi wymaganiami minimalnymi programu Tinytag Explorer. Starsza instrukcja samego kabla wymienia jeszcze Windows Vista - kabel działa na takich komputerach, ale aktualnej wersji programu się na nich nie zainstaluje.

Do laptopa, który ma wyłącznie gniazda USB-C, potrzebna jest zwykła przejściówka z USB-C na USB typu A.

Gdy rejestrator nie odpowiada

Instrukcja kabla (9800-0032), wspólna dla CAB-0005-USB i CAB-0007-USB, podaje cztery rzeczy do sprawdzenia, zanim uzna się połączenie za uszkodzone:

• czy na komputerze jest aktualna wersja Tinytag Explorer (menu Pomoc, pozycja O programie);
• czy wtyk USB siedzi pewnie w porcie komputera;
• czy w programie włączono automatyczne wykrywanie portu komunikacyjnego;
• czy bateria rejestratora nie jest rozładowana.

Z naszego doświadczenia warto też sprawdzić, czy wtyk jack wszedł do gniazda rejestratora do końca, i spróbować innego portu USB, najlepiej bezpośrednio w komputerze, a nie przez koncentrator. Jeżeli to nie pomoże, napisz do nas - ustalimy, czy problem leży po stronie kabla, komputera czy rejestratora.

Ograniczenie SELV przy rejestratorach napięcia i prądu

Producent zastrzega, że rejestrator z podłączonym kablem wolno łączyć wyłącznie z obwodami o bardzo niskim napięciu bezpiecznym (SELV): do 30 V rms, 42 V wartości szczytowej albo 60 V napięcia stałego, oddzielonymi od napięć niebezpiecznych izolacją podwójną lub wzmocnioną. Dotyczy to całego toru pomiarowego, a nie samego kabla.

W praktyce ma to znaczenie przy rejestratorach napięcia i prądu Talk 2 - TK-4702-PK, TK-4703-PK i TK-4802-PK. Ich zakresy wejściowe mieszczą się poniżej tego limitu, ale obwód, do którego się je wpina, musi go respektować. Przy pomiarach w instalacjach o wyższym napięciu potrzebny jest przetwornik albo separator - napisz do nas, dobierzemy rozwiązanie.

Zastosowania praktyczne

• transport chłodniczy: programowanie rejestratorów Transit 2 przed załadunkiem i odczyt po dostawie, gdy trzeba udokumentować warunki przewozu;
• magazyny i chłodnie: cykliczny odczyt rejestratorów Talk 2 rozstawionych w strefach składowania;
• jakość powietrza w biurach, szkołach i salach konferencyjnych: konfiguracja i odczyt posiadanych rejestratorów CO₂ Tinytag przy ocenie wentylacji;
• utrzymanie ruchu: odczyt rejestratorów napięcia i prądu Talk 2 pracujących przy czujnikach analogowych i pętlach 0-20 mA;
• serwis w terenie: lekki kabel jedzie w torbie razem z laptopem, więc dane pobierzesz u klienta, bez zabierania rejestratora do biura.

Zanim kupisz

• Sprawdź oznaczenie rejestratora: TG-4080, TK albo TGE-0010 i TGE-0011 - ten kabel; TGU, TGP, TV albo CR - CAB-0007-USB; TG-4100 (Aquatic 2) i TG-4105 (Splash 2) - pad ACS-3030.
• Jeżeli nie masz jeszcze programu, porównaj sam kabel z zestawem SWPK-5-USB - zestaw wychodzi taniej niż obie pozycje osobno.
• Jeżeli odczytujesz tylko Transit 2, a urządzeń jest dużo, rozważ pad ACS-3030 zamiast kabla albo obok niego.

Podsumowanie

CAB-0005-USB to akcesorium obowiązkowe: bez niego rejestratorów Talk 2 i CO₂ nie da się ani zaprogramować, ani odczytać, a Transit 2 wymaga albo jego, albo padu. Metr długości, zasilanie z portu USB, samoczynna instalacja sterownika i automatyczne wykrywanie portu sprawiają, że stanowisko odczytowe przygotujesz w kilka minut. Jeżeli pracujesz z rejestratorami w kilku miejscach, zamów od razu drugi egzemplarz - to najtańsze zabezpieczenie ciągłości pomiarów.

Kod tego kabla bywa zapisywany na kilka sposobów: CAB-0005-USB, CAB 0005 USB, CAB0005USB albo w skrócie CAB-0005, a marka raz jako Tinytag, raz jako Tiny Tag. Przy zamówieniu decyduje pełny kod CAB-0005-USB.

Pozostały osprzęt do rejestratorów Tinytag znajdziesz w akcesoriach do rejestratorów.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: dane producenta Gemini Data Loggers (karta katalogowa Offload Connections, instrukcja kabla 9800-0032, wymagania programu Tinytag Explorer 9800-0052).
