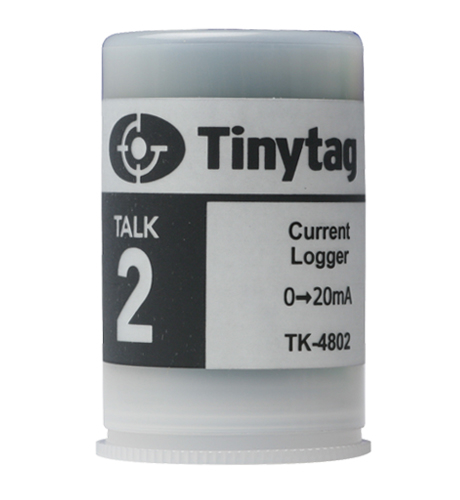

Tinytag Talk 2 TK-4802-PK – rejestrator prądu stałego 0-20 mA do pętli pomiarowej

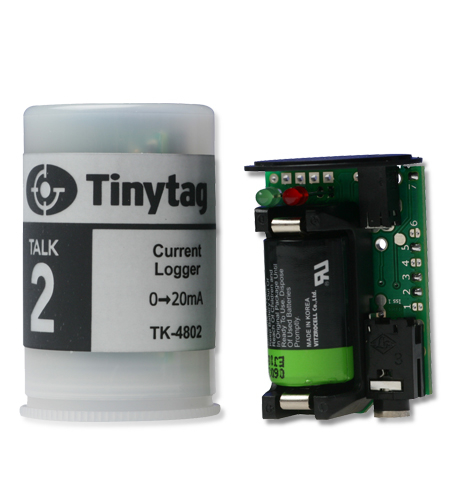

Pętla prądowa 4-20 mA to najczęstszy sposób przesyłania sygnału z przetwornika ciśnienia, poziomu czy przepływu - odporny na zakłócenia i na spadki napięcia w długim przewodzie. Tinytag Talk 2 TK-4802-PK wpina się w taką pętlę i zapisuje jej przebieg do 16 000 odczytów we własnej pamięci nieulotnej, bez sterownika i bez systemu nadrzędnego. To jeden z rejestratorów napięcia i prądu Tinytag w obudowie wielkości kasety na film 35 mm. Jako wyłączny dystrybutor Tinytag w Polsce dobierzemy konfigurację do Twojej instalacji.

Dlaczego ciągły zapis sygnału opłaca się bardziej niż pomiar doraźny

Pomiar miernikiem ręcznym pokazuje jedną chwilę. Problemy, które psują instalacje, wyglądają inaczej: krótkie zaniki sygnału, powolny dryf przetwornika przez kilka tygodni, nocne skoki obciążenia. Rejestrator z interwałem od 1 sekundy do 10 dni łapie jedne i drugie, a dwa programowalne alarmy z zatrzaskiem zapamiętują przekroczenie nawet wtedy, gdy wartość wróciła do normy, zanim ktokolwiek spojrzał na instalację.

Co mierzy i z czym współpracuje

Rejestrator mierzy prąd stały od 0 do 20 mA, a w razie potrzeby czyta dalej, do 27,5 mA. Obejmuje więc cały standard 4-20 mA razem z zapasem na sygnalizację awarii przetwornika, a prąd poniżej 4 mA widać na wykresie jako przerwę w pętli. Producent wymienia jako typowe źródła sygnału czujniki CO₂, cęgi prądowe oraz przetworniki ciśnienia, przepływu i natężenia światła.

• dokładność ±0,2 % odczytu ±10 µA, rozdzielczość 1 µA lub lepsza
• stabilność temperaturowa 0,001 mA na każdy stopień odchyłki od +25 °C
• impedancja wejściowa 75 Ω, maksymalne przeciążenie 50 mA
• maksymalne napięcie w obwodzie 30 V DC

⚠ Rejestrator do wnętrz - IP30

Obudowa ma stopień ochrony IP30 i nie jest wodoodporna, podobnie jak przewód wejściowy. Rejestrator pracuje od -40 °C do +85 °C, ale w wilgoci, w szafie na zewnątrz albo w studni trzeba go osłonić. Do pomiaru pętli w miejscach mokrych właściwy jest rejestrator prądu w obudowie IP68 z serii Plus 2 (TGP-4804), który sprowadzamy na zamówienie.

Pomiar krok po kroku

1. Skonfiguruj rejestrator w programie Tinytag Explorer przez kabel CAB-0005-USB: interwał, tryb zapisu (wartość bieżąca, minimum lub maksimum), dwa progi alarmowe i start natychmiastowy albo opóźniony do 45 dni.
2. Rozłącz pętlę w dogodnym miejscu i wepnij rejestrator szeregowo przez przewód wejściowy: żyła żółta (pierścień wtyku) to wejście sygnału, czarna (tuleja) to masa.
3. Żyły białej (końcówka wtyku) nie trzeba podłączać - to linia sygnalizująca moment pomiaru, która na około 85 ms zmienia stan z 0 V na +3,5 V.
4. Sprawdź, czy napięcie w obwodzie nie przekracza 30 V DC, a prąd 50 mA.
5. Dane pobierzesz bez zatrzymywania zapisu tylko przy interwale ustawionym w minutach.
6. Po pomiarze pobierz dane, przeskaluj miliampery na jednostki procesowe i porównaj przebieg ze wskazaniami sterownika.

Co jest w zestawie i czego jeszcze potrzebujesz

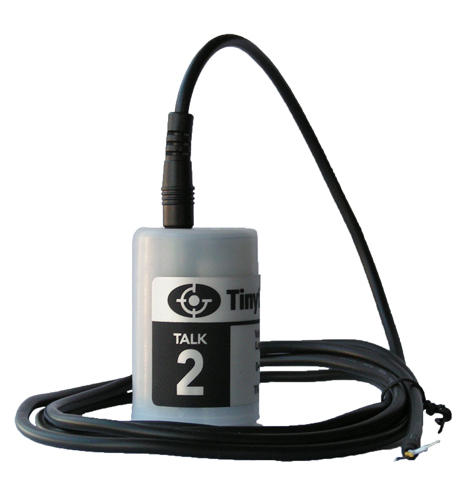

Oznaczenie -PK znaczy, że rejestrator jest dostarczany z przewodem wejściowym CAB-3233 - trzyżyłowym, o długości 1,5 m, zakończonym wtykiem jack 2,5 mm. Ten sam przewód obsługuje rejestratory napięcia TK-4702-PK i TK-4703-PK. Osobno zamawia się go tylko jako część zamienną.

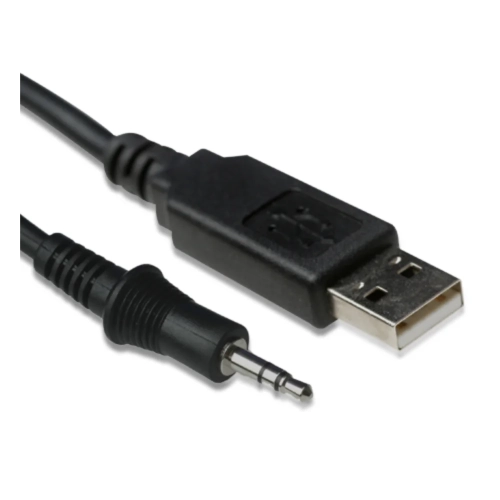

Do konfiguracji i odczytu potrzebne są program Tinytag Explorer i kabel CAB-0005-USB, najtaniej razem jako zestaw SWPK-5-USB. Dane zdejmuje się kablem - Talk 2 nie ma łączności radiowej. Rejestratory Talk 2 nie mają też startu magnesem.

Dane techniczne Tinytag Talk 2 TK-4802-PK

Bateria i wzorcowanie

Przed wymianą baterii rejestrator trzeba zatrzymać, a po wyjęciu starej odczekać pięć minut przed włożeniem nowej; dane zostają w pamięci. Producent zaleca coroczne sprawdzenie wskazań względem wzorcowanego miernika odniesienia. Świadectwo wzorcowania z odniesieniem do wzorca państwowego dostarczamy na zamówienie.

Gdzie sprawdza się rejestrator pętli prądowej

• kontrola przetworników ciśnienia, poziomu i przepływu w standardzie 4-20 mA
• zapis stężenia CO₂ z czujnika z wyjściem prądowym
• pomiar poboru prądu z cęgami prądowymi z wyjściem 0-20 mA
• diagnostyka instalacji, w której sterownik pokazuje wartość niezgodną z oczekiwaniem
• weryfikacja sygnału przed odbiorem instalacji i po modernizacji
• stacje uzdatniania wody, oczyszczalnie i węzły bez systemu nadrzędnego

Zanim kupisz

Jeśli czujnik oddaje napięcie, a nie prąd, właściwe są TK-4702-PK (0-25 V DC) albo TK-4703-PK (0-2500 mV). Gdy wynik ma być widoczny na miejscu, wybierz TV-4804 z wyświetlaczem, który mierzy prąd do 25 mA.

Oznaczenia i warianty pisowni

Rejestrator bywa zapisywany jako Tinytag Talk 2 TK-4802-PK, Talk2 TK-4802, TK4802PK albo TK-4802. Przy zamówieniu decyduje kod katalogowy TK-4802-PK.

Dlaczego Omnic

Jako wyłączny dystrybutor Tinytag w Polsce dostarczamy rejestrator z przewodem, programem i kablem z jednego źródła i pomagamy wpiąć go w pętlę bez przerywania pracy instalacji dłużej, niż to konieczne. Napisz do nas - przygotujemy ofertę w 24 h.
