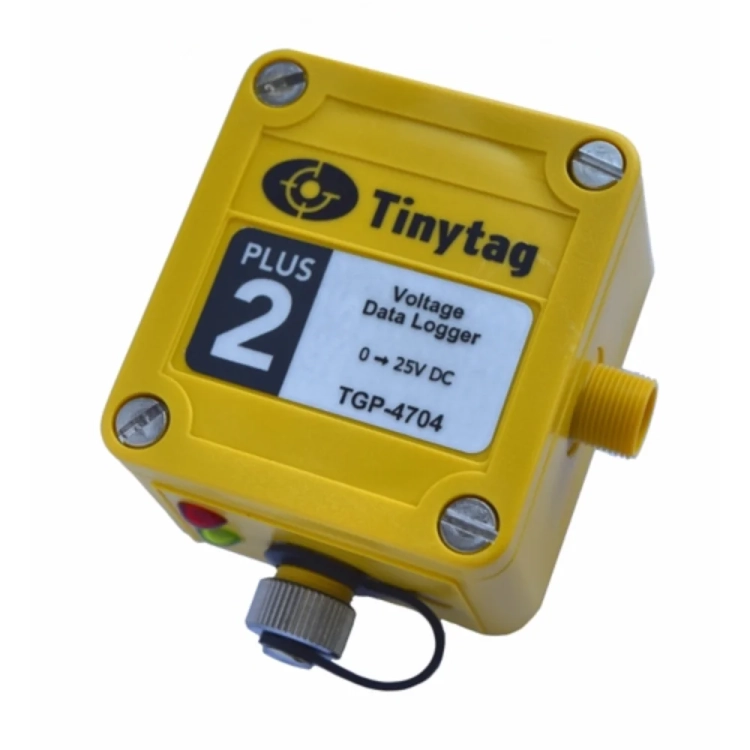

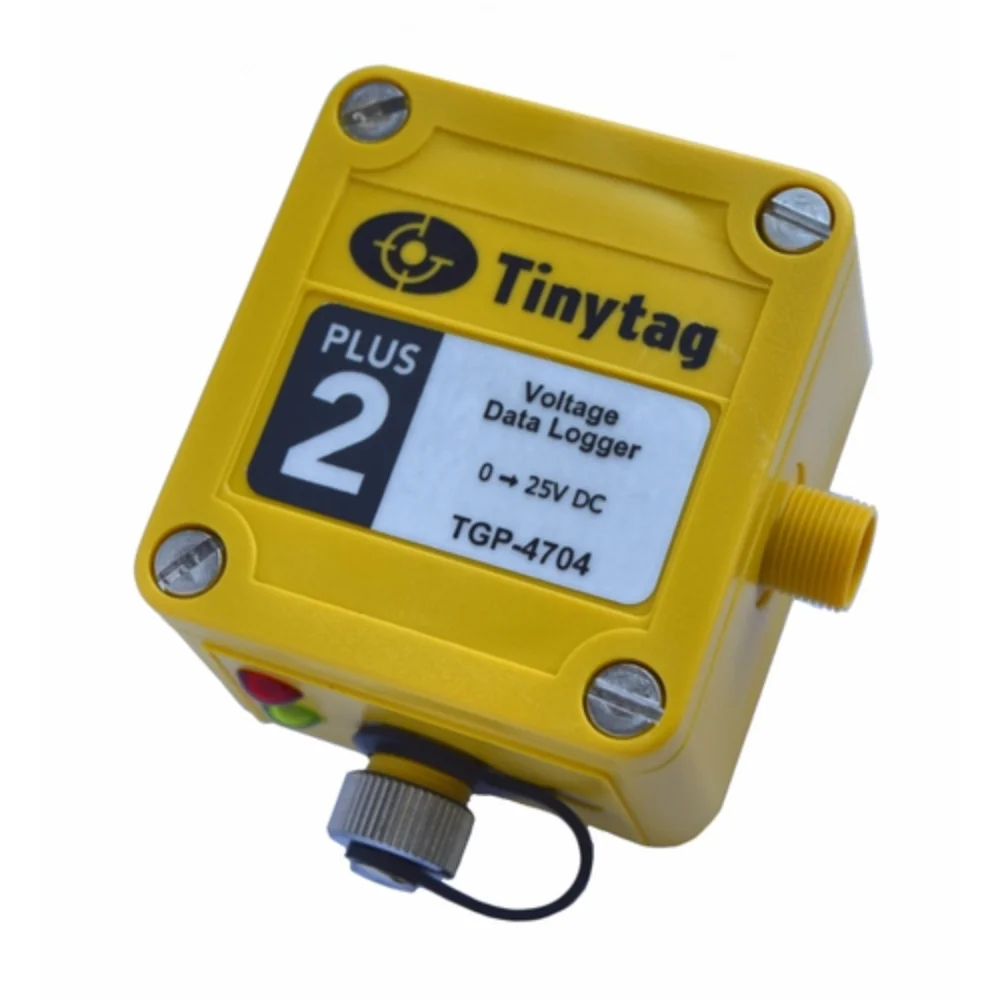

Tinytag TGP-4704 – wodoodporny rejestrator napięcia DC 0-25V z wejściem kablowym

Tinytag TGP-4704 to rejestrator napięcia stałego z rodziny Tinytag Instrumentation, zamknięty w wodoszczelnej obudowie Plus 2 o klasie ochrony IP68. Mierzy napięcie od 0 do 25 V DC z rozdzielczością 1 mV i zapisuje do 32 000 odczytów w pamięci nieulotnej. Sam w sobie nie mierzy temperatury ani wilgotności - jego zadaniem jest zapisywać sygnał analogowy z dowolnego czujnika, który podaje napięcie na wyjściu. Jako autoryzowany dystrybutor Tinytag w Polsce dostarczamy TGP-4704 z przewodem wejściowym, oprogramowaniem i opcjonalnym skalowaniem fabrycznym.

Rejestrator, który zamienia obcy czujnik w rejestrowany parametr

Większość rejestratorów Tinytag ma czujnik na stałe. TGP-4704 jest inny: przychodzi z pustym wejściem i czeka na sygnał z zewnątrz. Podłącza się do niego przetwornik ciśnienia, czujnik przepływu, sondę poziomu, deszczomierz albo licznik osób - wszystko, co na wyjściu podaje napięcie w paśmie 0-25 V DC. Rejestrator zapisuje ten sygnał w regularnych odstępach i oddaje jako plik, który dalej analizuje się w programie Tinytag Explorer SWCD-0040.

To rozwiązanie ma jedną zaletę, której nie da inaczej: pozwala prowadzić długoterminowy zapis z czujnika, który sam żadnej pamięci nie ma. Przetwornik ciśnienia w studni albo czujnik przepływu w węźle cieplnym podaje wartość chwilową i tyle. Dopiero rejestrator zamienia ten strumień w historię, którą można porównać, wydrukować i dołączyć do protokołu.

Napisz do nas - jako autoryzowany dystrybutor Tinytag w Polsce sprawdzimy, czy Twój czujnik pasuje do TGP-4704, i przygotujemy ofertę w 24 h.

Dokładność 0,2 % odczytu ±20 mV - co ta liczba znaczy przy konkretnym napięciu

Producent podaje dokładność jako sumę dwóch członów: procentu od mierzonej wartości i stałego marginesu ±20 mV. Ten drugi człon jest tu ważniejszy niż pierwszy, bo nie maleje razem z sygnałem. Poniżej ta sama specyfikacja przeliczona na kilka typowych punktów pracy.

Wniosek jest praktyczny i wart minuty zastanowienia przed zamówieniem: TGP-4704 pokazuje pełnię możliwości przy sygnałach od kilku do 25 V. Jeśli czujnik oddaje 0-2,5 V albo 0-1 V, ten sam stały margines ±20 mV zaczyna dominować i procentowy błąd rośnie kilkukrotnie. W takim przypadku właściwym wyborem jest wersja TGP-4703 na pasmo 0-2,5 V, gdzie margines stały wynosi ±10 mV, a rozdzielczość 0,1 mV - albo rejestrator Tinytag Talk 2 TK-4703-PK z rodziny Talk 2 na sygnały milowoltowe.

Drugi parametr wart sprawdzenia to impedancja wejściowa 250 kΩ. Dla większości przetworników przemysłowych z aktywnym wyjściem napięciowym jest to obciążenie pomijalne. Przy źródłach o wysokiej impedancji własnej - na przykład przy dzielnikach rezystorowych albo czujnikach pasywnych - warto sprawdzić, czy prąd pobierany przez wejście nie zaniża odczytu.

Który rejestrator do jakiego sygnału

Rodzina Tinytag Instrumentation jest zbudowana wokół jednej zasady: obudowa i elektronika logowania są wspólne, a różni się wejście. Wybór modelu wynika więc z tego, co podaje czujnik, i z tego, czy potrzebny jest wyświetlacz na miejscu.

Najczęstsza pomyłka przy zamówieniu dotyczy pętli prądowej. Sygnał 4-20 mA, standard w automatyce przemysłowej, nie jest napięciem i TGP-4704 go nie zmierzy. Do pętli prądowej służą modele z wejściem prądowym - TGP-4804 albo Tinytag View 2 TV-4804 z wyświetlaczem. Odwrotnie, przetwornik z wyjściem 0-10 V mieści się w paśmie TGP-4704 z zapasem.

Pozycje bez odnośnika nie są obecnie dostępne w naszym sklepie - napisz do nas, sprowadzamy je na zamówienie.

Skalowanie fabryczne - odczyt od razu w barach i litrach na minutę

Rejestrator zapisuje domyślnie wolty, a wolty rzadko są tym, co naprawdę interesuje. Producent oferuje usługę skalowania fabrycznego: rejestrator konfigurowany jest pod konkretny czujnik i od razu prezentuje wynik w jednostkach mierzonej wielkości. Przetwornik ciśnienia 0-10 V odpowiadający zakresowi 0-16 bar pokaże po prostu bary, a czujnik przepływu litry na minutę.

Różnica jest większa, niż się wydaje. Przeliczanie napięcia na jednostki procesowe w arkuszu kalkulacyjnym po każdym odczycie działa, ale wprowadza krok, w którym łatwo o pomyłkę - zwłaszcza gdy dane odczytuje ktoś inny niż osoba, która stawiała czujnik. Skalowanie zaszyte w rejestratorze eliminuje ten krok i sprawia, że wykres jest czytelny dla każdego, kto go otworzy.

Usługa jest wykonywana fabrycznie na etapie zamówienia i wymaga podania charakterystyki czujnika - zakresu wejściowego, odpowiadającego mu zakresu wyjściowego i jednostki. Skontaktuj się z nami przed zamówieniem, a sprawdzimy u producenta, czy Twój czujnik da się w ten sposób obsłużyć.

Specyfikacja techniczna Tinytag TGP-4704

Dane pochodzą z karty katalogowej producenta w wydaniu 3 z 10 lutego 2023 roku oraz ze strony produktowej Gemini Data Loggers.

Start pomiaru, alarmy i rodzaje odczytu

Trzy sposoby uruchomienia zapisu

Rejestrator można uruchomić natychmiast po konfiguracji, ustawić start opóźniony o zadany czas albo o konkretną datę i godzinę - do 45 dni naprzód - albo zostawić go w gotowości i wystartować na miejscu magnes ACS-6000. Ta ostatnia droga jest w praktyce najwygodniejsza przy instalacjach terenowych: rejestrator konfiguruje się przy biurku, a pomiar rusza dokładnie w chwili, w której czujnik znajdzie się na swoim miejscu. Obudowa pozostaje zamknięta, komputer nie jest potrzebny.

Zielona dioda pokazuje stan bez otwierania urządzenia: pojedynczy błysk co osiem sekund oznacza oczekiwanie na start, a co cztery sekundy - trwający zapis.

Wartość bieżąca, minimum i maksimum

Przy interwale liczonym w minutach albo godzinach pomiędzy dwoma odczytami może zmieścić się cały skok napięcia i przepaść bez śladu. TGP-4704 zapisuje dlatego nie tylko wartość w momencie odczytu, ale też minimum i maksimum zanotowane w całym interwale. Krótkie zapady zasilania, chwilowe skoki ciśnienia i impulsy z czujnika zostają w danych, nawet jeśli próbkowanie jest rzadkie.

Dwa alarmy z zatrzaskiem

Dwa niezależne progi alarmowe można ustawić na przekroczenie w górę i w dół. Funkcja zatrzasku sprawia, że raz wyzwolony alarm pozostaje widoczny do czasu ręcznego skasowania - przy odbiorze instalacji od razu widać, że coś się wydarzyło, nawet jeśli parametr wrócił potem do normy.

Przewód wejściowy i odczyt danych

Rejestrator jest dostarczany razem z przewodem Tinytag CAB-3239 o długości 1,5 m. Producent zaznacza, że osobne zamówienie przewodu jest potrzebne tylko jako część zamienna albo drugi komplet - na przykład wtedy, gdy jeden rejestrator obsługuje na zmianę dwa stanowiska i wygodniej zostawić przewód przy każdym z czujników.

CAB-3239 to przewód pięciożyłowy o złączu w klasie IP68, przystosowany do tych samych warunków co obudowa rejestratora. Nie należy go mylić z przewodem CAB-3233, który ma trzy żyły, zakończony jest wtykiem jack i pasuje tylko do rejestratorów rodziny Talk 2. Kryterium jest proste: jeśli oznaczenie rejestratora zaczyna się od TK, potrzebny jest CAB-3233; przy TGP, TV, TR, TGPR i TE - CAB-3239.

Dane pobiera się osobną drogą, przez kabel CAB-0007-USB wspólny dla rodzin Ultra 2, Plus 2 i View 2. Przewód wejściowy doprowadza sygnał z czujnika, kabel odczytowy przenosi zapisane dane do komputera - to dwie różne ścieżki i dwa różne akcesoria.

Gdzie TGP-4704 sprawdza się najlepiej

Wodoszczelna obudowa IP68 i szerokie pasmo napięciowe kierują ten rejestrator tam, gdzie czujnik już jest, a brakuje pamięci i dokumentacji.

• Instalacje wodno-kanalizacyjne - zapis ciśnienia i przepływu z przetworników w studniach i komorach
• Systemy HVAC - rejestracja sygnałów z czujników ciśnienia różnicowego i przepływu powietrza
• Monitoring środowiskowy - deszczomierze, sondy poziomu wody i czujniki wilgotności gleby
• Energetyka i zasilanie awaryjne - kontrola napięcia baterii i układów zasilania w paśmie do 25 V
• Utrzymanie ruchu - długoterminowa obserwacja parametru procesowego przed decyzją o modernizacji
• Instalacje fotowoltaiczne i systemy 12 V oraz 24 V - zapis napięcia w obwodach niskiego napięcia
• Liczniki przepływu osób i pojazdów - rejestracja sygnału z czujników zliczających

Oznaczenia i warianty pisowni

Ten sam rejestrator występuje w zapytaniach jako TGP-4704, TGP4704 oraz TGP 4704. Rodzina bywa zapisywana jako Tinytag Plus 2, TinyTag Plus 2, Tinytag Plus2 i Plus 2, a cała linia jako Tinytag Instrumentation. Przewód wejściowy to CAB-3239 albo CAB3239, oprogramowanie SWCD-0040 albo SWCD0040, magnes ACS-6000 albo ACS6000.

W polskiej terminologii urządzenie nazywane jest rejestratorem napięcia, rejestratorem napięcia stałego, loggerem napięcia, data loggerem napięcia albo rejestratorem sygnału analogowego. Odpowiednik angielski to voltage data logger albo DC voltage logger.

Dlaczego Omnic

Jako autoryzowany dystrybutor Tinytag w Polsce dostarczamy rejestratory TGP-4704 razem z przewodem wejściowym, oprogramowaniem i akcesoriami. Pomagamy dobrać model do sygnału z Twojego czujnika, sprawdzamy u producenta możliwość skalowania fabrycznego i doradzamy przy konfiguracji pierwszego pomiaru. Napisz do nas - przygotujemy ofertę w 24 h i skompletujemy cały tor pomiarowy, a nie sam rejestrator.
