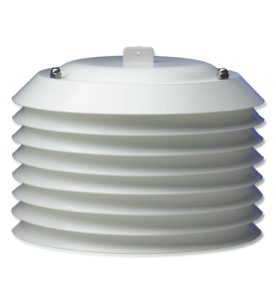

Tinytag ACS-5050 – osłona meteorologiczna typu Stevenson do rejestratorów Tinytag

Rejestrator wystawiony na bezpośrednie słońce przestaje mierzyć temperaturę powietrza, a zaczyna mierzyć temperaturę własnej obudowy. Osłona ACS-5050 rozwiązuje ten problem tak, jak robią to stacje meteorologiczne od stu pięćdziesięciu lat: odcina promieniowanie słoneczne i opady, zostawiając powietrzu swobodny przepływ wokół urządzenia. Jako autoryzowany dystrybutor Tinytag w Polsce dostarczamy oryginalne osłony razem z rejestratorami i akcesoriami montażowymi.

Dlaczego rejestrator w słońcu pokazuje nieprawdę

Czujnik temperatury nie mierzy powietrza wprost - mierzy siebie i zakłada, że zrównał się z otoczeniem. Założenie trzyma się dopóty, dopóki jedynym sposobem wymiany ciepła jest kontakt z powietrzem. Gdy na obudowę pada słońce, dochodzi drugi kanał: promieniowanie. Ciemna obudowa nagrzewa się szybciej niż powietrze wokół niej i pociąga za sobą wynik pomiaru.

Efekt jest podstępny, bo nie wygląda na awarię. Dane są kompletne, wykres gładki, urządzenie sprawne - tylko wartości dzienne są zawyżone, a nocne nie, więc dobowa amplituda rośnie i cała seria przestaje być porównywalna z pomiarem ze stacji meteorologicznej. Dokładnie temu zapobiega osłona typu Stevenson: rejestrator siedzi w cieniu, ale w powietrzu, które swobodnie przez osłonę przepływa.

Napisz do nas - jako autoryzowany dystrybutor Tinytag w Polsce dobierzemy osłonę do posiadanych rejestratorów i przygotujemy ofertę w 24 h.

Co znajdziesz w zestawie

• Osłona wielotalerzowa - konstrukcja odcinająca promieniowanie z góry i z boków przy zachowaniu przepływu powietrza.
• Uchwyt montażowy - do przykręcenia osłony do podłoża albo do obejmy.
• Obejma U-bolt - do mocowania na słupku lub rurze.

Całość skręca się śrubami z nakrętkami motylkowymi, więc rozłożenie osłony do wymiany baterii albo do odczytu danych nie wymaga narzędzi. Przy pomiarach sezonowych to realna oszczędność czasu - operator zdejmuje rejestrator w rękawicach, bez klucza i bez ryzyka zgubienia drobnych elementów w trawie.

Wymiary i masa osłony ACS-5050

Dane z karty katalogowej producenta (dokument 1684, wydanie 2). Najważniejsza liczba w tej tabeli to przestrzeń wewnętrzna - 110 mm średnicy i 90 mm wysokości. To ona rozstrzyga, co się zmieści, niezależnie od nazwy serii.

Ile rejestratorów i jakich

Producent podaje, że osłona mieści dwa rejestratory w obudowie typu Plus/Ultra albo Talk. W praktyce oznacza to całą klasyczną linię USB, którą stawia się w terenie:

• TGU-4500 Tinytag Ultra 2 - temperatura i wilgotność względna z czujnikami wewnętrznymi, najczęstszy wybór do mikroklimatu.
• TGU-4017 Tinytag Ultra 2 - sama temperatura, czujnik wewnętrzny.
• TGU-4020 Tinytag Ultra 2 - z sondą termistorową wyprowadzoną poza osłonę, na przykład do gruntu.
• TK-4014 Tinytag Talk 2 - kompaktowy, mieści się z dużym zapasem.
• TK-4023 Tinytag Talk 2 - z zewnętrzną sondą termistorową.

Dwa gniazda w jednej osłonie to nie tylko oszczędność. Para rejestratorów w tym samym punkcie daje pomiar redundantny - jeśli jednemu skończy się bateria albo pamięć, seria nie ma dziury. Drugi wariant to rozdzielenie wielkości: jedno urządzenie na temperaturę i wilgotność, drugie z sondą wyprowadzoną do gruntu albo do wody.

Montaż w terenie

Obejma U-bolt obejmuje słupek o średnicy do 42 mm - pasuje więc do typowej rury ogrodzeniowej, masztu pomiarowego albo słupka wbitego specjalnie pod pomiar. Alternatywnie uchwyt przykręca się wprost do płaskiej powierzchni przez dwa otwory 9,4 mm w rozstawie 26,8 mm.

Przy pomiarach porównywalnych ze stacjami meteorologicznymi warto trzymać się dwóch zasad zawodowych: osłona na wysokości około dwóch metrów nad gruntem porośniętym trawą, z dala od ścian, dachów i nawierzchni utwardzonych, które oddają zmagazynowane ciepło. Sama osłona nie naprawi źle wybranego miejsca - wyeliminuje promieniowanie bezpośrednie, ale nie ciepło bijące od rozgrzanego betonu obok.

⚠ Czego osłona nie zapewnia

Osłona Stevensona to ekran radiacyjny, a nie obudowa hermetyczna - i taka właśnie ma być, bo szczelna skrzynka uniemożliwiłaby pomiar powietrza. Wynikają z tego trzy praktyczne konsekwencje.

• Nie podnosi klasy IP rejestratora. Osłona odcina padający deszcz, ale wilgoć z powietrza dociera do środka swobodnie. O odporności decyduje własna klasa szczelności urządzenia - sprawdź ją w karcie rejestratora przed rozłożeniem sprzętu na sezon.
• Nie zabezpiecza przed kradzieżą ani przed zwierzętami. Konstrukcja rozkłada się bez narzędzi - to zaleta w serwisie i słabość w miejscu publicznym.
• Nie wolno zasilać rejestratora w osłonie zasilaczem sieciowym. Zasilacz ACS-0005 producent przeznacza wyraźnie do pracy wewnątrz pomieszczeń. Rejestrator w osłonie pracuje na baterii.

Gdzie ACS-5050 sprawdza się w praktyce

• Mikroklimat i badania środowiskowe - porównywalne serie temperatury i wilgotności powietrza w terenie otwartym.
• Rolnictwo i sadownictwo - monitoring warunków w uprawie, w tunelu albo przy pryzmie.
• Leśnictwo i ochrona przyrody - długie serie w lesie, na łące albo na terenie chronionym, gdzie nie ma zasilania.
• Klimat miejski - badania wysp ciepła, porównanie punktów zacienionych i nasłonecznionych.
• Budownictwo i ekspertyzy - warunki zewnętrzne jako odniesienie dla pomiarów prowadzonych w budynku.
• Instalacje techniczne na dachu - temperatura powietrza jako odniesienie dla wydajności pomp ciepła i klimatyzacji.

Oznaczenia i warianty pisowni

Produkt bywa zapisywany jako ACS 5050, ACS5050 albo acs-5050, a marka jako Tinytag lub Tiny Tag. Sam element nosi w polskiej praktyce wiele nazw: osłona Stevensona, klatka meteorologiczna, osłona radiacyjna, osłona przeciwsłoneczna, ekran radiacyjny, osłona antyradiacyjna, daszek meteorologiczny, a po angielsku Stevenson screen i radiation shield. Wszystkie te określenia dotyczą tego samego rozwiązania. Typowe konteksty zapytań to uprawa, szklarnia, sad, łąka, las, pryzma kompostowa, dach i stacja pogodowa.

Dlaczego Omnic

Jako autoryzowany dystrybutor Tinytag w Polsce dostarczamy osłony, rejestratory, sondy i oprogramowanie z jednego źródła. Pomożemy dobrać zestaw do planowanego pomiaru, podpowiemy sposób montażu i interwał zapisu przy długich seriach terenowych. Napisz do nas - przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: sierpień 2026. Źródła: dane producenta.
