Gann FT 20 – sonda Pt100 do dużych komór i silosów z przewodem 20 metrów

W dużej komorze suszarniczej i w silosie punkt, który interesuje technologa, leży zwykle najdalej od drzwi – w środku zasypu albo w głębi stosu. Gann FT 20 sięga tam dwudziestoma metrami przewodu, a przyrząd zostaje przy wejściu albo w sterowni.

Sonda należy do serii Classic i jest akcesorium: sama nie ma wyświetlacza ani zasilania, a wynik pokazuje dopiero po podłączeniu do jednego z czterech mierników GANN Hydromette, które producent przy niej wymienia. Jako dystrybutor Gann w Polsce prowadzimy komplet tej rodziny sond razem z miernikami bazowymi – napisz do nas, a przygotujemy ofertę w 24 h.

Temperatura rdzenia to inna liczba niż temperatura powietrza i temperatura powierzchni

Materiał wyrównuje temperaturę od zewnątrz do środka. Powierzchnia deski, jastrychu czy pryzmy reaguje na otoczenie w ciągu minut, rdzeń – w ciągu godzin, a w grubym przekroju nawet dłużej. Dlatego pomiar termometrem powietrza albo pirometrem odpowiada na pytanie o warunki panujące wokół materiału, a nie o stan samego materiału.

W trzech sytuacjach ta różnica przestaje być szczegółem technicznym:

• obróbka fitosanitarna ISPM 15 – norma wymaga utrzymania w rdzeniu drewna co najmniej 56 °C przez 30 minut. Warunek dotyczy najzimniejszego punktu przekroju, więc temperatura powietrza w komorze go nie potwierdza;
• suszenie techniczne tarcicy – reżim suszenia prowadzi się według stanu materiału. Producent wymienia pracę w komorach suszarniczych jako podstawowe zastosowanie sond FT i podaje przy nich wprost suszenie w reżimie Sirex oraz obróbkę ISPM 15;
• pomiar wilgotności metodą oporową – wynik zależy od temperatury materiału, a nie od temperatury powietrza. Hydromette HT 85 T kompensuje ją automatycznie w zakresie od -10 do 90 °C.

Gann FT 20 – czym jest ta sonda i czego wymaga do pracy

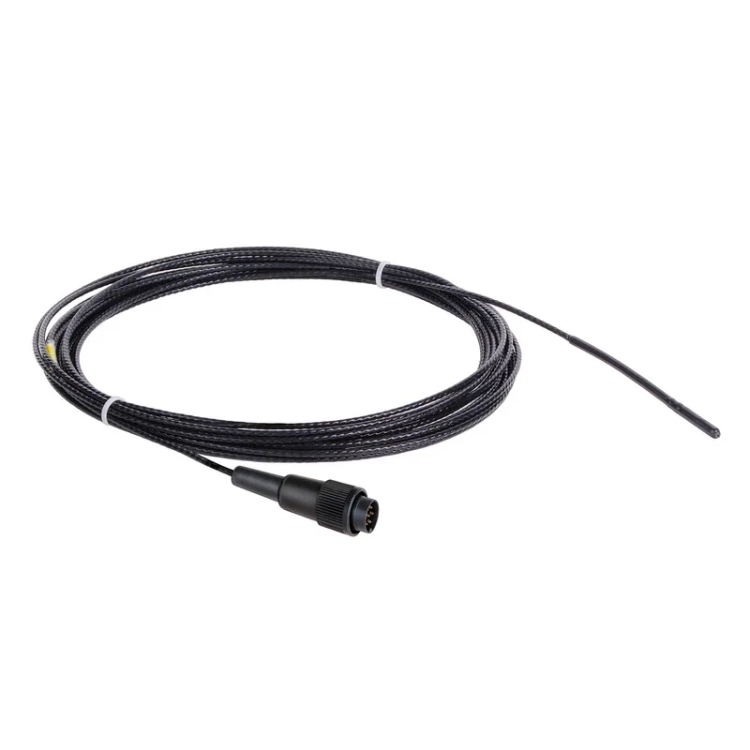

Gann FT 20 (nr referencyjny 31003198) to elastyczna sonda temperatury materiału z czujnikiem Pt100 umieszczonym na końcu przewodu o długości 20 m. Przewód ma powłokę teflonową odporną na wysoką temperaturę otoczenia, dzięki czemu może pozostać w komorze suszarniczej razem z materiałem. Średnica czujnika wynosi około 5,2 mm, a zakres pomiarowy sondy to od -20 do 120 °C.

Producent opisuje FT 20 jako sondę do pomiaru temperatury rdzenia różnych materiałów – drewna, materiałów budowlanych i materiałów sypkich. Czujnik wprowadza się w materiał, a odczyt pojawia się na mierniku bazowym po ustaleniu się wskazania, czyli wtedy, gdy wartość przestaje się zmieniać.

Sonda nie działa samodzielnie. Wymaga miernika GANN Hydromette z torem temperatury materiału Pt100 – producent dopuszcza do niej dokładnie cztery przyrządy, wszystkie z serii Classic.

Dwadzieścia metrów przewodu – duża komora i silos

Dwadzieścia metrów zmienia sposób pracy. Przewód pozwala umieścić czujnik w miejscu, do którego przy krótszej sondzie trzeba by wejść razem z przyrządem – w głębi zasypu, w środku dużej komory, w połowie długości suszarni tunelowej. Miernik zostaje przy drzwiach albo w sterowni.

Konstrukcja jest ta sama co w krótszych wersjach: czujnik Pt100 o średnicy około 5,2 mm i przewód w powłoce teflonowej. Rośnie natomiast masa – FT 20 waży 0,350 kg, czyli dwa razy tyle co FT 10 i osiem razy tyle co FT 2.

Przy tej długości warto z góry przewidzieć, którędy przewód opuści strefę pomiaru: przez właz, przez otwór technologiczny w ścianie komory albo wzdłuż konstrukcji. Raz ułożony przewód służy potem przez cały cykl.

Pięć długości przewodu – cała rodzina sond FT

Wszystkie pięć wersji ma identyczny czujnik Pt100 o średnicy około 5,2 mm, identyczny zakres pomiarowy od -20 do 120 °C i identyczną powłokę teflonową przewodu. Różni je wyłącznie długość przewodu, a wraz z nią masa i cena. Wybór sprowadza się więc do jednego pytania: jak daleko od miernika ma się znaleźć punkt pomiaru.

Masa rośnie niemal proporcjonalnie do długości przewodu, bo prawie cały jej przyrost przypada na sam kabel: FT 30 waży prawie dwanaście razy tyle co FT 2, choć czujnik ma ten sam.

Cztery mierniki Hydromette przyjmujące sondę FT 20

Producent wymienia przy sondach FT cztery przyrządy. Wszystkie należą do serii Classic i wszystkie mają to samo gniazdo siedmiostykowe, w które wpina się cała rodzina sond temperatury tej serii.

W tym zestawieniu wąskim gardłem jest sonda, a nie miernik. Tor temperatury materiału sięga w HT 85 T do 350 °C, a w pozostałych trzech przyrządach do 600 °C – podczas gdy FT 20 kończy skalę na 120 °C. Zmiana miernika na droższy nie podniesie więc górnej granicy pomiaru ani o stopień; podnosi ją wyłącznie zmiana sondy na inną z tej samej rodziny.

Działa to też w drugą stronę: przy pomiarach do 120 °C wszystkie cztery mierniki dają z tą sondą dokładnie ten sam wynik, więc o wyborze przyrządu decydują jego pozostałe tory pomiarowe, a nie temperatura.

Sondy temperatury materiału serii Classic – jedenaście pozycji do wyboru

Tor temperatury materiału obsługuje w serii Classic jedenaście sond. Dzielą się na trzy grupy: sztywne sondy wtykowe o krótkiej rurce, sondy zanurzeniowe o długiej rurce oraz elastyczne sondy FT na przewodzie. Pierwsze dwie grupy sięgają wyżej temperaturą, ostatnia – odległością.

Ostatnia kolumna wynika z zakresu toru: TT 480 i TT 600 sięgają do 600 °C, więc producent wymienia je wyłącznie przy trzech miernikach o takim torze. Sondy FT są dopuszczone do wszystkich czterech przyrządów.

Wybór między grupami jest wyborem między temperaturą a odległością. Sonda o sztywnej rurce sama wchodzi na głębokość swojej rurki i wytrzymuje więcej stopni, ale przyrząd musi być tuż obok. Sonda FT nie przekroczy 120 °C, za to pozwala odejść od punktu pomiaru na kilkanaście albo kilkadziesiąt metrów.

Sytuacja pomiarowa – czy sonda FT 20 to zmierzy

Granice zastosowania

• Górna granica 120 °C dotyczy sondy i nie da się jej obejść wyborem droższego miernika – tor przyrządu sięga znacznie wyżej niż sam czujnik.
• Dolna granica -20 °C jest węższa niż tor każdego z czterech mierników, które schodzą do -50 °C. Do pomiarów w mroźni sonda FT nie jest właściwym narzędziem.
• Sonda wymaga miernika bazowego – sama jest tylko czujnikiem na przewodzie.
• Czujnik trzeba wprowadzić w materiał. W materiale sypkim wsuwa się go wprost w zasyp, w drewnie litym i w twardych materiałach budowlanych potrzebny jest wcześniej wykonany otwór o średnicy dobranej do czujnika.
• Wskazanie ustala się z opóźnieniem. Czujnik musi najpierw przyjąć temperaturę otoczenia w miejscu pomiaru; wynik zdejmuje się dopiero wtedy, gdy wartość przestaje się zmieniać.
• Mierzony jest ten punkt, w którym stoi czujnik. Przy grubym przekroju rdzeń jest najzimniejszym miejscem materiału, więc głębokość wprowadzenia sondy decyduje o tym, co pokaże miernik.
• Sonda nie mierzy wilgotności ani temperatury powietrza – to osobne tory i osobne akcesoria.
• Strona produktowa producenta nie podaje dla sond FT klasy dokładności czujnika Pt100 ani stopnia ochrony IP. Jeżeli protokół pomiarowy wymaga tych danych, potwierdzimy je u producenta przed zamówieniem.

Żaden fabryczny zestaw nie zawiera sondy FT

Cennik GANN 3.2025 opisuje przy każdym mierniku Hydromette skład zestawów fabrycznych. Cztery przyrządy zgodne z sondą FT 20 mają razem czternaście takich zestawów i w żadnym z nich nie ma sondy temperatury materiału – zestawy zawierają elektrody wilgotnościowe, przewód pomiarowy i walizkę.

Praktyczny wniosek jest prosty: kupując nawet najbogatszy zestaw fabryczny, nie otrzymuje się niczego, czym można zmierzyć temperaturę rdzenia. Tor Pt100 jest w mierniku obecny od początku, ale pozostaje nieużywany do czasu dokupienia sondy. Ta sama uwaga dotyczy pozostałych sond temperatury serii Classic.

Kontrola toru pomiarowego i przedłużenie przewodu

Wynik odbiegający od oczekiwań może mieć dwie przyczyny: nietypowy stan materiału albo usterka toru pomiarowego. Producent przewiduje dla czterech mierników zgodnych z sondą FT 20 osobne narzędzie do ich rozdzielenia.

• Adapter testowy do temperatury (31006072) – wpięty w gniazdo zamiast sondy powinien dać przy ustawieniu „temperatura 200° / T” wskazanie 0 °C z tolerancją ±0,5 °C. Jeżeli miernik pokazuje tę wartość, tor przyrządu jest sprawny i przyczyny trzeba szukać po stronie sondy albo materiału. Producent podaje przy tym adapterze dokładnie te cztery mierniki, które przyjmują sondy FT.
• Przewód przedłużający MK 15 (31006710) – jedyna pozycja siedmiostykowa w cenniku producenta, przeznaczona do przyrządów serii Classic. Przy sondzie FT rzadko jest potrzebna, bo odległość zapewnia sam przewód sondy; producent nie wypisuje przy tym przewodzie listy zgodnych sond, więc dobór do konkretnego egzemplarza warto z nami potwierdzić.
• Bateria alkaliczna 9 V (31005220) – zasilanie mierników Hydromette. Przy pomiarach ciągnących się przez cały cykl suszenia zapasowa bateria jest tańsza niż przerwany pomiar.

Dane techniczne Gann FT 20

Masa i długość przewodu są jedynymi parametrami, którymi FT 20 różni się od pozostałych czterech wersji rodziny FT.

Siedem sytuacji dla sondy FT 20

1. Duża komora suszarnicza. Dwadzieścia metrów pozwala umieścić czujnik w środku stosu oddalonym od drzwi i wyprowadzić przewód przez otwór technologiczny.
2. Silos i wysoki zasobnik. Punkt pomiaru leży w głębi zasypu, a przewód wychodzi ponad właz – bez wchodzenia do zbiornika.
3. Suszarnia tunelowa i przelotowa. Materiał przesuwa się przez strefy o różnej temperaturze, a stały punkt pomiarowy pokazuje, co dzieje się w rdzeniu na każdym etapie.
4. Zasobnik zrębków i biomasy. Samozagrzewanie kontroluje się z bezpiecznej odległości, a nie z góry pryzmy.
5. Betonowanie masywne. Ciepło hydratacji w rdzeniu elementu narasta przez wiele godzin, a sonda zostaje w deskowaniu na cały ten czas.
6. Punkt pomiarowy przy maszynie. Przyrząd zostaje na wózku pomiarowym albo przy pulpicie, a czujnik siedzi w materiale – nikt nie przenosi miernika co pół godziny.
7. Pomiar wilgotności drewna z kompensacją temperatury. Metoda oporowa zależy od temperatury materiału; Hydromette HT 85 T kompensuje ją automatycznie w zakresie od -10 do 90 °C.

Którą sondę FT wybrać

FT 20 wybiera się wtedy, gdy punkt pomiaru leży daleko od miejsca, w którym stoi obsługa – w dużej komorze, w silosie, w suszarni przelotowej. Jeżeli dziesięć metrów wystarcza, lżejsza i tańsza będzie FT 10.

Niezależnie od wybranej długości sonda pozostaje akcesorium: żeby zaczęła pokazywać liczby, potrzebny jest HT 85 T, UNI 1, UNI 2 albo RTU 600. Jesteśmy dystrybutorem Gann w Polsce – pomożemy dobrać sondę do przyrządu, którym już dysponujesz, i przygotujemy ofertę w 24 h.
