Gann FT 5 – sonda Pt100 do temperatury rdzenia z pięciometrowym przewodem

Kiedy drzwi komory suszarniczej są uchylone, a stos leży metr od progu, nie ma sensu ciągnąć trzydziestu metrów przewodu – ale nie ma też po co wchodzić w strefę gorącą z przyrządem. Gann FT 5 jest sondą na dokładnie tę odległość: pięć metrów przewodu oddziela czujnik umieszczony w materiale od miernika trzymanego w bezpiecznym miejscu.

Sonda należy do serii Classic i jest akcesorium: sama nie ma wyświetlacza ani zasilania, a wynik pokazuje dopiero po podłączeniu do jednego z czterech mierników GANN Hydromette, które producent przy niej wymienia. Jako dystrybutor Gann w Polsce prowadzimy komplet tej rodziny sond razem z miernikami bazowymi – napisz do nas, a przygotujemy ofertę w 24 h.

Temperatura rdzenia to inna liczba niż temperatura powietrza i temperatura powierzchni

Materiał wyrównuje temperaturę od zewnątrz do środka. Powierzchnia deski, jastrychu czy pryzmy reaguje na otoczenie w ciągu minut, rdzeń – w ciągu godzin, a w grubym przekroju nawet dłużej. Dlatego pomiar termometrem powietrza albo pirometrem odpowiada na pytanie o warunki panujące wokół materiału, a nie o stan samego materiału.

W trzech sytuacjach ta różnica przestaje być szczegółem technicznym:

• obróbka fitosanitarna ISPM 15 – norma wymaga utrzymania w rdzeniu drewna co najmniej 56 °C przez 30 minut. Warunek dotyczy najzimniejszego punktu przekroju, więc temperatura powietrza w komorze go nie potwierdza;
• suszenie techniczne tarcicy – reżim suszenia prowadzi się według stanu materiału. Producent wymienia pracę w komorach suszarniczych jako podstawowe zastosowanie sond FT i podaje przy nich wprost suszenie w reżimie Sirex oraz obróbkę ISPM 15;
• pomiar wilgotności metodą oporową – wynik zależy od temperatury materiału, a nie od temperatury powietrza. Hydromette HT 85 T kompensuje ją automatycznie w zakresie od -10 do 90 °C.

Gann FT 5 – czym jest ta sonda i czego wymaga do pracy

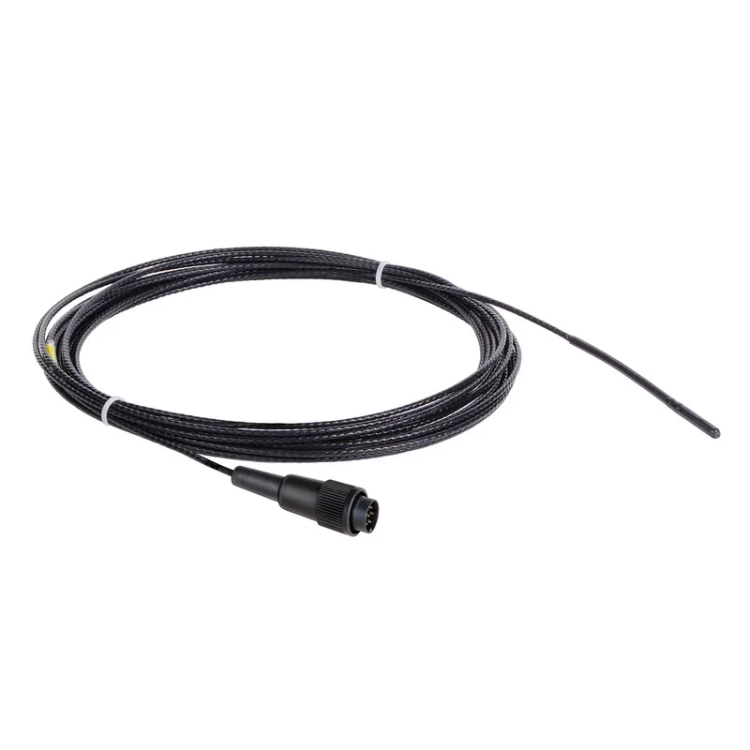

Gann FT 5 (nr referencyjny 31003196) to elastyczna sonda temperatury materiału z czujnikiem Pt100 umieszczonym na końcu przewodu o długości 5 m. Przewód ma powłokę teflonową odporną na wysoką temperaturę otoczenia, dzięki czemu może pozostać w komorze suszarniczej razem z materiałem. Średnica czujnika wynosi około 5,2 mm, a zakres pomiarowy sondy to od -20 do 120 °C.

Producent opisuje FT 5 jako sondę do pomiaru temperatury rdzenia różnych materiałów – drewna, materiałów budowlanych i materiałów sypkich. Czujnik wprowadza się w materiał, a odczyt pojawia się na mierniku bazowym po ustaleniu się wskazania, czyli wtedy, gdy wartość przestaje się zmieniać.

Sonda nie działa samodzielnie. Wymaga miernika GANN Hydromette z torem temperatury materiału Pt100 – producent dopuszcza do niej dokładnie cztery przyrządy, wszystkie z serii Classic.

Pięć metrów przewodu – poza strefę pomiaru z przyrządem w ręku

Pięć metrów wystarcza, żeby stanąć poza obrysem stosu, poza uchylonymi drzwiami komory albo po drugiej stronie wykopu – i nadal mieć przyrząd w ręku. To najkrótsza wersja, przy której człowiek i punkt pomiaru mogą być w dwóch różnych miejscach.

Konstrukcja jest identyczna jak w pozostałych wersjach FT: czujnik Pt100 o średnicy około 5,2 mm i przewód w powłoce teflonowej odporny na wysoką temperaturę otoczenia. Zmienia się wyłącznie długość przewodu i masa – FT 5 waży 0,094 kg.

Ta długość sprawdza się tam, gdzie pomiar jest chwilowy: wsunąć czujnik, odczekać na ustalenie się wskazania, zapisać wynik, wyjąć. Do pomiarów, w których sonda zostaje w materiale na godziny, wygodniejsze są wersje dziesięcio- i dwudziestometrowa.

Pięć długości przewodu – cała rodzina sond FT

Wszystkie pięć wersji ma identyczny czujnik Pt100 o średnicy około 5,2 mm, identyczny zakres pomiarowy od -20 do 120 °C i identyczną powłokę teflonową przewodu. Różni je wyłącznie długość przewodu, a wraz z nią masa i cena. Wybór sprowadza się więc do jednego pytania: jak daleko od miernika ma się znaleźć punkt pomiaru.

Masa rośnie niemal proporcjonalnie do długości przewodu, bo prawie cały jej przyrost przypada na sam kabel: FT 30 waży prawie dwanaście razy tyle co FT 2, choć czujnik ma ten sam.

Cztery mierniki Hydromette przyjmujące sondę FT 5

Producent wymienia przy sondach FT cztery przyrządy. Wszystkie należą do serii Classic i wszystkie mają to samo gniazdo siedmiostykowe, w które wpina się cała rodzina sond temperatury tej serii.

W tym zestawieniu wąskim gardłem jest sonda, a nie miernik. Tor temperatury materiału sięga w HT 85 T do 350 °C, a w pozostałych trzech przyrządach do 600 °C – podczas gdy FT 5 kończy skalę na 120 °C. Zmiana miernika na droższy nie podniesie więc górnej granicy pomiaru ani o stopień; podnosi ją wyłącznie zmiana sondy na inną z tej samej rodziny.

Działa to też w drugą stronę: przy pomiarach do 120 °C wszystkie cztery mierniki dają z tą sondą dokładnie ten sam wynik, więc o wyborze przyrządu decydują jego pozostałe tory pomiarowe, a nie temperatura.

Sondy temperatury materiału serii Classic – jedenaście pozycji do wyboru

Tor temperatury materiału obsługuje w serii Classic jedenaście sond. Dzielą się na trzy grupy: sztywne sondy wtykowe o krótkiej rurce, sondy zanurzeniowe o długiej rurce oraz elastyczne sondy FT na przewodzie. Pierwsze dwie grupy sięgają wyżej temperaturą, ostatnia – odległością.

Ostatnia kolumna wynika z zakresu toru: TT 480 i TT 600 sięgają do 600 °C, więc producent wymienia je wyłącznie przy trzech miernikach o takim torze. Sondy FT są dopuszczone do wszystkich czterech przyrządów.

Wybór między grupami jest wyborem między temperaturą a odległością. Sonda o sztywnej rurce sama wchodzi na głębokość swojej rurki i wytrzymuje więcej stopni, ale przyrząd musi być tuż obok. Sonda FT nie przekroczy 120 °C, za to pozwala odejść od punktu pomiaru na kilkanaście albo kilkadziesiąt metrów.

Sytuacja pomiarowa – czy sonda FT 5 to zmierzy

Granice zastosowania

• Górna granica 120 °C dotyczy sondy i nie da się jej obejść wyborem droższego miernika – tor przyrządu sięga znacznie wyżej niż sam czujnik.
• Dolna granica -20 °C jest węższa niż tor każdego z czterech mierników, które schodzą do -50 °C. Do pomiarów w mroźni sonda FT nie jest właściwym narzędziem.
• Sonda wymaga miernika bazowego – sama jest tylko czujnikiem na przewodzie.
• Czujnik trzeba wprowadzić w materiał. W materiale sypkim wsuwa się go wprost w zasyp, w drewnie litym i w twardych materiałach budowlanych potrzebny jest wcześniej wykonany otwór o średnicy dobranej do czujnika.
• Wskazanie ustala się z opóźnieniem. Czujnik musi najpierw przyjąć temperaturę otoczenia w miejscu pomiaru; wynik zdejmuje się dopiero wtedy, gdy wartość przestaje się zmieniać.
• Mierzony jest ten punkt, w którym stoi czujnik. Przy grubym przekroju rdzeń jest najzimniejszym miejscem materiału, więc głębokość wprowadzenia sondy decyduje o tym, co pokaże miernik.
• Sonda nie mierzy wilgotności ani temperatury powietrza – to osobne tory i osobne akcesoria.
• Strona produktowa producenta nie podaje dla sond FT klasy dokładności czujnika Pt100 ani stopnia ochrony IP. Jeżeli protokół pomiarowy wymaga tych danych, potwierdzimy je u producenta przed zamówieniem.

Żaden fabryczny zestaw nie zawiera sondy FT

Cennik GANN 3.2025 opisuje przy każdym mierniku Hydromette skład zestawów fabrycznych. Cztery przyrządy zgodne z sondą FT 5 mają razem czternaście takich zestawów i w żadnym z nich nie ma sondy temperatury materiału – zestawy zawierają elektrody wilgotnościowe, przewód pomiarowy i walizkę.

Praktyczny wniosek jest prosty: kupując nawet najbogatszy zestaw fabryczny, nie otrzymuje się niczego, czym można zmierzyć temperaturę rdzenia. Tor Pt100 jest w mierniku obecny od początku, ale pozostaje nieużywany do czasu dokupienia sondy. Ta sama uwaga dotyczy pozostałych sond temperatury serii Classic.

Kontrola toru pomiarowego i przedłużenie przewodu

Wynik odbiegający od oczekiwań może mieć dwie przyczyny: nietypowy stan materiału albo usterka toru pomiarowego. Producent przewiduje dla czterech mierników zgodnych z sondą FT 5 osobne narzędzie do ich rozdzielenia.

• Adapter testowy do temperatury (31006072) – wpięty w gniazdo zamiast sondy powinien dać przy ustawieniu „temperatura 200° / T” wskazanie 0 °C z tolerancją ±0,5 °C. Jeżeli miernik pokazuje tę wartość, tor przyrządu jest sprawny i przyczyny trzeba szukać po stronie sondy albo materiału. Producent podaje przy tym adapterze dokładnie te cztery mierniki, które przyjmują sondy FT.
• Przewód przedłużający MK 15 (31006710) – jedyna pozycja siedmiostykowa w cenniku producenta, przeznaczona do przyrządów serii Classic. Przy sondzie FT rzadko jest potrzebna, bo odległość zapewnia sam przewód sondy; producent nie wypisuje przy tym przewodzie listy zgodnych sond, więc dobór do konkretnego egzemplarza warto z nami potwierdzić.
• Bateria alkaliczna 9 V (31005220) – zasilanie mierników Hydromette. Przy pomiarach ciągnących się przez cały cykl suszenia zapasowa bateria jest tańsza niż przerwany pomiar.

Dane techniczne Gann FT 5

Masa i długość przewodu są jedynymi parametrami, którymi FT 5 różni się od pozostałych czterech wersji rodziny FT.

Siedem sytuacji dla sondy FT 5

1. Pomiar w komorze przy uchylonych drzwiach. Czujnik zostaje w stosie, człowiek nie wchodzi w strefę gorącą, a przewód nie wymaga rozkładania po całej hali.
2. Suszarnia kontenerowa i mała komora. Przy takiej geometrii pięć metrów w zupełności wystarcza, żeby miernik stał na zewnątrz.
3. Zasobnik materiału sypkiego. Czujnik o średnicy około 5,2 mm wsuwa się w kopiec zrębków, trocin albo ziarna bez żadnego przygotowania punktu pomiarowego.
4. Beton w deskowaniu. Sonda zostaje między prętami zbrojenia, a odczyt zdejmuje się z krawędzi wykopu albo z pomostu.
5. Rozruch ogrzewania podłogowego. Protokół wygrzewania jastrychu dotyczy temperatury warstwy, a nie powietrza nad nią.
6. Pomiar wilgotności drewna z kompensacją temperatury. Metoda oporowa zależy od temperatury materiału; Hydromette HT 85 T kompensuje ją automatycznie w zakresie od -10 do 90 °C.
7. Kontrola stosu na placu. Materiał leży, przyrząd zostaje w skrzynce narzędziowej, a między nimi jest pięć metrów przewodu zamiast spaceru z przyrządem w ręku.

Którą sondę FT wybrać

FT 5 jest kompromisem między poręcznością a dystansem: wystarcza, żeby wyjść poza strefę pomiaru, a jednocześnie przewód nadal zwija się jednym ruchem. Przy pomiarach, w których sonda zostaje w materiale na wiele godzin, wygodniejsze bywają FT 10 albo FT 20.

Niezależnie od wybranej długości sonda pozostaje akcesorium: żeby zaczęła pokazywać liczby, potrzebny jest HT 85 T, UNI 1, UNI 2 albo RTU 600. Jesteśmy dystrybutorem Gann w Polsce – pomożemy dobrać sondę do przyrządu, którym już dysponujesz, i przygotujemy ofertę w 24 h.
