Schaller humimeter SG1 – wilgotnościomierz do proszków i materiałów sypkich

Wilgotność proszku i granulatu prosto w big bagu - bez pobierania próbki

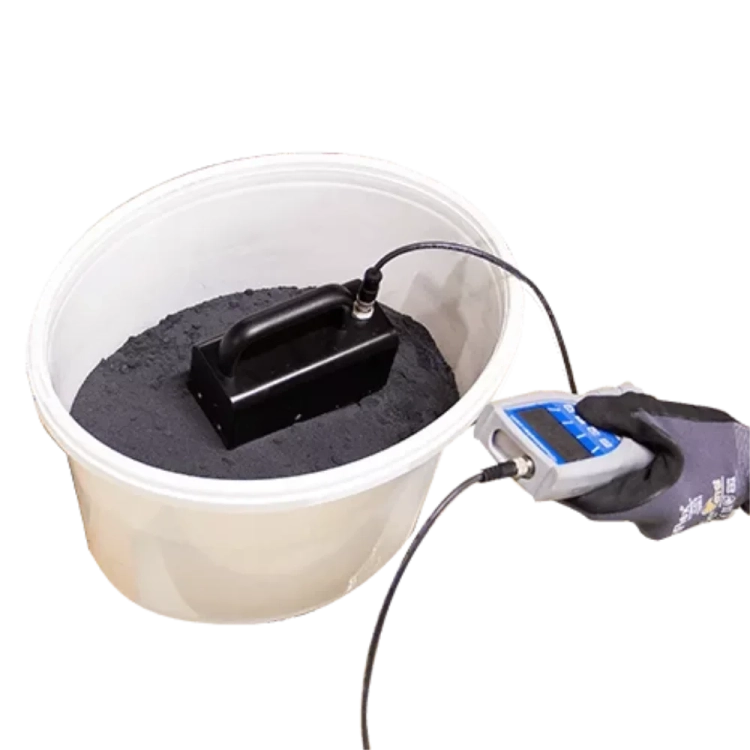

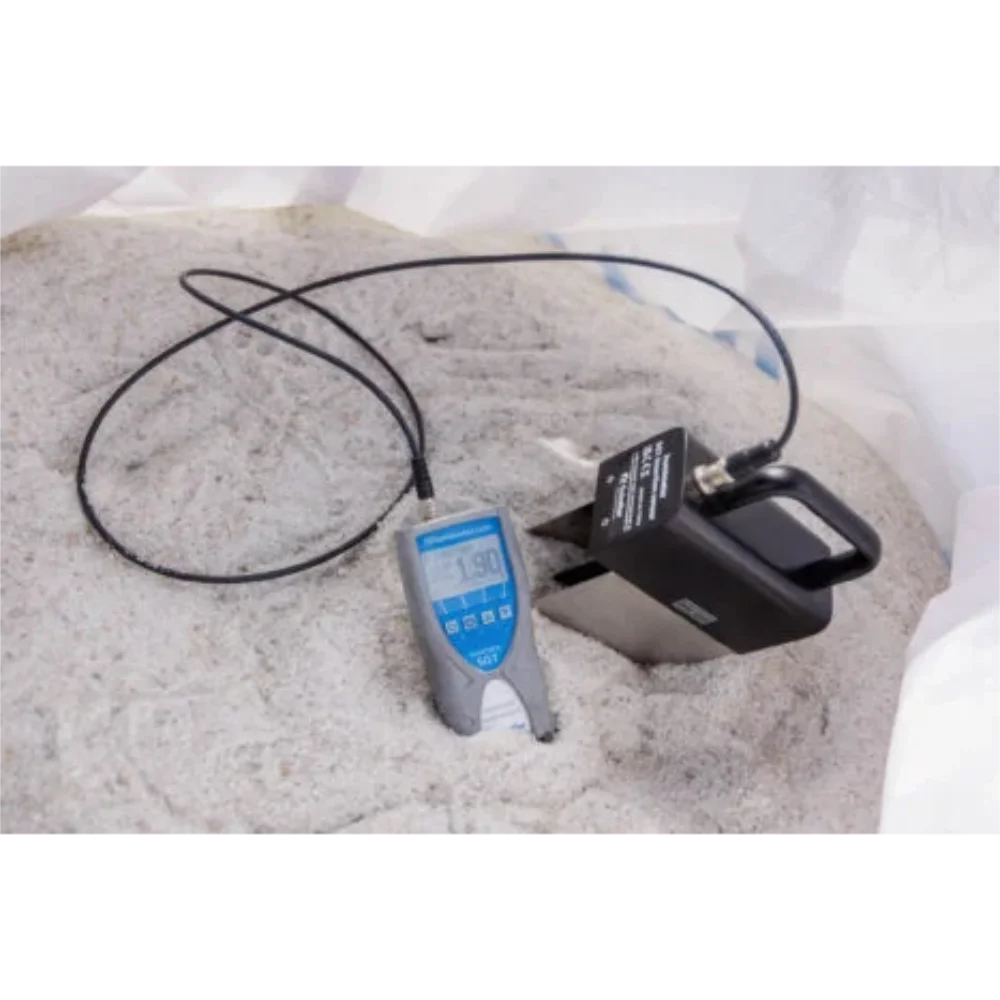

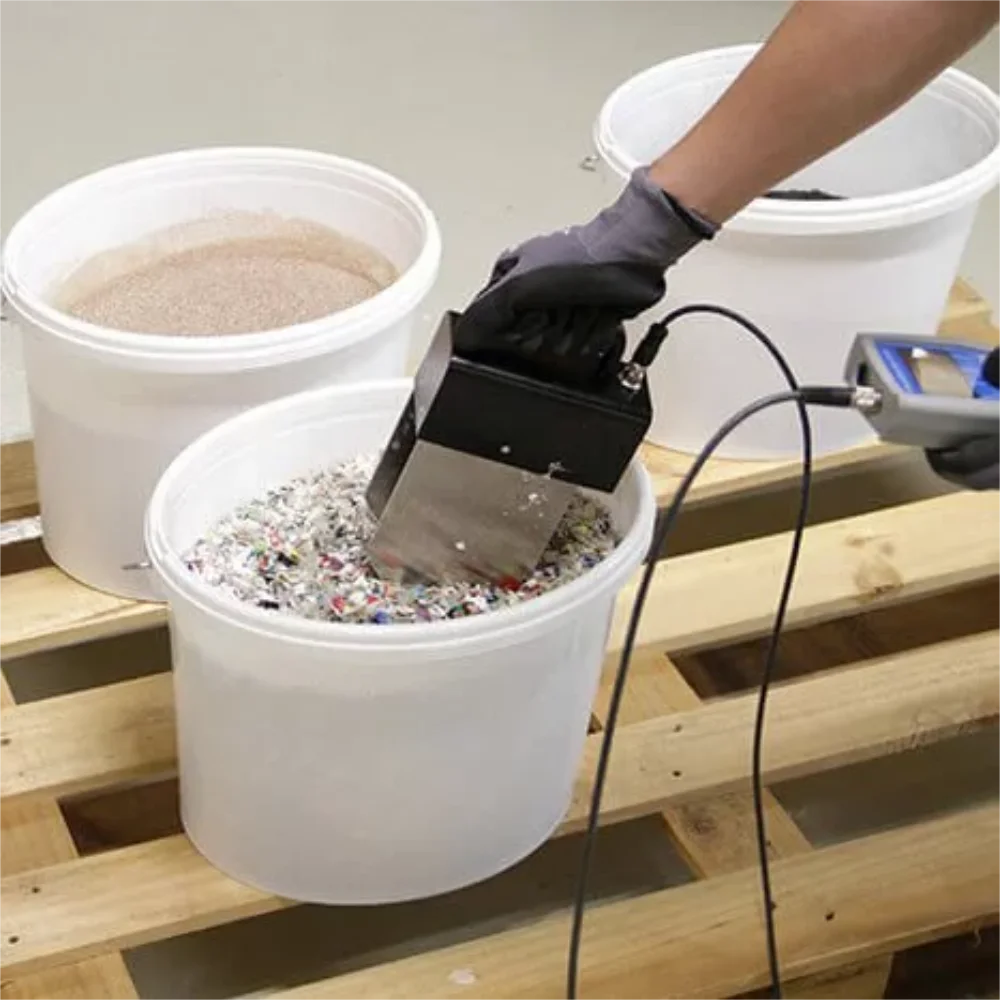

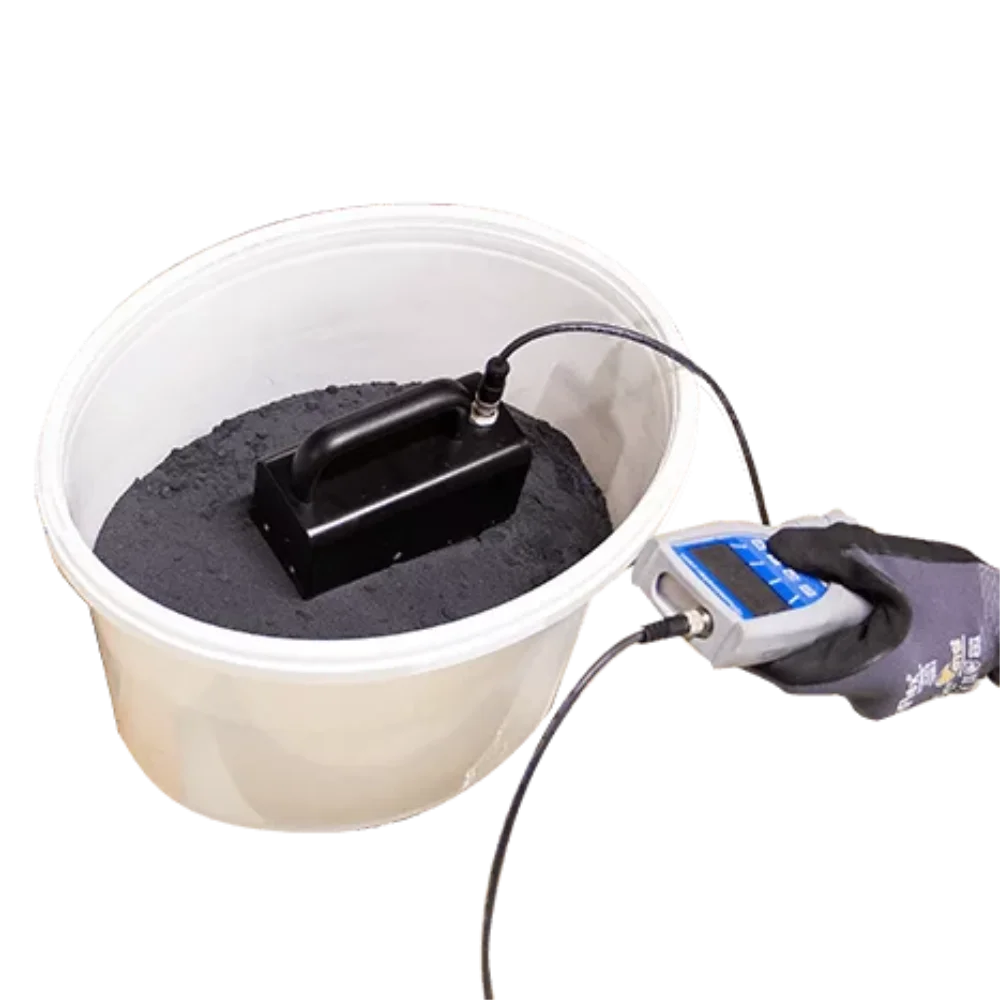

Proszek, piasek formierski albo granulat tworzywa zwykle sprawdza się tak samo: próbka do laboratorium, suszarka i wynik po kilku godzinach, gdy materiał dawno jest już w procesie. Humimeter SG1 skraca to do kilku sekund. Czujnik wsadowy wbijasz w worek, big bag, wiadro, zsyp albo pryzmę i od razu widzisz zawartość wody w materiale, który za chwilę trafi do mieszalnika, pieca albo na przyjęcie magazynowe.

Producent przewidział SG1 do proszków i granulatów, których nie obejmuje żadna gotowa tabela krzywych: tlenku glinu Al2O3, piasków odlewniczych, dodatków, pigmentów, cementu, kredy, mączek mineralnych, granulatów z recyklingu, a także mąki i emulgatorów. Sprzedajemy go jako komplet gotowy do pracy - miernik razem z wymaganym czujnikiem wsadowym. Jako autoryzowany dystrybutor Schaller humimeter w Polsce pomagamy też wybrać drogę kalibracji dla Twojego materiału. Napisz do nas – przygotujemy ofertę w 24 h.

Ile kosztuje wilgotność, której nikt nie zmierzył

W materiałach sypkich woda jest ukrytym składnikiem ceny i receptury. Kilka przykładów, które widzimy u klientów:

• Zakup surowca na wagę. Dostawa 24 t materiału o wilgotności wyższej o 1 punkt procentowy niż w specyfikacji to 240 kg wody zapłaconej jak surowiec. Pomiar przy przyjęciu, zanim towar zejdzie z samochodu, daje argument do reklamacji.
• Odlewnia. Zbyt mokra albo zbyt sucha masa formierska to wady odlewów, których nie widać, dopóki odlew nie wyjdzie z formy.
• Proszki techniczne i spożywcze. Nadmiar wilgoci oznacza zbrylanie, zawieszanie się materiału w zasobniku i gorsze dozowanie, a w skrajnym przypadku całą partię do ponownego suszenia.
• Suszenie. Materiał suszony „na wszelki wypadek” dłużej, niż trzeba, to energia zapłacona za wodę, której już w nim nie było.

SG1 nie zastępuje metody odniesienia, ale pozwala mierzyć często i w wielu miejscach partii - tam, gdzie laboratorium sprawdza jedną próbkę na zmianę.

Jak SG1 mierzy wodę w materiale sypkim

Czujnik wsadowy mierzy właściwości dielektryczne materiału między płytami pomiarowymi. Woda ma znacznie wyższą stałą dielektryczną niż sucha substancja, więc zmiana zawartości wody przekłada się na wyraźną zmianę sygnału. Czujnik wsadowy ma wbudowany czujnik temperatury, a miernik automatycznie kompensuje wpływ temperatury na wynik.

Czujnik ma otwarty kształt. Materiał swobodnie wypływa spomiędzy płyt, nie klinuje się i nie zatyka czujnika, a gęstość usypowa między płytami jest za każdym razem zbliżona. Dlatego według producenta gęstość nasypowa ma niewielki wpływ na wynik, a pomiary są powtarzalne. Do czyszczenia wystarcza sprężone powietrze.

Wynik to zawartość wody odniesiona do całkowitej masy materiału (masa wilgotna), zgodnie z definicją z normy EN ISO 18134-2. W tej samej wielkości podaje wynik metoda suszarkowa opisana w tej normie, więc wyniki obu metod można ze sobą zestawiać.

Pomiar krok po kroku

1. Zostaw miernik i czujnik na co najmniej 30 minut w miejscu pomiaru. Instrukcja zaleca co najmniej pół godziny, a zbliżona temperatura przyrządu i materiału jest warunkiem poprawnego pomiaru.
2. Podłącz czujnik wsadowy do miernika: wsuń wtyk do oporu i dokręć gwint ręką, bez użycia siły.
3. Włącz miernik i potwierdź automatyczne dostrojenie (komunikat Adjust?). Trzymaj czujnik w powietrzu - nie może leżeć na żadnej powierzchni ani dotykać materiału. Po kilku sekundach miernik przechodzi do okna pomiaru.
4. Wybierz krzywą kalibracyjną: krzywą odniesienia albo jedną z ośmiu krzywych swobodnych przypisanych do Twojego materiału.
5. Wbij czujnik w materiał całkowicie, aż do czarnej osłony. Nie zginaj czujnika i nie upuszczaj go.
6. Odczytaj wynik - pojawia się natychmiast. Migająca wartość oznacza, że wynik wyszedł poza zakres wybranej krzywej i ma obniżoną dokładność.
7. Zapisz pomiar pojedynczo albo jako serię z kilku miejsc partii. Przy serii miernik sam wylicza średnią.

Pomiar jest szybki i nieniszczący, więc przy materiale niejednorodnym opłaca się zmierzyć kilka miejsc worka albo pryzmy i pracować na średniej, a nie na pojedynczym odczycie. Po pracy czujnik czyści się sprężonym powietrzem, a przy mocniejszym zabrudzeniu alkoholem. Miernik nie jest wodoszczelny - nie zostawiaj go na deszczu i nie myj płynami.

Krzywe kalibracyjne i trzy sposoby odczytu wyniku

Materiały sypkie różnią się składem na tyle, że producent nie przypisuje im jednej tabeli krzywych. SG1 daje w zamian trzy drogi do wyniku:

1. Krzywa odniesienia 0-100 (wartość bez jednostki) obejmuje cały zakres czujnika. Służy do porównań: zapisujesz, jaki odczyt ma materiał dobry, a jaki odrzucany, i pracujesz na progach.
2. Osiem krzywych swobodnych jest zainstalowanych fabrycznie i bezpłatnie. Przypisujesz je do swojego materiału przez porównanie z metodą odniesienia - suszeniem wagowym albo metodą z właściwej normy EN/ISO.
3. Krzywa opracowana w laboratorium producenta (usługa 11217). Po konsultacji laboratorium Schallera przygotowuje na podstawie próbek krzywą dopasowaną do Twojego materiału. To droga dla materiału, który mierzysz stale i dla którego potrzebujesz wyniku w procentach wody bez własnych porównań.

Miernik ma też funkcję offsetu. Stała poprawka dodawana do wyniku pozwala dopasować wskazanie do metody, którą stosuje Twoje laboratorium albo odbiorca - na przykład offset +1,5 % zmienia odczyt 10,0 % na 11,5 %.

Porównanie z suszarką laboratoryjną

Czujnik obejmuje próbkę od 12 do 20 razy większą niż naważka w suszarce, więc lepiej uśrednia materiał niejednorodny. Suszarka z kolei odparowuje oprócz wody także inne substancje lotne. Producent podaje, że różnice rzędu ±3 % między tymi metodami są normalne, a norma EN ISO 18134-2 wskazuje, że metoda suszarkowa daje wartości porównawcze, a nie bezwzględne. Przy budowie własnej krzywej rób więc porównania na kilku próbkach z różnych poziomów wilgotności, a nie na jednej.

Pamięć, raport i przesyłanie wyników

• pamięć 10 000 pomiarów z oznaczeniem punktu pomiarowego,
• funkcja Hold - zatrzymanie wyniku na wyświetlaczu, przydatne przy pomiarze w miejscu, gdzie nie widać ekranu,
• zapis serii pomiarów ze średnią wyliczaną przez miernik,
• przesyłanie wyników do komputera przez moduł interfejsu USB z oprogramowaniem LogMemorizer basic, który jest w komplecie,
• wydruk wyniku na przenośnej drukarce termicznej (akcesorium),
• menu w języku polskim, a także angielskim, niemieckim, francuskim, włoskim, hiszpańskim, rosyjskim, portugalskim i czeskim.

Co obejmuje cena

SG1 sprzedajemy jako komplet gotowy do pomiaru. Miernik bez czujnika nie mierzy, więc nie oferujemy go osobno.

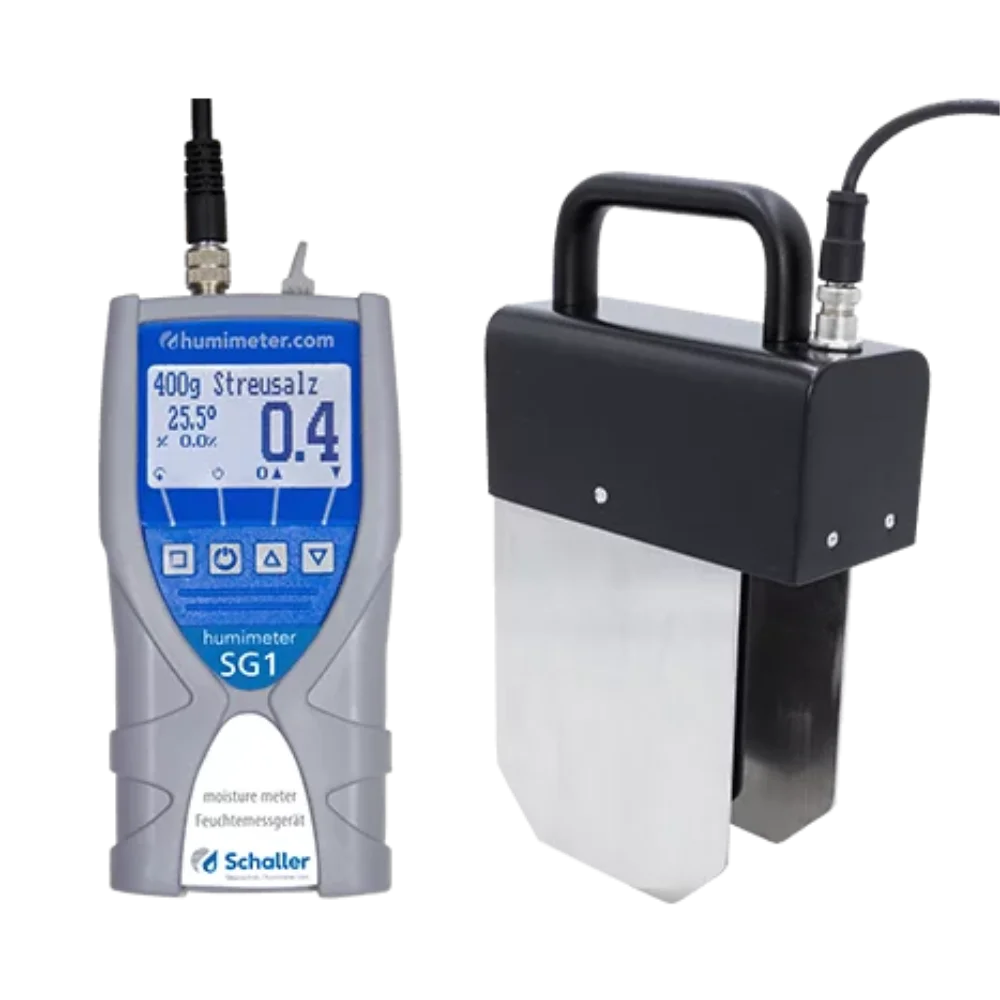

• miernik humimeter SG1 (nr kat. 14600),
• czujnik wsadowy do materiałów sypkich i proszków z odłączanym przewodem o długości 1,5 m (nr kat. 14924),
• moduł interfejsu USB z oprogramowaniem LogMemorizer basic i kablem USB do komputera,
• gumowa osłona miernika,
• 4 baterie alkaliczne AA.

Czujnik wsadowy na wymianę albo jako drugi egzemplarz kompletujemy na zamówienie jako osobną pozycję. Nie ma go na liście dopłat, żeby nikt nie zamówił przypadkiem dwóch czujników do jednego kompletu.

Akcesoria i rozbudowa

Każdą z tych pozycji możesz zaznaczyć przy zamówieniu jako dopłatę do kompletu.

Dane techniczne

Miernik humimeter SG1

Czujnik wsadowy

Materiały, które zmierzysz

Materiały z listy producenta, pogrupowane przez nas. Przy każdym z tych materiałów wynik w procentach wody wymaga przypisania krzywej swobodnej albo opracowania krzywej w laboratorium - bez tego pracujesz na skali odniesienia.

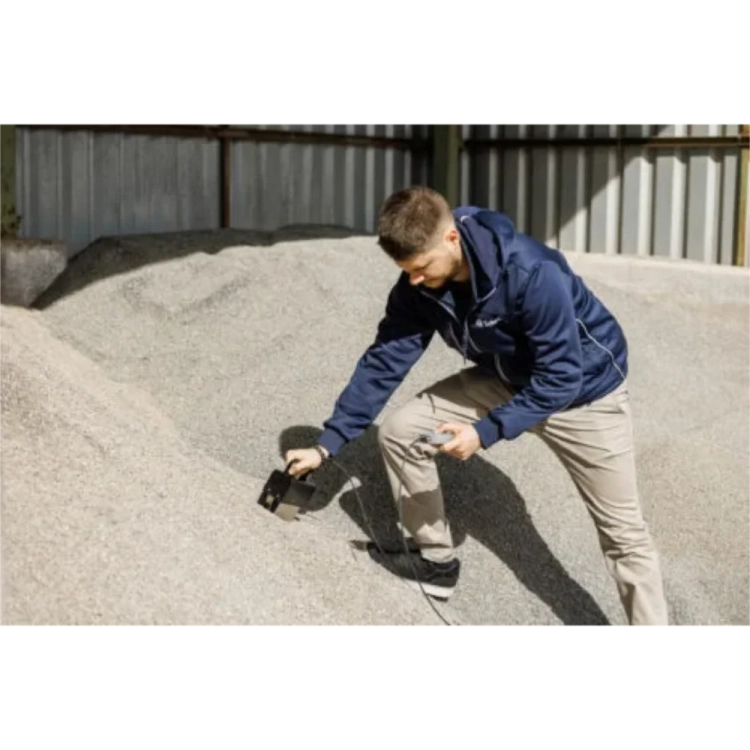

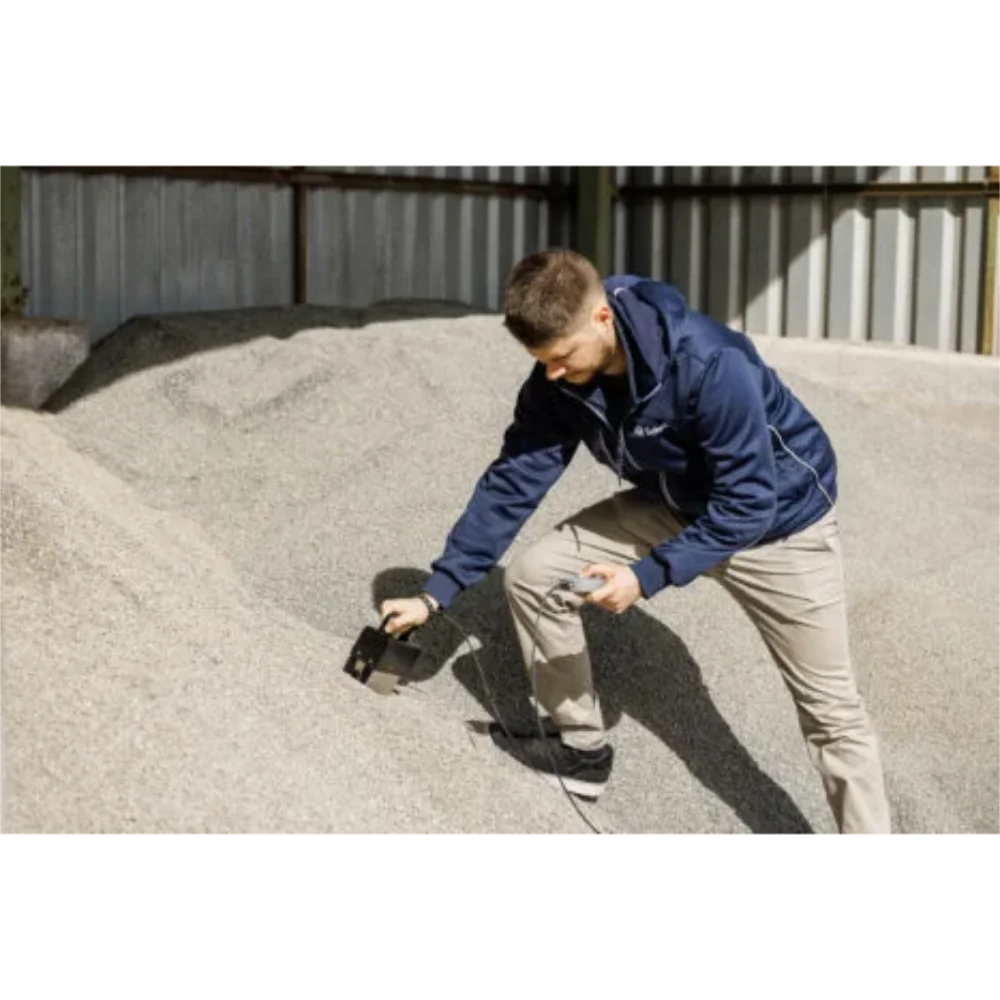

SG1 sprawdza się wszędzie tam, gdzie materiał stoi w opakowaniu albo w pryzmie: przy przyjęciu surowca, przed zasypem do mieszalnika, przy kontroli partii w magazynie i przy ocenie, czy materiał trzeba jeszcze suszyć.

Zanim kupisz - SG1 czy inny przyrząd

• Odpady RDF i materiały z recyklingu - do nich producent przygotował humimeter RM1 z sondą o długości 1 m.
• Pomiar ciągły na taśmociągu lub przenośniku - SG1 jest przyrządem ręcznym; do pomiaru w linii służy humimeter BLO.
• Własna krzywa albo wynik referencyjny - do porównań przy przypisywaniu krzywych swobodnych przyda się wagosuszarka Schaller G110, albo automatyczny system LabDry.
• Pomiar tylko na skali odniesienia - jeśli wystarczy Ci informacja „lepiej czy gorzej niż wzorzec”, SG1 pracuje od razu po rozpakowaniu, bez żadnej kalibracji.

Czego producent nie podaje

Producent nie podaje dokładności pomiaru SG1 w procentach wody. Zależy ona od materiału i od tego, jak krzywa została do niego przypisana, dlatego przed zakupem pomagamy ocenić, czy Twój materiał da się zmierzyć z oczekiwaną dokładnością. Producent nie podaje też stopnia ochrony obudowy - instrukcja zastrzega jedynie, że miernik nie jest wodoszczelny.

Podsumowanie

Humimeter SG1 to ręczny wilgotnościomierz do proszków i granulatów, które mierzysz tam, gdzie leżą - w big bagu, worku albo pryzmie. Otwarty czujnik wsadowy, szeroki zakres 1-50 % wody, osiem bezpłatnych krzywych swobodnych i możliwość opracowania krzywej w laboratorium producenta sprawiają, że sprawdza się przy materiałach, dla których nie ma gotowych tabel. Jeśli chcesz wiedzieć, jak SG1 zachowa się w Twoim materiale, napisz do nas - jako autoryzowany dystrybutor Schaller humimeter w Polsce przygotujemy ofertę w 24 h i doradzimy, którą drogą kalibracji pójść.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: wrzesień 2026. Źródła: dane producenta + EN ISO 18134-2.
