Schaller humimeter BLO – pomiar wilgotności biomasy on-line z czujnikiem zewnętrznym

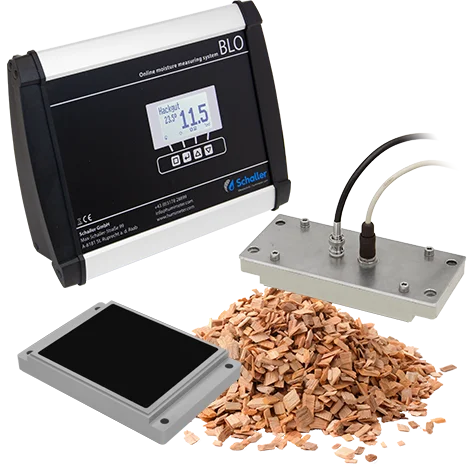

Schaller humimeter BLO to system ciągłego pomiaru zawartości wody w biomasie, złożony z jednostki analizującej i zewnętrznego czujnika montowanego w przepływie materiału. Czujnik umieszcza się w przenośniku ślimakowym, kanale zasypowym albo zasobniku, a jednostkę analizującą w dogodnym miejscu do 5 m od niego. Na podświetlanym wyświetlaczu widać zawartość wody i temperaturę materiału, a dwa wyjścia analogowe 4-20 mA przekazują oba wyniki do sterownika kotła albo suszarni.

Do jednostki BLO wybierasz jeden z trzech czujników: dwa konduktancyjne do zrębki (zakres krzywych 10-50 %) albo czujnik uniwersalny do zrębki, peletu i trocin (2-60 %). Producent podaje dokładność kalibracji ±2,5 % względem materiału odniesienia, zależnie od materiału. Jako autoryzowany dystrybutor Schaller humimeter w Polsce pomagamy dobrać czujnik do Twojego materiału i miejsca montażu.

Po co ciągły pomiar wilgotności paliwa

Zawartość wody decyduje o wartości opałowej zrębki, peletu i trocin. Kocioł ustawiony na paliwo średnie traci sprawność, gdy dostawa jest mokrzejsza, a suszarnia bez pomiaru albo przesusza materiał, albo oddaje go zbyt wilgotnym. Producent podaje, że regulacja według zawartości wody zwiększa sprawność kotła nawet o 5 %. BLO daje sterownikowi ten sygnał w sposób ciągły, bez ręcznego pobierania próbek.

Według producenta system spełnia następujące wymagania: konstrukcja oparta na wytycznej VDI 4206 arkusz 4, charakterystyki materiałów zgodne z EN ISO 16559, justowanie po kalibracji do metody odniesienia EN ISO 18134-2. Zawartość wody jest liczona w odniesieniu do całkowitej masy materiału.

Jak zbudowany jest system BLO

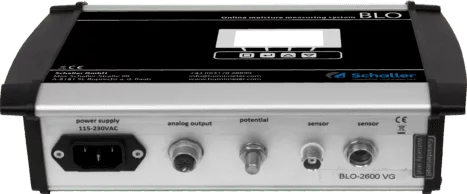

Jednostka analizująca w aluminiowej obudowie ma podświetlany wyświetlacz matrycowy 128 x 64 i klawiaturę. Na wyświetlaczu wybierasz krzywą kalibracyjną dla mierzonego materiału, a wynik możesz uśredniać w oknie 5, 7, 20, 45 albo 90 sekund. Jednostkę mocuje się w uchwycie ściennym na czterech wkrętach. Zasilanie to 24 V DC (18-29 V DC) albo, z opcją 12215, 100-240 V AC.

Oddzielenie czujnika od jednostki analizującej pozwala zamontować czujnik w trudno dostępnym miejscu instalacji, a elektronikę tam, gdzie da się ją obsługiwać. Czujnik łączy się z jednostką przewodem o długości 5 m. W zestawie jest też przewód zasilania i wyjść o długości 1,9 m.

Trzy czujniki do wyboru

Czujnik wybierasz w wariantach produktu - cena karty dotyczy samej jednostki analizującej. Inne materiały producent kalibruje na zapytanie.

Czujnik do zrębki 12122 i 12470

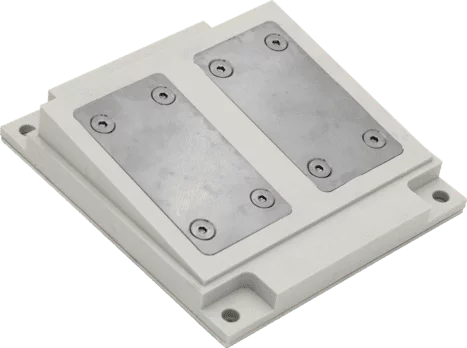

Czujniki do zrębki mierzą przewodność elektryczną materiału na dwóch płytkach ze stali nierdzewnej: im wilgotniejsza zrębka, tym większa przewodność. Jednostka ma siedem krzywych dla zrębki według klas EN ISO 17225-1: zrębka drobna P16, zrębka P31-P45, zrębka gruba P45 i zrębka przemysłowa P63, a dla trzech ostatnich także warianty oznaczone plusem, które wskazują wyższą wartość. Do kontroli służą krzywe Test block i Reference oraz dwa ustawienia testowe wyjścia analogowego (0 % = 4 mA, 80 % = 20 mA).

Wyjście wilgotności ma skalowanie 0-80 % zawartości wody, wyjście temperatury -10 do +70 °C. Materiał musi mieć od 0 do +70 °C. Czujnik 12122 ma wymiary 188 x 82 x 39 mm, masę 700 g i stopień ochrony IP 54.

Czujnik uniwersalny 15222

Czujnik uniwersalny mierzy pojemnościowo: woda ma stałą dielektryczną około 80, a suchy materiał od 2 do 10, więc im wilgotniejszy materiał w polu czujnika, tym większa pojemność. Pole pomiarowe sięga 200 mm w głąb materiału. Krzywe obejmują pelet drzewny o gęstości nasypowej 625, 640, 655, 670 i 685 kg/m³ (2-20 %, skalowanie wyjścia 0-20 %), trociny w pięciu klasach gęstości nasypowej w stanie suchym (2-60 %) oraz zrębkę w ośmiu klasach - od drobnej i ciężkiej zrębki liściastej po grubą i lekką zrębkę iglastą (2-60 %, skalowanie 0-60 %).

Czujnik 15222 ma wymiary 230 x 160 x 62,5 mm, masę 2730 g i stopień ochrony IP 54. Jego powierzchnię chroni wymienna płyta ochronna 15359, dostępna jako część zamienna. Czujnik i jednostka analizująca mają ten sam numer seryjny i pracują wyłącznie jako para.

Montaż krok po kroku

Wymagania pochodzą z instrukcji obsługi BLO z czujnikiem do zrębki (wersja 5.6) i z czujnikiem uniwersalnym (wersja 3.2).

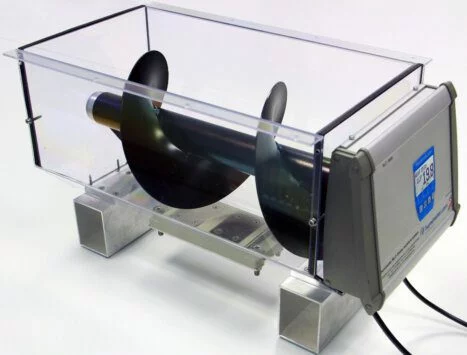

1. Wybierz miejsce czujnika: dno koryta przenośnika ślimakowego, ściana kanału zasypowego z popychaczem hydraulicznym albo ściana zasobnika. Nad czujnikiem uniwersalnym w przenośniku nie może biec bezpośrednio zwój ślimaka.
2. Czujnik do zrębki: zapewnij stały kontakt materiału z płytkami pomiarowymi i nacisk co najmniej 20 N/dm². W zasobniku czujnik może wymagać montażu pod kątem. Tam, gdzie nacisk jest mały, wybierz czujnik 12470 z konstrukcją zagęszczającą.
3. Czujnik uniwersalny: zapewnij stałą ilość materiału w polu pomiarowym i równomierny nacisk. W promieniu 200 mm od powierzchni pomiarowej nie może być metalu ani innych przedmiotów, a miejsce montażu musi wykluczać kondensację wilgoci w czujniku.
4. Przykręć czujnik na czterech otworach o średnicy 9 mm w bloku czujnika, a jednostkę analizującą zamocuj w uchwycie ściennym.

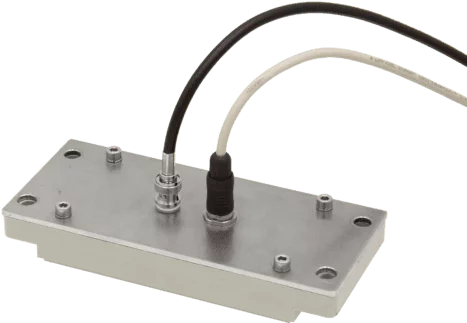

5. Podłącz przewody czujnika (wtyk push-pull, przy czujniku do zrębki także wtyk BNC). Czujnik uniwersalny połącz dodatkowo z jednostką przewodem uziemiającym 5 m z zestawu.
6. Podłącz zasilanie i wyjścia: brązowy - 0 V i masa wyjść prądowych, biały - +24 V DC, niebieski - wilgotność 4-20 mA, szary - temperatura 4-20 mA, fioletowy - wyrównanie potencjałów. Przewody prowadź z dala od pól zakłóceń, a przedłużenie wykonaj przewodem o przekroju co najmniej 0,25 mm².
7. Wybierz na jednostce krzywą kalibracyjną dla mierzonego materiału i zaprogramuj skalowanie wyjść w sterowniku.
8. Czujnik uniwersalny wyjustuj po montażu i potem co cztery tygodnie: jednostka musi pracować co najmniej 30 minut, przed powierzchnią pomiarową nie może być materiału, a temperatura czujnika powinna być zbliżona do tej podczas pomiaru.

Nie montuj czujnika do zrębki tuż za suszarnią. Po suszeniu powierzchnia zrębki jest dużo suchsza niż jej wnętrze, więc wskazania będą zaniżone, a dolna granica 10 % nie będzie osiągalna.

Czego BLO nie zmierzy

• materiału chłodniejszego niż 0 °C albo cieplejszego niż +70 °C
• materiału zamarzniętego albo zmieszanego ze śniegiem - dokładność wyraźnie spada
• materiału spleśniałego albo mokrego od deszczu - dokładność wyraźnie spada
• gdy materiał nie przykrywa czujnika - jednostka pokazuje wtedy wartość dla powietrza (5,5 % przy czujniku do zrębki, 200 % przy czujniku uniwersalnym)
• w strefie zagrożonej wybuchem (ATEX) - systemu nie wolno tam stosować

Jednostka analizująca pracuje w temperaturze otoczenia od 0 do +50 °C. Płytki czujników czyść ściereczką z alkoholem, nie zanurzaj czujnika w wodzie i nie zginaj wielokrotnie jego przewodu.

Ethernet i oprogramowanie HumiSenseWare

Moduł Ethernet 13428 z gniazdem RJ45, wbudowany w jednostkę analizującą, pozwala połączyć BLO z komputerem. Oprogramowanie HumiSenseWare w licencji standard (14733) pokazuje na żywo zawartość wody i temperaturę w tabeli i na wykresie ze swobodną skalą oraz eksportuje dane do Excela albo do schowka; licencja obsługuje do trzech czujników Schaller i działa tylko z modułem 13428. Opcja 14734 dodaje zarządzanie danymi i ich zapis, a pakiet 14713 - trzy kolejne czujniki.

Producent wymienia też opcjonalne wyjścia przekaźnikowe i interfejsy cyfrowe (RS232, RS485). Ich dostępność dla konkretnej instalacji potwierdzamy przy zamówieniu.

Akcesoria i rozbudowa

• SCH-12122, SCH-12470 albo SCH-15222 - czujnik do wyboru (wymagany)
• SCH-12215 - zasilanie 100-240 V AC zamiast 24 V DC
• SCH-13428 - moduł Ethernet z gniazdem RJ45 w jednostce analizującej
• SCH-14733 - HumiSenseWare licencja standard Live Trend (wymaga modułu 13428)
• SCH-14734 - HumiSenseWare zarządzanie danymi i zapis (opcja do licencji 14733)
• SCH-14713 - HumiSenseWare pakiet trzech dodatkowych czujników
• SCH-12308 - blok testowy do kontroli czujników do zrębki 12122 i 12470 (55 x 55 x 45 mm, 96 g)

Płytę ochronną 15359 do czujnika uniwersalnego kompletujemy na zamówienie jako część zamienną.

Dane techniczne

Zastosowania praktyczne

• regulacja kotłów na zrębkę i pelet w ciepłowniach, elektrociepłowniach i kotłowniach przemysłowych
• sterowanie suszarniami zrębki i trocin według zawartości wody
• kontrola trocin i zrębki na wejściu linii produkcji peletu
• pomiar w zasobnikach i kanałach zasypowych, gdzie elektronika musi stać w innym miejscu niż czujnik
• rejestracja i wizualizacja zawartości wody paliwa przez Ethernet i HumiSenseWare

Zanim kupisz - który przetwornik on-line wybrać

• Mierzysz wyłącznie zrębkę i wystarczy Ci przetwornik bez wyświetlacza, z fabryczną kalibracją - humimeter HGT-A (±5 %).
• Potrzebujesz jednego, zwartego przetwornika do zrębki i peletu z dokładnością ±2,5 % - Schaller BLC.
• Mierzysz suche paliwo, do 20 % zawartości wody, na przykład w zgazowarkach drewna - Schaller LF-TD-H Wood.
• Wolisz pomiar bezkontaktowy w podczerwieni - MoistTech IR-3000W.
• Potrzebujesz kontroli dostaw z próbki, a nie pomiaru w linii - humimeter BMC albo humimeter BMA-2. Do porównań metodą suszarkową służy Schaller LabDry albo wagosuszarka G110.
• Pełne zestawienie znajdziesz w kategorii wilgotnościomierze do biomasy i materiałów sypkich.

Najczęstsze pytania

Czy w cenie jest czujnik?

Nie. Cena karty dotyczy jednostki analizującej BLO. Czujnik 12122, 12470 albo 15222 wybierasz w wariantach produktu.

Czy BLO zmierzy pelet?

Tak, z czujnikiem uniwersalnym 15222 - ma krzywe dla peletu drzewnego o gęstości nasypowej od 625 do 685 kg/m³ w zakresie 2-20 %.

Którego czujnika potrzebuję do trocin?

Czujnika uniwersalnego 15222 - ma pięć krzywych dla trocin o różnej gęstości nasypowej (2-60 %). Czujniki do zrębki 12122 i 12470 producent przewiduje dla zrębki, wiórów, ciętej słomy i miskanta.

Podsumowanie

Humimeter BLO to elastyczny system pomiaru wilgotności biomasy w linii: jedna jednostka analizująca, czujnik dobrany do materiału i miejsca montażu, dwa wyjścia 4-20 mA i opcjonalna wizualizacja w HumiSenseWare. System jest objęty programem Lifetime Support producenta z 10-letnią gwarancją naprawy.

Jako autoryzowany dystrybutor Schaller humimeter w Polsce pomagamy dobrać czujnik i krzywą do Twojego paliwa oraz miejsce montażu. Jeśli nie wiesz, którą krzywą wybrać, prześlij nam zdjęcie materiału z przyłożoną miarką - producent rekomenduje krzywą na tej podstawie. Napisz do nas - przygotujemy ofertę w 24 h.
