Schaller humimeter HGT-A – przetwornik wilgotności zrębków on-line 4-20 mA

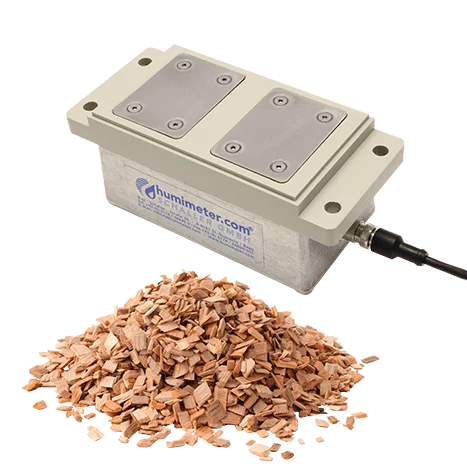

Schaller humimeter HGT-A to fabrycznie skalibrowany przetwornik do ciągłego pomiaru zawartości wody w zrębce drzewnej w czasie pracy instalacji. Czujnik montuje się w dnie przenośnika ślimakowego albo w ścianie kanału zasypowego lub zasobnika, a wynik trafia do sterownika przez wyjście analogowe 4-20 mA. Dzięki temu suszarnia albo kocioł mogą być regulowane według rzeczywistej wilgotności paliwa, a nie według założeń.

Producent podaje dokładność kalibracji ±5 % zawartości wody względem materiału odniesienia i zakres od 10 do 50 %, a w wersji HGT-A Extended od 10 do 60 % przy temperaturze materiału do +85 °C. Jako autoryzowany dystrybutor Schaller humimeter w Polsce pomagamy dobrać wersję, miejsce montażu i sposób przeliczenia sygnału w sterowniku.

Po co mierzyć wilgotność zrębki w sposób ciągły

Zawartość wody w zrębce zmienia się z dostawy na dostawę, a nawet w obrębie jednej pryzmy. Kocioł ustawiony na paliwo średnie spala zrębkę mokrą z gorszą sprawnością, a suszarnia bez pomiaru albo przesusza materiał i zużywa energię na darmo, albo oddaje go zbyt wilgotnym. Producent podaje, że regulacja procesu według zawartości wody zwiększa sprawność instalacji spalania o 3 do 5 %. Pomiar ciągły daje sterownikowi sygnał do takiej regulacji bez ręcznego pobierania próbek.

Jak działa przetwornik HGT-A

HGT-A mierzy metodą konduktancyjną - na podstawie przewodności elektrycznej materiału leżącego na dwóch płytkach pomiarowych ze stali nierdzewnej. Elektronika w aluminiowej obudowie przelicza pomiar na zawartość wody z automatyczną kompensacją temperatury i wystawia wynik jako prąd 4-20 mA. Zawartość wody jest liczona w odniesieniu do całkowitej masy materiału, tak jak definiuje ją norma EN ISO 18134-2.

Wyjście wilgotności ma stałe skalowanie: 4 mA odpowiada 0 %, a 20 mA odpowiada 80 % zawartości wody, czyli 0,2 mA na każdy punkt procentowy. Wyjście temperatury przy HGT-A jest opcją (12327) i obejmuje zakres od -10 do +70 °C; w wersji Extended jest w standardzie i obejmuje zakres od +5 do +85 °C.

Krzywa fabryczna i przeliczenie w sterowniku

Przetwornik jest skalibrowany fabrycznie dla standardowej zrębki klas P31-P45 z frakcją drobną, w przewadze z drewna liściastego (najwyżej 30 % iglastego). Dla innych rodzajów zrębki producent podaje tabele punktów interpolacji, które programuje się w sterowniku: sygnał z przetwornika jest wtedy przeliczany na zawartość wody dla wybranego materiału.

Tabele punktów dla trzech krzywych dodatkowych przekazujemy razem z instrukcją obsługi. Jeśli nie wiesz, która krzywa pasuje do Twojego paliwa, prześlij nam zdjęcie zrębki z przyłożoną miarką - producent rekomenduje krzywą na tej podstawie. Przy wątpliwościach producent zaleca pomiar porównawczy metodą suszarkową według EN ISO 18134-2.

Montaż krok po kroku

Wymagania pochodzą z instrukcji obsługi HGT (wersja 5.3) i HGT-A Extended (wersja 1.1). Najważniejsze jest stałe przyleganie materiału do płytek pomiarowych z odpowiednim naciskiem.

1. Wybierz miejsce montażu: dno koryta przenośnika ślimakowego, ściana boczna kanału zasypowego z popychaczem hydraulicznym albo ściana boczna zasobnika. W zasobniku czujnik może wymagać montażu pod kątem, żeby uzyskać wymagany nacisk materiału.
2. Przygotuj otwór w blasze - przetwornik jest przeznaczony do montażu w ściankach o grubości do 12 mm. Czujnik mocuje się na czterech otworach o średnicy 9 mm w bloku czujnika.
3. Zadbaj, by zrębka stale przykrywała płytki pomiarowe i naciskała na nie z siłą co najmniej 20 N/dm². Gdy nad czujnikiem nie ma materiału, przetwornik pokazuje wartość dla powietrza, około 5,5 %.
4. Upewnij się, że płytek nie dotykają elementy przewodzące, na przykład metalowe części przenośnika.
5. Poprowadź przewód z dala od pól zakłóceń elektromagnetycznych, bez ostrych zagięć i możliwie krótko. Przedłużenie wykonaj przewodem o przekroju co najmniej 0,25 mm².
6. Podłącz przewody: brązowy - zasilanie 0 V i masa wyjść prądowych, biały - zasilanie +24 V DC, niebieski - wyjście wilgotności 4-20 mA, szary - wyjście temperatury 4-20 mA, fioletowy - wyrównanie potencjałów (obudowa). Czarny nie jest podłączony. Błędne podłączenie może uszkodzić elektronikę.
7. Zaprogramuj w sterowniku skalowanie 4-20 mA = 0-80 % zawartości wody, a dla krzywych dodatkowych - tabelę punktów interpolacji.
8. Przed pierwszymi pomiarami pozwól przetwornikowi wyrównać temperaturę z otoczeniem; zbyt krótki czas wyrównania jest jedną z przyczyn błędów pomiaru.

Nie montuj czujnika tuż za suszarnią. Po suszeniu powierzchnia zrębki jest dużo suchsza niż jej wnętrze, więc przetwornik pokaże zaniżone wartości, a dolna granica zakresu 10 % nie będzie osiągalna.

HGT-A czy HGT-A Extended

Cena karty dotyczy wersji standardowej HGT-A (14236). Wersję Extended (12234) wybierasz w wariantach produktu jako dopłatę.

Wersja Extended jest przeznaczona do zrębki o wyższej zawartości wody i wyższej temperaturze, niż obejmuje wersja standardowa.

Czego HGT-A nie zmierzy

• materiału chłodniejszego niż +5 °C albo cieplejszego niż +40 °C (w wersji Extended +85 °C)
• zrębki zamarzniętej albo zmieszanej ze śniegiem - dokładność wyraźnie spada
• zrębki spleśniałej albo mokrej od deszczu - dokładność wyraźnie spada
• materiału, który nie przylega do płytek albo naciska na nie za słabo
• zrębki tuż za suszarnią, gdy powierzchnia jest suchsza niż wnętrze kawałków
• w strefie zagrożonej wybuchem (ATEX) - przetwornika nie wolno tam stosować

Kontrola i konserwacja

Płytki pomiarowe czyść ściereczką z alkoholem. Nie zanurzaj czujnika w wodzie, nie zginaj wielokrotnie przewodu (to może uszkodzić elektronikę) i chroń przyrząd przed uderzeniami. Zabrudzone płytki i materiał przewodzący na ich powierzchni to typowe przyczyny błędnych wskazań. Do szybkiej kontroli całego zakresu pomiarowego służy blok testowy 12308, który producent przewiduje dla obu wersji HGT-A. Producent zaleca też okresowe porównanie wskazań z metodą suszarkową - do tego służy system Schaller LabDry albo wagosuszarka Schaller G110.

Akcesoria i rozbudowa

• SCH-12234 - wersja HGT-A Extended: zakres do 60 % wody, praca do +85 °C, wyjście temperatury w standardzie
• SCH-12327 - wyjście analogowe temperatury 4-20 mA, zakres -10 do +70 °C (do wersji standardowej)
• SCH-12426 - klawiatura z wyświetlaczem w obudowie przetwornika, temperatura pracy 0 do +50 °C
• SCH-12308 - blok testowy do kontroli całego zakresu pomiarowego (55 x 55 x 45 mm, 96 g)

Klawiaturę z wyświetlaczem producent wymienia w cenniku przy wersji standardowej. Przy wersji Extended, pracującej do +85 °C, jej zastosowanie potwierdzamy przy zamówieniu.

Dane techniczne

Zastosowania praktyczne

• regulacja kotłów na zrębkę w ciepłowniach, elektrociepłowniach i kotłowniach przemysłowych
• sterowanie suszarniami zrębki według zawartości wody na wejściu
• kontrola paliwa na przenośnikach ślimakowych i w kanałach zasypowych z popychaczem
• nadzór wilgotności materiału w zasobnikach przed podaniem do kotła
• rejestracja zawartości wody paliwa w systemie sterowania zakładu

Zanim kupisz - który przetwornik on-line wybrać

• Mierzysz zrębkę o typowej wilgotności kotłowej i chcesz najprostszego przetwornika - HGT-A.
• Potrzebujesz dokładności ±2,5 %, szerszego zakresu (zrębka 2-60 %) albo pomiaru peletu - Schaller BLC.
• Chcesz mieć wyświetlacz przy instalacji, czujnik dobrany do zrębki, peletu albo trocin i elektronikę oddaloną od czujnika - humimeter BLO.
• Mierzysz suche paliwo, do 20 % zawartości wody, na przykład w zgazowarkach drewna i przy produkcji peletu - Schaller LF-TD-H Wood.
• Wolisz pomiar bezkontaktowy w podczerwieni - MoistTech IR-3000W.
• Potrzebujesz kontroli dostaw zrębki z próbki, a nie pomiaru w linii - humimeter BMC albo humimeter BMA-2.
• Pełne zestawienie znajdziesz w kategorii wilgotnościomierze do biomasy i materiałów sypkich.

Najczęstsze pytania

Czy HGT-A trzeba kalibrować na miejscu?

Nie. Przetwornik jest skalibrowany fabrycznie dla standardowej zrębki P31-P45. Dla innych rodzajów zrębki wystarczy tabela punktów interpolacji w sterowniku.

Czy HGT-A ma wyświetlacz?

W wersji standardowej nie - wynik trafia do sterownika przez wyjście 4-20 mA. Klawiaturę z wyświetlaczem w obudowie można zamówić jako opcję 12426.

Czy zmierzę nim pelet albo trociny?

Nie - krzywe HGT-A producent podaje wyłącznie dla zrębki drzewnej. Do peletu przeznaczony jest Schaller BLC albo LF-TD-H Wood.

Podsumowanie

Humimeter HGT-A to najprostszy sposób na ciągły pomiar zawartości wody w zrębce: fabryczna kalibracja, montaż w przenośniku albo kanale zasypowym i sygnał 4-20 mA wprost do sterownika. Wersja Extended poszerza zakres do 60 % i temperatury materiału do +85 °C. Przetwornik jest objęty programem Lifetime Support producenta z 10-letnią gwarancją naprawy.

Jako autoryzowany dystrybutor Schaller humimeter w Polsce pomagamy dobrać wersję i miejsce montażu oraz przekazujemy tabele interpolacji do sterownika. Napisz do nas - przygotujemy ofertę w 24 h.
