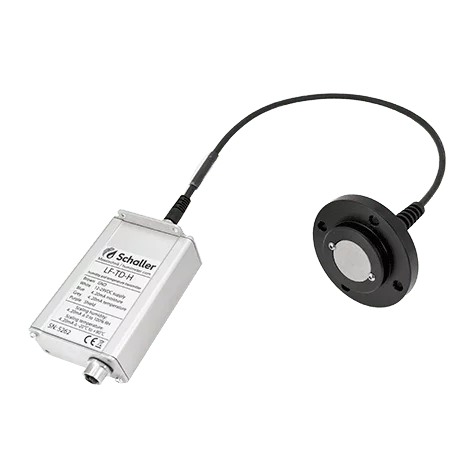

Schaller LF-TD-H Wood – przetwornik wilgotności zrębków i peletu online 4-20 mA

Schaller LF-TD-H Wood to przetwornik online zawartości wody w zrębkach, wiórach, pelecie i podobnych materiałach, opracowany przez austriackiego producenta Schaller Messtechnik z myślą o zgazowarkach drewna. Montuje się go w układzie zamkniętym - w przenośniku ślimakowym podającym paliwo albo w zasobniku - a wynik pomiaru, zawartość wody w zakresie 2-20 % i temperatura materiału 0-40 °C, trafia na dwa wyjścia 4-20 mA do sterownika kotła lub zgazowarki. Mimo nazwy LF-TD-H nie mierzy wilgotności powietrza jak pozostałe przetworniki serii LF-TD, lecz wilgotność samego materiału. Jako autoryzowany dystrybutor Schaller w Polsce dostarczamy LF-TD-H Wood razem z doradztwem przy doborze miejsca zabudowy.

Dlaczego zgazowarka potrzebuje ciągłego pomiaru wilgotności paliwa

Zgazowanie drewna działa poprawnie tylko w wąskim oknie wilgotności paliwa. Zbyt mokre zrębki obniżają temperaturę w strefie redukcji, zwiększają udział smoły w gazie i prowadzą do zaklejania filtrów i silnika; zbyt suche podnoszą temperaturę ponad projektową i skracają żywotność rusztu. Ręczny pomiar próbki raz dziennie nie wychwyci, że w zasobniku zaczęła się partia z innej dostawy. LF-TD-H mierzy każdą porcję paliwa przechodzącą przez przenośnik, a sterownik może na tej podstawie regulować dawkę powietrza, przełączać zasobniki albo zatrzymać podawanie, zanim mokra partia trafi do reaktora.

Ten sam pomiar służy w kotłowni na biomasę do rozliczania dostaw i do sterowania suszarką paliwa, a producent wymienia jako materiały docelowe zrębki, wióry i pelet.

Konstrukcja przetwornika LF-TD-H Wood - sonda, elektronika, sygnały

Elektronika przetwornika pracuje w aluminiowej obudowie 70 x 32 x 120 mm, wspólnej dla całej serii LF-TD. Sonda pomiarowa jest przeznaczona do zabudowy w zamkniętym układzie - w przenośniku ślimakowym lub zasobniku - tak, by materiał przesuwał się po niej ze stałym dociskiem. Wynik to zawartość wody w procentach z rozdzielczością 0,1 % i temperatura materiału z rozdzielczością 0,1 °C, oba na wyjściach 4-20 mA. Zasilanie 24 VDC (15-29 VDC), kabel przyłączeniowy 1,9 m z zalewanym pięciostykowym wtykiem w zestawie. Opcjonalny wyświetlacz z klawiaturą (13731) pozwala odczytać wartości przy urządzeniu.

Czego producent nie podaje w cenniku i na stronie produktu: wymiarów i kształtu sondy, wymaganego docisku materiału ani kalibracji dla poszczególnych rodzajów zrębków. Te dane potwierdzamy u producenta przy konkretnym zamówieniu, razem z doborem miejsca zabudowy w Twoim przenośniku.

Dane techniczne LF-TD-H Wood

LF-TD-H Wood a inne przetworniki wilgotności biomasy Schaller

Schaller ma w ofercie kilka przetworników online do biomasy i różnią się one zakresem, materiałem i sposobem zabudowy. Zestawienie pomaga trafić w model do konkretnej instalacji.

Zastosowania praktyczne przetwornika LF-TD-H Wood

• zgazowarki drewna i układy kogeneracyjne na gaz drzewny - kontrola wilgotności paliwa przed reaktorem
• kotłownie na zrębki i pelet - ciągły pomiar na podajniku do sterowania spalaniem i do rozliczeń dostaw
• suszarnie paliwa - sygnał do zakończenia suszenia po osiągnięciu zadanej zawartości wody
• zakłady produkcji peletu - kontrola wilgotności surowca na wejściu do prasy

Zanim kupisz - LF-TD-H czy HGT-A

LF-TD-H Wood wybierz, gdy paliwo jest suche - do 20 % zawartości wody, jak w zgazowarkach i przy pelecie - i gdy sonda ma pracować w zamkniętym przenośniku lub zasobniku. Do zrębków o typowej wilgotności kotłowej, 10-50 %, właściwy jest humimeter HGT-A. Gdy materiał bywa bardzo mokry albo linia produkuje pelet z trocin, szerszy zakres ma BLC. Do kontroli dostaw bez stałej zabudowy służy przenośny humimeter BMC. Pozostałe przetworniki serii LF-TD, na przykład LF-TD 60 i LF-TD 90, mierzą wilgotność powietrza, nie materiału, i nie zastąpią LF-TD-H w podajniku.

Zawartość zestawu i akcesoria z cennika producenta

W cenie jest przetwornik z kablem przyłączeniowym o długości 1,9 m z zalewanym pięciostykowym wtykiem czujnika. Pozycje poniżej sprowadzamy na zamówienie - podaj numer katalogowy w zapytaniu:

• wyświetlacz z klawiaturą do LF-TD (13731) - odczyt zawartości wody i temperatury bezpośrednio przy urządzeniu
• świadectwo kalibracji fabrycznej z protokołem regulacji przy dostawie (10403)
• certyfikowane ampułki kalibracyjne 50 % RH (10352) i zestaw 35 / 50 / 80 % RH (10005) do sprawdzania czujnika
• ryczałt za wykonanie specjalne serii przetworników, jeden na zamówienie niezależnie od liczby sztuk (12011) - dla wersji o innej długości kabla lub skalowaniu wyjść

Podsumowanie - dla kogo jest LF-TD-H Wood

LF-TD-H Wood to przetwornik dla operatorów zgazowarek i kotłowni, którzy chcą widzieć wilgotność każdej porcji paliwa na sterowniku, a nie w zeszycie. Zakres 2-20 % dopasowany do suchego paliwa, dwa wyjścia 4-20 mA i zabudowa w przenośniku ślimakowym dają sygnał, na którym można oprzeć regulację spalania i ochronę reaktora przed mokrą partią.

Omnic jest autoryzowanym dystrybutorem Schaller w Polsce. Pomożemy dobrać model, długość rury i interfejs do Twojej instalacji, a przy większej liczbie punktów pomiarowych przygotujemy wycenę całej serii razem z oprogramowaniem. Napisz do nas - przygotujemy ofertę w 24 h.
