Schaller LF-TD 90 – przemysłowy przetwornik wilgotności i temperatury do 90 stopni C

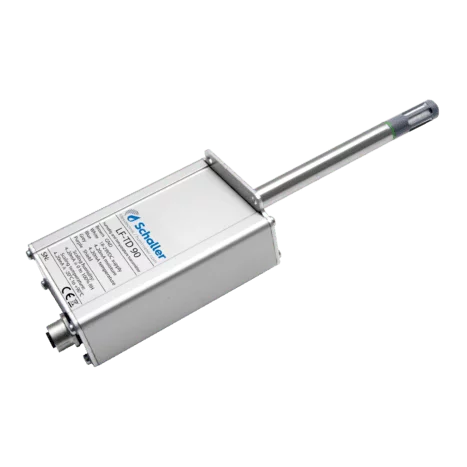

Schaller LF-TD 90 to przemysłowy przetwornik wilgotności i temperatury z rodziny LF-TD austriackiego producenta Schaller Messtechnik, przeznaczony do procesów o temperaturze do 90 °C. Od podstawowego modelu LF-TD 60 różni go rura czujnika ze stali nierdzewnej Ø12 x 125 mm z przykręcaną nasadką spiekaną, którą można wymienić na wersję do wysokich temperatur i trudnych warunków. Przetwornik mierzy 0-100 % RH i -20 do +90 °C, a wynik oddaje na dwóch wyjściach 4-20 mA gotowych do podłączenia pod sterownik. Jako autoryzowany dystrybutor Schaller w Polsce dostarczamy LF-TD 90 w wersji analogowej lub z interfejsem RS232, USB albo Ethernet.

Dlaczego wilgotność w procesie trzeba mierzyć w sposób ciągły

Ręczny pomiar termohigrometrem daje obraz chwili. W suszarni, komorze klimatycznej, magazynie surowca czy hali produkcyjnej wilgotność zmienia się z każdą partią materiału, z każdym otwarciem bramy i z każdą zmianą pogody. Jeśli sterownik nie widzi tych zmian na bieżąco, suszenie trwa dłużej niż trzeba, produkt wychodzi z rozrzutem wilgotności, a w skrajnych przypadkach na chłodnych powierzchniach wykrapla się woda.

Przetwornik LF-TD 90 zamienia wilgotność względną i temperaturę na sygnał, który sterownik PLC, regulator lub rejestrator czyta bez żadnej interpretacji. Dzięki temu suszarnia może kończyć cykl po osiągnięciu zadanej wilgotności zamiast po stałym czasie, wentylacja magazynu włącza się tylko wtedy, gdy powietrze na zewnątrz jest suchsze niż w środku, a laboratorium ma zapis warunków bez ręcznego przepisywania wartości.

Konstrukcja przetwornika LF-TD 90 - obudowa, czujnik, sygnały

Elektronika przetwornika pracuje w aluminiowej obudowie o wymiarach 70 x 32 x 120 mm z otworami montażowymi, którą mocuje się bezpośrednio do ściany kanału, komory albo na opcjonalnym kątowniku (13612). Rura czujnika: stal nierdzewna, Ø12 x 125 mm. Pomiar wilgotności realizuje pojemnościowy element czujnikowy, który producent opisuje jako długoterminowo stabilny, odporny na typowe zabrudzenia i wiele chemikaliów oraz szybko reagujący na zmianę wilgotności. Każdy przetwornik jest kalibrowany fabrycznie w sześciu punktach wilgotności, a na życzenie dostarczany ze świadectwem kalibracji (10403).

W standardzie przetwornik ma dwa niezależne wyjścia prądowe 4-20 mA: pierwsze odpowiada wilgotności względnej 0-100 % RH, drugie temperaturze w zakresie -20 do +90 °C. Do sterownika prowadzi kabel przyłączeniowy o długości 1,9 m z zalewanym pięciostykowym wtykiem od strony czujnika i tulejkami kablowymi od strony szafy sterowniczej - montaż ogranicza się do podłączenia zasilania 12-29 VDC i dwóch pętli prądowych.

Stalowa rura i wymienna nasadka to cecha, która odróżnia LF-TD 90 od modelu LF-TD 60: czujnik znosi parę wodną i wyższą temperaturę suszenia, a przy zabrudzeniu wymienia się tylko nasadkę, nie cały przetwornik. Do zastosowań przy wysokiej temperaturze i w trudnych warunkach producent oferuje nasadkę spiekaną ze stali nierdzewnej (10249), a jako tańszą alternatywę nasadkę z brązu spiekanego niklowaną (13799).

Interfejsy cyfrowe, wyświetlacz i oprogramowanie HumiSenseWare

Wersja podstawowa jest analogowa, ale ten sam przetwornik można zamówić z interfejsem cyfrowym: RS232, USB, Ethernet. Interfejs zamawia się jako opcję fabryczną - w cenniku producenta figurują osobne numery katalogowe (RS232: 12807, USB: 12808, Ethernet: 13738). Producent wymienia też na stronie produktu opcjonalne wyjścia przekaźnikowe do alarmu lub sterowania wentylacją z ustawianymi progami i histerezą - ich dostępność i konfigurację potwierdzamy u producenta przy zamówieniu.

Opcjonalny wyświetlacz z klawiaturą (13731) w aluminiowej obudowie z szybą ochronną i uszczelką silikonową pozwala odczytać wilgotność i temperaturę bezpośrednio przy urządzeniu, bez systemu nadrzędnego - przydatne przy rozruchu i serwisie. Do wersji z interfejsem sieciowym producent oferuje oprogramowanie HumiSenseWare: licencja standardowa Live Trend (14711) wyświetla wartości w czasie rzeczywistym w tabeli i na skalowalnym wykresie z eksportem do Excela lub schowka i obsługuje do trzech czujników Schaller, opcja zarządzania danymi (14712) dokłada bazę danych z automatycznym zapisem pomiarów, a pakiet 14713 rozszerza licencję o trzy kolejne czujniki.

Dane techniczne LF-TD 90

Rodzina LF-TD - który model do jakiej temperatury

Wszystkie przetworniki rodziny mają tę samą elektronikę, obudowę i wyjścia; różnią się materiałem i długością rury czujnika oraz zakresem temperatury. LF-TD 90 jest najkrótszym modelem ze stalową rurą - dobrym kompromisem między ceną a odpornością tam, gdzie 100 mm rury z tworzywa nie wystarcza.

Zastosowania praktyczne przetwornika LF-TD 90

• suszarnie drewna, ziół, owoców i pasz pracujące do 90 °C - pomiar w gorącym, wilgotnym powietrzu, którego rura z tworzywa by nie zniosła
• suszarnie i komory suszarnicze - sterowanie cyklem po wilgotności zamiast po czasie, tam gdzie temperatura procesu nie przekracza 90 °C
• laboratoria, komory klimatyczne i pomieszczenia czyste - ciągły zapis warunków otoczenia do dokumentacji badań i walidacji
• przemysł drzewny i meblarski - kontrola klimatu w suszarniach tarcicy i halach lakierni, gdzie wilgotność decyduje o stabilności wymiarowej drewna
• przemysł spożywczy i paszowy - monitoring klimatu w magazynach surowców, dojrzewalniach i halach pakowania
• drukarnie i papiernie - stabilny klimat hali, od którego zależy płaskość arkusza i pasowanie kolorów
• budownictwo i rolnictwo - wentylacja sterowana wilgotnością w magazynach, szklarniach i pomieszczeniach inwentarskich
• biotechnologia i farmacja - pomieszczenia o kontrolowanych parametrach z wymogiem ciągłej rejestracji

Zanim kupisz - który model rodziny LF-TD wybrać

LF-TD 90 wybierz, gdy w punkcie pomiaru bywa gorąco i wilgotno, ale temperatura nie przekracza 90 °C, a 125 mm rury wystarcza. Jeśli czujnik ma sięgać głębiej przez izolowaną ścianę komory, weź LF-TD 120 z rurą 500 mm lub LF-TD 150 z rurą 750 mm - oba mają też wyższy zakres temperatury. Przy 180 °C potrzebny jest LF-TD 180 z odsuniętą głowicą. Tę samą stalową rurę 125 mm i zakres do 90 °C ma wersja sieciowa LF-TD Profinet. Do 60 °C wystarczy tańszy LF-TD 60 albo analogowy LF-TD-TA.

Do pomiarów przenośnych, bez stałej instalacji, właściwszy jest termohigrometr humimeter RH2 z wymiennymi sondami albo humimeter RH1 z rejestratorem. Do pomiaru wilgotności samego materiału na przenośniku, a nie powietrza, służą przetworniki humimeter HGT-A, BLC i system humimeter BLO.

Zawartość zestawu i akcesoria z cennika producenta

W cenie przetwornika jest urządzenie z kablem przyłączeniowym o długości 1,9 m z zalewanym pięciostykowym wtykiem czujnika. Pozycje poniżej sprowadzamy na zamówienie - podaj numer katalogowy w zapytaniu, a wycenimy je razem z urządzeniem:

• zestaw kalibracyjny do czujników rurowych (10006) oraz certyfikowane ampułki kalibracyjne 50 % RH (10352) i zestaw 35 / 50 / 80 % RH (10005) - do okresowego sprawdzania i regulacji przetwornika na miejscu
• świadectwo kalibracji fabrycznej z protokołem regulacji przy dostawie (10403)
• osłona przeciwkroplowa do przetworników LF-TD (12456) - chroni głowicę przed kondensatem kapiącym z góry
• kątownik montażowy do LF-TD (13612)
• wyświetlacz z klawiaturą do LF-TD (13731) - odczyt wartości bezpośrednio przy urządzeniu, bez systemu nadrzędnego
• interfejsy cyfrowe: RS232 (12807), USB (12808), Ethernet (13738)
• nasadka spiekana ze stali nierdzewnej do wysokich temperatur i trudnych warunków (10249) oraz nasadka z brązu spiekanego niklowana (13799)
• oprogramowanie HumiSenseWare: licencja standardowa Live Trend (14711), opcja zarządzania danymi i rejestracji (14712), pakiet integracji trzech dodatkowych czujników (14713)
• ryczałt za wykonanie specjalne serii przetworników wilgotności, jeden na zamówienie niezależnie od liczby sztuk (12011) - dla wersji o innej długości rury, kabla lub skalowaniu wyjść

Producent wykonuje też kalibrację z regulacją (11131) i samo sprawdzenie kalibracji (13761) dla serii LF-TD - warto zaplanować je w cyklu rocznym, zwłaszcza tam, gdzie pomiar jest częścią dokumentacji jakości.

Podsumowanie - dla kogo jest LF-TD 90

LF-TD 90 to najczęściej wybierany model rodziny do suszarni i komór, w których powietrze jest gorące i nasycone parą, a pomiar musi być stabilny latami. Stalowa rura z wymienną nasadką, kalibracja ±2 % RH, dwa wyjścia 4-20 mA i opcjonalne interfejsy cyfrowe czynią z niego uniwersalny punkt pomiarowy do sterowania procesem i dokumentacji jakości.

Omnic jest autoryzowanym dystrybutorem Schaller w Polsce. Pomożemy dobrać model, długość rury i interfejs do Twojej instalacji, a przy większej liczbie punktów pomiarowych przygotujemy wycenę całej serii razem z oprogramowaniem. Napisz do nas - przygotujemy ofertę w 24 h.
