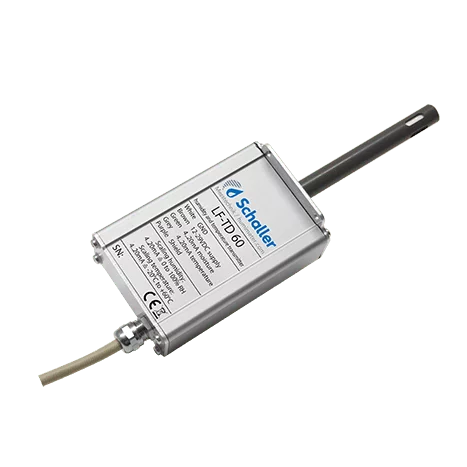

Schaller LF-TD 60 – przetwornik wilgotności i temperatury 4-20 mA do 60 stopni C

Schaller LF-TD 60 to podstawowy model rodziny cyfrowych przetworników wilgotności i temperatury LF-TD austriackiego producenta Schaller Messtechnik - urządzenie do stałej zabudowy w kanale, komorze lub pomieszczeniu, które mierzy wilgotność względną od 0 do 100 % RH i temperaturę od -20 do +60 °C, a wynik oddaje na dwóch wyjściach prądowych 4-20 mA. Wersja z rurą czujnika z tworzywa sztucznego Ø12 x 100 mm jest przeznaczona do procesów o temperaturze do 60 °C, czyli do większości suszarni niskotemperaturowych, magazynów, laboratoriów i hal produkcyjnych. Jako autoryzowany dystrybutor Schaller w Polsce dostarczamy przetworniki LF-TD w wersji analogowej i z interfejsami cyfrowymi, z fabrycznym świadectwem kalibracji na życzenie.

Dlaczego wilgotność w procesie trzeba mierzyć w sposób ciągły

Ręczny pomiar termohigrometrem daje obraz chwili. W suszarni, komorze klimatycznej, magazynie surowca czy hali produkcyjnej wilgotność zmienia się z każdą partią materiału, z każdym otwarciem bramy i z każdą zmianą pogody. Jeśli sterownik nie widzi tych zmian na bieżąco, suszenie trwa dłużej niż trzeba, produkt wychodzi z rozrzutem wilgotności, a w skrajnych przypadkach na chłodnych powierzchniach wykrapla się woda.

Przetwornik LF-TD 60 zamienia wilgotność względną i temperaturę na sygnał, który sterownik PLC, regulator lub rejestrator czyta bez żadnej interpretacji. Dzięki temu suszarnia może kończyć cykl po osiągnięciu zadanej wilgotności zamiast po stałym czasie, wentylacja magazynu włącza się tylko wtedy, gdy powietrze na zewnątrz jest suchsze niż w środku, a laboratorium ma zapis warunków bez ręcznego przepisywania wartości.

Konstrukcja przetwornika LF-TD 60 - obudowa, czujnik, sygnały

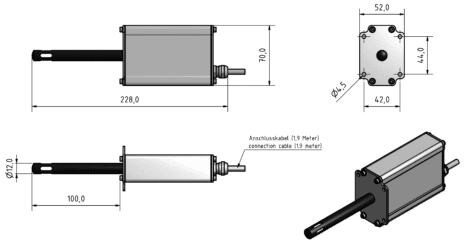

Elektronika przetwornika pracuje w aluminiowej obudowie o wymiarach 70 x 32 x 120 mm z otworami montażowymi, którą mocuje się bezpośrednio do ściany kanału, komory albo na opcjonalnym kątowniku (13612). Rura czujnika: tworzywo sztuczne, Ø12 x 100 mm. Pomiar wilgotności realizuje pojemnościowy element czujnikowy, który producent opisuje jako długoterminowo stabilny, odporny na typowe zabrudzenia i wiele chemikaliów oraz szybko reagujący na zmianę wilgotności. Każdy przetwornik jest kalibrowany fabrycznie w sześciu punktach wilgotności, a na życzenie dostarczany ze świadectwem kalibracji (10403).

W standardzie przetwornik ma dwa niezależne wyjścia prądowe 4-20 mA: pierwsze odpowiada wilgotności względnej 0-100 % RH, drugie temperaturze w zakresie -20 do +60 °C. Do sterownika prowadzi kabel przyłączeniowy o długości 1,9 m - montaż ogranicza się do podłączenia zasilania 12-29 VDC i dwóch pętli prądowych.

W odróżnieniu od modeli LF-TD 90, 120 i 150 rura czujnika LF-TD 60 jest wykonana z tworzywa sztucznego - to najlżejsza i najtańsza wersja rodziny, wystarczająca wszędzie tam, gdzie medium nie przekracza 60 °C i nie jest agresywne chemicznie. Elektronika przetwornika znosi od -20 do +85 °C, więc obudowa może stać w cieplejszym miejscu niż sama rura.

Interfejsy cyfrowe, wyświetlacz i oprogramowanie HumiSenseWare

Wersja podstawowa jest analogowa, ale ten sam przetwornik można zamówić z interfejsem cyfrowym: RS232, USB, Ethernet. Interfejs zamawia się jako opcję fabryczną - w cenniku producenta figurują osobne numery katalogowe (RS232: 12807, USB: 12808, Ethernet: 13738). Producent wymienia też na stronie produktu opcjonalne wyjścia przekaźnikowe do alarmu lub sterowania wentylacją z ustawianymi progami i histerezą - ich dostępność i konfigurację potwierdzamy u producenta przy zamówieniu.

Opcjonalny wyświetlacz z klawiaturą (13731) w aluminiowej obudowie z szybą ochronną i uszczelką silikonową pozwala odczytać wilgotność i temperaturę bezpośrednio przy urządzeniu, bez systemu nadrzędnego - przydatne przy rozruchu i serwisie. Do wersji z interfejsem sieciowym producent oferuje oprogramowanie HumiSenseWare: licencja standardowa Live Trend (14711) wyświetla wartości w czasie rzeczywistym w tabeli i na skalowalnym wykresie z eksportem do Excela lub schowka i obsługuje do trzech czujników Schaller, opcja zarządzania danymi (14712) dokłada bazę danych z automatycznym zapisem pomiarów, a pakiet 14713 rozszerza licencję o trzy kolejne czujniki.

Dane techniczne LF-TD 60

Rodzina LF-TD - który model do jakiej temperatury

Wszystkie przetworniki rodziny mają tę samą elektronikę, obudowę i wyjścia; różnią się materiałem i długością rury czujnika oraz zakresem temperatury. Rurę dobiera się do grubości ściany i głębokości, na jakiej ma stać czujnik: 100 mm wystarcza do pomiaru w pomieszczeniu, 500 lub 750 mm pozwala sięgnąć do środka kanału albo komory przez izolację.

Zastosowania praktyczne przetwornika LF-TD 60

• suszarnie i komory suszarnicze - sterowanie cyklem po wilgotności zamiast po czasie, tam gdzie temperatura procesu nie przekracza 60 °C
• laboratoria, komory klimatyczne i pomieszczenia czyste - ciągły zapis warunków otoczenia do dokumentacji badań i walidacji
• przemysł drzewny i meblarski - kontrola klimatu w suszarniach tarcicy i halach lakierni, gdzie wilgotność decyduje o stabilności wymiarowej drewna
• przemysł spożywczy i paszowy - monitoring klimatu w magazynach surowców, dojrzewalniach i halach pakowania
• drukarnie i papiernie - stabilny klimat hali, od którego zależy płaskość arkusza i pasowanie kolorów
• budownictwo i rolnictwo - wentylacja sterowana wilgotnością w magazynach, szklarniach i pomieszczeniach inwentarskich
• biotechnologia i farmacja - pomieszczenia o kontrolowanych parametrach z wymogiem ciągłej rejestracji

Zanim kupisz - który model rodziny LF-TD wybrać

LF-TD 60 wybierz, gdy temperatura w punkcie pomiaru nie przekracza 60 °C, a rura 100 mm wystarcza do sięgnięcia w mierzoną przestrzeń. Jeśli medium jest gorętsze albo czujnik ma pracować w parze wodnej przy suszeniu, sięgnij po LF-TD 90 ze stalową rurą 125 mm lub dłuższe modele LF-TD 120 i LF-TD 150. Gdy zamiast pętli prądowej potrzebujesz sieci, wersja LF-TD-E Ethernet podłącza się do przełącznika kablem RJ45, a LF-TD Profinet rozmawia bezpośrednio ze sterownikiem PLC w sieci Profinet. Najprostszą i najtańszą wersją analogową jest LF-TD-TA o nieco szerszej tolerancji kalibracji.

Do pomiarów przenośnych, bez stałej instalacji, właściwszy jest termohigrometr humimeter RH2 z wymiennymi sondami albo humimeter RH1 z rejestratorem. Do pomiaru wilgotności samego materiału na przenośniku, a nie powietrza, służą przetworniki humimeter HGT-A, BLC i system humimeter BLO.

Zawartość zestawu i akcesoria z cennika producenta

W cenie przetwornika jest urządzenie z kablem przyłączeniowym o długości 1,9 m. Pozycje poniżej sprowadzamy na zamówienie - podaj numer katalogowy w zapytaniu, a wycenimy je razem z urządzeniem:

• zestaw kalibracyjny do czujników rurowych (10006) oraz certyfikowane ampułki kalibracyjne 50 % RH (10352) i zestaw 35 / 50 / 80 % RH (10005) - do okresowego sprawdzania i regulacji przetwornika na miejscu
• świadectwo kalibracji fabrycznej z protokołem regulacji przy dostawie (10403)
• osłona przeciwkroplowa do przetworników LF-TD (12456) - chroni głowicę przed kondensatem kapiącym z góry
• kątownik montażowy do LF-TD (13612)
• wyświetlacz z klawiaturą do LF-TD (13731) - odczyt wartości bezpośrednio przy urządzeniu, bez systemu nadrzędnego
• interfejsy cyfrowe: RS232 (12807), USB (12808), Ethernet (13738)
• oprogramowanie HumiSenseWare: licencja standardowa Live Trend (14711), opcja zarządzania danymi i rejestracji (14712), pakiet integracji trzech dodatkowych czujników (14713)
• ryczałt za wykonanie specjalne serii przetworników wilgotności, jeden na zamówienie niezależnie od liczby sztuk (12011) - dla wersji o innej długości rury, kabla lub skalowaniu wyjść

Producent wykonuje też kalibrację z regulacją (11131) i samo sprawdzenie kalibracji (13761) dla serii LF-TD - warto zaplanować je w cyklu rocznym, zwłaszcza tam, gdzie pomiar jest częścią dokumentacji jakości.

Podsumowanie - dla kogo jest LF-TD 60

LF-TD 60 to właściwy wybór dla integratora, który potrzebuje pewnego, fabrycznie kalibrowanego pomiaru wilgotności i temperatury na wejście sterownika bez dodatkowej elektroniki - w suszarni niskotemperaturowej, magazynie, laboratorium albo w systemie wentylacji sterowanej wilgotnością. Dwa wyjścia 4-20 mA, zasilanie 12-29 VDC i kabel z tulejkami sprawiają, że podłączenie zajmuje kilka minut, a opcjonalne interfejsy i HumiSenseWare pozwalają rozbudować punkt pomiarowy o rejestrację bez wymiany urządzenia.

Omnic jest autoryzowanym dystrybutorem Schaller w Polsce. Pomożemy dobrać model, długość rury i interfejs do Twojej instalacji, a przy większej liczbie punktów pomiarowych przygotujemy wycenę całej serii razem z oprogramowaniem. Napisz do nas - przygotujemy ofertę w 24 h.
