Schaller LF-TD 180 – przetwornik wilgotności z odsuniętą głowicą do 180 stopni C

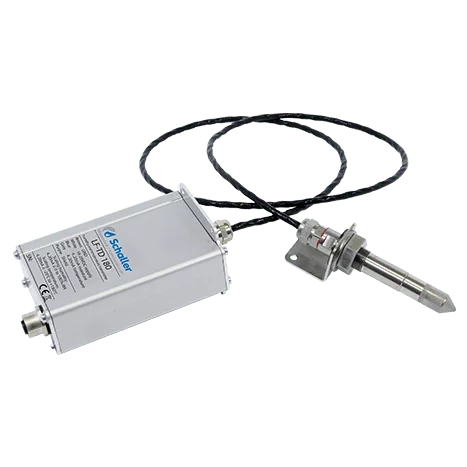

Schaller LF-TD 180 to przetwornik wilgotności i temperatury o najszerszym zakresie w rodzinie LF-TD austriackiego producenta Schaller Messtechnik: od -40 do +180 °C. Zamiast sztywnej rury ma niewielką głowicę pomiarową ze stali nierdzewnej Ø12 x 35 mm ze spiekaną nasadką stalową, połączoną z obudową elektroniki kablem o długości 1 m. Dzięki temu elektronika zostaje w chłodnym miejscu, a w gorącym medium pracuje tylko głowica. Przetwornik mierzy 0-100 % RH, a wynik oddaje na dwóch wyjściach 4-20 mA; jako jedyny w rodzinie ma też opcję Profinet obok RS232, USB i Ethernet. Jako autoryzowany dystrybutor Schaller w Polsce dostarczamy LF-TD 180 w wybranej konfiguracji.

Dlaczego wilgotność w procesie trzeba mierzyć w sposób ciągły

Ręczny pomiar termohigrometrem daje obraz chwili. W suszarni, komorze klimatycznej, magazynie surowca czy hali produkcyjnej wilgotność zmienia się z każdą partią materiału, z każdym otwarciem bramy i z każdą zmianą pogody. Jeśli sterownik nie widzi tych zmian na bieżąco, suszenie trwa dłużej niż trzeba, produkt wychodzi z rozrzutem wilgotności, a w skrajnych przypadkach na chłodnych powierzchniach wykrapla się woda.

Przetwornik LF-TD 180 zamienia wilgotność względną i temperaturę na sygnał, który sterownik PLC, regulator lub rejestrator czyta bez żadnej interpretacji. Dzięki temu suszarnia może kończyć cykl po osiągnięciu zadanej wilgotności zamiast po stałym czasie, wentylacja magazynu włącza się tylko wtedy, gdy powietrze na zewnątrz jest suchsze niż w środku, a laboratorium ma zapis warunków bez ręcznego przepisywania wartości.

Konstrukcja przetwornika LF-TD 180 - obudowa, czujnik, sygnały

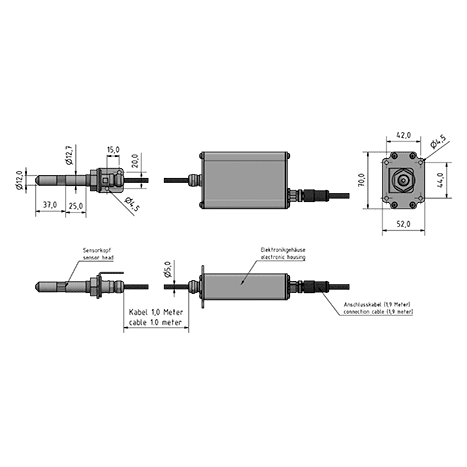

Elektronika przetwornika pracuje w aluminiowej obudowie o wymiarach 70 x 32 x 120 mm z otworami montażowymi, którą mocuje się bezpośrednio do ściany kanału, komory albo na opcjonalnym kątowniku (13612). Rura czujnika: głowica ze stali nierdzewnej Ø12 x 35 mm na kablu 1 m, spiekana nasadka stalowa. Pomiar wilgotności realizuje pojemnościowy element czujnikowy, który producent opisuje jako długoterminowo stabilny, odporny na typowe zabrudzenia i wiele chemikaliów oraz szybko reagujący na zmianę wilgotności. Każdy przetwornik jest kalibrowany fabrycznie w sześciu punktach wilgotności, a na życzenie dostarczany ze świadectwem kalibracji (10403).

W standardzie przetwornik ma dwa niezależne wyjścia prądowe 4-20 mA: pierwsze odpowiada wilgotności względnej 0-100 % RH, drugie temperaturze w zakresie -40 do +180 °C. Do sterownika prowadzi kabel przyłączeniowy o długości 1,9 m z zalewanym pięciostykowym wtykiem od strony czujnika i tulejkami kablowymi od strony szafy sterowniczej - montaż ogranicza się do podłączenia zasilania 12-29 VDC i dwóch pętli prądowych.

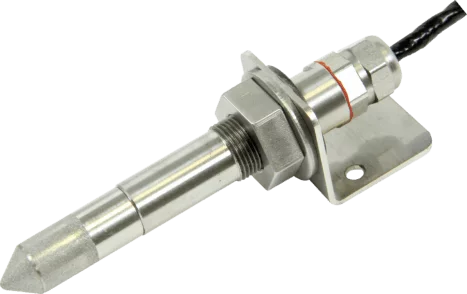

Odsunięta głowica zmienia sposób montażu. Elektronikę w obudowie 70 x 32 x 120 mm mocuje się na zewnątrz komory lub pieca, a głowicę Ø12 x 35 mm wprowadza się przez niewielki otwór tam, gdzie ma być mierzone - metr kabla daje swobodę ułożenia nawet w miejscach, do których sztywna rura by nie dotarła. Zakres od -40 °C sprawia, że ten sam model nadaje się do komór klimatycznych z cyklami mrozowymi i do suszarni wysokotemperaturowych.

Interfejsy cyfrowe, wyświetlacz i oprogramowanie HumiSenseWare

Wersja podstawowa jest analogowa, ale ten sam przetwornik można zamówić z interfejsem cyfrowym: RS232, USB, Ethernet, Profinet. Interfejs zamawia się jako opcję fabryczną - w cenniku producenta figurują osobne numery katalogowe (RS232: 12807, USB: 12808, Ethernet: 13738, Profinet: 12809). Producent wymienia też na stronie produktu opcjonalne wyjścia przekaźnikowe do alarmu lub sterowania wentylacją z ustawianymi progami i histerezą - ich dostępność i konfigurację potwierdzamy u producenta przy zamówieniu.

Opcjonalny wyświetlacz z klawiaturą (13731) w aluminiowej obudowie z szybą ochronną i uszczelką silikonową pozwala odczytać wilgotność i temperaturę bezpośrednio przy urządzeniu, bez systemu nadrzędnego - przydatne przy rozruchu i serwisie. Do wersji z interfejsem sieciowym producent oferuje oprogramowanie HumiSenseWare: licencja standardowa Live Trend (14711) wyświetla wartości w czasie rzeczywistym w tabeli i na skalowalnym wykresie z eksportem do Excela lub schowka i obsługuje do trzech czujników Schaller, opcja zarządzania danymi (14712) dokłada bazę danych z automatycznym zapisem pomiarów, a pakiet 14713 rozszerza licencję o trzy kolejne czujniki.

Dane techniczne LF-TD 180

Rodzina LF-TD - który model do jakiej temperatury

Wszystkie przetworniki rodziny mają tę samą elektronikę, obudowę i wyjścia; różnią się czujnikiem i zakresem temperatury. LF-TD 180 jako jedyny ma głowicę na kablu zamiast rury i jako jedyny schodzi do -40 °C.

Zastosowania praktyczne przetwornika LF-TD 180

• piece, suszarnie wysokotemperaturowe i tunele grzewcze pracujące do 180 °C
• komory klimatyczne i badawcze z cyklami od -40 °C - jeden przetwornik na cały zakres badania
• miejsca o utrudnionym dostępie, gdzie głowicę trzeba przeciągnąć przez wąski otwór lub ułożyć poza osią obudowy
• suszarnie i komory suszarnicze - sterowanie cyklem po wilgotności zamiast po czasie, tam gdzie temperatura procesu nie przekracza 180 °C
• laboratoria, komory klimatyczne i pomieszczenia czyste - ciągły zapis warunków otoczenia do dokumentacji badań i walidacji
• przemysł drzewny i meblarski - kontrola klimatu w suszarniach tarcicy i halach lakierni, gdzie wilgotność decyduje o stabilności wymiarowej drewna
• przemysł spożywczy i paszowy - monitoring klimatu w magazynach surowców, dojrzewalniach i halach pakowania
• drukarnie i papiernie - stabilny klimat hali, od którego zależy płaskość arkusza i pasowanie kolorów
• budownictwo i rolnictwo - wentylacja sterowana wilgotnością w magazynach, szklarniach i pomieszczeniach inwentarskich
• biotechnologia i farmacja - pomieszczenia o kontrolowanych parametrach z wymogiem ciągłej rejestracji

Zanim kupisz - który model rodziny LF-TD wybrać

LF-TD 180 jest właściwy, gdy temperatura przekracza 150 °C, gdy proces schodzi poniżej -20 °C albo gdy sztywna rura nie da się zamontować. W pozostałych przypadkach tańsze są modele z rurą: LF-TD 150 do 150 °C z rurą 750 mm, LF-TD 120 do 120 °C z rurą 500 mm, LF-TD 90 do 90 °C i LF-TD 60 do 60 °C. Jeśli potrzebna jest komunikacja Profinet, ale temperatura nie przekracza 90 °C, gotowym rozwiązaniem jest LF-TD Profinet.

Do pomiarów przenośnych, bez stałej instalacji, właściwszy jest termohigrometr humimeter RH2 z wymiennymi sondami albo humimeter RH1 z rejestratorem. Do pomiaru wilgotności samego materiału na przenośniku, a nie powietrza, służą przetworniki humimeter HGT-A, BLC i system humimeter BLO.

Zawartość zestawu i akcesoria z cennika producenta

W cenie przetwornika jest urządzenie z kablem przyłączeniowym o długości 1,9 m z zalewanym pięciostykowym wtykiem czujnika. Pozycje poniżej sprowadzamy na zamówienie - podaj numer katalogowy w zapytaniu, a wycenimy je razem z urządzeniem:

• zestaw kalibracyjny do czujników rurowych (10006) oraz certyfikowane ampułki kalibracyjne 50 % RH (10352) i zestaw 35 / 50 / 80 % RH (10005) - do okresowego sprawdzania i regulacji przetwornika na miejscu
• świadectwo kalibracji fabrycznej z protokołem regulacji przy dostawie (10403)
• osłona przeciwkroplowa do przetworników LF-TD (12456) - chroni głowicę przed kondensatem kapiącym z góry
• kątownik montażowy do LF-TD (13612)
• wyświetlacz z klawiaturą do LF-TD (13731) - odczyt wartości bezpośrednio przy urządzeniu, bez systemu nadrzędnego
• interfejsy cyfrowe: RS232 (12807), USB (12808), Ethernet (13738), Profinet (12809)
• nasadka spiekana ze stali nierdzewnej do wysokich temperatur i trudnych warunków (10249)
• oprogramowanie HumiSenseWare: licencja standardowa Live Trend (14711), opcja zarządzania danymi i rejestracji (14712), pakiet integracji trzech dodatkowych czujników (14713)
• ryczałt za wykonanie specjalne serii przetworników wilgotności, jeden na zamówienie niezależnie od liczby sztuk (12011) - dla wersji o innej długości rury, kabla lub skalowaniu wyjść

Producent wykonuje też kalibrację z regulacją (11131) i samo sprawdzenie kalibracji (13761) dla serii LF-TD - warto zaplanować je w cyklu rocznym, zwłaszcza tam, gdzie pomiar jest częścią dokumentacji jakości.

Podsumowanie - dla kogo jest LF-TD 180

LF-TD 180 to przetwornik do zadań, których pozostałe modele nie obejmują: pieców i suszarni do 180 °C, komór mrozowych od -40 °C i miejsc, gdzie czujnik trzeba wprowadzić na kablu. Głowica ze stali nierdzewnej, kalibracja ±2 % RH, dwa wyjścia 4-20 mA i najszerszy w rodzinie wybór interfejsów z Profinetem włącznie czynią z niego najbardziej uniwersalny przetwornik serii.

Omnic jest autoryzowanym dystrybutorem Schaller w Polsce. Pomożemy dobrać model, długość rury i interfejs do Twojej instalacji, a przy większej liczbie punktów pomiarowych przygotujemy wycenę całej serii razem z oprogramowaniem. Napisz do nas - przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: wrzesień 2026. Źródła: dane producenta.
