Schaller LF-TD-TA – analogowy przetwornik wilgotności i temperatury 4-20 mA

Schaller LF-TD-TA to najprostszy i najtańszy przetwornik wilgotności i temperatury w rodzinie LF-TD austriackiego producenta Schaller Messtechnik - wersja czysto analogowa, bez interfejsów cyfrowych, z dwoma wyjściami 4-20 mA i stalową rurą czujnika Ø12 x 125 mm. Mierzy 0-100 % RH i -20 do +60 °C z tolerancją kalibracji ±3 % RH i ±0,6 °C, czyli nieco szerszą niż modele cyfrowe LF-TD, co w zamian daje niższą cenę. To przetwornik do wentylacji, magazynów, szklarni i hal, gdzie sterownik potrzebuje pewnego sygnału, a nie protokołu. Jako autoryzowany dystrybutor Schaller w Polsce dostarczamy LF-TD-TA ze świadectwem kalibracji na życzenie.

Dlaczego wilgotność w procesie trzeba mierzyć w sposób ciągły

Ręczny pomiar termohigrometrem daje obraz chwili. W suszarni, komorze klimatycznej, magazynie surowca czy hali produkcyjnej wilgotność zmienia się z każdą partią materiału, z każdym otwarciem bramy i z każdą zmianą pogody. Jeśli sterownik nie widzi tych zmian na bieżąco, suszenie trwa dłużej niż trzeba, produkt wychodzi z rozrzutem wilgotności, a w skrajnych przypadkach na chłodnych powierzchniach wykrapla się woda.

Przetwornik LF-TD-TA zamienia wilgotność względną i temperaturę na sygnał, który sterownik PLC, regulator lub rejestrator czyta bez żadnej interpretacji. Dzięki temu suszarnia może kończyć cykl po osiągnięciu zadanej wilgotności zamiast po stałym czasie, wentylacja magazynu włącza się tylko wtedy, gdy powietrze na zewnątrz jest suchsze niż w środku, a laboratorium ma zapis warunków bez ręcznego przepisywania wartości.

Konstrukcja przetwornika LF-TD-TA - obudowa, czujnik, sygnały

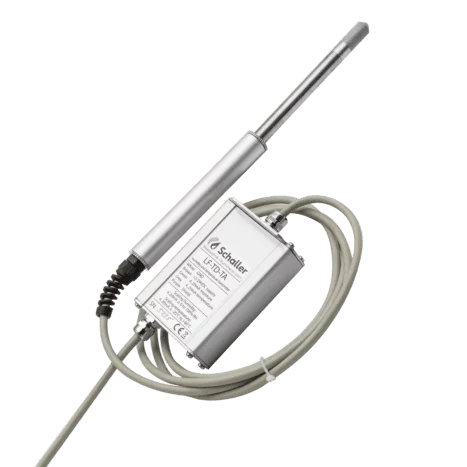

Elektronika pracuje w aluminiowej obudowie o wymiarach 70 x 32 x 120 mm z otworami montażowymi. Rura czujnika ze stali nierdzewnej Ø12 x 125 mm ma przykręcaną nasadkę, którą można wymienić na spiekaną ze stali nierdzewnej (10249) do trudnych warunków albo z brązu spiekanego niklowaną (13799). Dwa wyjścia prądowe 4-20 mA odpowiadają wilgotności 0-100 % RH i temperaturze -20 do +60 °C; zasilanie 12-24 VDC. Kabel przyłączeniowy o długości 1,9 m jest w zestawie.

Czego w LF-TD-TA nie ma: interfejsów RS232, USB i Ethernet, wyświetlacza z klawiaturą i oprogramowania HumiSenseWare - to wyposażenie modeli cyfrowych. Elektronika LF-TD-TA pracuje w zakresie -20 do +60 °C, czyli węższym niż -20 do +85 °C w wersjach cyfrowych. Jeśli którakolwiek z tych cech jest potrzebna, właściwym wyborem jest LF-TD 60 albo LF-TD 90.

Dane techniczne LF-TD-TA

Rodzina LF-TD - który model do jakiej temperatury

LF-TD-TA dzieli z resztą rodziny obudowę, wyjścia 4-20 mA i sposób montażu, ale jest jedynym modelem bez możliwości rozbudowy o interfejs cyfrowy. Tabela zestawia go z modelami cyfrowymi.

Zastosowania praktyczne przetwornika LF-TD-TA

• wentylacja sterowana wilgotnością w magazynach, halach i pomieszczeniach inwentarskich - sygnał 4-20 mA wprost na regulator
• szklarnie i przechowalnie płodów rolnych - tani punkt pomiarowy do sterownika klimatu
• suszarnie i komory suszarnicze - sterowanie cyklem po wilgotności zamiast po czasie, tam gdzie temperatura procesu nie przekracza 60 °C
• laboratoria, komory klimatyczne i pomieszczenia czyste - ciągły zapis warunków otoczenia do dokumentacji badań i walidacji
• przemysł drzewny i meblarski - kontrola klimatu w suszarniach tarcicy i halach lakierni, gdzie wilgotność decyduje o stabilności wymiarowej drewna
• przemysł spożywczy i paszowy - monitoring klimatu w magazynach surowców, dojrzewalniach i halach pakowania
• drukarnie i papiernie - stabilny klimat hali, od którego zależy płaskość arkusza i pasowanie kolorów
• budownictwo i rolnictwo - wentylacja sterowana wilgotnością w magazynach, szklarniach i pomieszczeniach inwentarskich
• biotechnologia i farmacja - pomieszczenia o kontrolowanych parametrach z wymogiem ciągłej rejestracji

Zanim kupisz - który model rodziny LF-TD wybrać

LF-TD-TA wybierz, gdy liczy się cena punktu pomiarowego, temperatura nie przekracza 60 °C, a tolerancja ±3 % RH jest wystarczająca - w wentylacji i magazynach zwykle jest. Gdy pomiar ma trafić do dokumentacji jakości albo sterować suszeniem, lepszy jest cyfrowy LF-TD 60 z kalibracją ±2 % RH i możliwością dołożenia interfejsu, a przy wyższej temperaturze LF-TD 90, LF-TD 120, LF-TD 150 lub LF-TD 180. Do sieci od razu: LF-TD-E Ethernet i LF-TD Profinet.

Do pomiarów przenośnych, bez stałej instalacji, właściwszy jest termohigrometr humimeter RH2 z wymiennymi sondami albo humimeter RH1 z rejestratorem. Do pomiaru wilgotności samego materiału na przenośniku, a nie powietrza, służą przetworniki humimeter HGT-A, BLC i system humimeter BLO.

Zawartość zestawu i akcesoria z cennika producenta

W cenie przetwornika jest urządzenie z kablem przyłączeniowym o długości 1,9 m. Pozycje poniżej sprowadzamy na zamówienie - podaj numer katalogowy w zapytaniu, a wycenimy je razem z urządzeniem:

• zestaw kalibracyjny do czujników rurowych (10006) oraz certyfikowane ampułki kalibracyjne 50 % RH (10352) i zestaw 35 / 50 / 80 % RH (10005) - do okresowego sprawdzania i regulacji przetwornika na miejscu
• świadectwo kalibracji fabrycznej z protokołem regulacji przy dostawie (10403)
• osłona przeciwkroplowa do przetworników LF-TD (12456) - chroni głowicę przed kondensatem kapiącym z góry
• nasadka spiekana ze stali nierdzewnej do wysokich temperatur i trudnych warunków (10249) oraz nasadka z brązu spiekanego niklowana (13799)
• ryczałt za wykonanie specjalne serii przetworników wilgotności, jeden na zamówienie niezależnie od liczby sztuk (12011) - dla wersji o innej długości rury, kabla lub skalowaniu wyjść

Producent wykonuje też kalibrację z regulacją (11131) i samo sprawdzenie kalibracji (13761) dla serii LF-TD - warto zaplanować je w cyklu rocznym, zwłaszcza tam, gdzie pomiar jest częścią dokumentacji jakości.

Podsumowanie - dla kogo jest LF-TD-TA

LF-TD-TA to przetwornik dla instalacji, w których potrzebny jest solidny, fabrycznie kalibrowany sygnał wilgotności i temperatury po najniższym koszcie: wentylacja, magazyn, szklarnia, hala. Stalowa rura, dwa wyjścia 4-20 mA i zasilanie 12-24 VDC wystarczają do podłączenia pod dowolny regulator lub sterownik.

Omnic jest autoryzowanym dystrybutorem Schaller w Polsce. Pomożemy dobrać model, długość rury i interfejs do Twojej instalacji, a przy większej liczbie punktów pomiarowych przygotujemy wycenę całej serii razem z oprogramowaniem. Napisz do nas - przygotujemy ofertę w 24 h.
