Gann – nakrętka kapturkowa do wsporników elektrod M 18 i M 20 – część zamienna

Nakrętka 31003510 zaciska szpilkę w elektrodzie M 18 i M 20

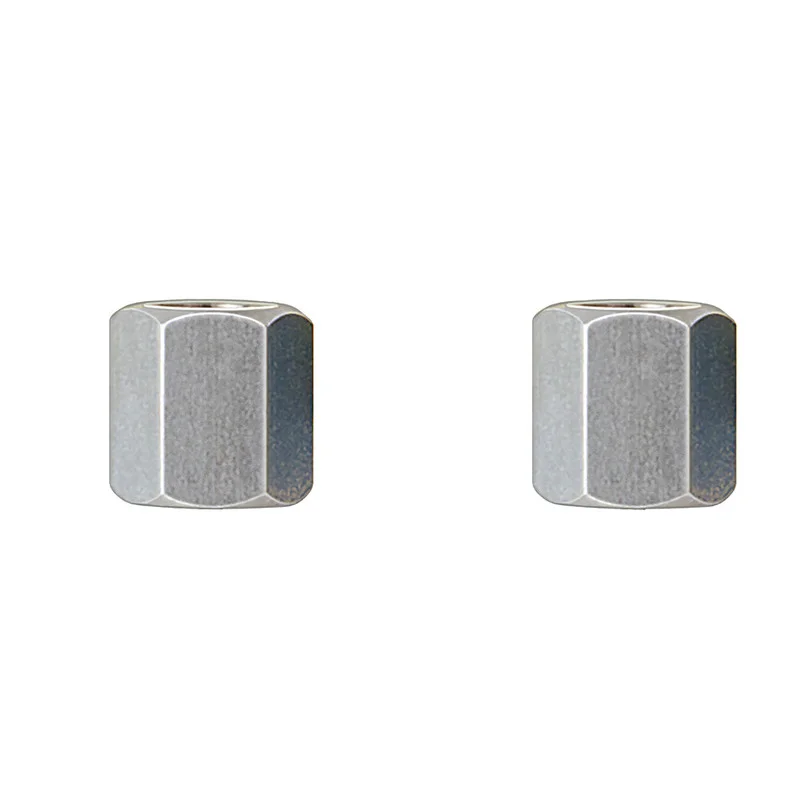

Nakrętka kapturkowa Gann (Ref. 31003510) to sześciokątna stalowa nakrętka, która zaciska szpilkę pomiarową w elektrodzie i trzyma ją w osi wbicia. Producent podaje jej zastosowanie wprost: tylko z elektrodą młotkową M 18 albo z elektrodą wbijaną M 20. Każda z tych elektrod pracuje na dwóch szpilkach, więc potrzebuje dwóch nakrętek, a producent sprzedaje je na sztuki.

Nakrętka sama niczego nie mierzy i nie zastępuje żadnego elementu toru pomiarowego, ale bez niej elektroda stoi: szpilki nie da się zamocować. Jako autoryzowany dystrybutor Gann w Polsce dosyłamy nakrętki razem ze szpilkami albo wspornikiem - napisz do nas, przygotujemy ofertę w 24 h.

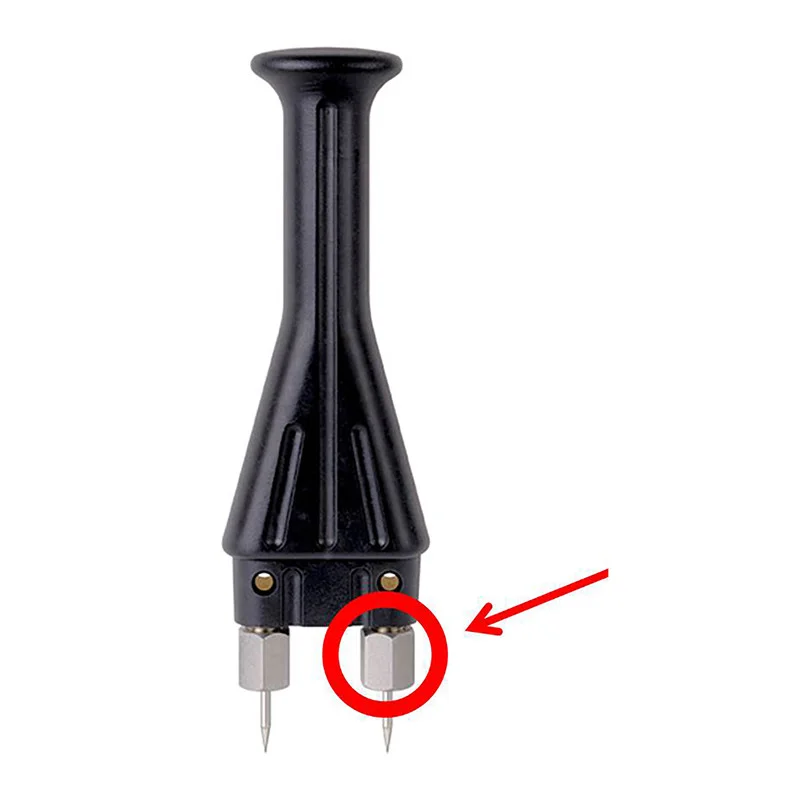

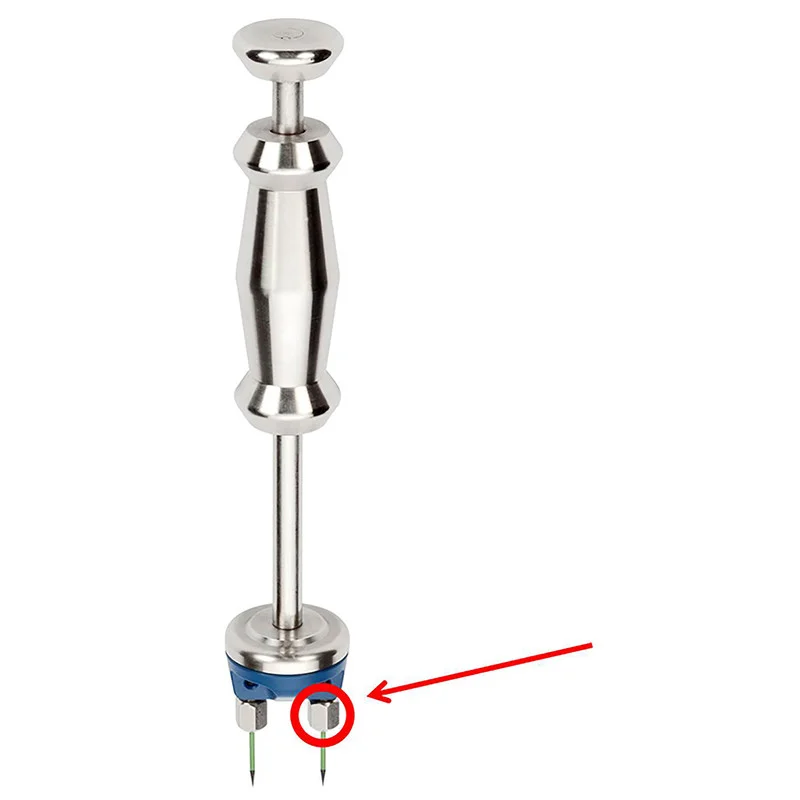

Do czego pasuje nakrętka 31003510

Elektroda, wspornik czy nakrętka - co zamówić

Nakrętka to najtańsza pozycja w elektrodzie, wspornik kosztuje kilka razy więcej, a kompletna elektroda M 18 jeszcze więcej. Dobierz zamówienie do usterki:

Wymiana szpilki krok po kroku

1. Odkręć nakrętkę kapturkową i wyjmij zużytą szpilkę.
2. Włóż nową szpilkę tej samej długości i klasy co druga - obie szpilki elektrody powinny być jednakowe.
3. Nakręć nakrętkę i przed serią pomiarów dokręć ją kluczem. Instrukcja Hydromette ostrzega, że luźne szpilki łatwo się łamią.
4. Podłącz elektrodę do miernika przewodem MK 8 i wbijaj szpilki w poprzek włókien, na głębokość od 1/4 do 1/3 grubości drewna.
5. W elektrodzie M 18 nie dobijaj nakrętek do drewna - producent zaleca niewielki prześwit między nakrętką a materiałem, szczególnie przy krótkich szpilkach 16 i 23 mm.
6. Wyciągając elektrodę M 20, poluzuj szpilki lekkim kołysaniem w poprzek włókien; w M 18 wyciągnij je uderzeniem ciężarka w górę.

Jakie szpilki zaciska ta nakrętka

Nakrętka obsługuje szpilki o średnicy 2,5 mm używane w M 18 i M 20:

Elektroda M 20 przychodzi ze szpilkami 16 i 23 mm, a M 18 ze szpilkami 40 i 60 mm; krótkie szpilki producent dopuszcza także w M 18, bez adaptera.

Nie pomyl z nakrętką izolowaną 31003511

W katalogu Gann sąsiadują dwie nakrętki o numerach różniących się ostatnią cyfrą. Nazwy są prawie takie same, więc przy zamówieniu rozstrzyga numer.

Producent zestawu M 20-DS 16-i pisze, że izolowane nakrętki ograniczają wpływ wilgotności powierzchniowej, a inne nakrętki mogą dać błędne odczyty. Standardowa nakrętka 31003510 nie zastąpi więc nakrętki izolowanej w tym zestawie.

Kiedy wymienić nakrętkę

• zgubiona przy wymianie szpilek - najczęstszy powód; elektroda jest sprawna, ale bez drugiej nakrętki nie zamocujesz szpilki;
• zerwany albo zatarty gwint - nakrętka nie daje się dokręcić do oporu, a luźna szpilka łatwo się łamie;
• rozbita lub zdeformowana nakrętka - po uderzeniu w drewno albo upadku elektrody.

Jeżeli szpilka ma luz także z nową nakrętką, przyczyna leży w tulei wspornika - w M 18 wymienia się wtedy wspornik M 18 V 2. Gdy wskazania skaczą, najpierw sprawdź miernik i przewód adapterem testowym do wilgotności drewna; jeśli adapter daje wartość wzorcową, szukaj przyczyny w elektrodzie.

W praktyce warto trzymać w walizce dwie zapasowe nakrętki razem z opakowaniem szpilek - to drobny wydatek, a brak nakrętki potrafi zatrzymać pomiary w terenie.

Dane techniczne

Podsumowanie

Nakrętka 31003510 przydaje się w trzech sytuacjach: gdy zgubisz nakrętkę z elektrody M 18 albo M 20, gdy kupujesz sam wspornik M 18 V 2, który przychodzi bez nakrętek, i gdy chcesz mieć zapas w walizce. Do zestawu M 20-DS 16-i zamów nakrętkę izolowaną 31003511. Jako autoryzowany dystrybutor Gann w Polsce przygotujemy ofertę w 24 h - podaj numer katalogowy i liczbę sztuk.
