Gann M 18 V 2 – wspornik elektrody młotkowej M 18 sprzedawany bez nakrętek

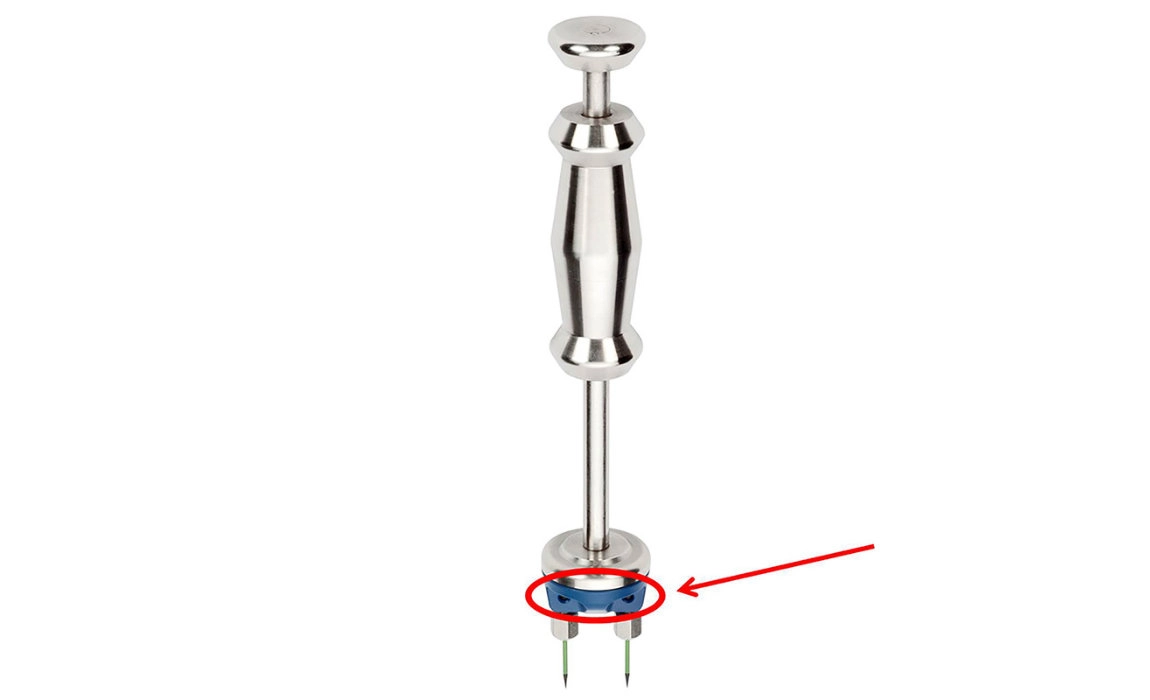

Część, w której osadzone są szpilki elektrody młotkowej M 18

Wspornik elektrody M 18 V 2 (Ref. 31003509) to element elektrody młotkowej M 18, w którym mocowane są dwie szpilki pomiarowe. Producent wykonuje go z tworzywa specjalnego – w odróżnieniu od trzonu elektrody, który jest ze stali nierdzewnej odpornej na korozję. Materiał nie jest tu przypadkowy: pomiar rezystancyjny polega na odczycie oporu drewna między dwiema szpilkami, a tworzywo prądu nie przewodzi.

Producent zapisuje jego przeznaczenie jednym zdaniem: „stosować wyłącznie z elektrodą młotkową M 18”. Nie pasuje do elektrody M 20 ani do żadnej innej pozycji z oferty Gann. Sam wspornik niczego nie mierzy – jest częścią zamienną elektrody, która z kolei wymaga miernika Hydromette i przewodu pomiarowego MK 8.

Jesteśmy dystrybutorem Gann w Polsce i prowadzimy komplet części zamiennych do elektrod rezystancyjnych. Napisz do nas – przygotujemy ofertę w 24 h.

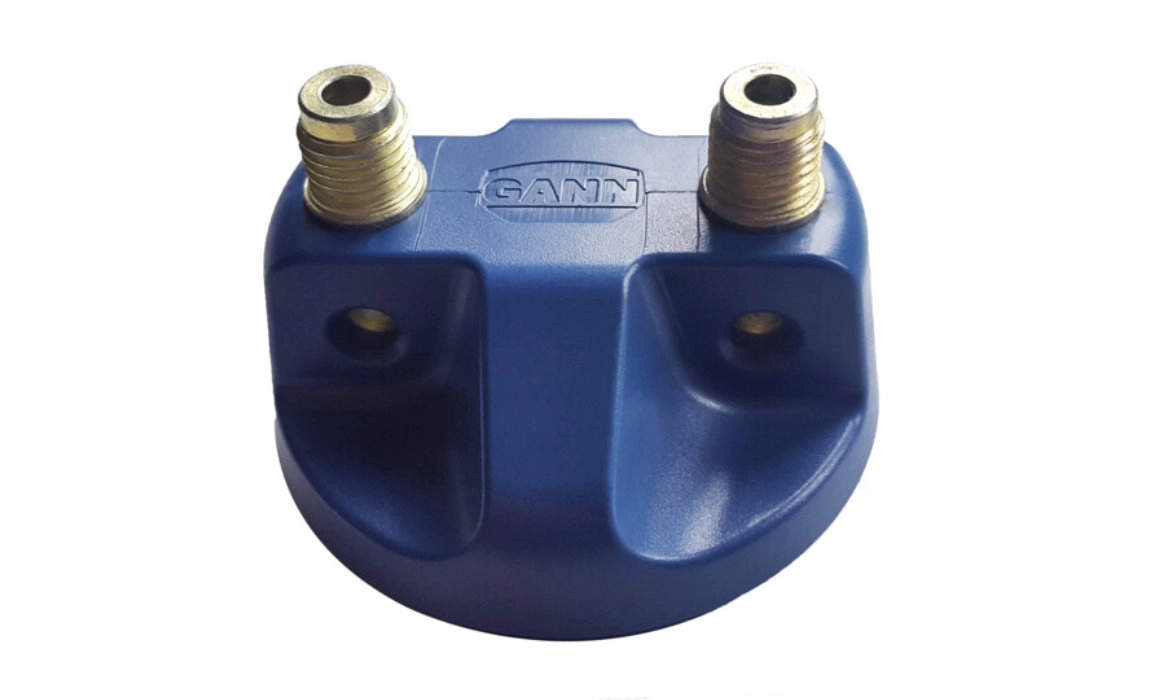

Wspornik sprzedawany jest bez nakrętek

To najważniejsza informacja przy zamawianiu i producent podaje ją wprost w nazwie pozycji katalogowej: wspornik elektrody M 18 dostarczany jest bez nakrętek kapturkowych. Nakrętki są osobną pozycją i sprzedaje się je pojedynczo, a elektroda M 18 pracuje na dwóch szpilkach – komplet do wymiany to więc zawsze wspornik i dwie nakrętki.

Samego wspornika nie da się złożyć w całość bez nakrętek – nie będzie czym dokręcić szpilek. Zdarza się też odwrotnie: nakrętka bywa gubiona przy wymianie szpilek i wtedy wystarczy sama nakrętka, bez wspornika.

Które szpilki osadza się we wsporniku

Wspornik jest wspólny dla wszystkich szpilek przewidzianych do elektrody M 18. Są to cztery pozycje w dwóch klasach – bez izolacji i z izolacją teflonową:

Różnica między klasami jest merytoryczna, nie tylko konstrukcyjna. Szpilka bez izolacji pokazuje najwilgotniejsze miejsce w całym przekroju, przez który przechodzi – mierzy wzdłuż całej wbitej długości. Szpilka teflonowa mierzy wyłącznie odsłoniętą końcówką, więc wilgoć powierzchniowa nie wpływa na wynik, a wbijając ją stopniowo można odczytać profil wilgotności na kolejnych głębokościach. Wspornik obsługuje obie klasy bez żadnej przeróbki.

Kiedy wymienić wspornik

Wspornik jest częścią, na którą przenosi się energia wbijania: elektrodę M 18 wprowadza się w drewno ruchem młotkowym, przesuwając uchwyt w górę i w dół. Przy drewnie twardym i przy przekrojach dochodzących do 180 mm jest to obciążenie powtarzane przy każdym pomiarze. Sygnały, że pora na wymianę:

• Szpilka daje się obrócić palcami przy dokręconej nakrętce. Gniazdo we wsporniku jest wyrobione i styk elektryczny przestaje być pewny.
• Wskazanie skacze albo znika przy poruszeniu elektrodą w drewnie. Niestabilny styk szpilki ze wspornikiem daje objaw identyczny jak uszkodzony przewód – rozróżni je adapter testowy do wilgotności drewna (31006070), który sprawdza tor pomiarowy bez udziału elektrody.
• Widoczne pęknięcie albo wykruszenie tworzywa. Pęknięty wspornik nie utrzyma momentu dokręcenia nakrętki, a przy kolejnym uderzeniu może się rozejść.
• Szpilki przestały być równoległe. Rozbieżne szpilki wchodzą w drewno na różną głębokość, więc mierzony jest opór między dwoma różnymi punktami przekroju – a nie w jednej płaszczyźnie, jak zakłada metoda.
• Nakrętka nie chce się dokręcić do oporu. Uszkodzony gwint we wsporniku jest nienaprawialny; nakrętka wymieniona osobno problemu nie rozwiąże.

Dlaczego to się opłaca: wymiana wspornika kosztuje ułamek ceny nowej elektrody M 18 – kompletna elektroda jest w naszym sklepie wielokrotnie droższa. Trzon elektrody jest przy tym ze stali nierdzewnej odpornej na korozję, więc wymiana samego wspornika wystarcza, żeby elektroda wróciła do pracy.

Gdzie trafia pomiar - jedenaście mierników przyjmuje elektrodę M 18

Sam wspornik jest częścią elektrody, a elektroda M 18 (Ref. 31003500) współpracuje z jedenastoma miernikami Hydromette obu serii. Wszystkie mają karty w naszym sklepie:

Na liście producenta nie ma natomiast mierników Hydromette UNI 1 i UNI 2 – przy czym UNI 2 przyjmuje siostrzaną elektrodę M 20. To rozróżnienie warto sprawdzić przed zamówieniem części zamiennych do konkretnego stanowiska pomiarowego.

Dane techniczne

Podsumowanie

Wspornik elektrody M 18 V 2 to – obok samych szpilek – część elektrody młotkowej, która się zużywa, i jedyna, której wymiana nie wymaga kupowania nowej elektrody. Przy zamawianiu pamiętaj o dwóch rzeczach: nakrętki nie są w komplecie i potrzebne są dwie, a szpilki to osobna pozycja, dobierana do grubości mierzonego drewna i do tego, czy ma to być pomiar całego przekroju, czy na zadanej głębokości.

Nie masz pewności, czy problem leży we wsporniku, w przewodzie, czy w samym mierniku? Napisz do nas – pomożemy zawęzić rozpoznanie i przygotujemy ofertę na właściwą część w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: sierpień 2026. Źródła: dane producenta.
