Gann – szpilki elektrodowe bez izolacji 20 mm do mierników Compact i zestawów DS 16

Szpilki 20 mm to część zamienna mierników kieszonkowych Compact i zestawów M 20-DS 16

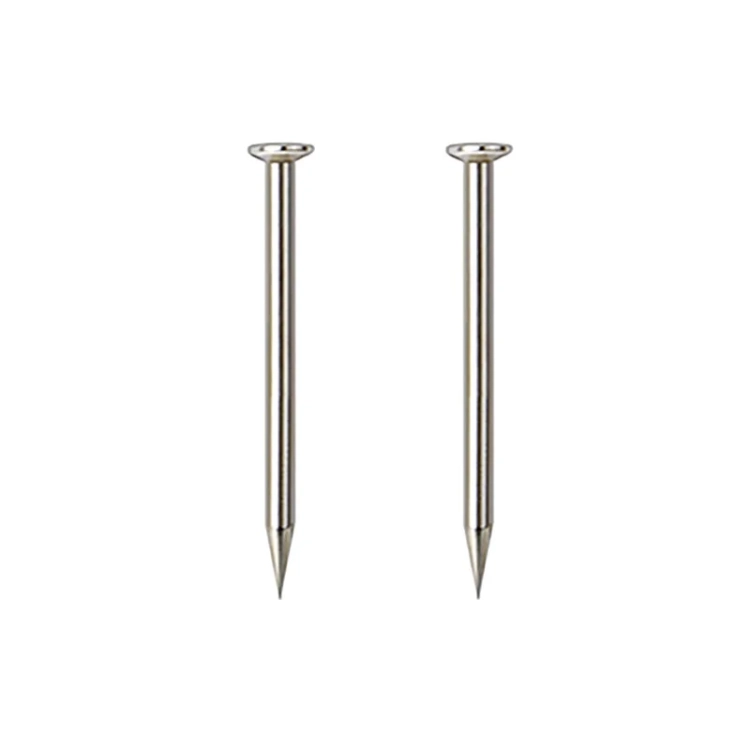

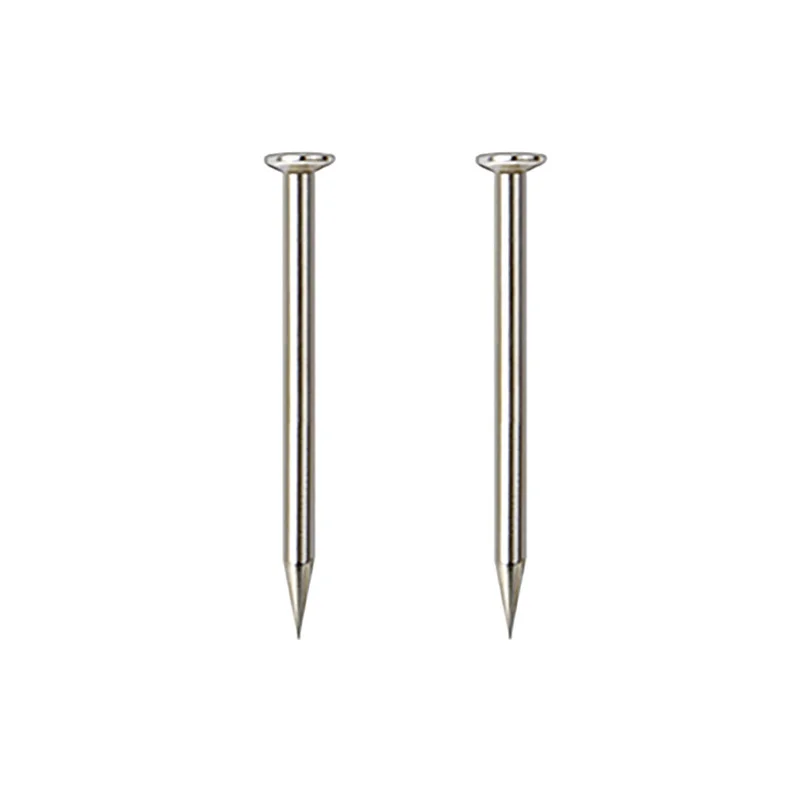

Szpilki elektrodowe bez izolacji o długości 20 mm (Ref. 31004600) są materiałem eksploatacyjnym rezystancyjnego pomiaru wilgotności. Same nie mierzą niczego - to końcówki, które wbija się w materiał, żeby doprowadzić prąd pomiarowy do dwóch punktów oddalonych od siebie o stałą odległość. Wynik liczy podłączony miernik, a szpilki odpowiadają wyłącznie za to, żeby styk z drewnem był pewny i powtarzalny.

Ta konkretna długość jest przeznaczona do mierników kieszonkowych serii Compact oraz do zestawów modyfikacyjnych M 20-DS 16 i M 20-DS 16-i. Nie pasuje do elektrod wbijanych M 18 i M 20 ani do elektrod wtykowych M 6 - te używają zupełnie innych długości. To najczęstsza pomyłka przy zamawianiu części zamiennych GANN i rozstrzyga ją wyłącznie numer referencyjny, nie nazwa.

Jesteśmy dystrybutorem GANN w Polsce. Jeśli nie masz pewności, które szpilki pasują do Twojego miernika - napisz do nas, przygotujemy ofertę w 24 h.

Do jakich urządzeń pasują szpilki 20 mm

Ten sam typ szpilek obsługuje także mierniki Hydromette Compact (Ref. 30002010) i Compact S (Ref. 30002011) z serii Classic. Obu modeli nie prowadzimy w stałej ofercie - sprowadzamy je na zamówienie.

Której długości potrzebujesz - pełna tabela szpilek GANN

Katalog GANN prowadzi dwie osobne rodziny szpilek bez izolacji, a ich długości nie są wymienne. Poniższa tabela rozstrzyga wybór w jednym spojrzeniu.

Zwróć uwagę na ostatnie dwa wiersze. Szpilki teflonowe nie mają odpowiednika w długości 20 mm i nie da się ich zastosować w mierniku Compact ani w zestawie DS 16. Jeśli potrzebujesz pomiaru na zadanej głębokości, a nie w całym przekroju, potrzebny jest młotkowy zestaw elektrod M 18 albo elektroda M 19.

Szpilka bez izolacji pokazuje najwilgotniejsze miejsce w przekroju

Producent formułuje to jednym zdaniem: goła szpilka zbiera opór na całej długości wbicia, więc przyrząd pokazuje najwilgotniejszą napotkaną warstwę, a nie średnią. Przy wbiciu na 8 mm ta różnica jest niewielka, ale rozstrzygająca w dwóch sytuacjach:

• materiał ma wilgotny naskórek po transporcie albo po nocy w nieogrzewanej hali - odczyt będzie wyższy niż rzeczywista wilgotność rdzenia i to jest zachowanie prawidłowe, nie usterka;
• materiał jest podsuszony na powierzchni, a wilgotny w środku - szpilka 20 mm tego nie pokaże, bo nie sięga tak głęboko; do profilu wilgotności służą szpilki 40 i 60 mm w elektrodzie M 18.

Wniosek praktyczny: pomiar szpilką 20 mm jest pomiarem przypowierzchniowym. Przy tarcicy o grubości powyżej 30 mm traktuj go jako wskazanie orientacyjne i potwierdzaj pomiarem głębokim, zanim oprzesz na nim odbiór dostawy albo reklamację.

Kiedy wymienić szpilki i ile trzymać na stanie

Szpilka jest częścią zużywalną i psuje pomiar, zanim widocznie się złamie. Wymień komplet, gdy zauważysz którykolwiek z tych objawów:

• wygięcie - wbijana pod kątem szpilka rozwierca otwór i traci docisk boczny, przez co opór rośnie, a odczyt wychodzi za suchy;
• stępienie ostrza - szpilka przestaje przebijać włókna i zaczyna je rozpychać, co daje wynik niestabilny i zależny od siły nacisku;
• osad lub przebarwienie na powierzchni styku - żywica, klej, lakier i produkty korozji są izolatorami; miernik zobaczy je jako suchy materiał;
• rozbieżność między dwiema szpilkami tej samej pary - jeśli powtarzane pomiary w tym samym punkcie różnią się o więcej niż jeden punkt procentowy, najtańszą hipotezą jest zużyta końcówka, a nie rozstrojony miernik.

Opakowanie 100 sztuk odpowiada dziesięciu kompletom po 10 szpilek, czyli zapasowi na kilka sezonów przy jednym mierniku Compact, albo dwóm pełnym uzupełnieniom zestawu M 20-DS 16, który fabrycznie zawiera 50 szpilek. Przy pracy w terenie warto trzymać opakowanie w walizce razem z miernikiem - wymiana zajmuje chwilę, a wyjazd po części zamienne kosztuje cały dzień.

Dane techniczne

Podsumowanie

Szpilki 20 mm bez izolacji to najtańsza pozycja w katalogu GANN, która potrafi unieważnić pomiar wart znacznie więcej niż ona sama. Kupuje się je z dwóch powodów: bo miernik BL Compact albo BL Compact S zużył komplet fabryczny, albo bo zestaw M 20-DS 16 lub M 20-DS 16-i wyczerpał swoje 50 szpilek. W obu wypadkach numer referencyjny jest ten sam i jest jedynym pewnym kryterium wyboru.

Jesteśmy dystrybutorem GANN w Polsce i prowadzimy pełny katalog części zamiennych do mierników Hydromette. Podaj numer referencyjny albo model miernika - przygotujemy ofertę w 24 h.
