Zamontowana płyta z włókna drzewnego wygląda tak samo niezależnie od tego, czy jest sucha, czy nasiąkła deszczem, który spadł na nieosłoniętą fasadę. Różnica ujawnia się dopiero po położeniu tynku: odspojeniem warstwy tynku albo wysiękiem ligniny na świeżo wykończonej elewacji. Elektroda wtykowa GANN M 19 (Ref. 31003400) pozwala sprawdzić stan ocieplenia zanim będzie za późno - punkt po punkcie i warstwa po warstwie.

M 19 nie jest samodzielnym miernikiem. To elektroda pomiarowa, która wymaga miernika bazowego GANN Hydromette pracującego metodą rezystancyjną oraz kabla pomiarowego MK 8, wchodzącego w skład większości zestawów Hydromette. Sama elektroda dostarcza sygnał - wynik w procentach wyświetla miernik, do którego ją podłączysz.

Jako dystrybutor Gann w Polsce mamy elektrodę M 19 razem z kompatybilnymi miernikami i szpilkami zamiennymi. Nie wiesz, który zestaw będzie właściwy dla Twoich zadań? Napisz do nas - przygotujemy ofertę w 24 h.

Dlaczego wilgotność izolacji drzewnowłóknowej trzeba zmierzyć, a nie oszacować

Płyty z włókna drzewnego chłoną wodę znacznie chętniej niż styropian czy wełna mineralna, a oddają ją powoli i nierównomiernie. Na budowie oznacza to trzy typowe sytuacje ryzyka:

• Fasada zamoknięta przed tynkowaniem - płyta wygląda na przeschniętą z zewnątrz, a w głębi wciąż jest wilgotna. Tynk położony na takim podłożu odspaja się albo pokrywa przebarwieniami.
• Wyciek lub zalanie po zakończeniu prac - trzeba ustalić, jak głęboko woda weszła w warstwę izolacji i czy da się ją wysuszyć bez demontażu.
• Odbiór i ekspertyza - protokół z pomiaru wilgotności jest twardym argumentem w sporze o przyczynę uszkodzenia elewacji.

We wszystkich trzech przypadkach potrzebna jest liczba, a nie wrażenie dotykowe. M 19 dostarcza jej w kilkanaście sekund, bez wycinania próbek i bez demontażu płyty.

Szpilki izolowane teflonem - pomiar warstwowy zamiast uśrednionego

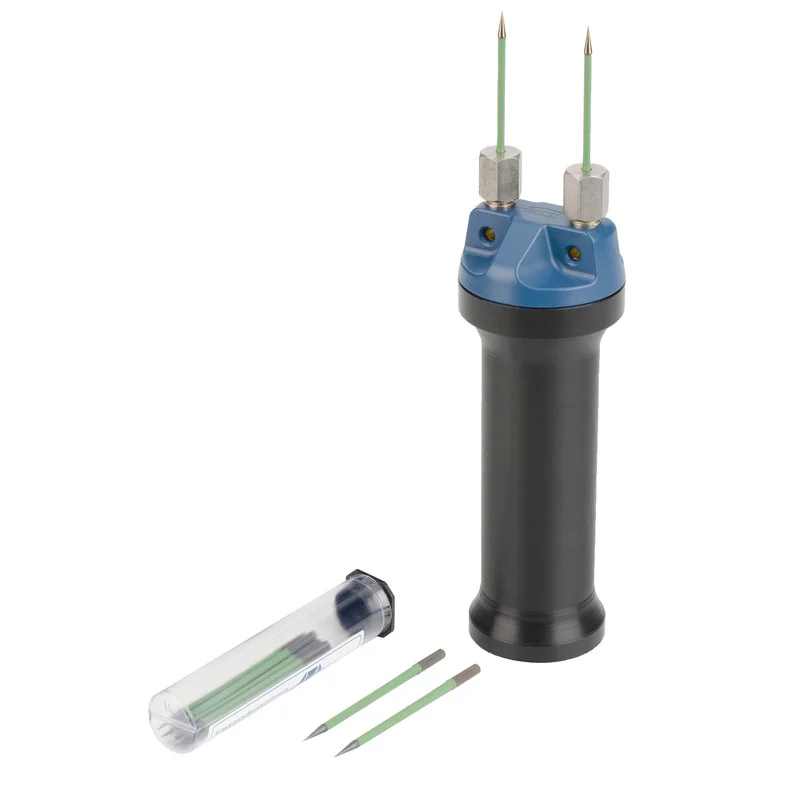

Elektroda jest fabrycznie wyposażona w 10 szpilek elektrodowych o długości 60 mm z izolacją teflonową. Izolacja na trzonie szpilki sprawia, że prąd pomiarowy przepływa przez materiał wyłącznie w okolicy odsłoniętej końcówki. Ma to dwie praktyczne konsekwencje:

1. Odczyt pochodzi z konkretnej głębokości, a nie z uśrednienia całego przekroju. Wbijając szpilki stopniowo coraz głębiej, otrzymujesz profil zawilgocenia płyty - producent nazywa to warstwowym pomiarem stopnia penetracji wilgoci.
2. Pomiar jest możliwy także w płytach otynkowanych - wilgotna warstwa powierzchniowa nie zawyża wskazania, bo nie bierze udziału w obwodzie pomiarowym.

Korpus elektrody wykonano z tworzywa odpornego na uderzenia, co przy pracy na rusztowaniu i wbijaniu szpilek w twardsze płyty ma znaczenie równie praktyczne jak sama dokładność pomiaru.

Co M 19 zmierzy dokładnie, a co tylko porównawczo

To rozróżnienie decyduje o tym, czy wynik nadaje się do protokołu, czy tylko do lokalizacji problemu.

Pomiar bezwzględny - izolacja z włókna drzewnego

W połączeniu z miernikiem Hydromette BL H 42 albo Hydromette CH 17 elektroda pokazuje zawartość wilgoci w płytach z włókna drzewnego bezpośrednio w procentach masy suchej. Te dwa mierniki mają wgrane krzywe charakterystyczne opracowane dla materiałów izolacyjnych i pogrupowane według gęstości nasypowej oraz metody produkcji płyty (mokrej lub suchej).

Pomiar porównawczy - pozostałe systemy ETICS

W gotowych systemach ociepleń wykonanych z innych materiałów producent dopuszcza pomiary porównawcze: służą do wskazania miejsc wilgotniejszych od otoczenia, a nie do orzeczenia bezwzględnej zawartości wody. Dotyczy to:

• EPS (polistyren ekspandowany),
• wełny mineralnej,
• mineralnych płyt izolacyjnych,
• sztywnej pianki XPS,
• sztywnej pianki PUR,
• celulozy,
• perlitu,
• konopi i lnu.

Uczciwie postawiona granica oszczędza rozczarowania: na styropianie M 19 wskaże, gdzie szukać wycieku, ale liczby z wyświetlacza nie wolno wpisać do protokołu jako wilgotności materiału.

Kompatybilne mierniki i ich zakresy

Elektroda pracuje metodą rezystancyjną, ale odczyt w procentach dla izolacji z włókna drzewnego dają wyłącznie dwa mierniki wskazane przez producenta. Rzeczywisty zakres pomiarowy zależy od podłączonego miernika, a podany przy elektrodzie zakres od 4 do 100 % masy suchej jest zakresem maksymalnym.

Warto wiedzieć, że M 19 wchodzi fabrycznie w skład Zestawu 3 miernika Hydromette BL H 42 (Ref. 30012113): zawartość Zestawu 1 uzupełniona o elektrodę M 19 z kompletem szpilek teflonowych i walizkę BK 14-I zamiast walizki VI. To najkrótsza droga do gotowego stanowiska pomiarowego dla wykonawcy ociepleń.

Dane techniczne M 19

Kto używa M 19 na co dzień

• Wykonawcy ociepleń - kontrola fasady przed nałożeniem tynku, zwłaszcza po przerwie w pracach albo po opadach.
• Producenci i dystrybutorzy płyt izolacyjnych - kontrola partii przyjmowanej i wydawanej z magazynu.
• Rzeczoznawcy i firmy osuszające - ustalenie zasięgu zawilgocenia w przegrodzie i monitorowanie postępu suszenia w tych samych punktach pomiarowych.
• Ekipy dekarskie i elewacyjne - szybka ocena, czy warstwa izolacji pod pokryciem nadaje się do zamknięcia.
• Budownictwo drewniane i prefabrykacja - kontrola izolacji wbudowanej w gotowe elementy ścienne przed wysyłką na budowę.

Granice zastosowania - kiedy sięgnąć po inną elektrodę

• Szybki pomiar przypowierzchniowy do 30 mm - lepszy będzie zestaw konwersyjny M 20-DS 16-i montowany na elektrodzie M 20, z izolowanymi nakrętkami ograniczającymi wpływ wilgoci powierzchniowej.
• Drewno lite o dużych przekrojach - do wbijania młotkiem w głąb tarcicy przeznaczona jest elektroda M 18, która także przyjmuje szpilki teflonowe.
• Drewno do 50 mm grubości i materiały budowlane - uniwersalnym wyborem jest elektroda wbijana M 20 wraz z rodziną nasadek i szpilek.
• Pomiar bez śladu na powierzchni - żadna elektroda szpilkowa tego nie zapewni; do wstępnej lokalizacji zawilgocenia służą sondy pojemnościowe, a M 19 przydaje się dopiero do pomiaru właściwego w wytypowanych punktach.

Podsumowanie

GANN M 19 to wąsko wyspecjalizowane narzędzie i właśnie w tym tkwi jego wartość: w izolacji z włókna drzewnego robi to, czego nie zrobi żadna standardowa elektroda szpilkowa - pokazuje, jak głęboko weszła wilgoć i czy tynk można kłaść bezpiecznie. W parze z miernikiem CH 17 wykorzystasz pełny zakres od 4 do 100 % masy suchej, a z miernikiem BL H 42 otrzymasz kompaktowe stanowisko dedykowane materiałom drzewnopochodnym.

Skompletujemy zestaw pod Twoje zadania pomiarowe - z miernikiem, kablem i zapasem szpilek. Jako dystrybutor Gann w Polsce zapewniamy oryginalne części zamienne i wsparcie techniczne po zakupie.
