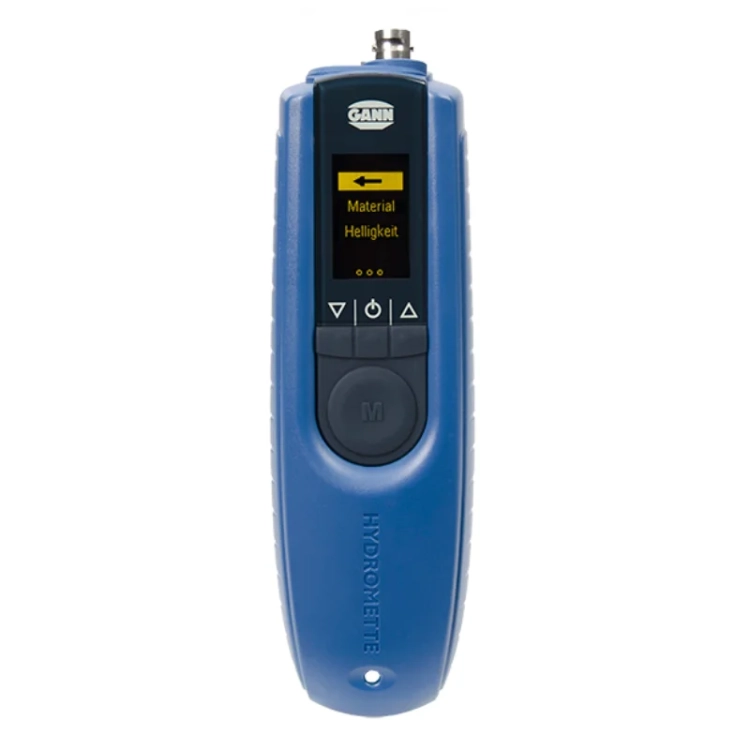

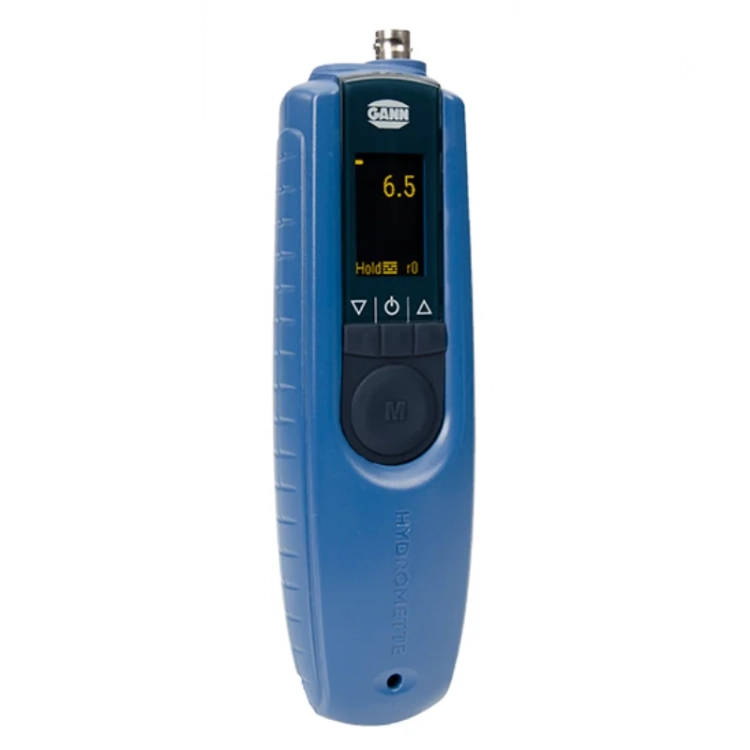

Gann BL E 2 – miernik wilgotności murów i drewna z temperaturą Pt100 i USB

Mur, jastrych, drewno i temperatura jednym przyrządem - teraz z zapisem serii i przesyłem wyników przez USB

Parkieciarz stojący przed jastrychem potrzebuje trzech odpowiedzi naraz: czy podkład jest na tyle suchy, żeby kleić, czy deski przywiezione z magazynu mają wilgotność obiecaną przez dostawcę i jaka jest temperatura obu materiałów w chwili pomiaru. Stolarz montujący zabudowę pyta o drewno, ale o tym, czy fronty za pół roku się nie wypaczą, decyduje wilgotność muru za zabudową. Takie pytania rzadko przychodzą pojedynczo.

Hydromette BL E 2 (Ref. 30011310) to wielofunkcyjny miernik GANN serii Blue, następca modelu BL E. Obsługuje cztery zadania pomiarowe: wilgotność materiałów budowlanych metodą rezystancyjną z odczytem w procentach masowych albo w CM-%, nieniszczący skan pojemnościowy, wilgotność drewna metodą rezystancyjną oraz temperaturę powierzchni i temperaturę materiału na czujnikach Pt100. O tym, które zadanie przyrząd wykona, decyduje podłączona elektroda albo sonda - miernik sam rozpoznaje osprzęt wpięty w gniazdo 4-stykowe.

Nowa wersja zachowuje zakresy pomiarowe poprzednika i dokłada to, czego BL E nie miał: ekran OLED, zapis pomiarów w partiach, pomiar średniej i złącze mini-USB do przesyłania wyników na komputer w bezpłatnym programie GANN Dialog Pro. Jako autoryzowany dystrybutor Gann w Polsce doradzamy w doborze elektrod do konkretnego zadania i kompletujemy zestawy pod materiał, z którym pracujesz - napisz do nas, a przygotujemy ofertę w 24 h.

Co zmieniło się względem Hydromette BL E

Zakresy pomiarowe i lista zgodnych elektrod pozostały takie same jak w BL E. Zmieniły się elektronika, obsługa wyniku i gniazdo sond aktywnych. Różnice, które mają znaczenie przy zakupie i przy przejściu ze starszego zestawu:

Poza tym BL E 2 ma samopodświetlający się ekran OLED 1,54 cala z trzema poziomami jasności, funkcję pomiaru średniej z maksymalnie pięciu wyników, menu w pięciu językach (niemiecki, angielski, francuski, włoski, hiszpański) oraz - według producenta - 32-bitowy mikrokontroler z ulepszonym przetwarzaniem analogowo-cyfrowym i filtrowaniem zakłóceń.

Jeżeli masz już sondę B 55 BL albo sondy temperatury Pt100 z wtykiem jack (OT 100 BL, ET 10 BL, TT 40 BL), nie musisz ich wymieniać. Do gniazda 4-stykowego BL E 2 podłączasz je przez krótki przewód AK 2 (NM-AE) (Ref. 31016732) o długości około 165 mm. W zestawach 3 i 4, które zawierają sondę B 55 BL, ten przewód jest już w komplecie. Elektrody rezystancyjne i przewód MK 8 z wtykiem BNC pracują z BL E 2 bez żadnej przejściówki.

Cztery tory pomiarowe BL E 2 - co mierzy i w jakim zakresie

Każdy tor uruchamia się podłączeniem właściwego osprzętu. Pełna lista elektrod i sond jest w dalszej części opisu.

• Wilgotność budowlana, metoda rezystancyjna: 23 charakterystyki materiałowe w procentach masowych albo w CM-%, łącznie od 0,1 do 60 % masowych i od 0,1 do 9,6 CM-%, oraz skan rezystancyjny od 2 do 87 działek. Elektrody przez przewód MK 8 do gniazda BNC.
• Wilgotność budowlana, skan pojemnościowy: nieniszcząco, od 0 do 200 działek, wyłącznie tryb skanowania. Sonda B 55 BL przez adapter AK 2 do gniazda 4-stykowego.
• Wilgotność drewna, metoda rezystancyjna: od 5,5 do 54 % (grupa gatunków 2) i od 5,5 do 58 % (grupa 3) masy suchej, rozdzielczość 0,1 %.
• Temperatura powierzchni, Pt100: od -50 do 250 °C, sonda OT 100 BL.
• Temperatura materiału, Pt100: od -50 do 350 °C zależnie od sondy - ET 10 BL do 250 °C, TT 40 BL do 350 °C.

Tylko jedno gniazdo naraz. Gdy osprzęt jest wpięty jednocześnie w gniazdo BNC i w gniazdo 4-stykowe, pierwszeństwo ma gniazdo 4-stykowe, a miernik wyłącza tor rezystancyjny i ukrywa wybór materiału. Żeby wrócić do pomiaru elektrodami, odłącz sondę albo adapter od gniazda 4-stykowego i przytrzymaj przycisk pomiaru dłużej niż 2 sekundy.

Pomiar krok po kroku

1. Podłącz osprzęt. Elektrody rezystancyjne łączysz przewodem MK 8: wtyk BNC nasuń na gniazdo i obróć pierścień zgodnie z ruchem wskazówek zegara, aż się zatrzaśnie. Sondę pojemnościową albo sondę Pt100 wpinasz w gniazdo 4-stykowe (starsze sondy przez adapter AK 2) tak, żeby wtyk zaskoczył przy czerwonym znaczniku.
2. Wybierz materiał. W menu Ustawienia, Materiał wskazujesz numer charakterystyki: na przykład 11 dla jastrychu cementowego w procentach masowych, 18 dla tego samego jastrychu w CM-%, 2 albo 3 dla grupy gatunków drewna. Numer 0 to skan rezystancyjny w działkach. Przy sondzie pojemnościowej i przy sondach temperatury wybór materiału znika, bo przyrząd pracuje wtedy w jednym trybie.
3. Przygotuj punkt pomiaru. W twardych materiałach (jastrych, beton) wywierć dwa otwory o średnicy około 6 mm w odstępie 8 do 10 cm i wypełnij je pastą kontaktową, zanim osadzisz elektrody M 6. Wbijanie szpilek w twardy materiał bez pasty daje wynik zaniżony. Jeżeli otwór po wierceniu jest ciepły, odczekaj co najmniej 10 minut. W drewnie wbijasz szpilki poprzecznie do włókien na głębokość od 1/4 do 1/3 grubości elementu.
4. Zmierz. Przytrzymaj przycisk M dłużej niż 2 sekundy - w bardzo suchym materiale nawet do 8 sekund. Po puszczeniu przycisku wynik zostaje na ekranie z symbolem Hold i trafia do pamięci pierścieniowej.
5. Zapisz serię albo policz średnią. Do dokumentacji aktywuj jedną z pięciu partii - każdy kolejny pomiar trafia wtedy do niej, maksymalnie 50 na partię. Do szybkiego rozpoznania użyj funkcji Średnia: do pięciu pomiarów i ich średnia na jednym ekranie.
6. Przenieś wyniki. Miernik podłączony przez mini-USB do komputera w stanie wyłączonym uruchamia się w trybie komunikacji, a wyniki odczytuje program GANN Dialog Pro. W trybie USB pomiar nie jest możliwy, a złącze nie ładuje baterii.

Wilgotność budowlana: 23 charakterystyki materiałowe i skala, w której zapisujesz wynik

BL E 2 przelicza wskazanie toru rezystancyjnego na wilgotność konkretnego materiału. Zakres zależy od wybranej charakterystyki, a nie od przyrządu - dlatego zbiorcze „0,1 do 42,2 % masowych” z karty katalogowej nie oznacza, że każdy materiał da się zmierzyć w całym tym przedziale. Zakresy dla najczęściej mierzonych materiałów według instrukcji producenta:

Wynik zapisuj razem ze skalą i numerem charakterystyki. „3,1 %” bez dopisku, czy to procent masowy, czy CM-%, jest liczbą, której nie da się obronić - przy jastrychu cementowym te dwie skale różnią się o więcej niż jeden punkt procentowy, a właśnie w CM-% wyrażone są progi dopuszczenia podkładu do krycia. Dla jastrychu cementowego BL E 2 mierzy w CM-% od 1,2 do 3,2, czyli w przedziale, w którym zapada decyzja o układaniu posadzki.

Dla materiałów bez własnej charakterystyki - cegły o nieznanym składzie, murów mieszanych, warstw zespolonych - służy skan rezystancyjny w działkach (charakterystyka 0). Producent zaleca wtedy pomiar porównawczy: w miejscu na pewno suchym wykonaj do pięciu pomiarów w obrębie kwadratu o boku około 20 cm, policz ich średnią funkcją Średnia i traktuj ją jako wartość odniesienia dla stanu suchego tej samej konstrukcji. Wyższe wskazania w innych punktach wyznaczają zasięg zawilgocenia, a powtarzane w tych samych punktach pokazują postęp osuszania.

Izolacje mierzy się inaczej niż mur. Wełny i pianki w stanie suchym mają tak wysoką rezystancję, że wynik jest niestabilny albo przypadkowy. Izolacja wilgotna i mokra daje w skanie wyraźnie rozpoznawalne wskazania, w przedziale około 20 do 100 działek, ale bez przeliczenia na procenty. Elektrody nie mogą przebić izolacji na wylot - podłoże pod nią jest zwykle mokre wcześniej i zafałszowałoby wynik. Do tej pracy służą płaskie elektrody M 6-Bi 200 i M 6-Bi 300 wsuwane w szczelinę dylatacyjną przy ścianie oraz cienkie szpilki M 6-250.

Tor pojemnościowy BL E 2 to skan, a nie odczyt procentowy

To najważniejsze zastrzeżenie na tej karcie. Z sondą B 55 BL miernik pracuje wyłącznie w trybie skanowania w skali 0 do 200 działek (ustawienie „c 0”). Nie przelicza tego wskazania na procenty masowe ani na CM-%. Sonda służy do znalezienia miejsca, w którym wody jest najwięcej, a wartość w tym miejscu rozstrzyga pomiar rezystancyjny albo metoda karbidowa.

Ta sama sonda podłączona do Hydromette BL UNI 11 pokazuje oprócz skanu wilgotność od 0,1 do 11 % masowych i od 0,1 do 10 CM-%. Jeżeli potrzebujesz bezwzględnego, nieniszczącego odczytu procentowego, właściwym przyrządem jest BL UNI 11 - i jest przy tym wyraźnie tańszy. Jeżeli sonda ma lokalizować mokre pola przed pomiarem rozstrzygającym, a tak wygląda typowa praca na budowie, tryb skanowania w BL E 2 wystarcza.

• Kontrola sondy przed pracą: sonda trzymana w powietrzu ma wskazać od 0,0 do 5,0 działek, a przyłożona do dłoni - powyżej 170.
• Trzymaj sondę za dolną połowę i przykładaj ją możliwie prostopadle do powierzchni. Górna połowa sondy musi pozostać wolna, bo dłoń zakłóca pole pomiarowe.
• Zachowaj 8 do 10 cm od narożników i krawędzi. Pomiar w otworze wiertniczym albo w bruździe jest zawsze błędny.
• Metal pod powierzchnią podnosi wskazanie - zbrojenie, przewody, rury i listwy tynkarskie, zależnie od grubości otuliny.
• Wartości orientacyjne według producenta: pomieszczenia mieszkalne suche 20 do 40 działek, zawilgocone 80 do 140; stare piwnice suche 40 do 60, zawilgocone 100 do 150. Powyżej około 130 działek na powierzchni może już występować kondensacja.
• Działki nie są porównywalne między przyrządami. Wskazań pojemnościowych nie porównuje się ze wskazaniami rezystancyjnymi, a wyników z przyrządów o skali 0 do 100 działek - z przyrządami o skali 0 do 200. Producent zastrzega też, że sam pomiar pojemnościowy nie wystarcza do ekspertyzy i powinien być potwierdzony drugą metodą.

Wilgotność drewna od 5,5 do 58 procent - co jest pomiarem, a co wskazaniem porównawczym

Drewno BL E 2 mierzy metodą rezystancyjną z rozdzielczością 0,1 %. Producent przeznacza ten tor do tarcicy o grubości do 180 mm, płyt wiórowych i fornirów. Gatunek ustawia się wyborem jednej z dwóch grup charakterystyk (z czterech grup korekcyjnych, na które GANN dzieli gatunki drewna): grupa 2 obejmuje zakres od 5,5 do 54 %, grupa 3 od 5,5 do 58 % masy suchej. Tabela przypisania gatunków do grup jest dołączana do przyrządu. To zakres gatunków spotykanych na budowie i w stolarce, a nie pełny katalog - przy gatunkach egzotycznych właściwym przyrządem jest BL H 40, a przy płytach i izolacjach drzewnych BL H 42.

Zakres sięgający 58 % przechodzi przez punkt nasycenia włókien, który dla większości gatunków leży w okolicy 30 % masy suchej. Poniżej tej wartości odczyt jest pomiarem. Powyżej, jak zaznacza producent, dokładność spada wraz z rosnącą wilgotnością, zależnie od gatunku, gęstości i temperatury drewna - wskazanie pokazuje postęp suszenia i różnice między deskami z partii, ale nie jest liczbą do protokołu odbioru.

Temperatura drewna zmienia wynik, a BL E 2 jej nie kompensuje. Charakterystyki są ustawione dla drewna o temperaturze 20 °C: drewno chłodniejsze pokazuje wartość zaniżoną, cieplejsze - zawyżoną. Instrukcja zawiera tabelę korekcyjną, a dla drewna suchego producent podaje regułę przybliżoną: około 1 punkt procentowy na każde 10 °C różnicy od 20 °C. Drewna zamarzniętego o wilgotności powyżej 20 % zmierzyć się nie da. Jeżeli pomiary w wychłodzonym albo nagrzanym drewnie są Twoją codziennością, wybierz miernik z ręczną kompensacją temperatury, na przykład BL H 40, albo BL HT 70, który przyjmuje temperaturę drewna z sondy.

Przy wilgotności poniżej 10 % i w suchym powietrzu na drewnie i na operatorze gromadzi się ładunek elektrostatyczny, który rozrzuca wyniki. Pomaga bezruch w trakcie pomiaru i uziemienie przez dotknięcie metalowej rury albo grzejnika. Szpilki wbite na 1/3 grubości pokazują wilgotność rdzenia; przy zawilgoceniu z zewnątrz, na przykład po deszczu, szpilki bez izolacji mierzą warstwę najbardziej mokrą niezależnie od głębokości wbicia.

Temperatura powierzchni i temperatura materiału na czujnikach Pt100

Ta sama liczba wilgotności znaczy co innego w murze o temperaturze 8 °C i 22 °C, bo od temperatury zależą i przewodność materiału, i tempo dalszego schnięcia. BL E 2 dokłada tę informację bez zmiany przyrządu - w trybie sondy temperatury pokazuje wyłącznie temperaturę, a wynik trafia do tej samej pamięci, średniej i partii co pomiary wilgotności.

• Głębokość zanurzenia: końcówkę sondy wtykowej zanurz w cieczy co najmniej na 4 cm, a sondy zanurzeniowej - na 6 cm.
• Pomiar w otworze: otwór możliwie mały, oczyszczony z pyłu; odczekaj, aż ciepło z wiercenia się rozejdzie, a końcówkę w razie potrzeby pokryj silikonową pastą termoprzewodzącą.
• Pomiar powierzchni: płytka czujnika musi przylegać całą powierzchnią, bez szczeliny powietrznej. Nie dociskaj jej nadmiernie i nie zginaj sprężynującej końcówki.
• Osłoń sondę przed powietrzem z otoczenia - przy pomiarze ściany wystarczy kostka styropianu o boku co najmniej 30 mm. W materiałach o małej pojemności cieplnej (styropian, wełna, szkło) pomiar sondą stykową jest z natury przybliżony.

Wszystkie trzy sondy mają wtyk jack 3,5 mm i do BL E 2 łączy się je przez adapter AK 2 (NM-AE). Instrukcja BL E 2 wymienia też nowe wersje tych sond z wtykiem do gniazda 4-stykowego: ET 15 BL (Ref. 31013166), OT 110 BL (Ref. 31013171) i TT 45 BL (Ref. 31013181), a w torze pojemnościowym sondę B 65 BL (Ref. 31013774). Producent szacuje ich wejście do sprzedaży na około pół roku od premiery BL E 2 i nie podał jeszcze cen, a wersje z wtykiem jack zostają w katalogu.

Pamięć, średnia, partie i przesył danych przez USB

W poprzedniku wynik trzeba było przepisywać z ekranu. BL E 2 ma trzy funkcje obróbki wyniku, a do tego złącze do komputera.

• Pomiar podstawowy - każdy wynik trafia do pamięci pierścieniowej dziesięciu ostatnich wartości (#1 to najnowszy). Jedenasty pomiar usuwa najstarszy.
• Średnia - do pięciu pomiarów i ich średnia na jednym ekranie, aktualizowana po każdym pomiarze. Wartości nie są zapisywane; funkcja służy do szybkiego rozpoznania i do wyznaczenia wartości odniesienia w pomiarze porównawczym.
• Partie - pięć partii po 50 pomiarów. Jedna partia zawiera wyniki jednej charakterystyki materiałowej, więc nie pomyli jastrychu z tynkiem. Pojedynczy pomiar i całą partię można usunąć z poziomu menu.
• USB i GANN Dialog Pro - złącze mini-USB, bezpłatny program dla systemów Windows 7 do Windows 11. Program przenosi zapisane pomiary na komputer i aktualizuje oprogramowanie układowe miernika. Przewód z wtykiem mini-USB to MK 26 o długości 1,8 m - nie wchodzi w skład samego miernika, zamawia się go osobno.

Miernik wyłącza się sam po około 90 sekundach bezczynności i po ponownym włączeniu wraca do ostatnio używanego menu z zachowanym wynikiem. Zasilanie zapewnia bateria 9 V w komplecie; gdy na ekranie pojawi się symbol słabej baterii, trzeba ją wymienić, bo przy zbyt niskim napięciu wyniki mogą być zafałszowane.

Elektrody i sondy współpracujące z BL E 2

BL E 2 jest przyrządem podstawowym - sam miernik nie zawiera żadnej elektrody. To, co zmierzysz, zależy w całości od osprzętu. Lista według producenta:

Elektrody rezystancyjne podłącza się przewodem MK 8 (1 m, wtyk BNC). Sondę B 55 BL można osadzić na teleskopowym przedłużeniu BL-EL, żeby sięgnąć stropu bez drabiny. Sprawność toru rezystancyjnego razem z przewodem i elektrodą sprawdzisz adapterem testowym do wilgotności budowlanej albo drewna - adapter daje znaną wartość wzorcową i w kilkanaście sekund oddziela usterkę przewodu od nietypowego zachowania materiału. Podczas testu do gniazda 4-stykowego nie może być wpięta żadna sonda.

Zestawy fabryczne BL E 2 - wybór na liście wariantów

Na liście wariantów wybierasz sam miernik albo jeden z czterech zestawów producenta. Sam miernik, bez elektrod, ma sens wtedy, gdy elektrody i przewód MK 8 już masz, na przykład po BL E albo po innym mierniku GANN z gniazdem BNC.

Zestaw 1 - Ref. 30012305

• para elektrod wtykowych M 6 do murów i posadzek
• puszka pasty kontaktowej
• przewód pomiarowy MK 8
• walizka BK 14-I

Zestaw pod wilgotność budowlaną mierzoną rezystancyjnie. Puszka pasty wystarcza według producenta na 30 do 50 pomiarów; pastę można odświeżać wodą pitną.

Zestaw 3 - Ref. 30012306

Wszystko z Zestawu 1 oraz aktywna sonda pojemnościowa B 55 BL z przewodem adaptera AK 2 (NM-AE). To zestaw, w którym sondą lokalizujesz mokre pole, a elektrodami M 6 rozstrzygasz w nim wartość liczbową.

Zestaw 4 - Ref. 30012307

Wszystko z Zestawu 3 oraz para elektrod szczotkowych M 25-100. Elektrody szczotkowe pracują w nawierconym otworze bez pasty - sprężyste włókna same dociskają się do ścianki, co skraca pomiary seryjne i oszczędza czyszczenia otworów.

Zestaw 5 - Ref. 30012308

• elektroda wbijana M 20
• po 10 szpilek zamiennych o długości 16 i 23 mm
• przewód pomiarowy MK 8
• walizka BK 14-I

Zestaw pod drewno i miękkie materiały budowlane. Elektrodę M 20 wbija się wprost w materiał; szpilki 16 mm mierzą na głębokość około 10 mm, a 23 mm - około 17 mm.

Który zestaw wybrać. Przy jastrychach, tynkach i nadzorze osuszania - Zestaw 3, bo dopiero sonda pojemnościowa zamienia BL E 2 w narzędzie diagnostyczne. Gdy dochodzą pomiary seryjne w nawierconych otworach - Zestaw 4. Gdy mierzysz głównie drewno, deski i płyty, a mur okazjonalnie - Zestaw 5, który jest najtańszym z czterech. Zestaw 1 to wersja podstawowa dla wilgotności budowlanej, do rozbudowy o sondę w dowolnym momencie - wtedy razem z adapterem AK 2.

Granice zastosowania - o tym warto wiedzieć przed zakupem

• Tor pojemnościowy pracuje wyłącznie jako skan. Odczyt bezwzględny bez naruszania powierzchni daje BL UNI 11.
• Brak kompensacji temperatury drewna. Przy drewnie wychłodzonym albo nagrzanym wynik trzeba skorygować według tabeli z instrukcji.
• Dwie grupy gatunków drewna. Materiały drewnopochodne, płyty izolacyjne i gatunki spoza tabeli wymagają BL H 42 albo BL H 40.
• Powyżej 30 % masy suchej wskazanie drewna jest porównawcze.
• Materiały zamarznięte. Zamarzniętego materiału budowlanego nie zmierzysz wcale, a zamarzniętego drewna - powyżej 20 % wilgotności.
• Warunki pracy: od 0 do 50 °C (krótkotrwale od -10 do 60 °C), wilgotność powietrza poniżej 85 % bez kondensacji; obudowa IP20, czyli bez ochrony przed wodą. Miernika nie przechowuje się w obcych piankach, które mogą wydzielać gazy szkodliwe dla czujników.
• Sondy klimatyczne są poza zakresem - BL E 2 nie mierzy wilgotności ani temperatury powietrza.
• Starsze sondy z wtykiem jack wymagają adaptera AK 2.

Dane techniczne Hydromette BL E 2

Który miernik GANN wybrać - tabela decyzyjna

Podsumowanie - dla kogo jest Hydromette BL E 2

BL E 2 to przyrząd dla wykonawcy, który w ciągu jednego dnia dotyka kilku materiałów: rano jastrych, w południe deskę przywiezioną na budowę, po południu ścianę do malowania. Producent kieruje go do malarzy, wykonawców wykończeń wnętrz, parkieciarzy, zakładów obróbki drewna, firm budowlanych, architektów i firm budownictwa mieszkaniowego.

Mocne strony: 23 charakterystyki materiałów budowlanych z odczytem w procentach masowych i w CM-%, drewno do 58 % masy suchej, dwa tory temperatury Pt100, a od tej wersji także zapis serii pomiarów i przesył na komputer - w obudowie, którą nosi się w kieszeni kurtki roboczej. Ograniczenia, które trzeba znać: pomiar pojemnościowy jest skanem, a nie odczytem procentowym, a temperaturę drewna koryguje się według tabeli, nie automatycznie.

Jesteśmy autoryzowanym dystrybutorem Gann w Polsce. Pomożemy dobrać elektrody do materiału, z którym pracujesz, i skompletujemy zestaw spoza listy wariantów, jeśli tak będzie taniej - napisz do nas, a przygotujemy ofertę w 24 h.
