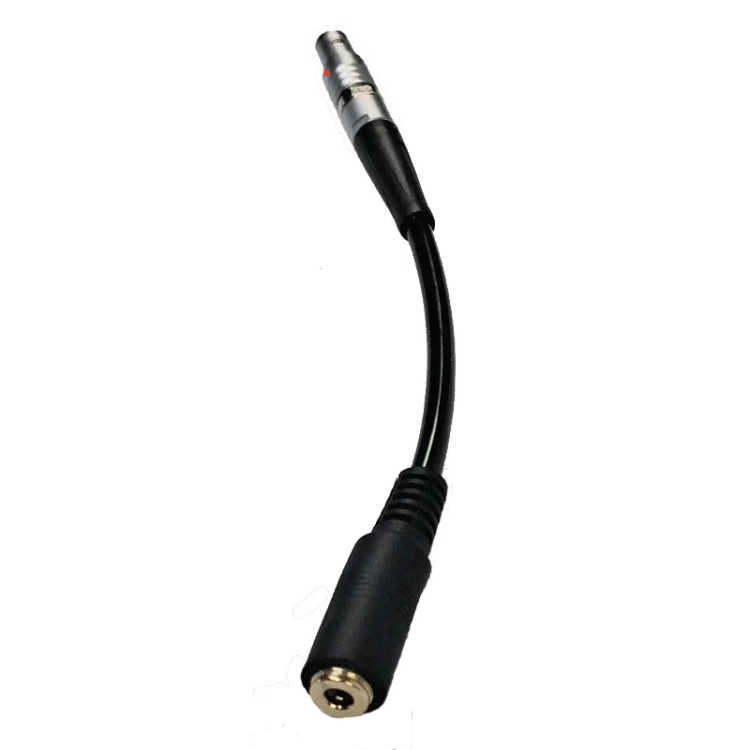

Gann AK 2 NM-AE – adapter sond z wtykiem jack do gniazda 4-stykowego miernika BL E 2

Starsze sondy GANN z wtykiem jack w nowym gnieździe 4-stykowym BL E 2

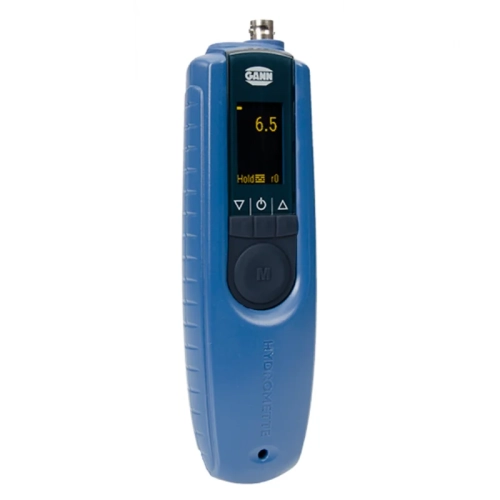

Nowy miernik Hydromette BL E 2 przyjmuje sondy aktywne i sondy temperatury Pt100 przez gniazdo 4-stykowe z zatrzaskiem, a nie przez gniazdo jack 3,5 mm, jakie miał jego poprzednik BL E. Sondy kupione wcześniej - pojemnościowa B 55 BL i sondy temperatury OT 100 BL, ET 10 BL oraz TT 40 BL - mają wtyk jack. Przewód adaptera AK 2 (NM-AE), Ref. 31016732, łączy jedno z drugim: z jednej strony wtyk do gniazda 4-stykowego miernika, z drugiej gniazdo jack 3,5 mm dla sondy.

To krótki łącznik o długości około 165 mm, a nie przedłużacz. Dzięki niemu nie trzeba wymieniać sond przy przejściu z BL E na BL E 2. Jako autoryzowany dystrybutor Gann w Polsce dobierzemy adapter i sondy do Twojego zestawu - napisz do nas, a przygotujemy ofertę w 24 h.

Kiedy adapter jest potrzebny, a kiedy nie

Potrzebujesz AK 2, jeżeli kupujesz BL E 2 jako sam miernik albo w zestawie 1 lub 5, a masz już którąś z sond z wtykiem jack i chcesz jej używać z nowym przyrządem. Adapter jest też potrzebny wtedy, gdy dokupujesz do BL E 2 sondę B 55 BL albo sondę temperatury osobno.

Nie kupuj go osobno, jeżeli:

• zamawiasz BL E 2 w zestawie 3 albo 4 - oba zawierają sondę B 55 BL razem z przewodem AK 2;
• mierzysz wyłącznie elektrodami rezystancyjnymi - elektrody M 6, M 20, M 18, M 21, M 25 i pozostałe łączy się przewodem MK 8 z wtykiem BNC, który pasuje do BL E 2 wprost;
• masz sondę nowej generacji z wtykiem do gniazda 4-stykowego - instrukcja BL E 2 wymienia ET 15 BL, OT 110 BL, TT 45 BL i sondę pojemnościową B 65 BL, które wpina się bez adaptera (producent szacuje ich wejście do sprzedaży na około pół roku od premiery BL E 2 i nie podał jeszcze cen);
• pracujesz miernikiem z gniazdem jack - na przykład BL HT 70, do którego według jego instrukcji sondę ET 10 BL wpina się wprost w gniazdo 3,5 mm.

Sondy, które podłączysz do BL E 2 przez AK 2

Adapter nie zmienia tego, co miernik robi z sygnałem sondy. Sonda B 55 BL pracuje w BL E 2 wyłącznie w trybie skanowania - wskazanie w działkach, bez przeliczenia na procenty masowe czy CM-%. Jeżeli potrzebujesz nieniszczącego odczytu procentowego tą samą sondą, właściwym przyrządem jest BL UNI 11.

Podłączenie krok po kroku

1. Wepnij adapter w gniazdo 4-stykowe miernika tak, żeby wtyk zaskoczył przy czerwonym znaczniku.
2. Włóż wtyk jack sondy w gniazdo 3,5 mm na drugim końcu adaptera.
3. Przytrzymaj przycisk M dłużej niż 2 sekundy. Miernik sam rozpozna podłączoną sondę i przełączy się w tryb skanu pojemnościowego albo w tryb temperatury. W obu trybach wybór materiału jest niedostępny.
4. Żeby wrócić do pomiaru elektrodami, odłącz sondę albo adapter od gniazda 4-stykowego i ponownie przytrzymaj przycisk M dłużej niż 2 sekundy. Dopóki w gnieździe 4-stykowym jest wpięty osprzęt, ma on pierwszeństwo, a gniazdo BNC jest wyłączone.

Przed pracą z sondą B 55 BL sprawdź ją w sposób podany przez producenta: trzymana w powietrzu ma wskazać od 0,0 do 5,0 działek, a przyłożona do dłoni - powyżej 170. Wynik w tych granicach potwierdza jednocześnie sondę, adapter i gniazdo.

Czego adapter nie robi

• Nie jest przedłużaczem - ma około 165 mm. Do sięgania stropu z sondą B 55 BL służy teleskopowe przedłużenie BL-EL.
• Nie łączy elektrod rezystancyjnych - te pracują przez przewód MK 8 i gniazdo BNC.
• Nie służy do połączenia z komputerem - dane przesyła się złączem mini-USB miernika i przewodem MK 26.
• Nie jest adapterem testowym. Sprawność toru rezystancyjnego sprawdzają adaptery testowe do wilgotności budowlanej i drewna, a podczas testu do gniazda 4-stykowego nie może być wpięta żadna sonda.

Dane techniczne przewodu AK 2 (NM-AE)

Wtyku nie wyciągaj za przewód i nie spryskuj złączy wodą przy czyszczeniu - producent zaznacza to przy wszystkich złączach miernika, także przy gnieździe 4-stykowym.

Podsumowanie

AK 2 (NM-AE) pozwala zachować sondy kupione do BL E przy przejściu na BL E 2. Jeżeli kompletujesz nowy przyrząd z sondą pojemnościową od zera, wybierz zestaw 3 albo 4, w których adapter już jest - zestaw 3 wychodzi taniej niż zestaw 1 z osobno dokupioną sondą B 55 BL i adapterem. Jesteśmy autoryzowanym dystrybutorem Gann w Polsce - pomożemy policzyć, który wariant wyjdzie taniej przy Twoim wyposażeniu, i przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: wrzesień 2026. Źródła: dane producenta.
