Ludwig FL-WAPP BASIC – mikrofalowa sonda wilgotności piasku i kruszyw do PLC

Pomiar wilgotności piasku i kruszyw w procesie - z kalibracją przez WLAN

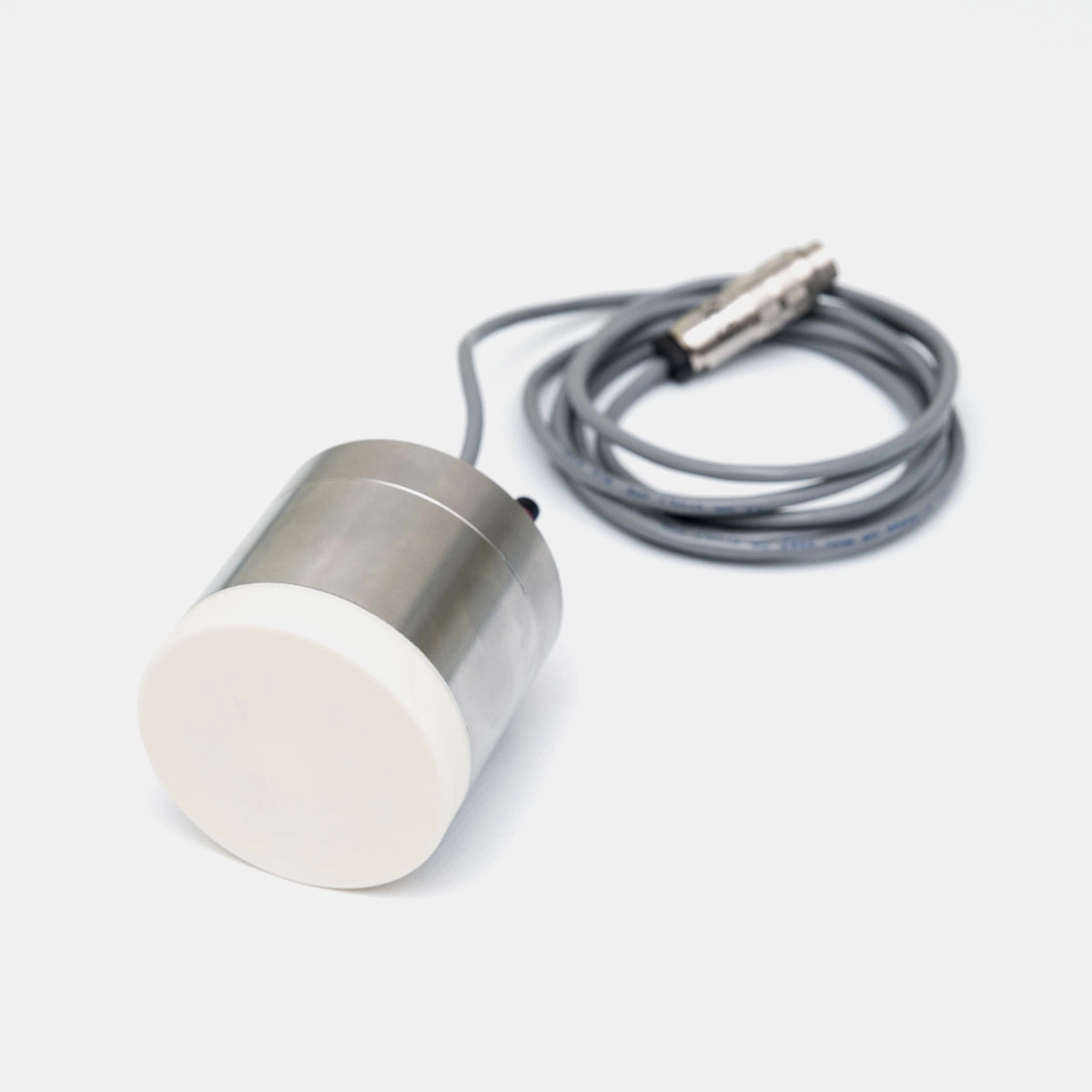

Ludwig FL-WAPP Basic (nr kat. Z20435) to mikrofalowa sonda wilgotności do stałego montażu w instalacji, przeznaczona przede wszystkim do piasku, kruszyw i innych materiałów sypkich. Mierzy wilgotność materiału w zasobniku, silosie, na przenośniku albo w mieszalniku w czasie rzeczywistym i podaje sygnał analogowy do sterownika, który na jego podstawie koryguje ilość wody w mieszance. Sonda ma obudowę ze stali nierdzewnej V2A w stopniu ochrony IP68 i wbudowany moduł WLAN: parametry, kalibrację i bieżące wartości pomiarowe obsługuje się bezprzewodowo z komputera albo tabletu, bez rozkręcania puszki i bez programowania sterownika.

Sondy produkuje Franz Ludwig GmbH z Moguncji, firma zajmująca się pomiarem wilgotności materiałów sypkich od 1973 roku. Jako dystrybutor Ludwig w Polsce pomagamy dobrać miejsce montażu, uchwyt i sposób podłączenia do istniejącego sterowania - napisz do nas, przygotujemy ofertę w 24 h.

FL-WAPP Basic zamiast dawnej sondy FL-BASIC

Starsza sonda FL-BASIC w obudowie aluminiowej, z dwoma wyjściami 0-20 mA i bez łączności bezprzewodowej, nie jest już produkowana ani dostępna. Jej funkcję przejęła FL-WAPP Basic. Zmieniła się nie tylko obudowa: nowa sonda sama filtruje sygnał, przechowuje ustawienia dla wielu materiałów i podaje osobny sygnał temperatury, a parametry ustawia się przez WLAN. Jeśli w instalacji pracuje stara FL-BASIC, przy wymianie sprawdzimy z Tobą okablowanie i skalowanie sygnału w sterowniku.

Ile kosztuje niezmierzona woda w kruszywie

Piasek i kruszywo w zasobnikach wytwórni nigdy nie mają stałej wilgotności - zmienia się ona po deszczu, z głębokością pryzmy i z każdą dostawą. Woda niesiona przez kruszywo trafia do mieszanki razem z wodą zarobową. Jeśli sterowanie o niej nie wie, beton wychodzi zbyt rzadki albo zbyt gęsty, a stosunek wodno-cementowy odbiega od receptury. Zakład kompensuje to nadmiarem cementu albo poprawkami w trakcie wydawania mieszanki - oba sposoby kosztują przy każdej partii.

Sonda mierząca wilgotność kruszywa w każdym cyklu pozwala sterownikowi odjąć wodę zawartą w materiale od wody dozowanej. Zwraca się to w mniejszym zużyciu cementu, powtarzalnej konsystencji i mniejszej liczbie reklamacji.

Zasada pomiaru mikrofalowego

Sonda nie opiera się na przewodności ani pojemności elektrycznej materiału. Wysyła w materiał mikrofale o częstotliwości 433 MHz, które pobudzają do drgań cząsteczki wody i tracą przy tym część energii. Sonda mierzy energię, która pozostała, a stosunek obu wartości daje sygnał proporcjonalny do zawartości wody. Mikrofale wnikają w głąb materiału, więc wynik dotyczy objętości przed sondą, a nie tylko cienkiej warstwy przy jej powierzchni. Pomiar jest bezpieczny dla obsługi.

Powierzchnia pomiarowa sondy jest wykonana z ceramiki o wysokiej odporności na ścieranie. Producent podaje zakres pomiarowy 0-15,0 % albo szerszy, zależnie od mierzonego materiału, i dokładność około ±0,3 %, zależną od zakresu i materiału.

WLAN - parametryzacja, kalibracja i odczyt bez kabla

Najważniejsza różnica wobec sond z samym wyjściem analogowym to wbudowany interfejs WLAN (komunikacja w protokole UDP). Przez niego ustawia się parametry sondy, przeprowadza kalibrację i odczytuje bieżące wartości pomiarowe na komputerze z Windows 7 lub nowszym albo na tablecie z Androidem 4.1 lub nowszym. Obsługa odbywa się poza strefą niebezpieczną przy mieszalniku czy przenośniku, a do pracy wystarczy urządzenie dowolnego producenta z WLAN.

• lista ulubionych materiałów - osobne ustawienia i krzywe kalibracji dla różnych kruszyw, przełączane bez ponownej kalibracji,
• algorytmy filtrowania sygnału dobierane do miejsca montażu (silos, przenośnik, mieszalnik),
• zapis wyników pomiaru na komputerze i dalsza obróbka, np. w arkuszu Excel,
• praca w sieci procesowej zakładu przez WLAN.

Wersja Basic ma antenę wewnętrzną o zasięgu WLAN do 3 m - komputer albo tablet do parametryzacji i kalibracji trzeba mieć w pobliżu sondy. Sygnały do sterownika idą przewodem, więc zasięg WLAN nie wpływa na samo sterowanie procesem.

Sygnał do sterownika PLC

Sonda podaje sygnał wilgotności na wyjściu analogowym 0-20 mA albo 4-20 mA i sygnał temperatury materiału na osobnym wyjściu 4-20 mA. Wejście cyfrowe 12-24 V DC pozwala sterownikowi uruchamiać pomiar, np. tylko w czasie dozowania kruszywa. Skalowanie, filtrowanie i krzywą kalibracji ustawia się w sondzie przez WLAN, więc sterownik dostaje gotowy sygnał wilgotności i nie musi go przeliczać.

Uruchomienie sondy krok po kroku

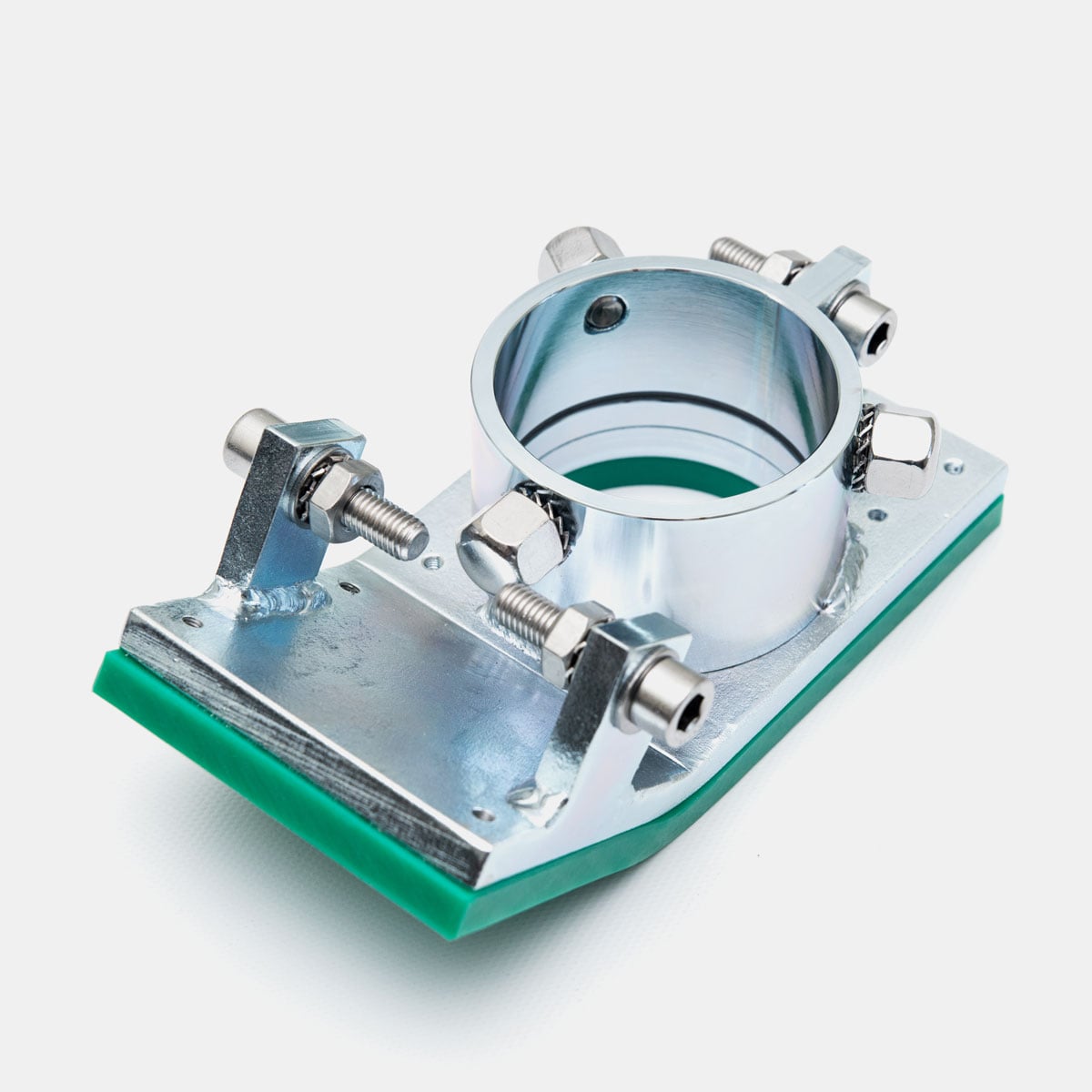

1. Zamontuj sondę w miejscu, w którym powierzchnia pomiarowa jest stale przykryta materiałem: w ścianie lub wylocie zasobnika albo silosu, na przenośniku dozującym (na płozie montażowej) albo w dnie mieszalnika (w uchwycie wspawanym w dno).
2. Unikaj miejsc, w których przed sondą tworzy się pusta przestrzeń albo materiał zawisa - zmienne zagęszczenie zafałszuje odczyt.
3. Podłącz przewód sondy (5 x 0,25 mm², ekranowany, 2 m, wtyk okrągły 5-stykowy) do puszki połączeniowej i doprowadź zasilanie 12-24 V DC.
4. Wyprowadź do sterownika sygnał wilgotności (0-20 mA albo 4-20 mA), sygnał temperatury 4-20 mA i, jeśli potrzebujesz, sygnał startu pomiaru.
5. Połącz komputer albo tablet z sondą przez WLAN (do 3 m od sondy), wybierz materiał z listy ulubionych i ustaw filtrowanie odpowiednie do miejsca montażu.
6. Pobierz kilka próbek materiału przy różnej wilgotności, oznacz ich wilgotność metodą referencyjną (np. suszarkowo) i przypisz wyniki do odczytów sondy - powstaje krzywa kalibracji zapisana w sondzie.
7. Dla każdego rodzaju kruszywa (inne uziarnienie, inne źródło) zapisz osobny materiał na liście i sprawdzaj kalibrację okresowo próbką kontrolną.

Montaż i akcesoria

Sposób montażu zależy od miejsca pomiaru. Do sondy FL-WAPP Basic producent oferuje następujące akcesoria:

Akcesoria nie mają osobnych kart w sklepie - wyceniamy je razem z sondą.

Dane techniczne Ludwig FL-WAPP Basic

Zastosowania praktyczne

• Wytwórnie betonu towarowego i zakłady prefabrykacji - piasek i kruszywa w zasobnikach i na przenośnikach, korekta wody zarobowej.
• Odlewnie - masy formierskie i piaski.
• Przemysł szklarski i ceramiczny - piasek kwarcowy, glina, surowce sypkie.
• Przemysł chemiczny, farmaceutyczny, spożywczy i paszowy - materiały sypkie w silosach, rurach zsypowych i na taśmach.

Więcej sond i mierników do materiałów sypkich znajdziesz w kategorii wilgotnościomierze do biomasy i materiałów sypkich, a całą ofertę w kategorii wilgotnościomierze i rejestratory.

Zanim kupisz

• Sonda Basic ma stałą głowicę. Do mieszalników i miejsc o silnym ścieraniu producent przewiduje sondę FL-WAPP z wymienną głowicą (nr kat. Z20286) - zużytą głowicę wymienia się na miejscu, bez wymiany całej sondy.
• Jeśli 3 m zasięgu WLAN to za mało, bo sonda pracuje w trudno dostępnym miejscu, dostępna jest sonda FL-WAPP bez wymiennej głowicy z zasięgiem WLAN do 10 m (nr kat. Z20287).
• Maksymalna temperatura pracy wersji Basic to 80 °C. Do materiałów gorących, do 130 °C, służy osobna wersja wysokotemperaturowa, dostępna wyłącznie z wymienną głowicą (nr kat. Z20339).
• Do stref zagrożonych wybuchem i do instalacji spożywczych producent oferuje osobne wykonania sondy FL-WAPP - wyceniamy je na zapytanie.
• Sonda mikrofalowa mierzy materiał, który ją dotyka. Do pomiaru bezkontaktowego nad taśmą służy czujnik NIR MoistTech IR-3000, a do koksu, węgla i minerałów MoistTech CCS-3000.
• Do pomiaru wilgotności betonu, jastrychu i murów na budowie służą przyrządy przenośne z kategorii wilgotnościomierze do inspekcji budowlanych - sonda procesowa do tego nie służy.

Wersje Z20287 i Z20339 nie mają osobnych kart w sklepie - wyceniamy je na zapytanie.

Wideo

Podsumowanie

Ludwig FL-WAPP Basic to sonda mikrofalowa w obudowie ze stali nierdzewnej do pomiaru wilgotności piasku i kruszyw w instalacji, z sygnałem 0/4-20 mA do sterownika i kalibracją przez WLAN. Zastępuje dawną sondę FL-BASIC i sprawdzi się tam, gdzie głowica nie jest narażona na silne ścieranie. Opisz nam swoją instalację - jako dystrybutor Ludwig w Polsce dobierzemy sondę, uchwyt i akcesoria.
