Ludwig FL-WAPP z wymienną głowicą – mikrofalowa sonda wilgotności do mieszalnika

Mikrofalowy pomiar wilgotności w mieszalniku i silosie - z głowicą wymienianą na miejscu

Ludwig FL-WAPP z wymienną głowicą (nr kat. Z20286) to mikrofalowa sonda wilgotności do stałego montażu w miejscach o dużym obciążeniu mechanicznym i silnym ścieraniu: w mieszalnikach betonu i mas formierskich, w silosach, na przenośnikach dozujących i taśmociągach. Mierzy wilgotność piasku, kruszyw, mieszanki betonowej, bentonitu i innych materiałów sypkich w czasie rzeczywistym, a sygnał analogowy pozwala sterownikowi skorygować ilość dodawanej wody. Część, która styka się z materiałem i zużywa się w mieszalniku, wymienia się na miejscu - bez wymiany całej sondy.

Sondy produkuje Franz Ludwig GmbH z Moguncji, firma zajmująca się pomiarem wilgotności materiałów sypkich od 1973 roku. Jako dystrybutor Ludwig w Polsce dobieramy wykonanie sondy, uchwyt i akcesoria do konkretnego miejsca montażu - napisz do nas, przygotujemy ofertę w 24 h.

Następca sondy FL-Standard

Starsza sonda FL-Standard z wymienną głowicą, z dwoma wyjściami 0-20 mA i bez łączności bezprzewodowej, nie jest już w ofercie producenta. Jej miejsce zajęła sonda z tej samej rodziny wymiennych głowic, ale z elektroniką FL-WAPP: parametryzacją i kalibracją przez WLAN, filtrami sygnału, listą materiałów i osobnym wyjściem temperatury. Jeśli w instalacji pracuje FL-Standard, przy wymianie sprawdzimy z Tobą okablowanie, puszkę połączeniową i skalowanie sygnału w sterowniku.

Dlaczego wilgotność kruszywa trzeba mierzyć na bieżąco

W wytwórni betonu woda zawarta w piasku i kruszywie jest częścią wody zarobowej. Kiedy wilgotność kruszywa zmienia się z partii na partię, a receptura zakłada stałą wartość, zmienia się stosunek wodno-cementowy - a z nim konsystencja mieszanki i wytrzymałość betonu. Skutki to dodatkowy cement dosypywany „na zapas”, korekty na budowie, reklamacje i odrzucone elementy prefabrykowane.

Sonda montowana w strumieniu materiału podaje wilgotność w każdym cyklu, więc system sterowania koryguje ilość dodawanej wody, zanim mieszanka zostanie wydana. Ta sama zasada działa w odlewni (wilgotność masy formierskiej), w ceramice i przy suszeniu materiałów sypkich w przemyśle chemicznym, farmaceutycznym, spożywczym i paszowym.

Jak działa mikrofalowy pomiar wilgotności

Sonda nie mierzy przewodności ani pojemności elektrycznej materiału. Wysyła w materiał mikrofale o częstotliwości 433 MHz, które pobudzają do drgań cząsteczki wody. Woda odbiera część wysłanej energii - tym większą, im więcej jej jest w materiale. Sonda mierzy energię, która pozostała, a stosunek obu wartości daje sygnał proporcjonalny do wilgotności. Pomiar jest bezpieczny dla obsługi.

Mikrofale wnikają głęboko w materiał, więc sonda mierzy objętość przed głowicą, a nie tylko cienką warstwę przy jej powierzchni. Wysoka częstotliwość próbkowania pozwala uśrednić pomiar w ruchomym strumieniu materiału, a stabilność temperaturowa w zakresie 0-80 °C ogranicza wpływ temperatury materiału na wynik. Producent podaje zakres pomiarowy 0-15,0 % albo szerszy, zależnie od materiału, i dokładność około ±0,3 %, zależną od zakresu i materiału.

Wymienna głowica - koszt eksploatacji w mieszalniku

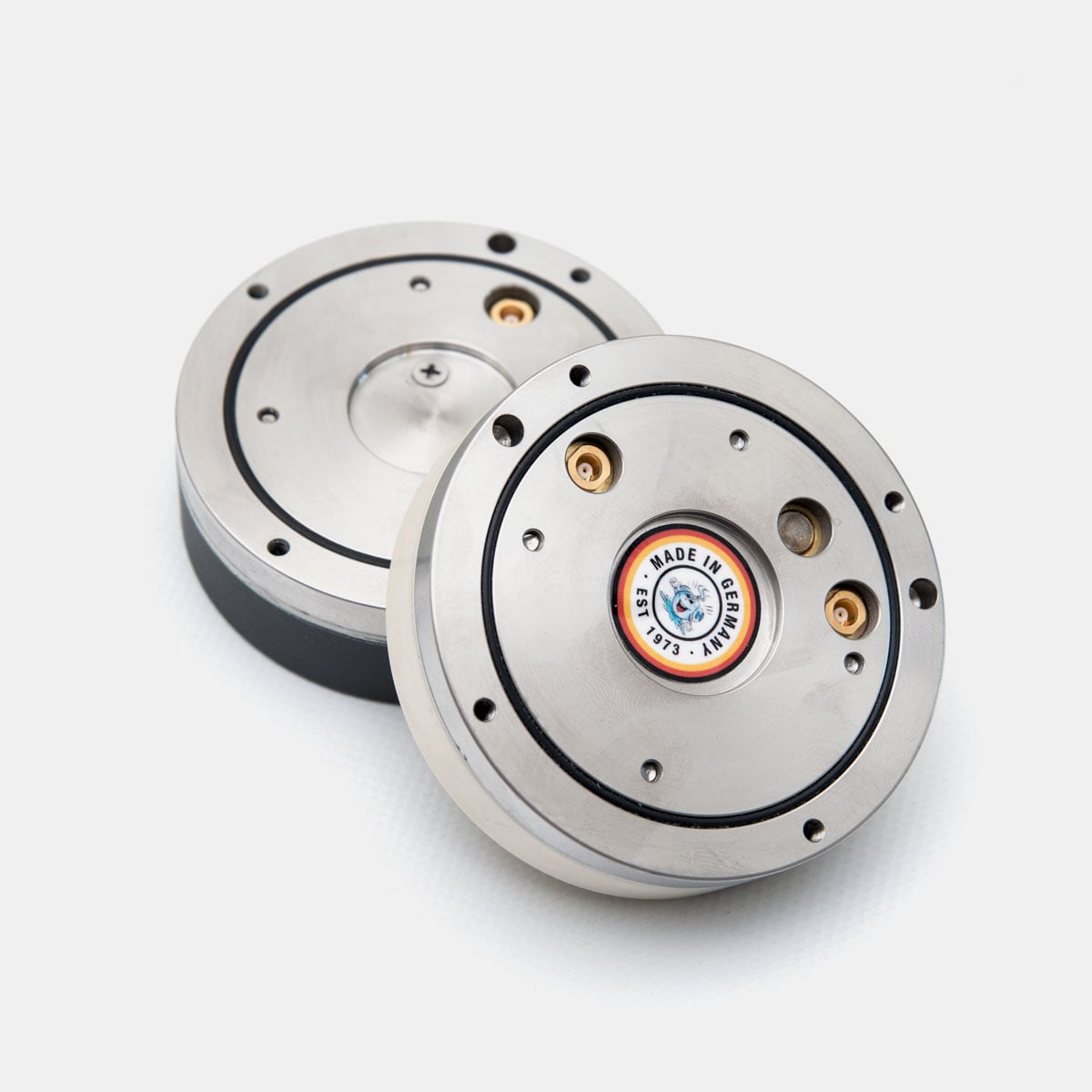

W mieszalniku powierzchnię sondy bez przerwy ściera kruszywo. Przy sondzie ze stałą głowicą zużycie oznacza wymianę całego urządzenia, a tu wymienia się tylko głowicę pomiarową, na miejscu, bez demontażu elektroniki. Po wymianie wystarczy sprawdzić kalibrację próbką kontrolną. Powierzchnia pomiarowa jest wykonana z ceramiki o bardzo wysokiej odporności na ścieranie.

Rodzaj głowicy dobieramy do miejsca pracy i potwierdzamy przy zamówieniu. Zapasową głowicę (nr kat. Z20289) można zamówić razem z sondą jako wariant.

WLAN - parametryzacja i kalibracja bez kabla

Sonda ma wbudowany interfejs WLAN. Przez niego ustawia się parametry, przeprowadza kalibrację i odczytuje bieżące wartości pomiarowe na komputerze z Windows 7 lub nowszym albo na urządzeniu z Androidem 4.1 lub nowszym. Kalibracja, filtrowanie sygnału i lista materiałów są zapisane w sondzie, więc sterownik dostaje gotowy sygnał wilgotności, a obsługa odbywa się poza strefą niebezpieczną przy mieszalniku.

Sygnał do sterownika PLC

Sonda podaje sygnał wilgotności na wyjściu analogowym 0-20 mA albo 4-20 mA i sygnał temperatury materiału na osobnym wyjściu 4-20 mA. Wejście cyfrowe 12-24 V DC pozwala sterownikowi uruchamiać pomiar, np. tylko w czasie mieszania albo dozowania. Sondę zasila się napięciem 12-24 V DC.

Uruchomienie sondy w instalacji krok po kroku

1. Wybierz miejsce montażu w strumieniu materiału: dno mieszalnika, wylot silosu, przenośnik dozujący albo taśmociąg. Głowica musi być stale przykryta materiałem o w miarę stałym zagęszczeniu - pusta przestrzeń przed sondą zafałszuje odczyt.

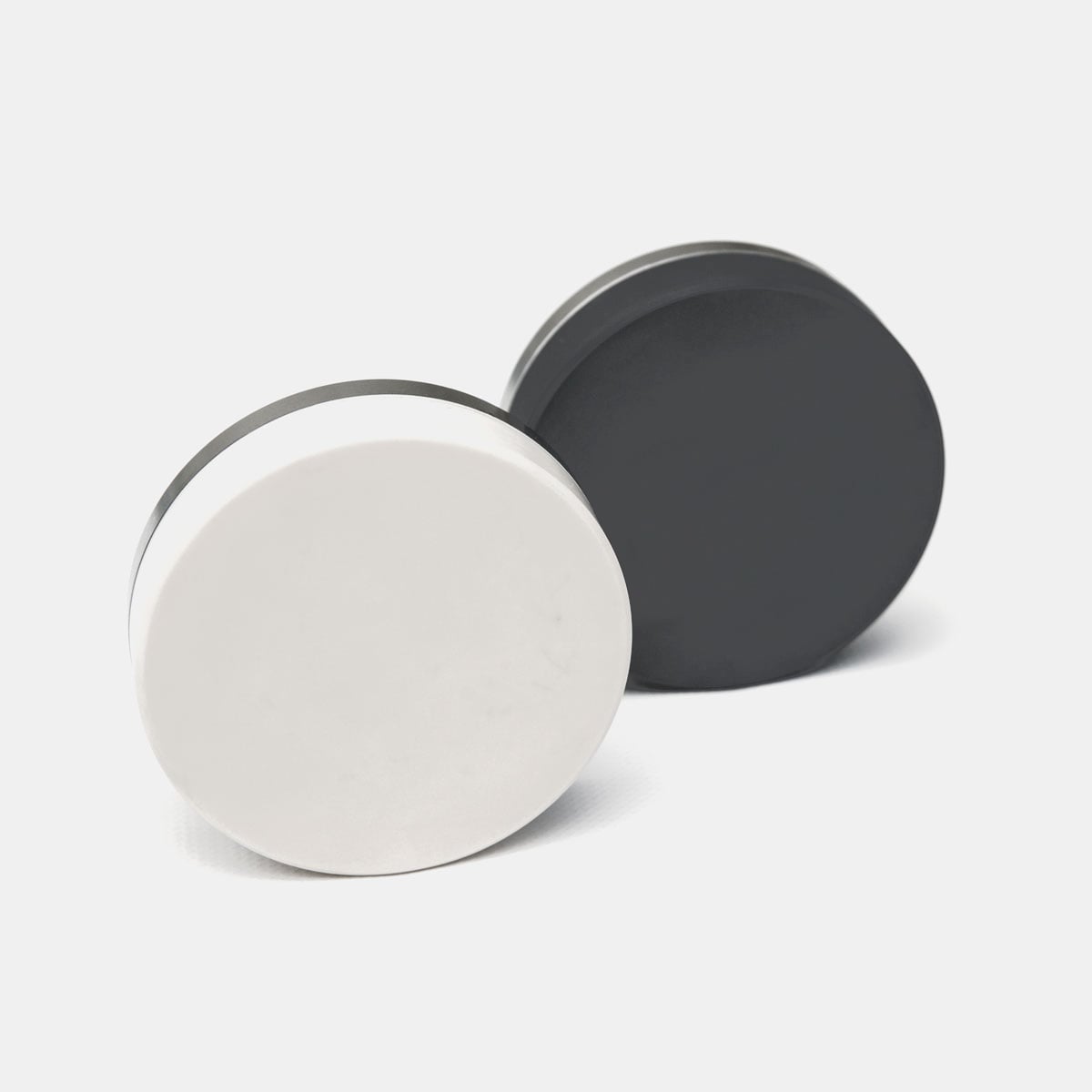

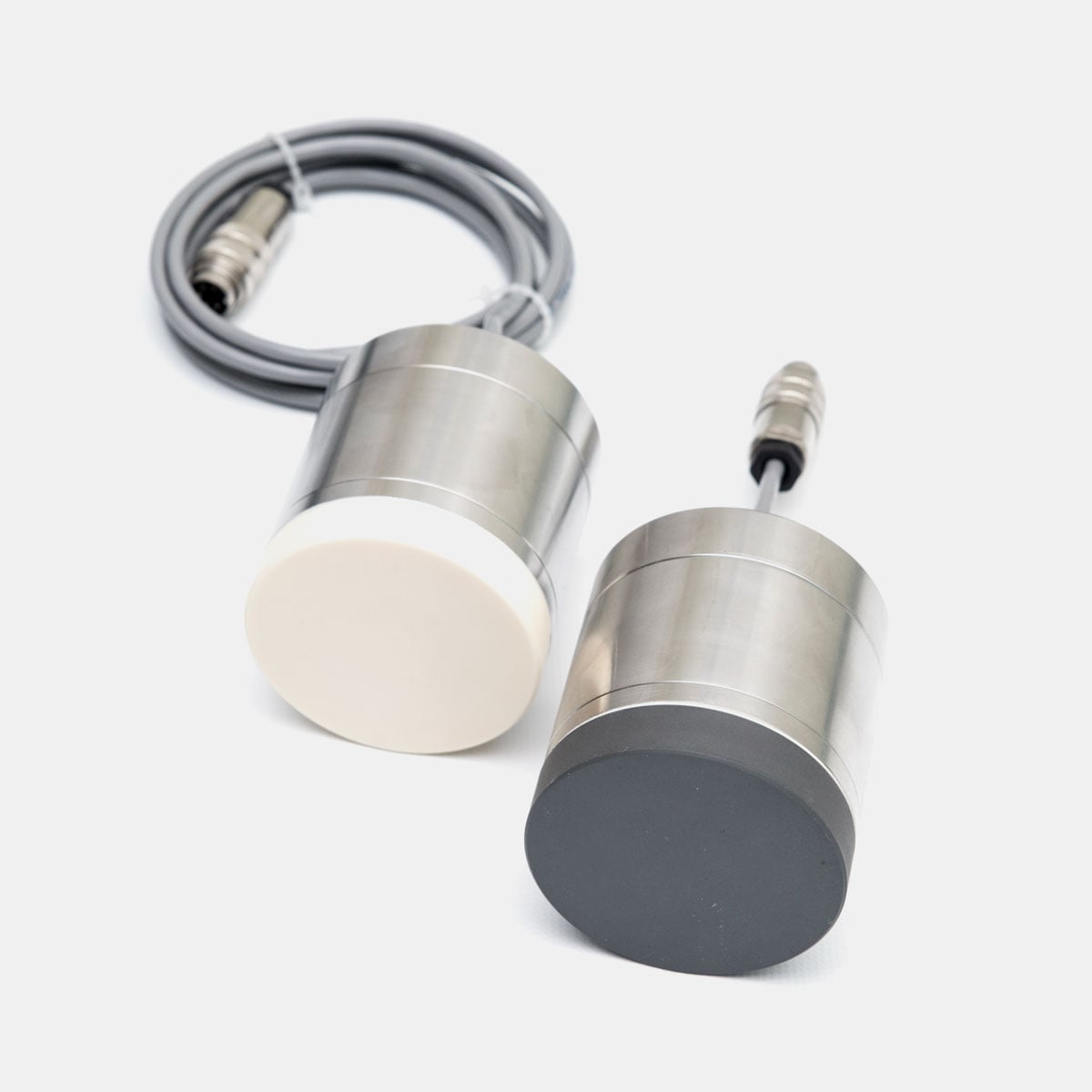

2. Dobierz głowicę do miejsca pracy: antracytową do mieszalników i miejsc o dużym ścieraniu, białą do silosów, przenośników dozujących i taśmociągów.

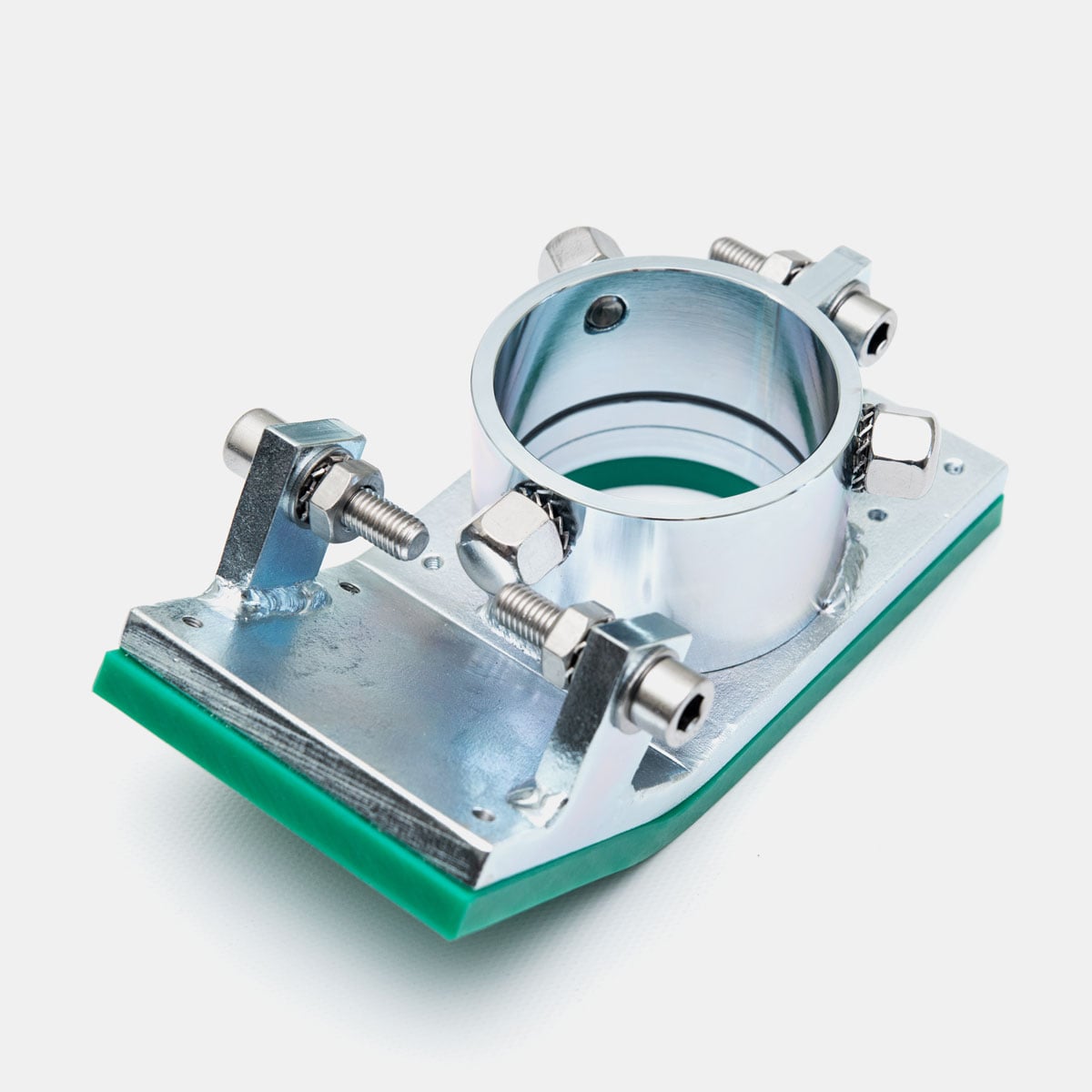

3. W mieszalniku osadź sondę w uchwycie wspawanym w dno, na przenośniku zamocuj ją na płozie montażowej z zestawem montażowym.
4. Podłącz przewód sondy (5 x 0,25 mm², ekranowany, 2 m, wtyk okrągły 5-stykowy) do puszki połączeniowej i doprowadź zasilanie 12-24 V DC; wyprowadź do sterownika sygnał wilgotności, sygnał temperatury i, jeśli potrzebujesz, sygnał startu pomiaru.
5. Połącz komputer albo tablet z sondą przez WLAN, wybierz materiał z listy i ustaw filtrowanie odpowiednie do miejsca montażu.
6. Pobierz kilka próbek materiału przy różnej wilgotności, oznacz ich wilgotność metodą referencyjną (np. suszarkowo) i przypisz wyniki do odczytów sondy - tak powstaje krzywa kalibracji dla danego materiału.
7. Dla każdego materiału o innym składzie lub uziarnieniu zapisz osobną pozycję na liście i sprawdzaj kalibrację okresowo próbką kontrolną.
8. Gdy głowica zużyje się albo zostanie uszkodzona mechanicznie, wymień samą głowicę i ponownie sprawdź kalibrację próbką kontrolną.

Montaż i akcesoria

Akcesoria nie mają osobnych kart w sklepie - zamówisz je jako warianty sondy albo wycenimy je w ofercie.

Dane techniczne Ludwig FL-WAPP z wymienną głowicą

Zastosowania praktyczne

• Wytwórnie betonu towarowego i prefabrykatów - wilgotność piasku i kruszyw w zasobnikach i mieszalniku, korekta wody zarobowej.
• Odlewnie - wilgotność mas formierskich w mieszalnikach.
• Przemysł ceramiczny i materiałów budowlanych - glina, bentonit, surowce sypkie.
• Przemysł chemiczny i farmaceutyczny - proszki i granulaty na przenośnikach i w silosach.
• Przemysł spożywczy i paszowy - surowce sypkie, w wykonaniu przeznaczonym do instalacji spożywczych.

Inne sondy i mierniki do pomiaru on-line znajdziesz w kategorii wilgotnościomierze do biomasy i materiałów sypkich, a pełny przegląd naszej oferty w kategorii wilgotnościomierze i rejestratory.

Zanim kupisz

• Jeśli sonda nie pracuje w strefie silnego ścierania, np. w silosie albo nad przenośnikiem, wystarczy tańsza Ludwig FL-WAPP Basic ze stałą głowicą - przy zużyciu wymienia się jednak całą sondę.
• Do materiałów gorących, do 130 °C, służy wersja wysokotemperaturowa z wymienną głowicą (nr kat. Z20339). Wersja 130 °C bez wymiennej głowicy nie istnieje.
• Sonda mikrofalowa mierzy materiał, który ją dotyka. Do pomiaru bezkontaktowego z góry, nad taśmą, służy czujnik NIR MoistTech IR-3000, a do koksu, węgla i minerałów MoistTech CCS-3000.
• Wybierając wykonanie, podaj nam materiał, temperaturę, miejsce montażu i to, czy instalacja leży w strefie zagrożonej wybuchem - od tego zależy rodzaj głowicy i wersja sondy.

Wersja Z20339 i wykonania ATEX oraz spożywcze nie mają osobnych kart w sklepie - wyceniamy je na zapytanie.

Wideo

Podsumowanie

Ludwig FL-WAPP z wymienną głowicą to wytrzymała sonda mikrofalowa do mieszalników i miejsc o silnym ścieraniu, następczyni sondy FL-Standard. Wymienna głowica obniża koszt eksploatacji, a WLAN upraszcza kalibrację i obsługę. Prześlij nam opis instalacji i materiału - jako dystrybutor Ludwig w Polsce dobierzemy wykonanie i przygotujemy ofertę.
