Schaller MF-P-HTD / MF-S-HTD - Czujniki Wilgotności Wstęgi Papieru

Schaller MF-P-HTD / MF-S-HTD – czujniki ciągłego pomiaru wilgotności wstęgi papieru i tektury

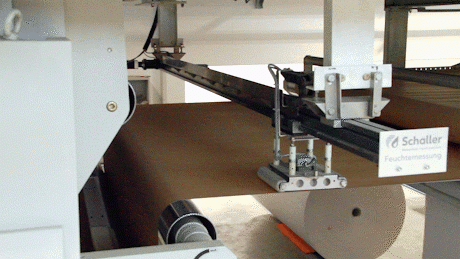

Czujniki Schaller MF-P-HTD i MF-S-HTD to zaawansowane, przemysłowe rozwiązania przeznaczone do ciągłego, on-line pomiaru wilgotności wstęgi papieru, tektury falistej i kartonu bezpośrednio na linii produkcyjnej. Urządzenia montuje się na suwaku pomiarowym poruszającym się poprzecznie przez całą szerokość wstęgi, co umożliwia precyzyjne mapowanie profilu wilgotności zarówno w kierunku poprzecznym, jak i wzdłużnym roli.

Dzięki pomiarowi w czasie rzeczywistym system pozwala na natychmiastowe wykrywanie odchyleń wilgotności, optymalizację procesu suszenia oraz zapewnienie wysokiej i powtarzalnej jakości produktu końcowego. Dane są automatycznie zapisywane w bazie, co umożliwia pełną dokumentację każdej roli papieru lub tektury. Jako dystrybutor Schaller w Polsce oferujemy kompletne rozwiązania dostosowane do indywidualnych warunków instalacji u klienta.

Główne cechy techniczne

• Zakres pomiarowy wilgotności: 1 – 20 % (w zależności od rodzaju materiału)
• Gramatura papieru/tektury:
  – model MF-P-HTD: 80 – 500 g/m²
  – model MF-S-HTD: 300 – 2000 g/m² (wyższe gramatury na indywidualne zamówienie)
• Zakres temperatury mierzonego materiału: 0 – +100°C
• Zakres temperatury otoczenia: 0 – +70°C
• Stopień ochrony: IP65 (odporny na pył i wodę w warunkach przemysłowych)
• Zasilanie: 12 – 28 VDC lub opcjonalnie Power over Ethernet (PoE)

Interfejsy komunikacyjne (zamawiane oddzielnie)

• Modbus TCP (SCH-14436) – najpopularniejsze rozwiązanie do integracji z systemami PLC i SCADA
• Wyjście analogowe 4–20 mA (SCH-14438)

Zalety czujników Schaller MF-P-HTD / MF-S-HTD

• Ciągły pomiar on-line w czasie rzeczywistym na całej szerokości wstęgi
• Możliwość montażu na ruchomym suwaku – pełny profil wilgotności poprzeczny i wzdłużny
• Kompaktowa, wytrzymała konstrukcja dostosowana do trudnych warunków przemysłowych
• Zestaw rolek dystansujących zapewniający stały, optymalny odstęp od wstęgi
• Wbudowany czujnik temperatury papieru dla zwiększenia dokładności pomiaru
• Możliwość instalacji na początku lub końcu linii produkcyjnej

Zastosowania praktyczne

Czujniki MF-P-HTD i MF-S-HTD są szeroko stosowane w przemyśle papierniczym, produkcji tektury falistej, kartonu, opakowań oraz w drukarniach rotacyjnych. Umożliwiają ciągłą kontrolę wilgotności wstęgi, co pozwala na natychmiastową korektę parametrów suszenia, minimalizację strat oraz zapewnienie stałej jakości produktu końcowego. Szczególnie przydatne przy zmianach gramatury lub rodzaju papieru w trakcie produkcji.

Szczegółowe porównanie czujników Schaller MF-P-HTD / MF-S-HTD z systemem MoistTech IR-3000C znajdziesz w naszym wpisie blogowym:

Porównanie MoistTech IR-3000C vs Schaller MF-P-HTD / MF-S-HTD – systemy ciągłego pomiaru wilgotności wstęgi papieru

Podsumowanie

Schaller MF-P-HTD / MF-S-HTD to niezawodne rozwiązanie dla każdego zakładu, w którym kluczowa jest ciągła, precyzyjna kontrola wilgotności wstęgi papieru lub tektury. Jako dystrybutor Schaller w Polsce zapewniamy dobór odpowiedniego modelu, konfigurację interfejsu komunikacyjnego oraz pełne wsparcie przy instalacji i integracji z istniejącym systemem automatyki. Napisz do nas – przygotujemy indywidualną ofertę techniczną i cenową w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: marzec 2026. Źródła: dane producenta + normy branżowe.
