Tecnosoft MicroW L Tri-Clamp – sanitarny rejestrator temperatury do rurociągu

W instalacji sanitarnej nie da się położyć rejestratora obok produktu i zamknąć pokrywy. Pomiar musi wejść do wnętrza rury albo zbiornika przez króciec, zostać tam szczelnie na czas całego cyklu, a przed myciem wyjść równie szybko, jak wszedł. Tecnosoft MicroW L Tri-Clamp (kod TS18SMWLTCD) rozwiązuje to jednym elementem: sztywna sonda o długości dobranej do instalacji jest osadzona w standardowym złączu Tri-Clamp 25 mm, a korpus rejestratora zostaje po zewnętrznej stronie króćca. To jeden z rejestratorów do procesów termicznych Tecnosoftu – jako autoryzowany dystrybutor Tecnosoft w Polsce konfigurujemy długość sondy pod konkretną instalację.

Korpus pracuje w zakresie od -40 do +140 °C, a czujnik w sondzie wytrzymuje do +250 °C – powyżej 140 °C w strefę gorącą wchodzi wyłącznie sonda. Rejestrator zapisuje 20 224 pomiary z krokiem od 1 s, z rozdzielczością 0,01 °C i dokładnością ±0,1 °C w zakresie kalibracji.

Dlaczego pomiar w instalacji wymaga innego mocowania niż pomiar we wsadzie

Rejestrator włożony do opakowania razem z produktem mierzy to, co dzieje się we wsadzie. W rurociągu, wymienniku albo zbiorniku pytanie jest inne: jaka temperatura panuje w strumieniu, w osi przepływu, a nie przy ściance. Zaimprowizowane mocowanie – taśma, opaska, sonda przełożona przez uszczelkę – psuje wynik na trzy sposoby naraz:

• czujnik zatrzymuje się przy ściance, gdzie temperatura różni się od temperatury strumienia, a raport opisuje wtedy nie ten punkt, który miał opisywać
• nieszczelne przejście przez ściankę instalacji jest miejscem, w którym proces przestaje spełniać wymagania sanitarne, niezależnie od tego, jak dokładny jest sam przyrząd
• demontaż na czas mycia zajmuje tyle czasu, że pomiar wykonuje się raz, a nie przy każdej partii – i przestaje być dowodem powtarzalności procesu

Złącze Tri-Clamp znosi wszystkie trzy naraz, bo jest tym samym złączem, na którym zbudowana jest reszta instalacji.

Złącze Tri-Clamp 25 mm – montaż i demontaż bez narzędzi

Tri-Clamp to standardowe złącze sanitarne: dwa kołnierze, uszczelka w rowku kołnierza i obejma zaciskana nakrętką. Rejestrator MicroW L Tri-Clamp ma kołnierz 25 mm, czyli ten sam, który spotyka się w króćcach pomiarowych rurociągów, zbiorników i urządzeń w przemyśle spożywczym, farmaceutycznym i biotechnologicznym.

• montaż i demontaż zajmują tyle, ile odkręcenie jednej nakrętki – bez narzędzi i bez rozszczelniania reszty instalacji
• połączenie jest higieniczne i rozbieralne, więc rejestrator zdejmuje się na czas mycia i zakłada z powrotem przed kolejną partią
• powtarzalność mocowania oznacza, że czujnik za każdym razem trafia w to samo miejsce przekroju – warunek porównywalności kolejnych przebiegów
• rejestrator nie ma łączności radiowej, więc dane pobiera się po zdjęciu go z króćca, w stacji odczytu przy komputerze

Sonda dobierana do średnicy instalacji

Ten model nie ma katalogowych długości sondy. Katalog zna dla niego jedną pozycję – TS18SMWLTCD, wersję z sondą wykonywaną na zamówienie – i to jest właściwy sposób zamawiania, bo długość sondy wynika ze średnicy króćca i z tego, jak głęboko czujnik ma wejść w strumień.

Przy kalibracji powyżej 140 °C sonda nie może być krótsza niż 50 mm. Jeżeli przewidujesz punkty kalibracji w zakresie gorącym, zamów sondę odpowiednio dłuższą już przy pierwszym egzemplarzu – zmiana długości później oznacza nowy przyrząd, a nie modyfikację.

Pomiar krok po kroku

1. Zaplanuj punkty pomiaru. Producent przypomina, że temperatura w komorze rzadko jest równomierna, a czujnik samego urządzenia może stać w strefie korzystnej – dlatego najpierw mapuje się komorę i szuka strefy najtrudniejszej.
2. Zaprogramuj misję w TS Manager 3 przez stację DiskInterface HS albo Multibay: krok zapisu od 1 sekundy i sposób startu. Sprawdź w programie stan baterii, zanim rejestrator trafi do wsadu.
3. Załóż uszczelkę w rowek kołnierza, przyłóż rejestrator do króćca Tri-Clamp 25 mm i zaciśnij obejmę – czujnik na końcu sondy powinien znaleźć się w osi przepływu.
4. Przeprowadź cykl. Korpus po zewnętrznej stronie króćca pracuje od -40 do +140 °C, do +250 °C znosi wyłącznie czujnik w sondzie.
5. Po cyklu wyjmij rejestrator, osusz go i włóż do stacji – program pobierze cały przebieg.
6. W programie ustaw parametry analizy: temperaturę odniesienia (121,11 °C przy sterylizacji, 60 °C przy pasteryzacji), wartość z i opcjonalnie temperaturę odcięcia, poniżej której odczyty nie wchodzą do obliczeń. Odczytaj F0 albo PU i wydrukuj raport.
7. Przy każdym otwarciu obudowy, na przykład przy wymianie baterii, wymień o-ring – inaczej rejestrator traci szczelność IP68.

Certyfikat kalibracji w cenie i punkty dodatkowe

Każdy egzemplarz jest dostarczany z dokumentem kalibracji wystawionym na sześciu punktach – to certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST). Każdy punkt odpowiada innemu etapowi procesu:

• 25 °C i 50 °C: składowanie oraz transport
• 75 °C i 100 °C: pasteryzacja i procesy prowadzone w wodzie
• 121 °C: temperatura odniesienia dla wartości F0
• 140 °C: górna granica zakresu pracy rejestratora

Punkty dodatkowe zamawia się osobno, w zakresie od -40 do +250 °C, czyli w zakresie czujnika, a nie korpusu. Rejestrator jest jednokanałowy, więc reguła producenta mówiąca, że przy loggerze dwukanałowym każdy kanał liczy się jako osobne urządzenie, tego modelu nie dotyczy. Producent zaleca ponowną kalibrację co rok – organizujemy ją po naszej stronie.

Wartości D, z, F0 i PU – liczby, które trafiają do protokołu

Oprogramowanie Tecnosoftu wylicza z zapisanego przebiegu wskaźniki śmiertelności cieplnej. Poniższe definicje pochodzą z poradnika producenta o sterylizacji i pasteryzacji, nie z naszej interpretacji:

Wszystkie cztery wielkości liczy się z temperatury i czasu, a nie z ciśnienia w komorze. Temperaturę mierzy się w rdzeniu produktu, czyli w punkcie osiągającym wymaganą wartość najpóźniej: przy pomiarze w instalacji odpowiednikiem tego punktu jest oś przepływu, a sonda dobrana do średnicy króćca sięga tam bez ingerencji w resztę rurociągu.

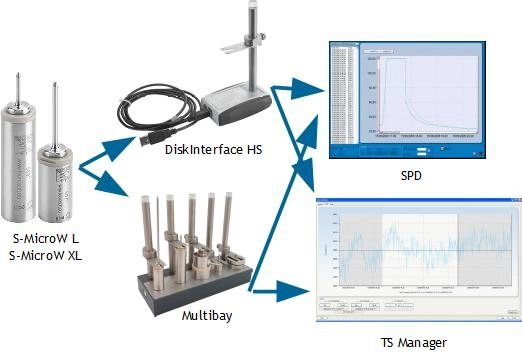

System pomiarowy: rejestrator, stacja odczytu i oprogramowanie

Rejestrator nie ma wyświetlacza ani łączności bezprzewodowej – misję uruchamia się i dane pobiera przez stację USB, na komputerze z systemem Windows. Do wyboru są dwie stacje:

• DiskInterface HS – stacja jednostanowiskowa do uruchamiania misji i pobierania danych z pojedynczego rejestratora
• Multibay – stacja uniwersalna obsługująca pięć rejestratorów naraz, właściwa tam, gdzie w jednym cyklu pracuje kilka przyrządów

Dane analizuje TS Manager 3. Program występuje w trzech odmianach, które różnią się nie funkcjami analizy, lecz tym, co dokładają do zapisu wymaganego przez normy:

Danych zapisanych przez rejestrator nie da się w programie edytować, a raporty producent opisuje jako zgodne z wymaganiami przepisów sanitarnych i norm ISO.

Bateria i uszczelnienie

Rejestrator pracuje na baterii 1 × 1/2 AA 3,6 V wymienianej przez użytkownika; stan naładowania pokazuje program. Przy kroku 1 s wystarcza ona na ponad 10 000 000 pomiarów, licząc pracę ciągłą w 25 °C. W niskich temperaturach czas pracy się skraca. Wymienny zestaw to zestaw baterii z uszczelką TS18SMWLBK.

Szczelność IP68 niesie o-ring z FKM, a korpus i sonda wykonane są ze stali nierdzewnej AISI 316L oraz z PEEK; producent określa rejestrator jako w pełni nadający się do kontaktu z żywnością. O-ring wymienia się przy każdym otwarciu obudowy, a do otwierania korpusu służy klucz TS17MU.

Szczegółowe parametry techniczne

MicroW L Tri-Clamp czy MicroW XL Tri-Clamp

Obie wersje mają to samo złącze, tę samą sondę na zamówienie, tę samą pamięć, tę samą dokładność i tę samą cenę. Różni je wielkość korpusu i ogniwo:

Skoro cena jest ta sama, wybór sprowadza się do miejsca wokół króćca. MicroW L Tri-Clamp bierze się tam, gdzie zabudowa jest ciasna i liczy się każdy centymetr za kołnierzem, a MicroW XL Tri-Clamp tam, gdzie miejsca nie brakuje, a zależy nam na jak najrzadszej wymianie baterii.

Zastosowania praktyczne

• walidacja sterylizacji w urządzeniach z króćcem pomiarowym Tri-Clamp – przebieg temperatury z wyliczeniem F0
• pasteryzacja w liniach ciągłych: pomiar w strumieniu produktu z wyliczeniem jednostek PU
• mapowanie temperatury w zbiornikach procesowych i buforowych w przemyśle spożywczym i farmaceutycznym
• kontrola wymienników ciepła i odcinków rurociągu przy uruchamianiu instalacji oraz po modernizacji
• cykle mycia i sanityzacji CIP i SIP – potwierdzenie, że temperatura utrzymała się przez wymagany czas
• procesy laboratoryjne i biotechnologiczne, w których dostęp do wnętrza aparatu jest ograniczony

Zanim kupisz

Jeżeli pomiar ma się odbywać we wsadzie, a nie w instalacji, złącze sanitarne nie jest potrzebne – właściwy jest Tecnosoft MicroW L z sondą katalogową albo na wymiar. Gdy sonda ma być mocowana w ściance opakowania gwintem M5, sprawdź MicroW L Threaded.

Oznaczenia i warianty pisowni

Producent zapisuje model jako MicroW L with Tri-Clamp albo MICROW L TRI-CLAMP ON DEMAND; spotyka się też pisownię TriClamp. Kod katalogowy to TS18SMWLTCD.

Podsumowanie

Tecnosoft MicroW L Tri-Clamp to rejestrator temperatury do miejsc, w których pomiar musi wejść do wnętrza instalacji i wyjść z niej bez rozbierania czegokolwiek: złącze Tri-Clamp 25 mm, sonda na zamówienie od 12 do 175 mm, stal AISI 316L z PEEK, IP68 i certyfikat w cenie. Do kompletu potrzebna jest stacja odczytu i program TS Manager 3 w odmianie odpowiadającej wymaganiom Twojego protokołu. Jako autoryzowany dystrybutor Tecnosoft w Polsce dobierzemy długość sondy – napisz do nas, przygotujemy ofertę w 24 h.
