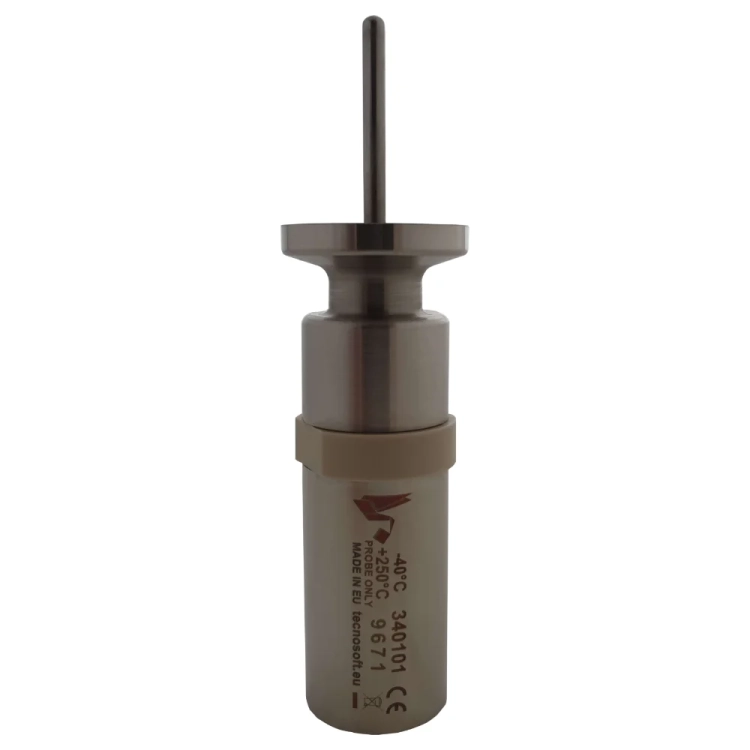

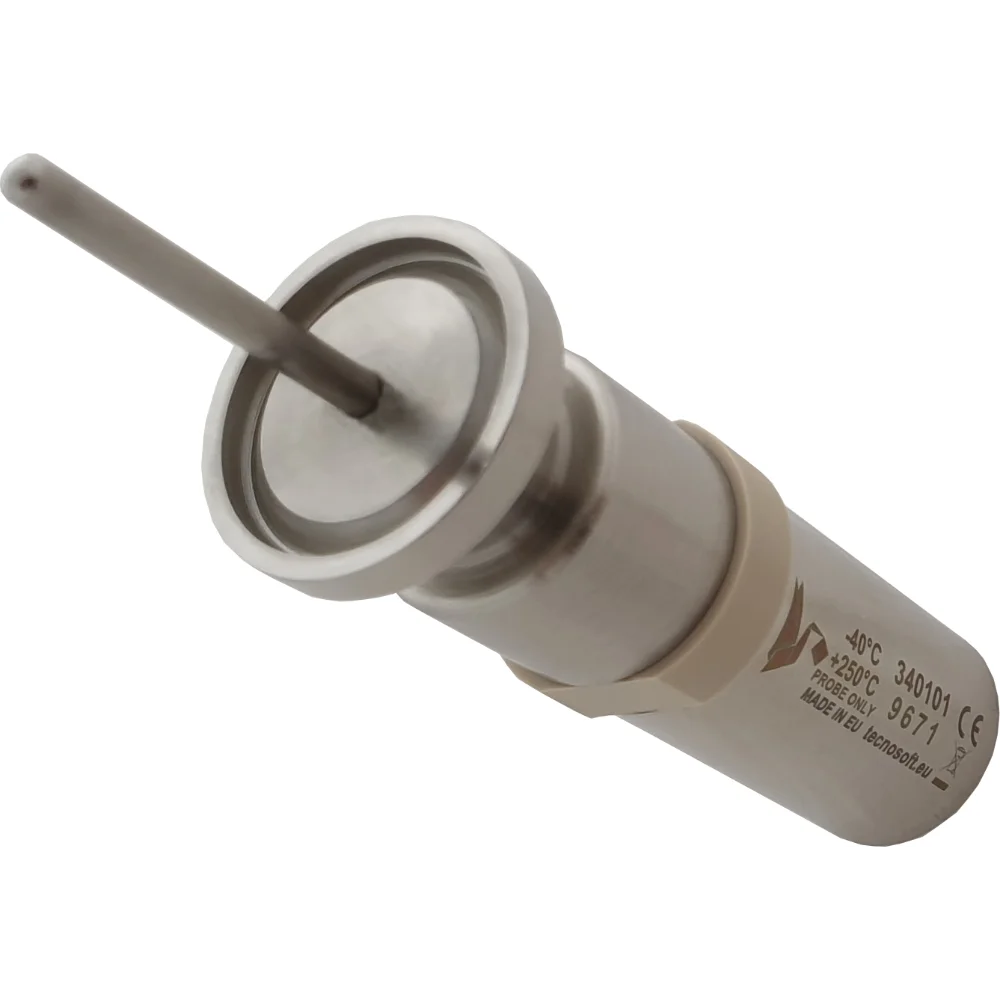

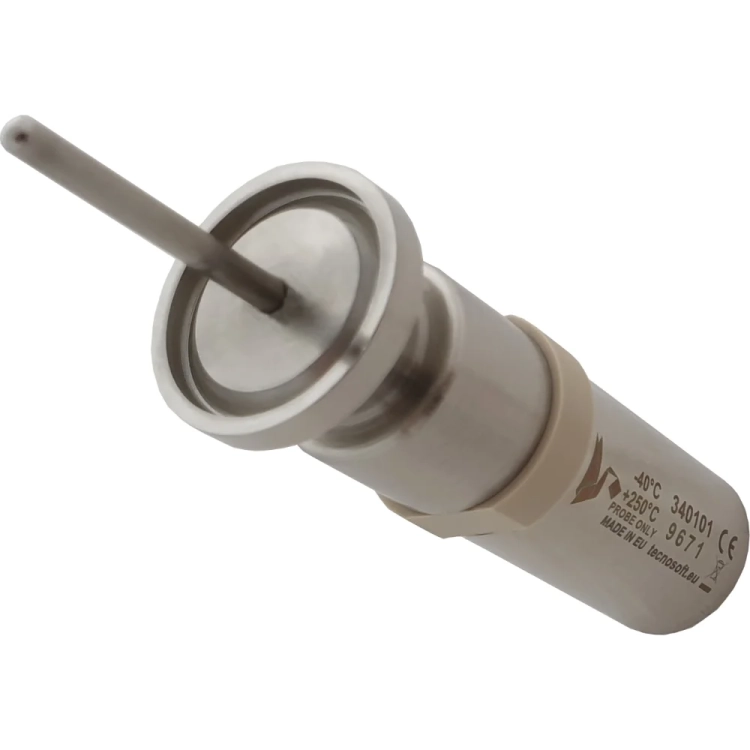

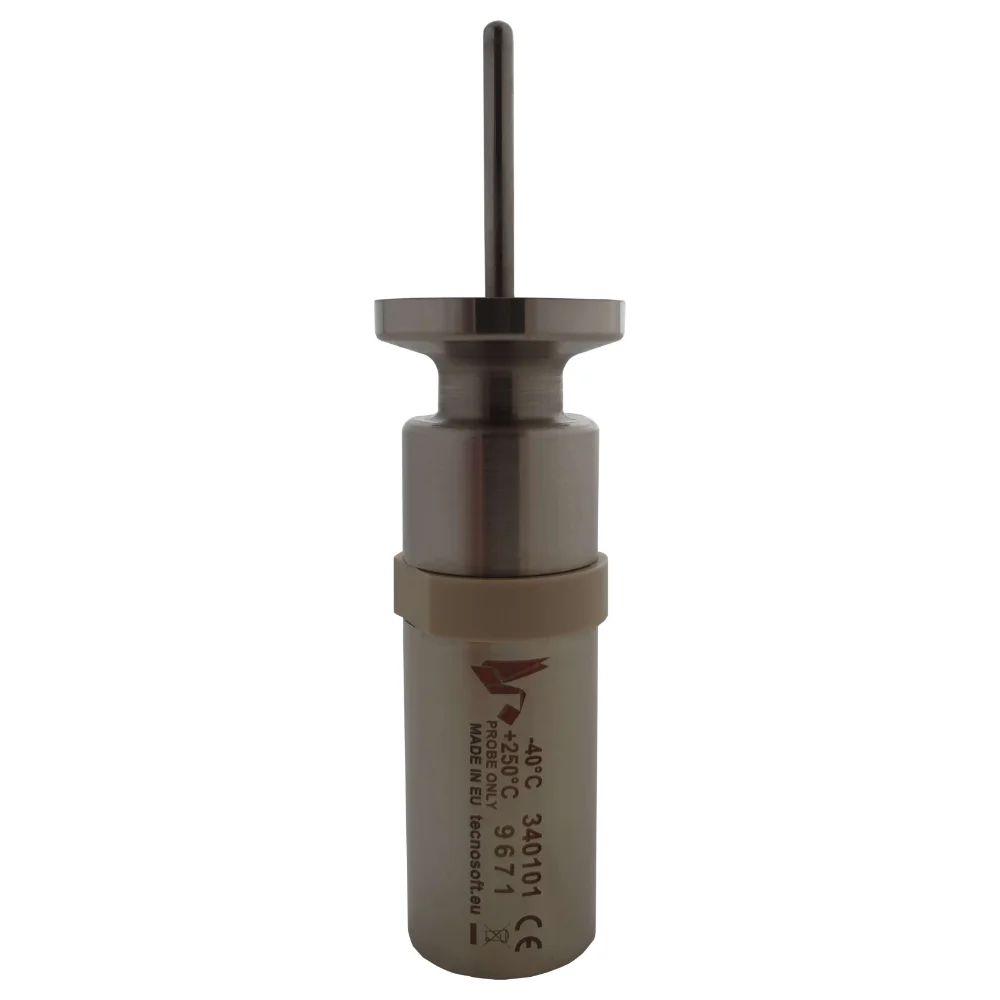

Tecnosoft MicroW XL Tri-Clamp – sanitarny rejestrator z większą baterią

Kontrola temperatury w instalacji sanitarnej rzadko kończy się na jednym cyklu: linia pasteryzacji pracuje codziennie, zbiornik przechodzi kolejne partie, a po każdym myciu CIP pomiar trzeba powtórzyć. Tecnosoft MicroW XL Tri-Clamp (kod TS18SMWXLTCD) wchodzi do instalacji przez standardowy króciec Tri-Clamp 25 mm, a jego wyższy korpus mieści większe ogniwo – rejestrator może pracować w tym rytmie dłużej bez wymiany baterii. To jeden z rejestratorów do procesów termicznych Tecnosoftu; jako autoryzowany dystrybutor Tecnosoft w Polsce konfigurujemy długość sondy pod konkretny króciec.

Sonda na zamówienie, od 12 do 175 mm, sięga w oś przepływu, a korpus zostaje po zewnętrznej stronie kołnierza. Korpus pracuje od -40 do +140 °C, czujnik do +250 °C; pamięć mieści 20 224 pomiary, rozdzielczość wynosi 0,01 °C, a dokładność ±0,1 °C w zakresie kalibracji.

Pomiar w instalacji, która pracuje codziennie

Wersja XL powstała z myślą o tym, że rejestrator zakłada się i zdejmuje wiele razy. Każde zdjęcie z króćca to okazja do odczytu danych, ale otwarcie korpusu – tylko przy wymianie baterii. Im rzadziej to się dzieje, tym mniej wymian o-ringu i mniej ryzyka przy szczelności:

• pomiar przy kolejnych partiach tej samej linii bez przerw na serwis przyrządu
• kontrola zbiornika przez cały okres kampanii produkcyjnej
• te same warunki mocowania przy każdym cyklu, bo złącze Tri-Clamp ustala położenie czujnika
• mniej otwarć obudowy – mniej okazji do błędu przy uszczelnianiu

Dane pobiera się w stacji odczytu po zdjęciu rejestratora z króćca – wersja XL, tak jak L, nie ma łączności radiowej.

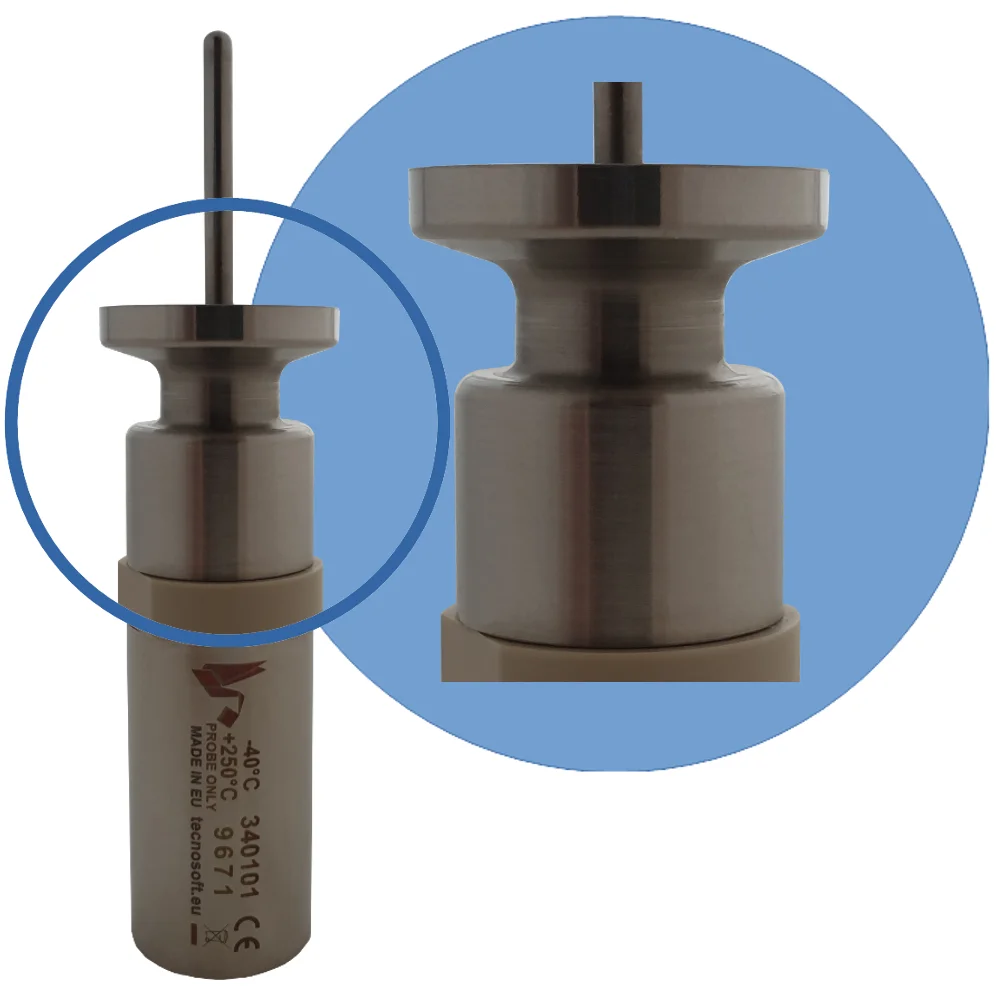

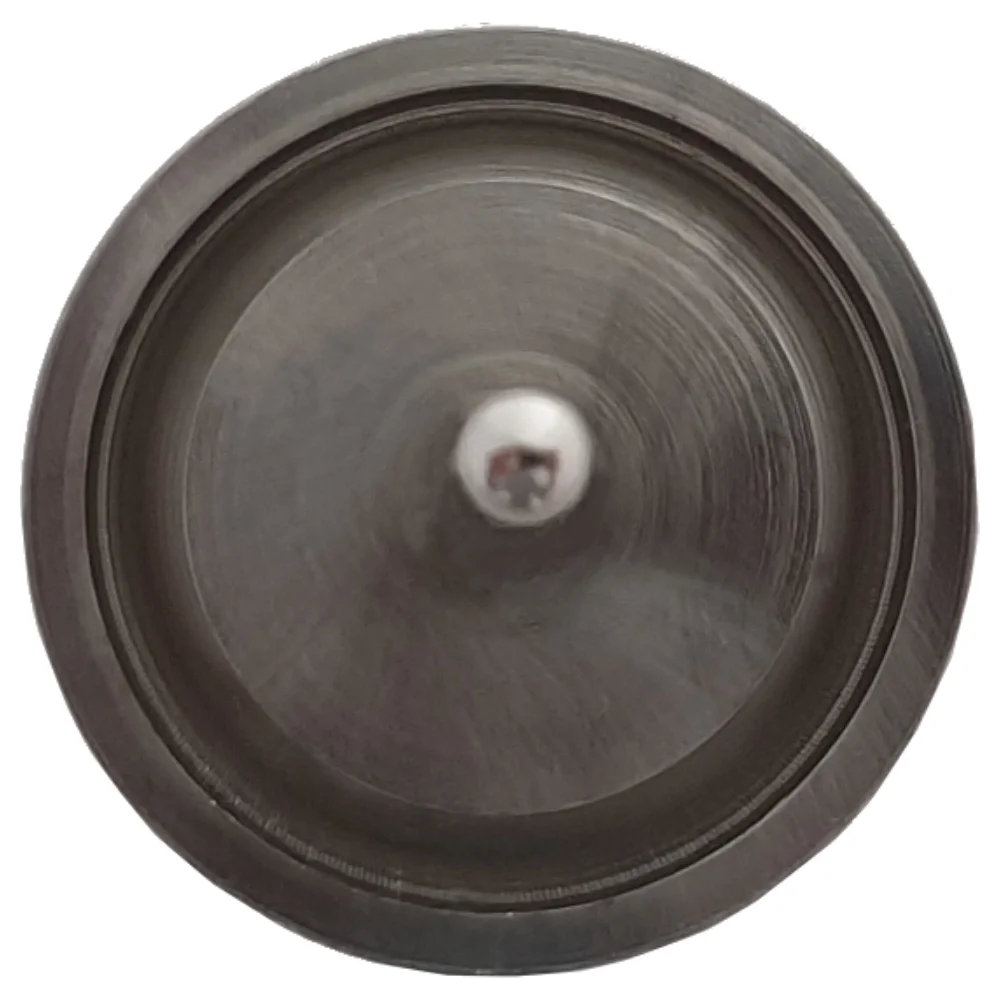

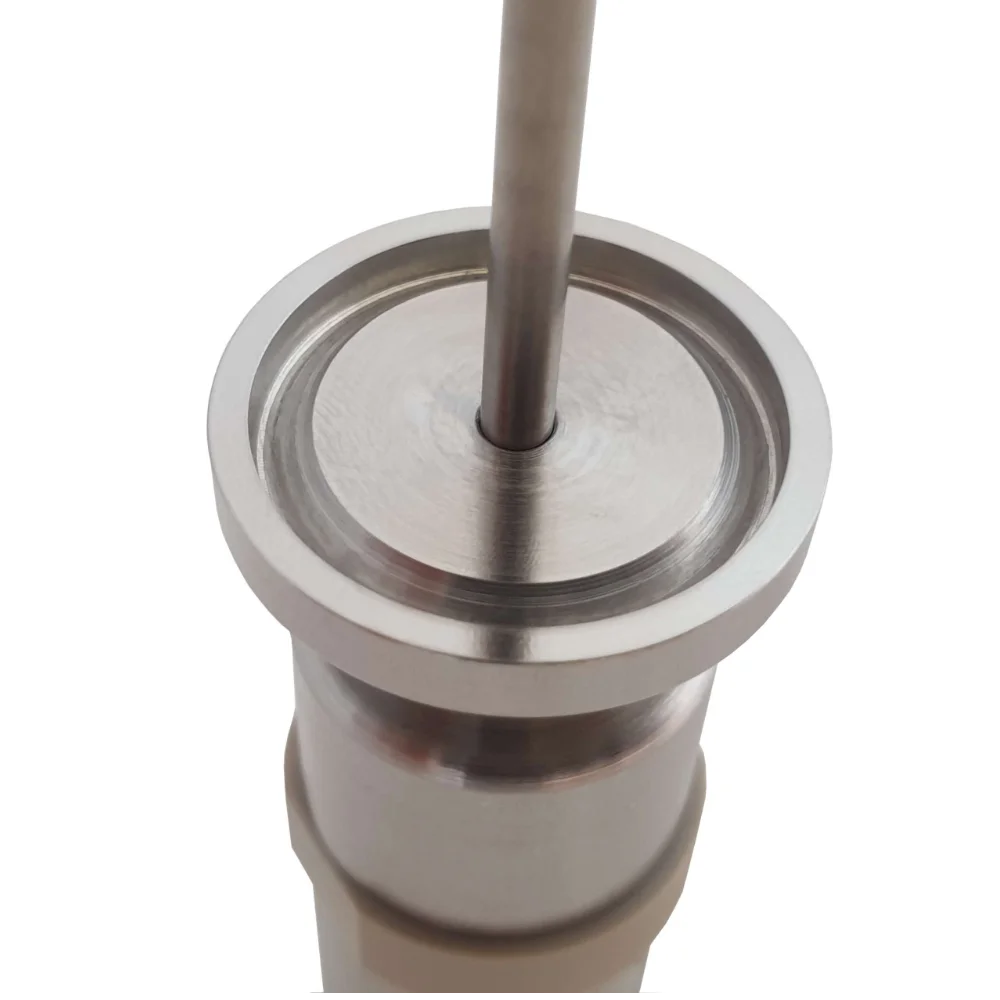

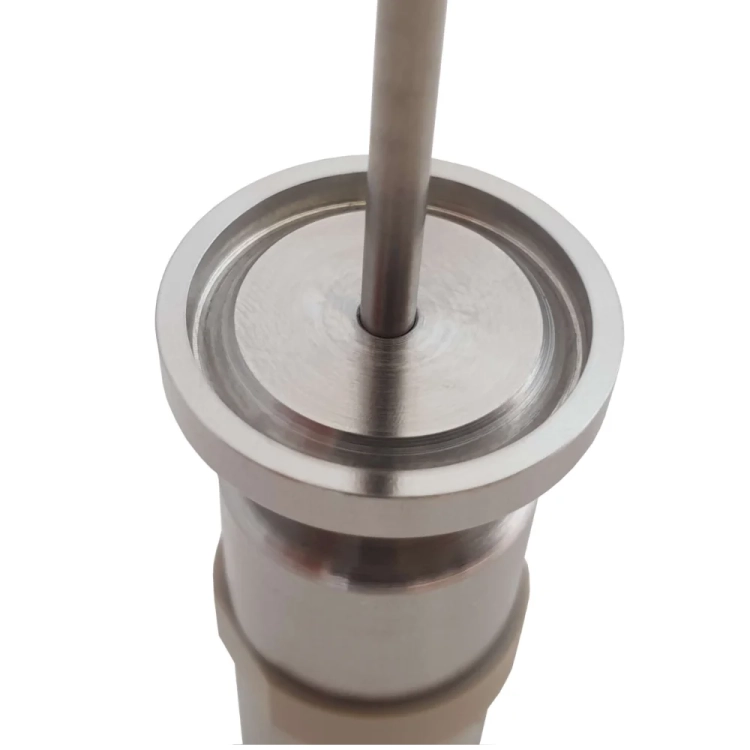

Złącze Tri-Clamp 25 mm – montaż i demontaż bez narzędzi

Złącze sanitarne Tri-Clamp składa się z dwóch kołnierzy, uszczelki i obejmy z nakrętką. Kołnierz rejestratora ma 25 mm – tyle samo co typowe króćce pomiarowe w liniach spożywczych, farmaceutycznych i biotechnologicznych – więc rejestrator zakłada się jak każdy inny element instalacji, bez narzędzi.

Sonda dobierana do średnicy instalacji

Wersja XL, tak jak L, występuje wyłącznie z sondą na zamówienie – kod TS18SMWXLTCD. Długość ustala się według średnicy króćca i głębokości, na jakiej czujnik ma pracować w strumieniu.

Pamiętaj o długości całkowitej: ze złączem wersja XL ma ponad 92 mm, o około 25 mm więcej niż L. Jeżeli przewidujesz kalibrację powyżej 140 °C, sonda musi mieć co najmniej 50 mm.

Pomiar krok po kroku

1. Zaplanuj punkty pomiaru. Producent przypomina, że temperatura w komorze rzadko jest równomierna, a czujnik samego urządzenia może stać w strefie korzystnej – dlatego najpierw mapuje się komorę i szuka strefy najtrudniejszej.
2. Zaprogramuj misję w TS Manager 3 przez stację DiskInterface HS albo Multibay: krok zapisu od 1 sekundy i sposób startu. Sprawdź w programie stan baterii, zanim rejestrator trafi do wsadu.
3. Załóż uszczelkę w rowek kołnierza, przyłóż rejestrator do króćca Tri-Clamp 25 mm i zaciśnij obejmę – czujnik na końcu sondy powinien znaleźć się w osi przepływu.
4. Przeprowadź cykl. Korpus po zewnętrznej stronie króćca pracuje od -40 do +140 °C, do +250 °C znosi wyłącznie czujnik w sondzie.
5. Po cyklu wyjmij rejestrator, osusz go i włóż do stacji – program pobierze cały przebieg.
6. W programie ustaw parametry analizy: temperaturę odniesienia (121,11 °C przy sterylizacji, 60 °C przy pasteryzacji), wartość z i opcjonalnie temperaturę odcięcia, poniżej której odczyty nie wchodzą do obliczeń. Odczytaj F0 albo PU i wydrukuj raport.
7. Przy każdym otwarciu obudowy, na przykład przy wymianie baterii, wymień o-ring – inaczej rejestrator traci szczelność IP68.

Certyfikat kalibracji w cenie i punkty dodatkowe

W cenie jest certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST) na punktach 25, 50, 75, 100, 121 i 140 °C – od składowania, przez pasteryzację, po temperaturę odniesienia F0 i górną granicę pracy korpusu.

Dodatkowe punkty, w zakresie czujnika od -40 do +250 °C, to osobne pozycje zamówienia; przy jednym kanale liczy się je pojedynczo. Rekalibrację, którą producent zaleca co rok, organizujemy po naszej stronie.

Wartości D, z, F0 i PU – liczby, które trafiają do protokołu

Oprogramowanie Tecnosoftu wylicza z zapisanego przebiegu wskaźniki śmiertelności cieplnej. Poniższe definicje pochodzą z poradnika producenta o sterylizacji i pasteryzacji, nie z naszej interpretacji:

Wszystkie cztery wielkości liczy się z temperatury i czasu, a nie z ciśnienia w komorze. Temperaturę mierzy się w rdzeniu produktu, czyli w punkcie osiągającym wymaganą wartość najpóźniej: przy pomiarze w instalacji odpowiednikiem tego punktu jest oś przepływu, a sonda dobrana do średnicy króćca sięga tam bez ingerencji w resztę rurociągu.

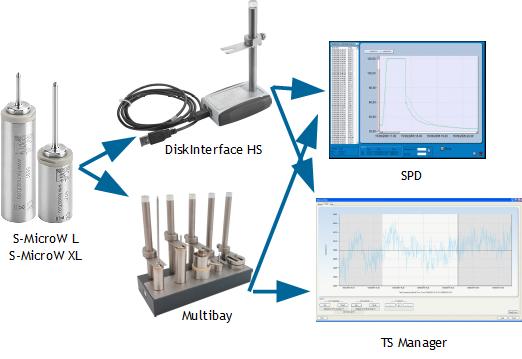

System pomiarowy: rejestrator, stacja odczytu i oprogramowanie

Rejestrator nie ma wyświetlacza ani łączności bezprzewodowej – misję uruchamia się i dane pobiera przez stację USB, na komputerze z systemem Windows. Do wyboru są dwie stacje:

• DiskInterface HS – stacja jednostanowiskowa do uruchamiania misji i pobierania danych z pojedynczego rejestratora
• Multibay – stacja uniwersalna obsługująca pięć rejestratorów naraz, właściwa tam, gdzie w jednym cyklu pracuje kilka przyrządów

Dane analizuje TS Manager 3. Program występuje w trzech odmianach, które różnią się nie funkcjami analizy, lecz tym, co dokładają do zapisu wymaganego przez normy:

Danych zapisanych przez rejestrator nie da się w programie edytować, a raporty producent opisuje jako zgodne z wymaganiami przepisów sanitarnych i norm ISO.

Bateria i uszczelnienie

Rejestrator pracuje na baterii 1 × AAA 3,6 V wymienianej przez użytkownika; stan naładowania pokazuje program. Bateria jest większa niż w wersji L, która przy kroku 1 s wystarcza na ponad 10 000 000 pomiarów – w tej wersji misja może trwać dłużej bez wymiany ogniwa. W niskich temperaturach czas pracy się skraca. Wymienny zestaw to zestaw baterii z uszczelką TS18SMWXLBK.

Obudowa i sonda są ze stali AISI 316L i PEEK, a uszczelnienie z FKM zapewnia IP68; producent określa rejestrator jako w pełni nadający się do kontaktu z żywnością. Większe ogniwo oznacza rzadsze otwieranie korpusu – a przy każdym otwarciu kluczem TS17MU i tak wymienia się o-ring.

Szczegółowe parametry techniczne

MicroW L Tri-Clamp czy MicroW XL Tri-Clamp

Obie wersje mają to samo złącze, tę samą sondę na zamówienie, tę samą pamięć, tę samą dokładność i tę samą cenę. Różni je wielkość korpusu i ogniwo:

Skoro cena jest ta sama, wybór sprowadza się do miejsca wokół króćca. MicroW L Tri-Clamp bierze się tam, gdzie zabudowa jest ciasna i liczy się każdy centymetr za kołnierzem, a MicroW XL Tri-Clamp tam, gdzie miejsca nie brakuje, a zależy nam na jak najrzadszej wymianie baterii.

Zastosowania praktyczne

• monitorowanie linii pasteryzacji przy kolejnych partiach, z wyliczeniem PU
• kontrola zbiorników procesowych przez całą kampanię produkcyjną
• potwierdzanie temperatury i czasu w cyklach CIP i SIP powtarzanych po każdej partii
• okresowa weryfikacja wymienników ciepła według harmonogramu utrzymania ruchu
• długie procesy biotechnologiczne z ograniczonym dostępem do aparatu

Zanim kupisz

Gdy mierzysz we wsadzie, a nie w instalacji, złącze nie jest potrzebne – sprawdź Tecnosoft MicroW XL. Wersja gwintowana z mocowaniem M5 w ściance opakowania to MicroW L Threaded.

Oznaczenia i warianty pisowni

Producent zapisuje model jako MicroW XL with Tri-Clamp albo MICROW XL TRI-CLAMP ON DEMAND; spotyka się też pisownię TriClamp. Kod katalogowy to TS18SMWXLTCD.

Podsumowanie

Tecnosoft MicroW XL Tri-Clamp wybiera się do instalacji, w których pomiar powtarza się często: złącze Tri-Clamp 25 mm, sonda na zamówienie, IP68, certyfikat w cenie i większe ogniwo na serie bez serwisu. Do kompletu potrzebna jest stacja odczytu i TS Manager 3. Jako autoryzowany dystrybutor Tecnosoft w Polsce dobierzemy długość sondy pod Twój króciec – napisz do nas, przygotujemy ofertę w 24 h.
