Tecnosoft MicroW XL – rejestrator temperatury ze sztywną sondą i zapasem ogniwa

Walidacja rzadko kończy się na jednym przebiegu. Kwalifikacja PQ to seria powtórzeń, mapowanie komory to kilka rejestratorów pracujących równolegle przez wiele dni, a kontrola okresowa wraca regularnie. Tecnosoft MicroW XL jest odpowiedzią na taki tryb pracy: mierzy dokładnie tak samo jak podstawowy MicroW L, ale w korpusie o 25 mm wyższym mieści ogniwo o wyraźnie większym zapasie energii. To jeden z rejestratorów do procesów termicznych Tecnosoftu.

Przyrząd pracuje bez kabla i bez łączności radiowej – misję konfiguruje się przed procesem, a dane odczytuje po jego zakończeniu. Rejestrator działa w zakresie od -40 do +140 °C, natomiast czujnik w sondzie wytrzymuje do +250 °C. Obudowa ze stali AISI 316L i PEEK ma szczelność IP68, a producent określa przyrząd jako w pełni nadający się do kontaktu z żywnością. Jako autoryzowany dystrybutor Tecnosoft w Polsce dostarczamy cztery katalogowe długości sondy oraz wersje wykonywane na wymiar.

Co naprawdę kosztuje przerwa na wymianę ogniwa

Wymiana ogniwa w rejestratorze walidacyjnym nie jest czynnością bez konsekwencji. Otwarcie obudowy oznacza wymianę uszczelki i ponowne złożenie przyrządu, a w rygorystycznych systemach jakości również wpis do dokumentacji urządzenia. Gdy przyrządów jest kilkanaście i wszystkie pracują w jednym harmonogramie, ta pozornie drobna operacja robi się realnym obciążeniem:

• seria pomiarowa przerwana w środku kampanii walidacyjnej, bo jeden z rejestratorów wyczerpał ogniwo
• ryzyko utraty szczelności po otwarciu obudowy, jeśli uszczelka nie została wymieniona
• czas laboratorium zajęty obsługą sprzętu zamiast prowadzeniem procesu
• trudniejsze utrzymanie spójnej historii przyrządu, gdy każdy egzemplarz ma inny licznik otwarć

MicroW XL nie usuwa tej operacji, ale wyraźnie ją oddala – i to jest cały sens istnienia tej wersji obok podstawowej.

Cztery katalogowe długości sondy i wersje na wymiar

Sonda jest zamocowana na stałe – nie da się jej przekładać między przyrządami, więc długość wybiera się raz, przy zamówieniu. Podstawa sondy o wymiarach 3 h × 14 Ø mm nie wlicza się do podanej długości: sonda 100 mm to 100 mm metalu ponad podstawą.

Wszystkie cztery długości katalogowe kosztują tyle samo – wybór między 20 a 150 mm jest decyzją o geometrii wsadu, a nie o budżecie. Dopłata dotyczy wyłącznie wersji wykonywanych na wymiar; jej wysokość pokazuje konfigurator po wybraniu wariantu. Sondy dłuższe niż 175 mm producent wycenia indywidualnie. Gdy końcówka ma stać w stałym punkcie wewnątrz zamkniętego pojemnika, przy sondzie od 30 mm sprawdza się rygiel blokujący TS13B – producent przewiduje go tylko do sond sztywnych 3 mm o długości co najmniej 30 mm, więc do wersji 20 mm nie pasuje.

Wersja z gwintowanym początkiem sondy

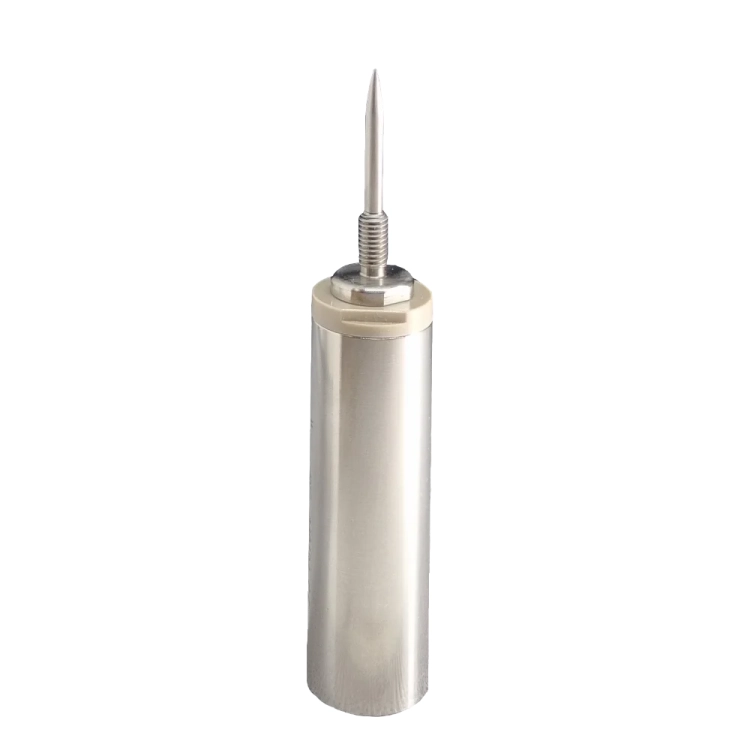

Wariant TS18SMWXLTD ma gwint M5 na pierwszych 10 mm sondy, licząc od podstawy. Gwintowany jest początkowy odcinek samej sondy, a nie podstawa przyrządu – dzięki temu rejestrator wkręca się w przygotowany otwór albo w oprawkę i nie przesuwa się w trakcie procesu. Z powodu długości gwintu minimalna długość sondy w tej wersji wynosi 22 mm, a nie 12 mm jak przy wersji gładkiej.

W gałęzi L wersja gwintowana ma własną kartę (MicroW L Threaded); w gałęzi XL zamawia się ją, wybierając wariant w konfiguratorze na tej stronie. To pozycja wykonywana na zamówienie – termin potwierdzamy przed złożeniem zamówienia.

Pomiar krok po kroku

1. Zaplanuj punkty pomiaru. Producent przypomina, że temperatura w komorze rzadko jest równomierna, a czujnik samego urządzenia może stać w strefie korzystnej – dlatego najpierw mapuje się komorę i szuka strefy najtrudniejszej.
2. Zaprogramuj misję w TS Manager 3 przez stację DiskInterface HS albo Multibay: krok zapisu od 1 sekundy i sposób startu. Sprawdź w programie stan baterii, zanim rejestrator trafi do wsadu.
3. Wprowadź sondę w rdzeń produktu, czyli w punkt, który najpóźniej osiąga wymaganą temperaturę, i zamknij opakowanie razem z rejestratorem.
4. Przeprowadź cykl. Korpus pracuje do +140 °C – powyżej tej temperatury do strefy gorącej wchodzi wyłącznie sonda, a korpus zostaje poza nią albo pracuje w osłonie termicznej.
5. Po cyklu wyjmij rejestrator, osusz go i włóż do stacji – program pobierze cały przebieg.
6. W programie ustaw parametry analizy: temperaturę odniesienia (121,11 °C przy sterylizacji, 60 °C przy pasteryzacji), wartość z i opcjonalnie temperaturę odcięcia, poniżej której odczyty nie wchodzą do obliczeń. Odczytaj F0 albo PU i wydrukuj raport.
7. Przy każdym otwarciu obudowy, na przykład przy wymianie baterii, wymień o-ring – inaczej rejestrator traci szczelność IP68.

MicroW XL czy MicroW L – ta sama klasa pomiarowa, inny korpus

Oba modele mierzą identycznie: ta sama sonda o średnicy 3 mm, ta sama dokładność, ta sama pamięć, ten sam certyfikat i ta sama cena katalogowa. Różni je wysokość korpusu i wielkość ogniwa.

Skoro cena jest ta sama, kryterium jest czysto praktyczne: o 70 % większy zapas ogniwa przeciwko 25 mm wysokości i 11 g masy. Jeżeli wsad jest ciasny, właściwym wyborem będzie Tecnosoft MicroW L.

Ile trwa jedna misja – pamięć 20 224 pomiarów w praktyce

Pamięć 20 224 pomiarów jest w obu modelach identyczna i to ona wyznacza maksymalną długość pojedynczej misji:

Ogniwo działa w innej skali: producent podaje ponad 17 000 000 pomiarów przy kroku 1 sekundy, czyli sumę z wielu misji, a nie z jednej. Większe ogniwo nie wydłuża więc pojedynczego zapisu – wydłuża liczbę cykli między jedną wymianą baterii a drugą. Dłuższą pojedynczą misję daje wolniejszy krok zapisu.

Gdzie kończy się MicroW XL, a zaczyna reszta rodziny

MicroW XL jest wersją podstawową: sztywna sonda, zakres do 250 °C na sondzie, korpus 64 mm. Gdy geometria wsadu albo warunki procesu wykraczają poza ten schemat, właściwy jest inny model tej samej rodziny:

• sonda prowadzona po łuku – MicroW XL Flexible z elastycznym przewodem 30 cm
• sonda formowana ręcznie – MicroW XL Bendable 1.5 mm albo MicroW XL Bendable 2 mm
• praca w ultrazamrażarce – MicroW XL Ultra Freeze albo MicroW XL Bendable Ultra Freeze
• montaż w rurociągu – MicroW XL Tri-Clamp ze złączem sanitarnym
• kalibracja w 150 °C – MicroW H XL
• mniejszy korpus – MicroW L albo MicroW S

Całą rodzinę obok siebie, wraz z kryteriami wyboru, zestawia nasz artykuł porównawczy na blogu.

Specyfikacja techniczna Tecnosoft MicroW XL

Certyfikat kalibracji i punkty dodatkowe

Każdy egzemplarz jest dostarczany z dokumentem kalibracji wystawionym na sześciu punktach: 25, 50, 75, 100, 121 oraz 140 °C – to certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST). Punkt 121 °C jest temperaturą odniesienia sterylizacji parowej.

Jeżeli proces przebiega poza tym zakresem albo protokół wymaga udokumentowanej niepewności dokładnie w temperaturze pracy, producent dokłada dodatkowe punkty kalibracji w przedziale od -40 do +250 °C. To osobne pozycje zamówienia – wycenimy je razem z przyrządem. Producent zaleca ponowną kalibrację co rok – organizujemy ją po naszej stronie.

• Kalibracja powyżej 140 °C wymaga sondy o długości co najmniej 50 mm – wersja z sondą 20 mm nie dostanie punktów z górnej części zakresu.
• Producent oferuje dodatkowe punkty, a nie zaostrzoną dokładność. Deklarowane ±0,1 °C obowiązuje w całym zakresie kalibracji i nie da się go wykupić na ostrzej.

Wartości D, z, F0 i PU – liczby, które trafiają do protokołu

Oprogramowanie Tecnosoftu wylicza z zapisanego przebiegu wskaźniki śmiertelności cieplnej. Poniższe definicje pochodzą z poradnika producenta o sterylizacji i pasteryzacji, nie z naszej interpretacji:

Wszystkie cztery wielkości liczy się z temperatury i czasu, a nie z ciśnienia w komorze. Temperaturę mierzy się w rdzeniu produktu, czyli w punkcie osiągającym wymaganą wartość najpóźniej: sztywna sonda w czterech długościach sięga do tego punktu bez rozbierania wsadu, a większe ogniwo pozwala powtórzyć pomiar w kolejnych cyklach bez przerwy na wymianę baterii.

Praca powyżej 140 °C – co wolno, a czego nie

Do +250 °C wytrzymuje sonda, a nie korpus rejestratora. Elektronika pracuje do +140 °C i powyżej tej granicy musi zostać poza strefą gorącą albo pracować w osłonie termicznej. Producent przewidział dwie osłony:

• osłona wewnętrzna TS04HP1 – chroni korpus w 250 °C przez najwyżej 17 minut
• osłona zewnętrzna TS04HP2 – zakładana razem z HP1, wydłuża ochronę do 134 minut; samodzielnie nie działa

Osłona chroni wyłącznie korpus – jej 250 °C nie ma związku z wytrzymałością czujnika w końcówce sondy.

System pomiarowy: rejestrator, stacja odczytu i oprogramowanie

Rejestrator nie ma wyświetlacza ani łączności bezprzewodowej – misję uruchamia się i dane pobiera przez stację USB, na komputerze z systemem Windows. Do wyboru są dwie stacje:

• DiskInterface HS – stacja jednostanowiskowa do uruchamiania misji i pobierania danych z pojedynczego rejestratora
• Multibay – stacja uniwersalna obsługująca pięć rejestratorów naraz, właściwa tam, gdzie w jednym cyklu pracuje kilka przyrządów

Dane analizuje TS Manager 3. Program występuje w trzech odmianach, które różnią się nie funkcjami analizy, lecz tym, co dokładają do zapisu wymaganego przez normy:

Danych zapisanych przez rejestrator nie da się w programie edytować, a raporty producent opisuje jako zgodne z wymaganiami przepisów sanitarnych i norm ISO.

Ogniwo, uszczelka i praca w niskiej temperaturze

Ogniwo wymienia użytkownik – nie trzeba odsyłać przyrządu do serwisu. Zestaw serwisowy dla tego modelu to zestaw baterii z uszczelką TS18SMWXLBK, a do otwierania korpusu służy klucz TS17MU. Przy każdym otwarciu obudowy o-ring wymienia się na nowy, bo rozprężony o-ring nie odtwarza już szczelności IP68, a rejestrator bez szczelnej obudowy nie nadaje się do autoklawu ani do kąpieli wodnej. Baterię wymienimy też u nas albo w serwisie producenta, zwykle razem z ponowną kalibracją.

Druga uwaga dotyczy zimna: poniżej -30 °C żywotność ogniwa spada bardzo wyraźnie, także w wersji XL. Do pracy w głębokim mrozie właściwym wyborem jest MicroW XL Ultra Freeze, przygotowany do -80 °C.

Zastosowania praktyczne

• kwalifikacje IQ, OQ i PQ autoklawów i sterylizatorów parowych, prowadzone seriami powtórzeń
• mapowanie rozkładu temperatury w komorze – kilka albo kilkanaście rejestratorów pracujących równolegle
• pasteryzacja i sterylizacja w przemyśle spożywczym: konserwy, słoiki, dania gotowe, produkty w retortach
• okresowa kontrola procesów cieplnych w produkcji mięsnej i mleczarskiej
• prace rozwojowe i długie kampanie badawcze, w których przerwa na serwis przyrządu jest szczególnie kosztowna

Oznaczenia i warianty pisowni

Producent zapisuje model jako MicroW XL, w cenniku MICROW XL 20, 50, 100 i 150. Litera S w kodach TS18SMWXL1 do TS18SMWXL4 pochodzi z dawnej nazwy serii; przy zamówieniu decyduje kod.

Dlaczego warto kupić MicroW XL w Omnic

MicroW XL to ten sam przyrząd pomiarowy co wersja podstawowa, kupowany dla jednej konkretnej korzyści – zapasu energii na serie pomiarowe bez przerw na serwis. Jako autoryzowany dystrybutor Tecnosoft w Polsce dostarczamy oryginalne urządzenia z certyfikatem w cenie, doradzamy przy doborze długości sondy i liczby punktów kalibracji, a wersje na wymiar zamawiamy bezpośrednio u producenta. Opisz nam wsad i proces – napisz do nas, przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: katalog Tecnosoft 2026 (wersja 8.8), strona produktu MicroW XL na tecnosoft.eu, poradnik producenta o pasteryzacji i sterylizacji.
