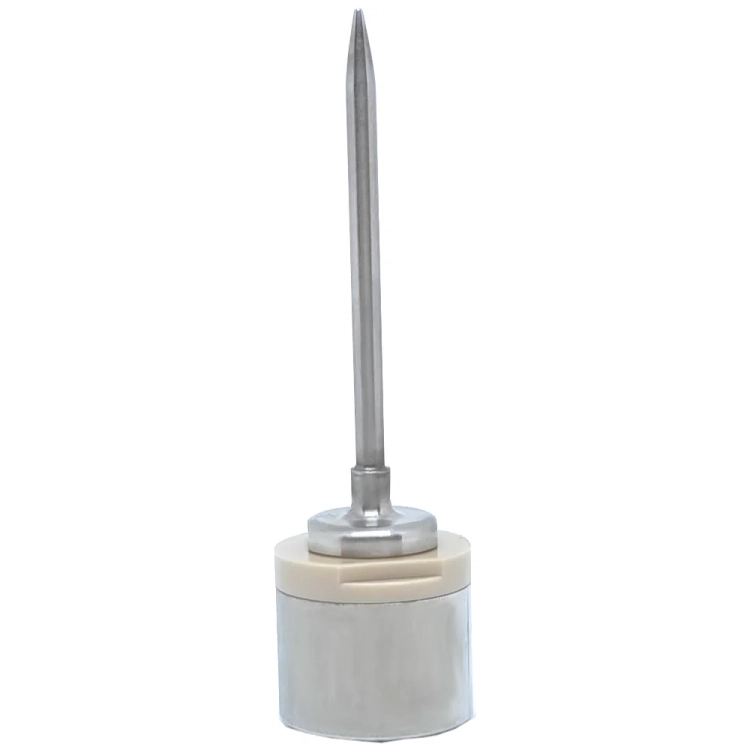

Tecnosoft MicroW S – najmniejszy rejestrator temperatury ze sztywną sondą 3 mm

W walidacji małych opakowań rejestrator przestaje być neutralnym obserwatorem. Fiolka, ampułka, saszetka albo porcja produktu w tacce nagrzewają się inaczej, gdy obok leży kilkadziesiąt gramów stali, a w ciasno zapakowanym koszu duży przyrząd po prostu się nie mieści. Tecnosoft MicroW S jest najmniejszym rejestratorem w rodzinie MicroW: korpus ma 18 mm wysokości i 20 mm średnicy, a cały przyrząd waży 13 g. To jeden z rejestratorów do procesów termicznych Tecnosoftu.

Do korpusu jest na stałe przymocowana sztywna sonda ze stali nierdzewnej o średnicy 3 mm, w czterech długościach katalogowych albo na wymiar. Elektronika pracuje od 0 do +140 °C, a czujnik w sondzie wytrzymuje do +250 °C. Obudowa ze stali AISI 316L i PEEK ma szczelność IP68, a producent określa przyrząd jako w pełni nadający się do kontaktu z żywnością. Jako autoryzowany dystrybutor Tecnosoft w Polsce dostarczamy wszystkie długości sondy i wersję wykonywaną na wymiar.

Dlaczego rozmiar rejestratora wpływa na wynik pomiaru

Każdy przyrząd włożony do wsadu ma własną pojemność cieplną i własny kształt. Im mniejszy mierzony obiekt, tym bardziej rejestrator zmienia to, co ma zmierzyć:

• metalowy korpus obok fiolki albo ampułki pochłania i oddaje ciepło, więc lokalny przebieg temperatury różni się od przebiegu w sąsiednich, pustych gniazdach
• w szczelnie wypełnionym koszu duży przyrząd wypiera produkt i zmienia przepływ pary albo wody
• w małym opakowaniu zbiorczym większy rejestrator nie zmieści się wcale, więc punkt pomiaru wędruje tam, gdzie jest miejsce, a nie tam, gdzie powinien być
• przy porcjach rzędu kilkudziesięciu gramów masa przyrządu zbliża się do masy mierzonego produktu

MicroW S zmniejsza ten wpływ do minimum dostępnego w rejestratorach ze sztywną sondą tego producenta. Dokładność ±0,1 °C w zakresie kalibracji i certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST) są takie same jak w większych modelach rodziny.

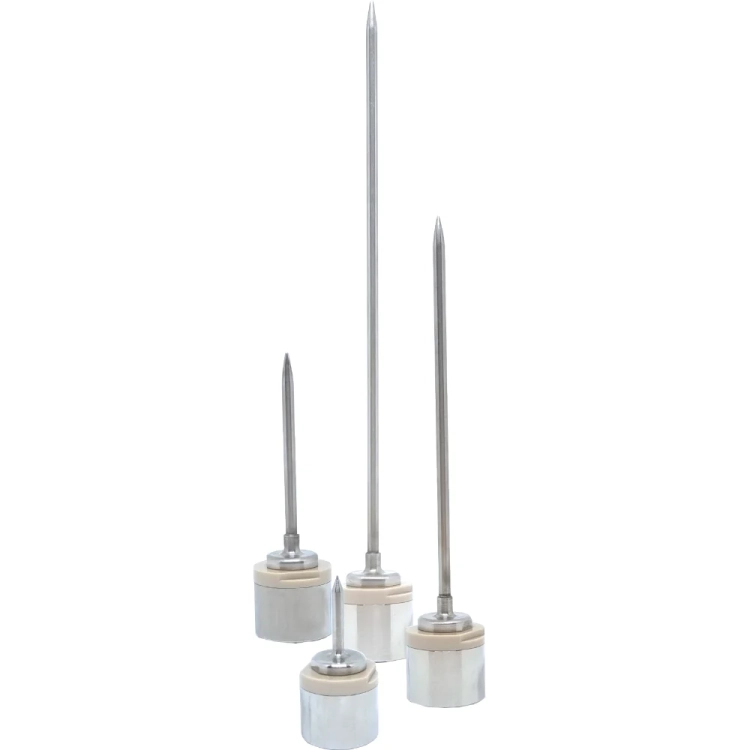

Cztery katalogowe długości sondy i wersja na wymiar

Sondy nie da się wymienić ani przełożyć do innego rejestratora, więc długość wybiera się raz, przy zamówieniu. Podstawa sondy o wymiarach 3 h × 14 Ø mm nie wlicza się do podanej długości.

Cztery długości katalogowe kosztują tyle samo – wybór jest decyzją o geometrii wsadu, a nie o budżecie. Dopłata dotyczy tylko wersji na wymiar; jej wysokość pokazuje konfigurator po wybraniu wariantu.

Zakresy pracy: korpus do 140 °C, sonda do 250 °C

MicroW S rozdziela dwie granice i od tego rozróżnienia zależy poprawność całej konfiguracji pomiaru:

Zakres zaczyna się od 0 °C, więc MicroW S nie jest przyrządem do procesów mroźniczych. Do mrożenia i ultrazamrażarek właściwe są modele z zakresem ujemnym, opisane w porównaniu poniżej.

Pomiar krok po kroku

1. Zaplanuj punkty pomiaru. Producent przypomina, że temperatura w komorze rzadko jest równomierna, a czujnik samego urządzenia może stać w strefie korzystnej – dlatego najpierw mapuje się komorę i szuka strefy najtrudniejszej.
2. Zaprogramuj misję w TS Manager 3 przez stację DiskInterface HS albo Multibay: krok zapisu od 1 sekundy i sposób startu. Sprawdź w programie stan baterii, zanim rejestrator trafi do wsadu.
3. Wprowadź sondę w rdzeń produktu albo w środek fiolki z medium, czyli w punkt, który najpóźniej osiąga wymaganą temperaturę, i ułóż rejestrator razem z wsadem.
4. Przeprowadź cykl. Korpus pracuje do +140 °C – powyżej tej granicy do strefy gorącej wchodzi wyłącznie sonda, a korpus zostaje poza nią albo pracuje w osłonie termicznej.
5. Po cyklu wyjmij rejestrator, osusz go i włóż do stacji – program pobierze cały przebieg.
6. W programie ustaw parametry analizy: temperaturę odniesienia (121,11 °C przy sterylizacji, 60 °C przy pasteryzacji), wartość z i opcjonalnie temperaturę odcięcia, poniżej której odczyty nie wchodzą do obliczeń. Odczytaj F0 albo PU i wydrukuj raport.
7. Przy każdym otwarciu obudowy, na przykład przy wymianie baterii, wymień o-ring – inaczej rejestrator traci szczelność IP68.

Certyfikat kalibracji i punkty dodatkowe

Każdy egzemplarz dostaje dokument kalibracji wystawiony na sześciu punktach: 25, 50, 75, 100, 121 i 140 °C – to certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST). Punkt 121 °C jest temperaturą odniesienia sterylizacji parowej, a 140 °C górną granicą pracy korpusu.

Gdy protokół wymaga udokumentowanej niepewności w innej temperaturze, producent dokłada punkty dodatkowe w zakresie od 0 do +250 °C. To osobne pozycje zamówienia – wycenimy je razem z rejestratorem. Producent zaleca ponowną kalibrację co rok i organizujemy ją po naszej stronie.

• Kalibracja powyżej 140 °C wymaga sondy o długości co najmniej 50 mm – wersja 20 mm nie dostanie punktów z górnej części zakresu.
• Rozszerzenie zakresu kalibracji o skrajne temperatury może obniżyć dokładność, dlatego możliwy zakres uzgadniamy z producentem przed zamówieniem.

Wartości D, z, F0 i PU – liczby, które trafiają do protokołu

Oprogramowanie Tecnosoftu wylicza z zapisanego przebiegu wskaźniki śmiertelności cieplnej. Poniższe definicje pochodzą z poradnika producenta o sterylizacji i pasteryzacji, nie z naszej interpretacji:

Wszystkie cztery wielkości liczy się z temperatury i czasu, a nie z ciśnienia w komorze. Temperaturę mierzy się w rdzeniu produktu, czyli w punkcie osiągającym wymaganą wartość najpóźniej: sztywna sonda w czterech długościach sięga do tego punktu bez rozbierania wsadu, a korpus o wysokości 18 mm mieści się nawet w małym opakowaniu jednostkowym.

Praca powyżej 140 °C – trzy osłony termiczne dla MicroW S

Gdy cały rejestrator ma przejść przez proces gorętszy niż 140 °C, korpus zamyka się w osłonie termicznej. Dla gałęzi S producent przewidział trzy osłony o różnych gabarytach:

Osłona chroni wyłącznie korpus z elektroniką i baterią – nie ma związku z wytrzymałością czujnika w sondzie. Czas ochrony zależy od temperatury procesu i podajemy go na kartach poszczególnych osłon. Praca z osłoną wymaga rozszerzonej kalibracji: producent wzorcuje zestaw najwyżej do 250 °C, a punkty powyżej 140 °C kupuje się jako dodatkowe.

Przy wersji 20 mm osłona nr 2 nie wchodzi w grę – wymaga sondy od 50 mm. Jeżeli planujesz pracę z osłoną, wybierz długość sondy razem z osłoną, a nie po fakcie.

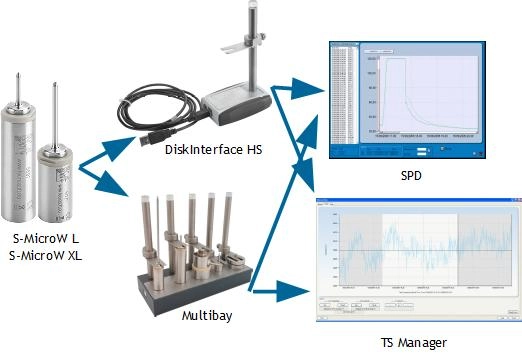

System pomiarowy: rejestrator, stacja odczytu i oprogramowanie

Rejestrator nie ma wyświetlacza ani łączności bezprzewodowej – misję uruchamia się i dane pobiera przez stację USB, na komputerze z systemem Windows. Do wyboru są dwie stacje:

• DiskInterface HS – stacja jednostanowiskowa do uruchamiania misji i pobierania danych z pojedynczego rejestratora
• Multibay – stacja uniwersalna obsługująca pięć rejestratorów naraz, właściwa tam, gdzie w jednym cyklu pracuje kilka przyrządów

Dane analizuje TS Manager 3. Program występuje w trzech odmianach, które różnią się nie funkcjami analizy, lecz tym, co dokładają do zapisu wymaganego przez normy:

Danych zapisanych przez rejestrator nie da się w programie edytować, a raporty producent opisuje jako zgodne z wymaganiami przepisów sanitarnych i norm ISO.

MicroW S, MicroW L czy MicroW XL – który rozmiar wybrać

Wszystkie trzy modele mają tę samą sondę 3 mm, tę samą dokładność, pamięć i certyfikat. Różnią się korpusem, ogniwem i zakresem w dół:

Dopłata do S kupuje wyłącznie miniaturyzację, a płaci się za nią także mniejszym ogniwem: 560 000 pomiarów wobec ponad 10 milionów w wersji L. Jeżeli wsad mieści przyrząd o wysokości 39 mm, tańszym i bardziej wytrzymałym wyborem będzie Tecnosoft MicroW L; jeżeli przyrząd ma pracować długimi seriami – MicroW XL.

Ile trwa jedna misja – pamięć 20 224 pomiarów w praktyce

Pojemność pamięci wyznacza najdłuższy pojedynczy zapis przy wybranym kroku:

Do walidacji autoklawu, gdzie cały cykl trwa kilkadziesiąt minut, krok 1 sekundy jest naturalnym wyborem. Przy monitorowaniu dłuższych procesów wystarczy wydłużyć krok – oszczędza to także baterię, która w tym modelu jest mniejsza niż w L i XL.

Bateria, uszczelka i codzienna eksploatacja

Ogniwo 1 × 3 V wymienia użytkownik, a stan baterii pokazuje program przed każdą misją. Producent podaje żywotność ponad 560 000 pomiarów przy kroku 1 sekundy (wartość obliczona dla 25 °C – w niskiej temperaturze krótsza). To w przybliżeniu 27 pełnych zapisów pamięci przy najgęstszym kroku; przy kroku 10 albo 30 sekund ta sama bateria starcza na wielokrotnie więcej cykli. Według producenta w komplecie z rejestratorem jest zapasowa bateria.

Przy każdym otwarciu obudowy o-ring wymienia się na nowy – rozprężona uszczelka nie odtwarza już szczelności IP68, a rejestrator bez szczelnej obudowy nie nadaje się do autoklawu ani do kąpieli wodnej. Zestaw serwisowy gałęzi S, czyli bateria z nową uszczelką, ma kod TS18SMWSBK; nie ma go w naszym sklepie jako osobnej pozycji, więc sprowadzamy go na zamówienie. Do otwierania korpusu służy klucz TS17MU.

Mocowanie sondy w opakowaniu

Gdy końcówka ma stać w stałym punkcie wewnątrz zamkniętego pojemnika, przy sondzie od 30 mm sprawdza się rygiel blokujący TS13B. Producent przewiduje go tylko do sond sztywnych 3 mm o długości co najmniej 30 mm, więc pasuje do wersji 50, 100 i 150 mm oraz do sond na wymiar od 30 mm – do wersji 20 mm nie. Do mocowania sondy przez ściankę opakowania służy wersja z gwintem M5, MicroW S Threaded.

Pozostałe wersje MicroW S

Ten sam korpus 18 × 20 mm występuje z czterema innymi rodzajami sondy:

• MicroW S Bendable 1.5 mm – giętka sonda o najkrótszym czasie odpowiedzi
• MicroW S Bendable 2 mm – giętka sonda odporna na wielokrotne formowanie
• MicroW S Flexible – elastyczny odcinek 300 mm ze sztywną końcówką, cały zakres do 140 °C
• MicroW S Threaded – sonda z gwintem M5 do mocowania w stałym punkcie

Całą rodzinę MicroW obok siebie, z kryteriami wyboru, zestawia nasz artykuł porównawczy na blogu.

Zastosowania praktyczne

• walidacja sterylizacji fiolek, ampułek i małych opakowań w farmacji i laboratoriach
• pasteryzacja i sterylizacja porcji spożywczych, słoiczków i saszetek
• pomiar w ciasno wypełnionych koszach sterylizacyjnych, gdzie większy przyrząd nie wchodzi
• mapowanie temperatury w komorze kilkoma małymi rejestratorami naraz
• prace rozwojowe nad recepturą i procesem w skali laboratoryjnej

Specyfikacja techniczna Tecnosoft MicroW S

Dlaczego warto kupić MicroW S w Omnic

MicroW S to rejestrator kupowany dla jednej cechy – rozmiaru, który pozwala mierzyć tam, gdzie inne przyrządy się nie mieszczą. Jako autoryzowany dystrybutor Tecnosoft w Polsce dostarczamy oryginalne urządzenia z certyfikatem w cenie, pomagamy dobrać długość sondy, osłonę i punkty kalibracji, a wersje na wymiar zamawiamy bezpośrednio u producenta. Opisz nam wsad i proces – napisz do nas, przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: katalog Tecnosoft 2026 (wersja 8.8), strona produktu MicroW S na tecnosoft.eu, poradnik producenta o pasteryzacji i sterylizacji.
