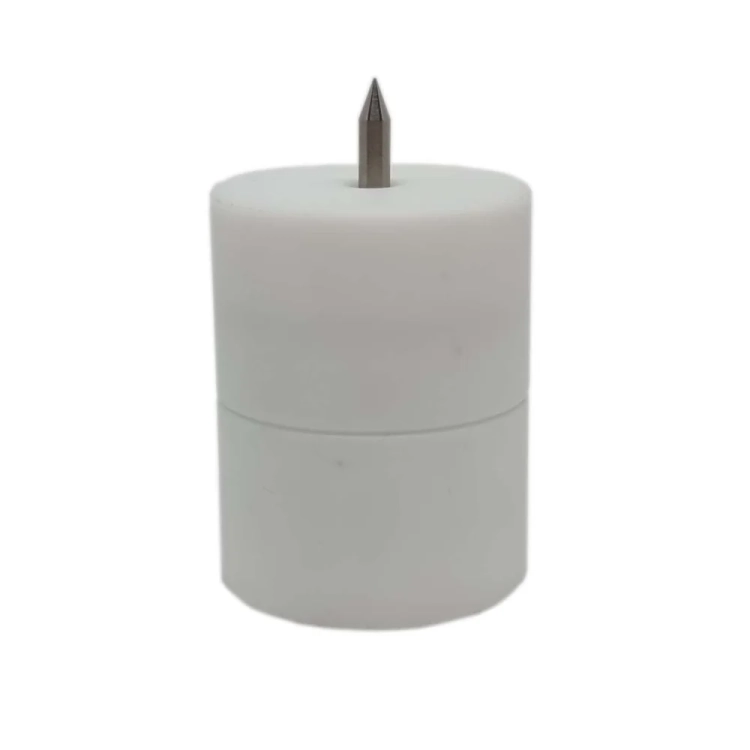

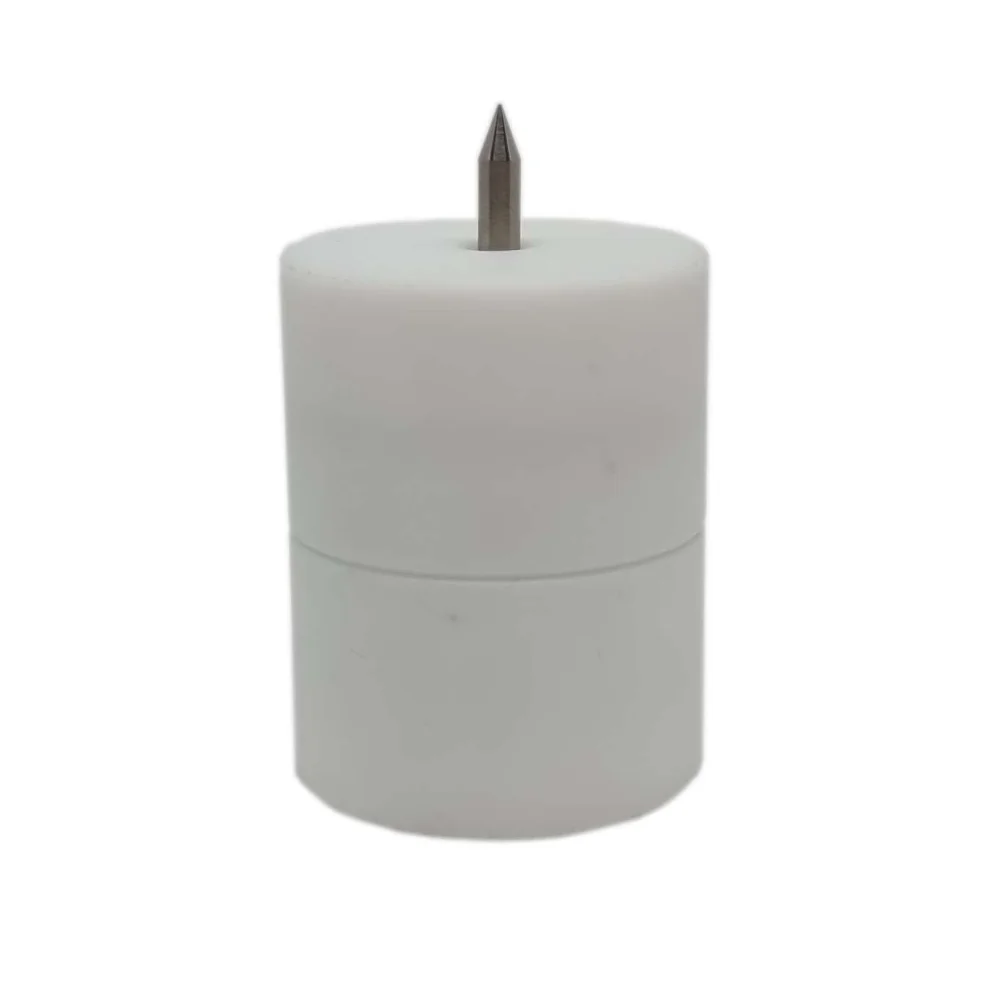

Tecnosoft TS04MWSHP3 – mała osłona termiczna MicroW S Heat Protection 3

Osłona termiczna 3 do MicroW S - najsmuklejsza, do ciasnych koszy

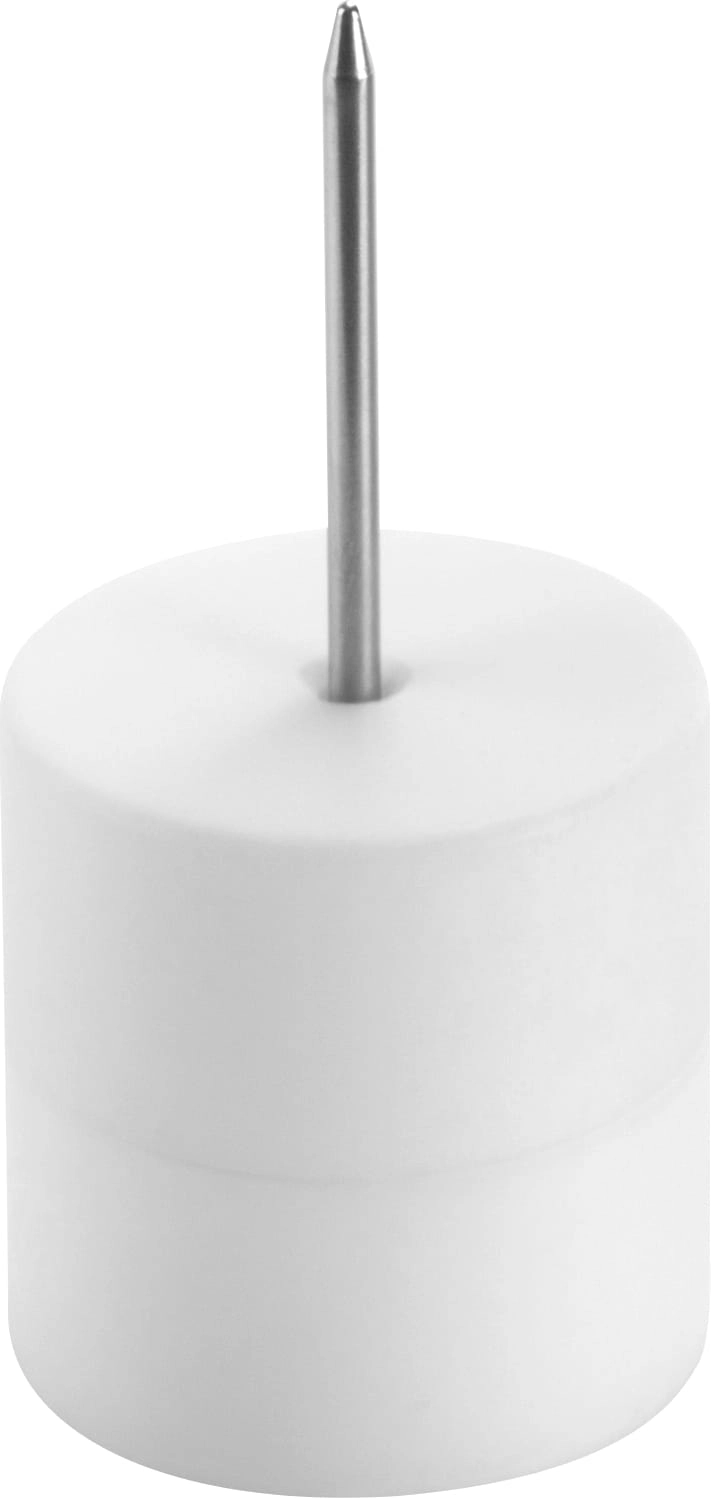

Osłona termiczna 3 (TS04MWSHP3) to najmniejsza z trzech osłon do rejestratora MicroW S: ma 39 mm wysokości i tylko 30 mm średnicy, czyli o 10 mm mniej niż osłona 1. Korpus zamyka się w osłonie z PTFE, a na zewnątrz wychodzi sama sonda. Producent podkreśla przy niej bardzo małe gabaryty - to osłona na kosze, tace i opakowania, w których większa się nie zmieści.

Za smukłość płaci się czasem. Producent podaje dla osłony 3 ochronę przez maksymalnie 8 minut i nie publikuje dla niej krzywej czas - temperatura. Wymaga sondy o długości co najmniej 20 mm, więc pasuje do każdej wersji MicroW S ze sztywną sondą i do obu wersji Bendable. Kosztuje tyle samo co osłona 1.

Po co osłona termiczna przy MicroW S

Rejestrator MicroW S ma dwa zakresy i od ich rozróżnienia zależy cała konfiguracja pomiaru. Elektronika w korpusie pracuje najwyżej do 140 °C. Sonda wytrzymuje do 250 °C, ale powyżej 140 °C tylko ona - korpus musi w tym czasie zostać w chłodniejszej strefie. Gdy komora jest gorętsza niż 140 °C, a korpusu nie da się wyprowadzić na zewnątrz, zamyka się go w osłonie termicznej, a do punktu pomiaru sięga sama sonda.

Osłona jest barierą dla ciepła z otoczenia - nie chłodzi rejestratora, tylko opóźnia chwilę, w której korpus dojdzie do swojej granicy. Czas ochrony zależy więc zawsze od temperatury w komorze: im goręcej, tym krócej. Dlatego producent podaje go w postaci krzywej czas - temperatura, a nie jednej liczby.

Przy krzywych producent zaznacza jeszcze jedną rzecz: po wyłączeniu i otwarciu pieca temperatura wewnątrz osłony rośnie dalej o 10-15 °C, bo sama osłona oddaje zgromadzone ciepło. Cykl trzeba więc kończyć z zapasem, a nie w ostatniej minucie z tabeli.

Ile czasu daje osłona 3

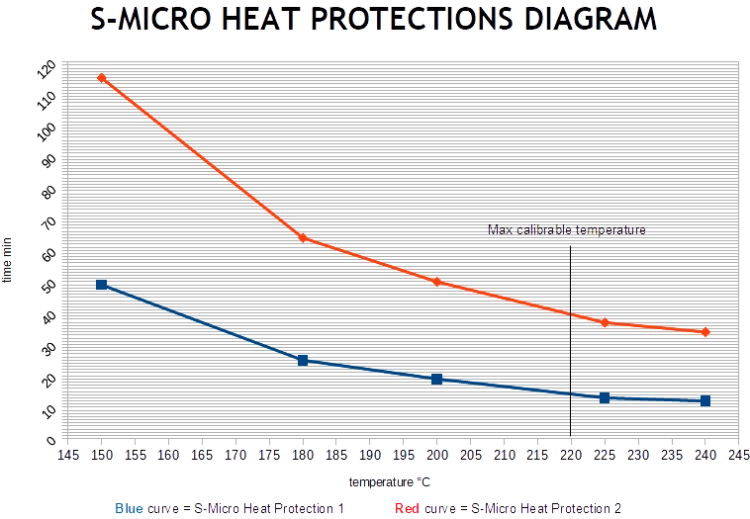

Producent podaje dla osłony 3 czas maksymalny 8 minut i nie publikuje dla niej krzywej czas - temperatura, tak jak robi to dla osłon 1 i 2. Czas ochrony w konkretnej temperaturze procesu potwierdzamy u producenta przed zamówieniem. Dla porównania - krzywa większych osłon 1 i 2:

Jeżeli faza procesu powyżej 140 °C trwa dłużej niż kilka minut, a miejsce we wsadzie na to pozwala, lepiej sprawdzi się osłona 1 albo osłona 2.

Pomiar z osłoną krok po kroku

1. Sprawdź długość sondy rejestratora z minimalną długością dla wybranej osłony (tabela wyżej) - krótsza sonda nie wystaje poza osłonę i nie sięgnie do punktu pomiaru.
2. Jeżeli pomiar powyżej 140 °C ma być objęty wzorcowaniem, zamów dodatkowe punkty wzorcowania powyżej 140 °C razem z rejestratorem albo przy ponownym wzorcowaniu.
3. Zaprogramuj misję rejestratora w TS Manager 3 przez stację DiskInterface HS albo Multibay.
4. Zamknij korpus rejestratora w osłonie i wyprowadź sondę do punktu pomiaru we wsadzie.
5. Odczytaj z krzywej czas ochrony dla najwyższej temperatury procesu i porównaj go z czasem trwania cyklu - z zapasem na przyrost 10-15 °C po wyłączeniu pieca.
6. Po cyklu wyjmij rejestrator z osłony i odczytaj dane w TS Manager 3.

Dane techniczne osłony TS04MWSHP3

Trzy osłony do MicroW S - którą wybrać

Osłona 3 jest wyborem tam, gdzie decyduje miejsce: w wąskim koszu, między ciasno ułożonymi opakowaniami albo w małym pojemniku. Gdy średnica 40 mm się mieści, osłona 1 da dłuższy czas za tę samą cenę.

Z jakimi rejestratorami pracuje

• MicroW S ze sztywną sondą 3 mm w wersjach 20, 50, 100 i 150 mm - osłona 3 przy każdej długości sondy
• MicroW S Bendable 1.5 mm i MicroW S Bendable 2 mm - sonda giętka 300 mm spełnia wymóg długości każdej z trzech osłon
• rejestratory Micro z wcześniejszej serii producenta - przy nich górną granicą jest 220 °C, najwyższa temperatura, jaką Micro wzorcuje i odczytuje

Wzorcowanie powyżej 140 °C

Świadectwo wzorcowania dołączane do MicroW S obejmuje punkty 25, 50, 75, 100, 121 i 140 °C, czyli kończy się na górnej granicy pracy korpusu. Przy pracy z osłonami producent wymaga zamówienia dodatkowych punktów powyżej 140 °C; najwyższa temperatura, na jaką wzorcuje MicroW S, to 250 °C. Punkty zamawia się razem z rejestratorem albo przy ponownym wzorcowaniu.

Producent wiąże wzorcowanie powyżej 140 °C także z długością sondy. Sonda 150 mm i sonda Bendable 300 mm spełniają ten warunek według wszystkich jego dokumentów, a przy sondzie krótszej konfigurację potwierdzamy przed zamówieniem.

Zanim kupisz

• Policz czas: osłona 3 chroni najkrócej w rodzinie, maksymalnie 8 minut. Czas w temperaturze twojego procesu potwierdzimy przed zamówieniem.
• Sprawdź, czy we wsadzie zmieści się osłona 1 o średnicy 40 mm - przy tej samej cenie daje więcej czasu.
• Zamów dodatkowe punkty wzorcowania powyżej 140 °C, jeżeli protokół wymaga udokumentowanej dokładności w temperaturze procesu.
• Pamiętaj, że osłona chroni wyłącznie korpus. Zakresu czujnika w sondzie nie zmienia - sonda MicroW S pracuje do 250 °C z osłoną i bez niej.

Podsumowanie

TS04MWSHP3 to osłona na krótkie przejście przez temperaturę powyżej 140 °C w miejscu, w które nie zmieści się nic większego. Najmniejsza średnica w rodzinie i sonda od 20 mm, za cenę najkrótszej ochrony.

Jako autoryzowany dystrybutor Tecnosoft w Polsce dobieramy osłonę, długość sondy i zakres dodatkowych punktów wzorcowania do konkretnego procesu, zanim złożysz zamówienie. Osłonę TS04MWSHP3 znajdziesz razem z pozostałym osprzętem w kategorii akcesoria do rejestratorów. Napisz do nas - przygotujemy ofertę w 24 h.
