Tecnosoft TS04MHP1 – podstawowa osłona termiczna rejestratora MicroW S do 250 °C

Osłona termiczna 1 do MicroW S - pośrodku między najmniejszą a największą

Osłona termiczna 1 (TS04MHP1) to podstawowa osłona do rejestratora MicroW S: korpus zamyka się w osłonie z PTFE o wymiarach 39 × 40 mm, a na zewnątrz wychodzi sama sonda. Pozwala wpuścić cały rejestrator do komory gorętszej niż 140 °C na czas liczony w minutach - według krzywej producenta 48 minut w 150 °C, 13 minut w 220 °C i 9 minut w 250 °C.

Wymaga sondy o długości co najmniej 20 mm, więc pasuje do każdej wersji MicroW S ze sztywną sondą i do obu wersji Bendable. W rodzinie trzech osłon do MicroW S stoi pośrodku: chroni dłużej niż najsmuklejsza osłona 3 i jest znacznie mniejsza od osłony 2, która daje najdłuższy czas, ale wymaga sondy od 50 mm. Kosztuje tyle samo co osłona 3.

Po co osłona termiczna przy MicroW S

Rejestrator MicroW S ma dwa zakresy i od ich rozróżnienia zależy cała konfiguracja pomiaru. Elektronika w korpusie pracuje najwyżej do 140 °C. Sonda wytrzymuje do 250 °C, ale powyżej 140 °C tylko ona - korpus musi w tym czasie zostać w chłodniejszej strefie. Gdy komora jest gorętsza niż 140 °C, a korpusu nie da się wyprowadzić na zewnątrz, zamyka się go w osłonie termicznej, a do punktu pomiaru sięga sama sonda.

Osłona jest barierą dla ciepła z otoczenia - nie chłodzi rejestratora, tylko opóźnia chwilę, w której korpus dojdzie do swojej granicy. Czas ochrony zależy więc zawsze od temperatury w komorze: im goręcej, tym krócej. Dlatego producent podaje go w postaci krzywej czas - temperatura, a nie jednej liczby.

Przy krzywych producent zaznacza jeszcze jedną rzecz: po wyłączeniu i otwarciu pieca temperatura wewnątrz osłony rośnie dalej o 10-15 °C, bo sama osłona oddaje zgromadzone ciepło. Cykl trzeba więc kończyć z zapasem, a nie w ostatniej minucie z tabeli.

Ile czasu daje osłona 1 - krzywa producenta

Czasy dla osłony 1 i dla większej osłony 2, odczytane z krzywej, którą producent publikuje dla obu osłon:

Najprostsza reguła doboru: czas z tabeli dla najwyższej temperatury w komorze ma być dłuższy niż cała faza procesu powyżej 140 °C, razem z zapasem. Jeżeli nie jest, zostaje osłona 2 albo konfiguracja, w której korpus stoi poza komorą, a do wsadu sięga sonda giętka 300 mm.

Pomiar z osłoną krok po kroku

1. Sprawdź długość sondy rejestratora z minimalną długością dla wybranej osłony (tabela wyżej) - krótsza sonda nie wystaje poza osłonę i nie sięgnie do punktu pomiaru.
2. Jeżeli pomiar powyżej 140 °C ma być objęty wzorcowaniem, zamów dodatkowe punkty wzorcowania powyżej 140 °C razem z rejestratorem albo przy ponownym wzorcowaniu.
3. Zaprogramuj misję rejestratora w TS Manager 3 przez stację DiskInterface HS albo Multibay.
4. Zamknij korpus rejestratora w osłonie i wyprowadź sondę do punktu pomiaru we wsadzie.
5. Odczytaj z krzywej czas ochrony dla najwyższej temperatury procesu i porównaj go z czasem trwania cyklu - z zapasem na przyrost 10-15 °C po wyłączeniu pieca.
6. Po cyklu wyjmij rejestrator z osłony i odczytaj dane w TS Manager 3.

Dane techniczne osłony TS04MHP1

Trzy osłony do MicroW S - którą wybrać

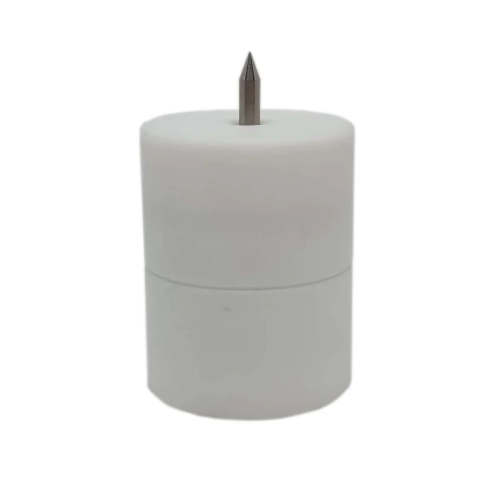

Osłona 1 jest wyborem domyślnym, gdy proces przekracza 140 °C na krótko - podczas przejścia przez strefę gorącą albo w krótkim cyklu - a w koszu jest miejsce na 40 mm średnicy. Osłona 3 zostaje na ciasne kosze i małe opakowania, osłona 2 na cykle dłuższe.

Z jakimi rejestratorami pracuje

• MicroW S ze sztywną sondą 3 mm w wersjach 20, 50, 100 i 150 mm - osłona 1 przy każdej długości sondy
• MicroW S Bendable 1.5 mm i MicroW S Bendable 2 mm - sonda giętka 300 mm spełnia wymóg długości każdej z trzech osłon
• rejestratory Micro z wcześniejszej serii producenta - przy nich górną granicą jest 220 °C, najwyższa temperatura, jaką Micro wzorcuje i odczytuje

Wzorcowanie powyżej 140 °C

Świadectwo wzorcowania dołączane do MicroW S obejmuje punkty 25, 50, 75, 100, 121 i 140 °C, czyli kończy się na górnej granicy pracy korpusu. Przy pracy z osłonami producent wymaga zamówienia dodatkowych punktów powyżej 140 °C; najwyższa temperatura, na jaką wzorcuje MicroW S, to 250 °C. Punkty zamawia się razem z rejestratorem albo przy ponownym wzorcowaniu.

Producent wiąże wzorcowanie powyżej 140 °C także z długością sondy. Sonda 150 mm i sonda Bendable 300 mm spełniają ten warunek według wszystkich jego dokumentów, a przy sondzie krótszej konfigurację potwierdzamy przed zamówieniem.

Zanim kupisz

• Policz czas: najwyższa temperatura w komorze i czas jej trwania, porównane z tabelą. W 250 °C osłona 1 daje 9 minut.
• Sprawdź miejsce we wsadzie: osłona ma 40 mm średnicy. Gdy się nie mieści, zostaje osłona 3 o średnicy 30 mm.
• Zamów dodatkowe punkty wzorcowania powyżej 140 °C, jeżeli protokół wymaga udokumentowanej dokładności w temperaturze procesu.
• Pamiętaj, że osłona chroni wyłącznie korpus. Zakresu czujnika w sondzie nie zmienia - sonda MicroW S pracuje do 250 °C z osłoną i bez niej.

Podsumowanie

TS04MHP1 to najbardziej uniwersalna z trzech osłon do MicroW S: pasuje do każdej długości sondy, mieści się w typowym koszu i daje od kilkunastu do kilkudziesięciu minut w temperaturze, w której sam rejestrator by nie przetrwał.

Jako autoryzowany dystrybutor Tecnosoft w Polsce dobieramy osłonę, długość sondy i zakres dodatkowych punktów wzorcowania do konkretnego procesu, zanim złożysz zamówienie. Osłonę TS04MHP1 znajdziesz razem z pozostałym osprzętem w kategorii akcesoria do rejestratorów. Napisz do nas - przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: wrzesień 2026. Źródła: dane producenta.
