Tecnosoft MicroW S Bendable 2 mm – rejestrator z giętką sondą do ciasnych wsadów

Sonda, którą trzeba ułożyć w ciasnym wsadzie, ma dwa zadania: dać się wygiąć i utrzymać nadany kształt mimo ciężaru produktu, przenoszenia kosza i kolejnych cykli. Tecnosoft MicroW S Bendable 2 mm łączy najmniejszy korpus rodziny MicroW – 18 × 20 mm – z giętką sondą o średnicy 2 mm, którą producent poleca jako wybór domyślny. To jeden z rejestratorów do procesów termicznych Tecnosoftu.

Między korpusem a punktem pomiaru nie ma przewodu: 300 mm metalu o średnicy 2 mm jest jednocześnie prowadnicą i czujnikiem. Kształt nadaje się palcami, bez narzędzi, i sonda zachowuje go aż do następnego przeformowania. Korpus z elektroniką znosi od 0 do +140 °C, końcówka do +250 °C, a szczelność IP68 zapewnia obudowa z AISI 316L i PEEK, którą producent opisuje jako w pełni nadającą się do kontaktu z żywnością. Wersję 300 mm i sondy na wymiar, od 100 do 1000 mm, dostarczamy jako autoryzowany dystrybutor Tecnosoft w Polsce.

Co daje możliwość odsunięcia rejestratora od punktu pomiaru

Przy sztywnej sondzie korpus rejestratora zawsze stoi w osi punktu pomiaru. Giętka sonda 300 mm zmienia tę zależność:

• korpus może leżeć na brzegu kosza, a końcówka sięga w środek pakietu
• w wielowarstwowym wsadzie sonda przechodzi między warstwami bez rozkładania całości
• raz nadany kształt powtarza się w kolejnych cyklach, więc punkt pomiaru zostaje w tym samym miejscu
• sonda 2 mm lepiej niż 1,5 mm znosi wielokrotne przeginanie przy przekładaniu do następnego wsadu

Dlaczego 2 mm, a nie 1,5 mm

Producent stopniuje obie średnice sondy giętkiej jednoznacznie:

• wersja 2 mm jest rekomendacją producenta wszędzie tam, gdzie nie chodzi o skrajnie krótki czas odpowiedzi
• reaguje szybko, choć wolniej niż 1,5 mm – różnica ma znaczenie przy gwałtownych skokach temperatury, a nie przy typowym nagrzewaniu wsadu
• grubszy metal znacznie lepiej znosi wielokrotne gięcie, więc sonda dłużej służy w seryjnych kwalifikacjach

Wersja 2 mm jest więc wyborem domyślnym dla wsadów ciężkich, warstwowych i przekładanych między cyklami. Jeżeli liczy się najkrótszy czas odpowiedzi albo najmniejszy ślad po wkłuciu, sprawdź MicroW S Bendable 1.5 mm.

Długość sondy i odcinki, które się nie wyginają

Formować można tylko środek sondy: po 30 mm przy podstawie i przy końcówce zostaje prostych. Z 300 mm zostaje więc 240 mm odcinka roboczego – jeżeli to za mało, żeby korpus leżał tam, gdzie chcesz, zamów sondę dłuższą. Do długości nie wlicza się podstawa 3 h × 14 Ø mm, a cenę wersji na wymiar pokaże konfigurator.

Zakresy pracy: korpus do 140 °C, sonda do 250 °C

Przy procesach gorętszych niż 140 °C wybór kształtu sondy jest zarazem wyborem, gdzie zostanie korpus: wygięta sonda 2 mm trzyma go poza strefą gorącą stabilniej niż cieńsza. Do mrożenia ten model się nie nadaje, bo jego zakres zaczyna się od 0 °C.

Pomiar krok po kroku

1. Zaplanuj punkty pomiaru. Producent przypomina, że temperatura w komorze rzadko jest równomierna, a czujnik samego urządzenia może stać w strefie korzystnej – dlatego najpierw mapuje się komorę i szuka strefy najtrudniejszej.
2. Zaprogramuj misję w TS Manager 3 przez stację DiskInterface HS albo Multibay: krok zapisu od 1 sekundy i sposób startu. Sprawdź w programie stan baterii, zanim rejestrator trafi do wsadu.
3. Uformuj sondę ręcznie w środkowym odcinku 240 mm i wprowadź końcówkę w rdzeń produktu albo w środek pakietu. Raz nadany kształt możesz powtarzać w kolejnych cyklach.
4. Przeprowadź cykl. Korpus pracuje do +140 °C – powyżej tej granicy w strefie gorącej zostaje wyłącznie końcówka sondy, a korpus leży poza nią albo pracuje w osłonie termicznej.
5. Po cyklu wyjmij rejestrator, osusz go i włóż do stacji – program pobierze cały przebieg.
6. W programie ustaw parametry analizy: temperaturę odniesienia (121,11 °C przy sterylizacji, 60 °C przy pasteryzacji), wartość z i opcjonalnie temperaturę odcięcia, poniżej której odczyty nie wchodzą do obliczeń. Odczytaj F0 albo PU i wydrukuj raport.
7. Przy każdym otwarciu obudowy, na przykład przy wymianie baterii, wymień o-ring – inaczej rejestrator traci szczelność IP68.

Certyfikat kalibracji i punkty dodatkowe

W cenie jest certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST). Sześć punktów odpowiada kolejnym etapom typowych procesów: 25 i 50 °C składowanie i transport, 75 i 100 °C pasteryzacja i procesy w wodzie, 121 °C temperatura odniesienia F0, 140 °C górna granica pracy korpusu.

Protokół wymagający niepewności w innej temperaturze uzupełnia się punktami dodatkowymi z przedziału od 0 do +250 °C – sonda 300 mm ma długość wystarczającą do kalibracji powyżej 140 °C. Szeroki zakres kalibracji potrafi obniżyć dokładność, więc punkty ustalamy z producentem przed zamówieniem i wyceniamy razem z rejestratorem. Coroczną rekalibrację zalecaną przez producenta organizujemy u siebie.

Wartości D, z, F0 i PU – liczby, które trafiają do protokołu

Oprogramowanie Tecnosoftu wylicza z zapisanego przebiegu wskaźniki śmiertelności cieplnej. Poniższe definicje pochodzą z poradnika producenta o sterylizacji i pasteryzacji, nie z naszej interpretacji:

Wszystkie cztery wielkości liczy się z temperatury i czasu, a nie z ciśnienia w komorze. Temperaturę mierzy się w rdzeniu produktu, czyli w punkcie osiągającym wymaganą wartość najpóźniej: giętka sonda 2 mm dociera do tego punktu po łuku, a raz nadany kształt utrzymuje go w tym samym miejscu przez kolejne cykle.

Praca powyżej 140 °C – osłony termiczne dla MicroW S

Jeżeli korpusu nie da się wyprowadzić poza strefę gorącą, chroni go osłona termiczna. Do Bendable 2 mm pasują wszystkie trzy osłony przewidziane dla gałęzi S:

Osłona chroni wyłącznie korpus z elektroniką i baterią – nie ma związku z wytrzymałością czujnika w sondzie. Czas ochrony zależy od temperatury procesu i podajemy go na kartach poszczególnych osłon. Praca z osłoną wymaga rozszerzonej kalibracji: producent wzorcuje zestaw najwyżej do 250 °C, a punkty powyżej 140 °C kupuje się jako dodatkowe. Przy sondzie giętkiej 300 mm warunek minimalnej długości jest spełniony dla każdej z trzech osłon.

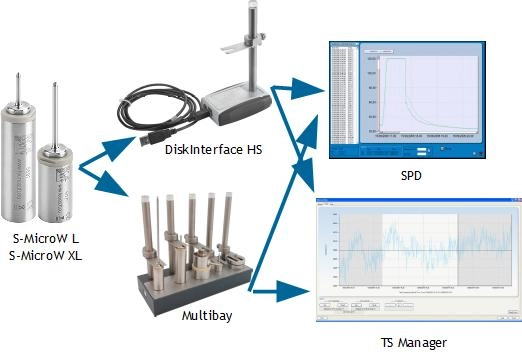

System pomiarowy: rejestrator, stacja odczytu i oprogramowanie

Rejestrator nie ma wyświetlacza ani łączności bezprzewodowej – misję uruchamia się i dane pobiera przez stację USB, na komputerze z systemem Windows. Do wyboru są dwie stacje:

• DiskInterface HS – stacja jednostanowiskowa do uruchamiania misji i pobierania danych z pojedynczego rejestratora
• Multibay – stacja uniwersalna obsługująca pięć rejestratorów naraz, właściwa tam, gdzie w jednym cyklu pracuje kilka przyrządów

Dane analizuje TS Manager 3. Program występuje w trzech odmianach, które różnią się nie funkcjami analizy, lecz tym, co dokładają do zapisu wymaganego przez normy:

Danych zapisanych przez rejestrator nie da się w programie edytować, a raporty producent opisuje jako zgodne z wymaganiami przepisów sanitarnych i norm ISO.

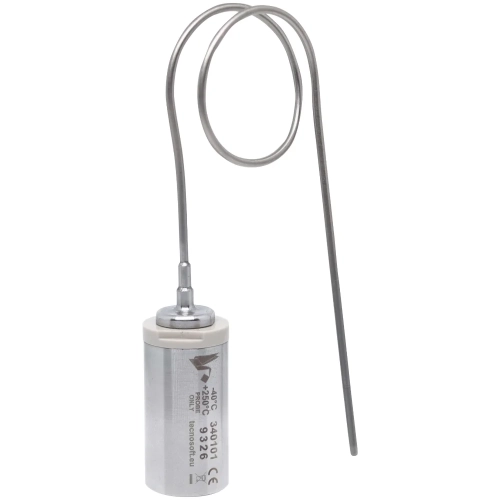

Ta sama sonda 2 mm w korpusach S, L i XL

Ta sama sonda 2 mm jest dostępna z korpusem L i XL. Gdy rozmiar nie jest krytyczny, większy korpus daje zakres ujemny i znacznie większe ogniwo:

W sklepie znajdziesz je jako MicroW L Bendable 2 mm i MicroW XL Bendable 2 mm. Za korpus 18 mm płaci się więcej i dostaje mniejsze ogniwo, więc S ma sens wtedy, gdy większy korpus fizycznie się nie mieści.

Ile trwa jedna misja – pamięć 20 224 pomiarów w praktyce

W seryjnych kwalifikacjach krok 5 albo 10 sekund zwykle wystarcza do opisu nagrzewania wsadu i pozwala zmieścić w pamięci kilka cykli z rzędu bez odczytu.

Bateria, uszczelka i codzienna eksploatacja

Ogniwo 1 × 3 V wymienia użytkownik, a stan baterii pokazuje program przed każdą misją. Producent podaje żywotność ponad 560 000 pomiarów przy kroku 1 sekundy (wartość obliczona dla 25 °C – w niskiej temperaturze krótsza). To w przybliżeniu 27 pełnych zapisów pamięci przy najgęstszym kroku; przy kroku 10 albo 30 sekund ta sama bateria starcza na wielokrotnie więcej cykli. Według producenta w komplecie z rejestratorem jest zapasowa bateria.

Przy każdym otwarciu obudowy o-ring wymienia się na nowy – rozprężona uszczelka nie odtwarza już szczelności IP68, a rejestrator bez szczelnej obudowy nie nadaje się do autoklawu ani do kąpieli wodnej. Zestaw serwisowy gałęzi S, czyli bateria z nową uszczelką, ma kod TS18SMWSBK; nie ma go w naszym sklepie jako osobnej pozycji, więc sprowadzamy go na zamówienie. Do otwierania korpusu służy klucz TS17MU.

Rygla blokującego TS13B nie stosuje się przy tej sondzie – producent przewiduje go tylko do sond sztywnych 3 mm. Punkt pomiaru utrzymuje tu sam kształt sondy 2 mm, który nie zmienia się pod ciężarem wsadu.

Pozostałe wersje MicroW S

• MicroW S – sztywna sonda 3 mm w czterech długościach albo na wymiar
• MicroW S Bendable 1.5 mm – giętka sonda o najkrótszym czasie odpowiedzi
• MicroW S Flexible – elastyczny odcinek 300 mm ze sztywną końcówką, cały zakres do 140 °C
• MicroW S Threaded – sonda z gwintem M5 do mocowania w stałym punkcie

Całą rodzinę MicroW obok siebie zestawia nasz artykuł porównawczy na blogu.

Zastosowania praktyczne

• walidacja sterylizacji w koszach wypełnionych narzędziami albo opakowaniami, gdzie sonda prowadzi po łuku
• wsady wielowarstwowe i ciężkie, w których sonda musi utrzymać kształt
• seryjne kwalifikacje PQ z powtarzalnym położeniem punktu pomiaru
• pasteryzacja i sterylizacja produktów spożywczych w małych opakowaniach

Specyfikacja techniczna Tecnosoft MicroW S Bendable 2 mm

Dlaczego warto kupić MicroW S Bendable 2 mm w Omnic

MicroW S Bendable 2 mm to domyślny wybór, gdy sonda ma się giąć i wytrzymać wiele cykli formowania. Jako autoryzowany dystrybutor Tecnosoft w Polsce dostarczamy oryginalne urządzenia z certyfikatem w cenie, pomagamy dobrać średnicę i długość sondy, osłonę i punkty kalibracji, a wersje na wymiar zamawiamy u producenta. Opisz nam wsad i proces – napisz do nas, przygotujemy ofertę w 24 h.
