Tecnosoft MicroW S Flexible – najmniejszy rejestrator z sondą elastyczną 300 mm

Najmniejszy korpus nie wystarczy, gdy punkt pomiaru leży poza prostą linią od miejsca, w którym rejestrator da się położyć. Tecnosoft MicroW S Flexible łączy korpus 18 × 20 mm z sondą złożoną z dwóch części: elastycznego odcinka o długości 300 mm i sztywnej końcówki ze stali o średnicy 3 mm. Korpus zostaje tam, gdzie się mieści, a mierzy się tam, gdzie trzeba. To jeden z rejestratorów do procesów termicznych Tecnosoftu.

Ten model ma jedną granicę dla całego przyrządu: rejestrator i sonda pracują od 0 do +140 °C. Obudowa ze stali AISI 316L i PEEK ma szczelność IP68, a producent określa przyrząd jako w pełni nadający się do kontaktu z żywnością. Jako autoryzowany dystrybutor Tecnosoft w Polsce dostarczamy wersję z końcówką 50 mm i wersję z końcówką na wymiar.

Co daje podział sondy na odcinek elastyczny i sztywną końcówkę

• elastyczny odcinek 300 mm prowadzi czujnik po łuku, przez przewężenie albo między warstwami wsadu
• sztywna końcówka 3 mm wchodzi w produkt jak igła i trzyma punkt pomiaru w jego rdzeniu
• korpus nie musi leżeć w osi punktu pomiaru, więc nie wypiera produktu w miejscu, które jest mierzone
• w porównaniu z sondą giętką nie trzeba niczego formować – odcinek elastyczny układa się sam

Elastyczny odcinek ma średnicę 2 mm. Sondy nie da się odłączyć ani wymienić – długość końcówki wybiera się przy zamówieniu.

Dwie wersje w konfiguratorze

Podstawa sondy o wymiarach 3 h × 14 Ø mm nie wlicza się do długości. Konfigurację końcówki na zamówienie potwierdzamy z producentem przed złożeniem zamówienia, a dopłatę pokazuje konfigurator po wybraniu wariantu.

Zakres od 0 do +140 °C dla całego przyrządu

To różnica, którą trzeba postawić wprost. Pozostałe modele gałęzi S mają korpus do 140 °C i sondę wytrzymującą do 250 °C. W modelu Flexible granicą 140 °C jest cały przyrząd, razem z sondą. Do procesów gorętszych niż 140 °C właściwy jest MicroW S albo jedna z wersji Bendable, a w większym korpusie MicroW L Flexible ma tę samą konstrukcję sondy i zakres od -40 °C.

Producent wymienia przy całej gałęzi S osłony termiczne, ale przy tym modelu osłona nie podnosi zakresu pracy – granicą jest sonda, a nie tylko korpus. Zakres zaczyna się od 0 °C, więc MicroW S Flexible nie służy też do procesów mroźniczych.

Pomiar krok po kroku

1. Zaplanuj punkty pomiaru. Producent przypomina, że temperatura w komorze rzadko jest równomierna, a czujnik samego urządzenia może stać w strefie korzystnej – dlatego najpierw mapuje się komorę i szuka strefy najtrudniejszej.
2. Zaprogramuj misję w TS Manager 3 przez stację DiskInterface HS albo Multibay: krok zapisu od 1 sekundy i sposób startu. Sprawdź w programie stan baterii, zanim rejestrator trafi do wsadu.
3. Ułóż elastyczny odcinek tak, żeby korpus leżał w wolnym miejscu, i wprowadź sztywną końcówkę w rdzeń produktu, czyli w punkt, który najpóźniej osiąga wymaganą temperaturę.
4. Przeprowadź cykl, pilnując granicy +140 °C – w tym modelu dotyczy ona całego przyrządu, także sondy.
5. Po cyklu wyjmij rejestrator, osusz go i włóż do stacji – program pobierze cały przebieg.
6. W programie ustaw parametry analizy: temperaturę odniesienia (121,11 °C przy sterylizacji, 60 °C przy pasteryzacji), wartość z i opcjonalnie temperaturę odcięcia, poniżej której odczyty nie wchodzą do obliczeń. Odczytaj F0 albo PU i wydrukuj raport.
7. Przy każdym otwarciu obudowy, na przykład przy wymianie baterii, wymień o-ring – inaczej rejestrator traci szczelność IP68.

Certyfikat kalibracji na sześciu punktach

Każdy egzemplarz dostaje dokument kalibracji wystawiony na sześciu punktach: 25, 50, 75, 100, 121 i 140 °C – to certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST). Punkty rozkładają się na cały zakres procesów, do których ten model służy: 25 i 50 °C to składowanie i procesy łagodne, 75 i 100 °C pasteryzacja i procesy w wodzie, 121 °C temperatura odniesienia sterylizacji parowej, 140 °C górna granica pracy.

Dodatkowe punkty producent wykonuje w zakresie pracy przyrządu, czyli do 140 °C. To osobne pozycje zamówienia – wycenimy je razem z rejestratorem. Ponowną kalibrację producent zaleca co rok i organizujemy ją po naszej stronie.

Wartości D, z, F0 i PU – liczby, które trafiają do protokołu

Oprogramowanie Tecnosoftu wylicza z zapisanego przebiegu wskaźniki śmiertelności cieplnej. Poniższe definicje pochodzą z poradnika producenta o sterylizacji i pasteryzacji, nie z naszej interpretacji:

Wszystkie cztery wielkości liczy się z temperatury i czasu, a nie z ciśnienia w komorze. Temperaturę mierzy się w rdzeniu produktu, czyli w punkcie osiągającym wymaganą wartość najpóźniej: elastyczny odcinek pozwala doprowadzić sztywną końcówkę do tego punktu po łuku, bez ustawiania korpusu w osi pomiaru.

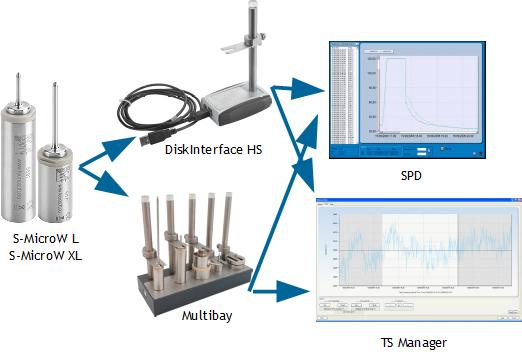

System pomiarowy: rejestrator, stacja odczytu i oprogramowanie

Rejestrator nie ma wyświetlacza ani łączności bezprzewodowej – misję uruchamia się i dane pobiera przez stację USB, na komputerze z systemem Windows. Do wyboru są dwie stacje:

• DiskInterface HS – stacja jednostanowiskowa do uruchamiania misji i pobierania danych z pojedynczego rejestratora
• Multibay – stacja uniwersalna obsługująca pięć rejestratorów naraz, właściwa tam, gdzie w jednym cyklu pracuje kilka przyrządów

Dane analizuje TS Manager 3. Program występuje w trzech odmianach, które różnią się nie funkcjami analizy, lecz tym, co dokładają do zapisu wymaganego przez normy:

Danych zapisanych przez rejestrator nie da się w programie edytować, a raporty producent opisuje jako zgodne z wymaganiami przepisów sanitarnych i norm ISO.

MicroW S Flexible, L Flexible czy XL Flexible

Ta sama konstrukcja sondy – elastyczny odcinek 300 mm ze sztywną końcówką 3 mm – występuje w trzech korpusach:

Większe odpowiedniki to MicroW L Flexible i MicroW XL Flexible.

Ile trwa jedna misja – pamięć 20 224 pomiarów w praktyce

Bateria, uszczelka i codzienna eksploatacja

Ogniwo 1 × 3 V wymienia użytkownik, a stan baterii pokazuje program przed każdą misją. Producent podaje żywotność ponad 560 000 pomiarów przy kroku 1 sekundy (wartość obliczona dla 25 °C – w niskiej temperaturze krótsza). To w przybliżeniu 27 pełnych zapisów pamięci przy najgęstszym kroku; przy kroku 10 albo 30 sekund ta sama bateria starcza na wielokrotnie więcej cykli. Według producenta w komplecie z rejestratorem jest zapasowa bateria.

Przy każdym otwarciu obudowy o-ring wymienia się na nowy – rozprężona uszczelka nie odtwarza już szczelności IP68, a rejestrator bez szczelnej obudowy nie nadaje się do autoklawu ani do kąpieli wodnej. Zestaw serwisowy gałęzi S, czyli bateria z nową uszczelką, ma kod TS18SMWSBK; nie ma go w naszym sklepie jako osobnej pozycji, więc sprowadzamy go na zamówienie. Do otwierania korpusu służy klucz TS17MU.

Mocowanie końcówki w opakowaniu

Sztywna końcówka ma średnicę 3 mm, więc gdy ma stać w stałym punkcie wewnątrz zamkniętego pojemnika, można użyć rygla blokującego TS13B. Producent przewiduje go do sond sztywnych 3 mm o długości co najmniej 30 mm – warunek spełnia końcówka katalogowa 50 mm i końcówki na wymiar od 30 mm.

Pozostałe wersje MicroW S

• MicroW S – sztywna sonda 3 mm w czterech długościach albo na wymiar
• MicroW S Bendable 1.5 mm – giętka sonda o najkrótszym czasie odpowiedzi
• MicroW S Bendable 2 mm – giętka sonda odporna na wielokrotne formowanie
• MicroW S Threaded – sonda z gwintem M5 do mocowania w stałym punkcie

Całą rodzinę MicroW obok siebie zestawia nasz artykuł porównawczy na blogu.

Zastosowania praktyczne

• walidacja sterylizacji i pasteryzacji w zakresie do 140 °C, gdy punkt pomiaru leży w głębi kosza albo pakietu
• pomiar w rdzeniu produktu w małych opakowaniach, gdzie korpus musi leżeć obok
• kontrola procesów w wodzie i parze w przemyśle spożywczym i farmacji
• mapowanie wsadu kilkoma małymi rejestratorami z końcówkami w różnych punktach

Specyfikacja techniczna Tecnosoft MicroW S Flexible

Dlaczego warto kupić MicroW S Flexible w Omnic

MicroW S Flexible wybiera się, gdy najmniejszy korpus trzeba połączyć z dojściem do punktu leżącego poza prostą linią, a proces nie przekracza 140 °C. Jako autoryzowany dystrybutor Tecnosoft w Polsce dostarczamy oryginalne urządzenia z certyfikatem w cenie, pomagamy dobrać długość końcówki i punkty kalibracji, a wersje na wymiar zamawiamy u producenta. Opisz nam wsad i proces – napisz do nas, przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: katalog Tecnosoft 2026 (wersja 8.8), strona produktu MicroW S Flexible na tecnosoft.eu, poradnik producenta o pasteryzacji i sterylizacji.
