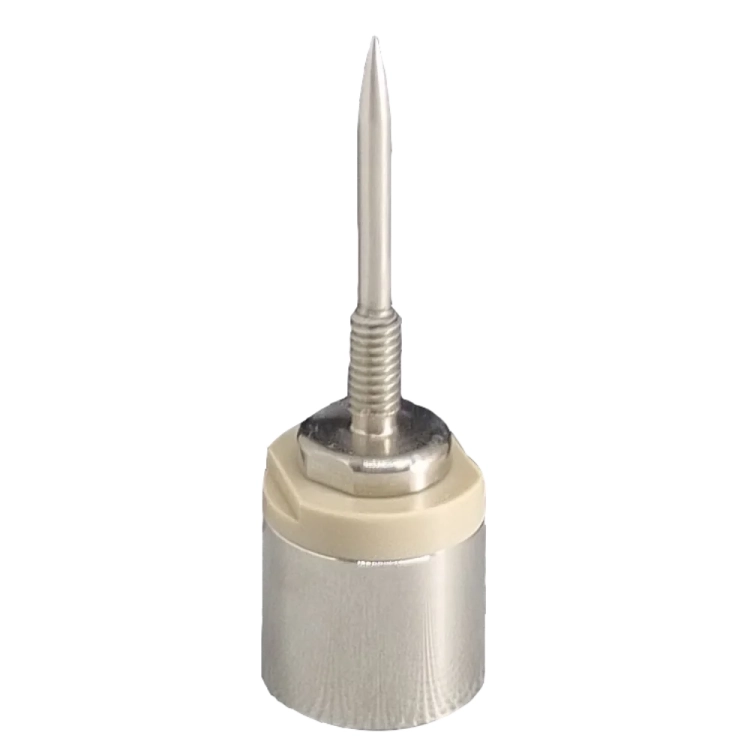

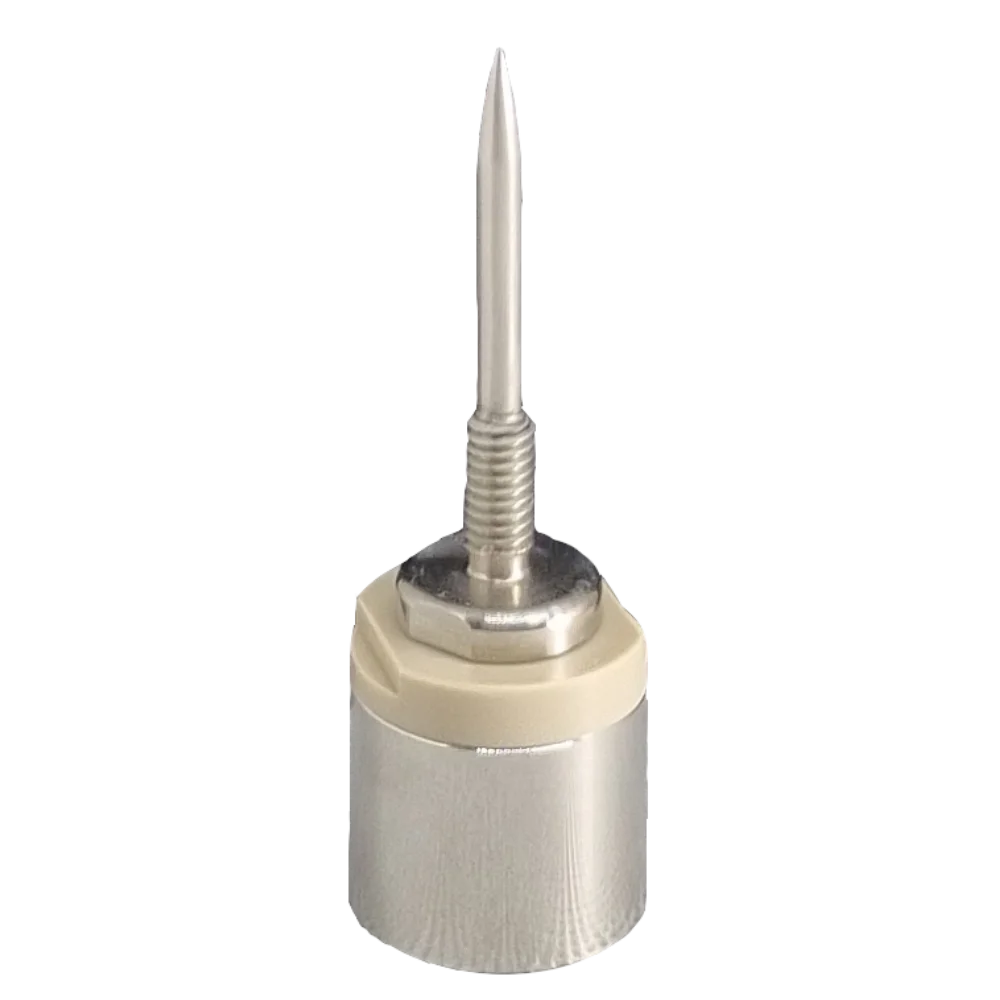

Tecnosoft MicroW S Threaded – najmniejszy rejestrator z gwintowaną sondą M5

W kwalifikacji procesu liczy się nie tylko to, czy pomiar jest dokładny, ale też to, czy w kolejnym cyklu sonda stoi w tym samym punkcie. Tecnosoft MicroW S Threaded łączy najmniejszy korpus rodziny MicroW – 18 × 20 mm i 13 g – ze sztywną sondą 3 mm, której pierwsze 10 mm ma gwint M5. Sondę przykręca się do ścianki opakowania, oprzyrządowania albo przepustu, więc punkt pomiaru nie przesuwa się ani w trakcie cyklu, ani między cyklami. To jeden z rejestratorów do procesów termicznych Tecnosoftu.

Obudowa ze stali AISI 316L i PEEK ma szczelność IP68, a producent określa przyrząd jako w pełni nadający się do kontaktu z żywnością. Model jest wykonywany wyłącznie na zamówienie – długość sondy dobiera się do opakowania. Jako autoryzowany dystrybutor Tecnosoft w Polsce zamawiamy go bezpośrednio u producenta.

Gwint M5 – dwa sposoby montażu

Gwint znajduje się na pierwszych 10 mm sondy, licząc od podstawy, i wlicza się do jej długości. Producent przewiduje dwa sposoby zamocowania:

Otwór w ściance wykonuje się nieco większy od średnicy nitonakrętki M5. Przy przeciwnakrętce o-ring uszczelnia przejście sondy przez ściankę, więc opakowanie pozostaje szczelne w trakcie procesu.

Długość sondy dobierana na zamówienie

Minimum 22 mm wynika z długości gwintu: 10 mm zajmuje mocowanie, a reszta sondy wchodzi w produkt. Długość dobiera się tak, żeby końcówka po przykręceniu stała w rdzeniu produktu – podaj nam wymiary opakowania, a policzymy ją razem z Tobą.

Zakres pracy

Rejestrator i sonda w tej wersji pracują w zakresie od 0 do +140 °C. Jeżeli sonda ma pracować w procesie gorętszym niż 140 °C, a korpus poza strefą gorącą, taką konfigurację potwierdzamy z producentem przy zamówieniu – razem z punktami kalibracji powyżej 140 °C. Zakres zaczyna się od 0 °C, więc model nie służy do procesów mroźniczych.

Pomiar krok po kroku

1. Zaplanuj punkty pomiaru. Producent przypomina, że temperatura w komorze rzadko jest równomierna, a czujnik samego urządzenia może stać w strefie korzystnej – dlatego najpierw mapuje się komorę i szuka strefy najtrudniejszej.
2. Zaprogramuj misję w TS Manager 3 przez stację DiskInterface HS albo Multibay: krok zapisu od 1 sekundy i sposób startu. Sprawdź w programie stan baterii, zanim rejestrator trafi do wsadu.
3. Przykręć sondę do ścianki opakowania przeciwnakrętką albo wkręć ją w osadzoną wcześniej nitonakrętkę M5 tak, żeby końcówka stała w rdzeniu produktu.
4. Przeprowadź cykl w granicach zakresu pracy przyrządu, od 0 do +140 °C.
5. Po cyklu wyjmij rejestrator, osusz go i włóż do stacji – program pobierze cały przebieg.
6. W programie ustaw parametry analizy: temperaturę odniesienia (121,11 °C przy sterylizacji, 60 °C przy pasteryzacji), wartość z i opcjonalnie temperaturę odcięcia, poniżej której odczyty nie wchodzą do obliczeń. Odczytaj F0 albo PU i wydrukuj raport.
7. Przy każdym otwarciu obudowy, na przykład przy wymianie baterii, wymień o-ring – inaczej rejestrator traci szczelność IP68.

Certyfikat kalibracji i punkty dodatkowe

Każdy egzemplarz dostaje dokument kalibracji wystawiony na sześciu punktach: 25, 50, 75, 100, 121 i 140 °C – to certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST). Punkt 121 °C jest temperaturą odniesienia sterylizacji parowej.

Dodatkowe punkty kalibracji to osobne pozycje zamówienia – wycenimy je razem z rejestratorem i potwierdzimy z producentem możliwy zakres dla wybranej długości sondy. Ponowną kalibrację producent zaleca co rok i organizujemy ją po naszej stronie.

Wartości D, z, F0 i PU – liczby, które trafiają do protokołu

Oprogramowanie Tecnosoftu wylicza z zapisanego przebiegu wskaźniki śmiertelności cieplnej. Poniższe definicje pochodzą z poradnika producenta o sterylizacji i pasteryzacji, nie z naszej interpretacji:

Wszystkie cztery wielkości liczy się z temperatury i czasu, a nie z ciśnienia w komorze. Temperaturę mierzy się w rdzeniu produktu, czyli w punkcie osiągającym wymaganą wartość najpóźniej: gwint M5 ustala położenie końcówki w tym punkcie i powtarza je w kolejnych cyklach, więc wyniki z serii pomiarów da się porównać bez poprawki na przesunięcie sondy.

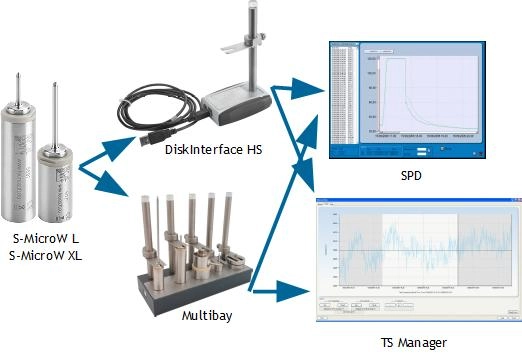

System pomiarowy: rejestrator, stacja odczytu i oprogramowanie

Rejestrator nie ma wyświetlacza ani łączności bezprzewodowej – misję uruchamia się i dane pobiera przez stację USB, na komputerze z systemem Windows. Do wyboru są dwie stacje:

• DiskInterface HS – stacja jednostanowiskowa do uruchamiania misji i pobierania danych z pojedynczego rejestratora
• Multibay – stacja uniwersalna obsługująca pięć rejestratorów naraz, właściwa tam, gdzie w jednym cyklu pracuje kilka przyrządów

Dane analizuje TS Manager 3. Program występuje w trzech odmianach, które różnią się nie funkcjami analizy, lecz tym, co dokładają do zapisu wymaganego przez normy:

Danych zapisanych przez rejestrator nie da się w programie edytować, a raporty producent opisuje jako zgodne z wymaganiami przepisów sanitarnych i norm ISO.

Wersje gwintowane w większych korpusach

Sondę z gwintem M5 na początkowym odcinku producent oferuje także w korpusie L, z zakresem od -40 °C i większym ogniwem: MicroW L Threaded ma w naszym sklepie własną kartę, a w gałęzi XL wersję gwintowaną wybiera się w konfiguratorze karty MicroW XL.

Ile trwa jedna misja – pamięć 20 224 pomiarów w praktyce

Bateria, uszczelka i planowanie serii

Ogniwo 1 × 3 V wymienia użytkownik, a stan baterii pokazuje program przed każdą misją. Producent podaje żywotność ponad 560 000 pomiarów przy kroku 1 sekundy (wartość obliczona dla 25 °C – w niskiej temperaturze krótsza). To w przybliżeniu 27 pełnych zapisów pamięci przy najgęstszym kroku; przy kroku 10 albo 30 sekund ta sama bateria starcza na wielokrotnie więcej cykli. Według producenta w komplecie z rejestratorem jest zapasowa bateria.

Przy każdym otwarciu obudowy o-ring wymienia się na nowy – rozprężona uszczelka nie odtwarza już szczelności IP68, a rejestrator bez szczelnej obudowy nie nadaje się do autoklawu ani do kąpieli wodnej. Zestaw serwisowy gałęzi S, czyli bateria z nową uszczelką, ma kod TS18SMWSBK; nie ma go w naszym sklepie jako osobnej pozycji, więc sprowadzamy go na zamówienie. Do otwierania korpusu służy klucz TS17MU. Przy wersji gwintowanej planowanie ma jeden dodatkowy krok: wymiana baterii wymaga zdjęcia rejestratora z mocowania, dlatego baterię wymienia się przed serią pomiarową, a nie w jej trakcie.

Rygiel blokujący jako alternatywa

Tam, gdzie w ściance nie da się wykonać otworu pod gwint, położenie sztywnej sondy 3 mm ustala rygiel blokujący TS13B. Producent przewiduje go do sond sztywnych 3 mm o długości co najmniej 30 mm.

Pozostałe wersje MicroW S

• MicroW S – sztywna sonda 3 mm w czterech długościach albo na wymiar
• MicroW S Bendable 1.5 mm – giętka sonda o najkrótszym czasie odpowiedzi
• MicroW S Bendable 2 mm – giętka sonda odporna na wielokrotne formowanie
• MicroW S Flexible – elastyczny odcinek 300 mm ze sztywną końcówką, cały zakres do 140 °C

Całą rodzinę MicroW obok siebie zestawia nasz artykuł porównawczy na blogu.

Zastosowania praktyczne

• opakowania zamykane na stałe – puszki, słoiki, pojemniki – w których sondę mocuje się nitonakrętką przed zamknięciem wsadu
• seryjne kwalifikacje procesu, w których punkt pomiaru musi być identyczny w każdym cyklu
• przepusty i oprzyrządowanie wielokrotnego użytku z otworem gwintowanym
• pasteryzacja i sterylizacja małych opakowań w przemyśle spożywczym i farmacji

Specyfikacja techniczna Tecnosoft MicroW S Threaded

Dlaczego warto kupić MicroW S Threaded w Omnic

MicroW S Threaded wybiera się wtedy, gdy powtarzalność położenia sondy jest równie ważna jak sam pomiar, a opakowanie jest małe. Jako autoryzowany dystrybutor Tecnosoft w Polsce dobieramy z Tobą długość sondy i sposób mocowania, dostarczamy rejestrator z certyfikatem w cenie i zamawiamy akcesoria montażowe. Opisz nam opakowanie i proces – napisz do nas, przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: katalog Tecnosoft 2026 (wersja 8.8), strona produktu MicroW S Threaded na tecnosoft.eu, poradnik producenta o pasteryzacji i sterylizacji.
