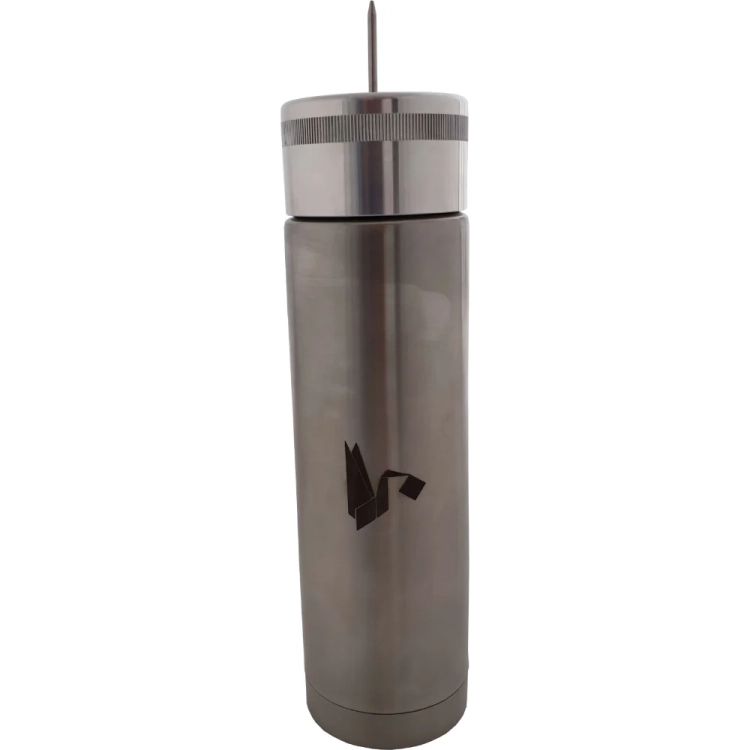

Tecnosoft TS04HP2 – zewnętrzna osłona termiczna MicroW L i XL do 250 °C na 134 min

Osłona termiczna 2 do MicroW L i XL - zewnętrzna warstwa, zawsze w parze z osłoną 1

Osłona termiczna 2 (TS04HP2) to zewnętrzna osłona do rejestratorów MicroW L i MicroW XL: aluminiowa, o wymiarach 240 × 68 mm i masie 365 g, sama odporna do 300 °C. Nie działa samodzielnie. Wsuwa się do niej wewnętrzną osłonę 1 (TS04HP1) z rejestratorem, a komplet chroni korpus 134 minuty w 250 °C i 80 minut w 300 °C.

Osłonę 1 kupuje się osobno - bez niej osłona 2 nie spełnia swojej funkcji. Komplet wymaga sondy o długości co najmniej 80 mm. Obie osłony kosztują tyle samo.

Po co osłona termiczna przy MicroW L i XL

MicroW L i MicroW XL mają korpus pracujący najwyżej do 140 °C i sondę, której czujnik wytrzymuje więcej - do 250 °C w wersjach ze sztywną sondą i od 300 do 500 °C w wersjach Bendable wysokotemperaturowych. Powyżej 140 °C korpus musi zostać poza gorącą strefą albo pod osłoną termiczną.

Osłona chroni wyłącznie korpus rejestratora i kupuje mu czas w gorącu. Podana przy niej temperatura nie ma nic wspólnego z wytrzymałością czujnika w czubku sondy, a czas ochrony zależy od temperatury w komorze - im goręcej, tym krócej.

Do MicroW L i XL producent przewidział dwie osłony, które pracują jedna w drugiej: wewnętrzną osłonę 1 (TS04HP1) z PTFE i zewnętrzną osłonę 2 (TS04HP2) z aluminium. Osłona 1 działa samodzielnie i chroni korpus do 17 minut w 250 °C. Osłona 2 samodzielnie nie działa - wsuwa się do niej osłonę 1 i dopiero komplet daje 134 minuty w 250 °C. Obie kosztują tyle samo; komplet to dwie pozycje zamówienia.

Ile czasu daje komplet osłon 1 i 2 - tabela producenta

Producent wyznaczył te czasy w piecu z wymuszonym obiegiem powietrza, nagrzanym do zadanej temperatury, dla rejestratora, który przez poprzednie 12 godzin stał w temperaturze pokojowej. Czas liczony jest do chwili, w której temperatura wewnątrz osłony dojdzie do 140 °C. W pomiarach rzeczywistych komplet chronił rejestrator przez 184 minuty w piecu o średniej temperaturze 198 °C, przez 130 minut przy 263 °C i przez 72 minuty przy 306 °C.

Po wyłączeniu pieca temperatura wewnątrz osłony rosła jeszcze o 4 do 17 °C, bo osłona oddaje zgromadzone ciepło. Producent podaje, że tego przyrostu unika się, kończąc nagrzewanie 8-15 minut przed czasem z tabeli.

Dla porównania: sama osłona 1 chroni korpus do 17 minut w 250 °C. Osłona 2 wydłuża ten czas prawie ośmiokrotnie.

Która sonda pasuje do której osłony

Minimalną długość sondy producent podaje przy każdej osłonie: 50 mm dla osłony 1 i 80 mm dla kompletu. Krótsza sonda nie sięgnie poza osłonę do punktu pomiaru.

Pomiar z osłoną krok po kroku

1. Sprawdź długość sondy: osłona 1 wymaga co najmniej 50 mm, komplet z osłoną 2 co najmniej 80 mm.
2. Jeżeli pomiar powyżej 140 °C ma być objęty wzorcowaniem, zamów dodatkowe punkty wzorcowania powyżej 140 °C razem z rejestratorem albo przy ponownym wzorcowaniu.
3. Zaprogramuj misję rejestratora w TS Manager 3 przez stację DiskInterface HS albo Multibay.
4. Zamknij korpus w osłonie 1 i wyprowadź sondę do punktu pomiaru. Przy dłuższym procesie wsuń osłonę 1 do osłony 2.
5. Odczytaj czas ochrony dla najwyższej temperatury procesu i zakończ nagrzewanie z zapasem 8-15 minut - temperatura wewnątrz osłony rośnie jeszcze po wyłączeniu pieca.
6. Po cyklu wyjmij rejestrator z osłony i odczytaj dane w TS Manager 3.

Dane techniczne osłony TS04HP2

Z jakimi rejestratorami pracuje

• MicroW L i MicroW XL ze sztywną sondą - osłona 1 od wersji 50 mm, komplet od wersji 100 mm
• MicroW XL Bendable 1.5 mm i MicroW XL Bendable 2 mm - sonda 300 mm spełnia wymóg obu osłon
• Bendable wysokotemperaturowe: MicroW L Bendable 300, L Bendable 400, L Bendable 500, MicroW XL Bendable 300, XL Bendable 400 i XL Bendable 500 - czujnik pracuje do 300, 400 albo 500 °C niezależnie od osłony, a osłona pozwala wpuścić do pieca cały przyrząd
• rejestratory Micro L i Micro XL z wcześniejszej serii producenta - przy nich górną granicą jest 220 °C, najwyższa temperatura, jaką Micro wzorcuje i odczytuje

Osłona nic nie daje przy modelach, których sonda kończy się na 140 °C - MicroW L i XL Flexible oraz Ultra Freeze. Tam granicą procesu jest sama sonda, a nie korpus.

Wzorcowanie powyżej 140 °C

Świadectwo wzorcowania dołączane do MicroW L i XL obejmuje punkty 25, 50, 75, 100, 121 i 140 °C, czyli kończy się na górnej granicy pracy korpusu. Kto rejestruje proces powyżej 140 °C, zamawia dodatkowe punkty wzorcowania w tym zakresie - dla MicroW L i XL do 250 °C. Punkty zamawia się razem z rejestratorem albo przy ponownym wzorcowaniu.

Producent wiąże wzorcowanie powyżej 140 °C także z długością sondy. Sonda 150 mm i sonda Bendable 300 mm spełniają ten warunek według wszystkich jego dokumentów, a przy sondzie krótszej konfigurację potwierdzamy przed zamówieniem.

Zanim kupisz

• Zamów osłonę 2 razem z osłoną 1, chyba że osłonę 1 już masz. Sama osłona 2 nie chroni rejestratora.
• Sprawdź długość sondy: komplet wymaga co najmniej 80 mm, czyli MicroW L lub XL w wersji 100 lub 150 mm albo Bendable 300 mm.
• Sprawdź miejsce w piecu: komplet ma 240 mm wysokości i 68 mm średnicy.
• Zamów dodatkowe punkty wzorcowania powyżej 140 °C, jeżeli protokół wymaga udokumentowanej dokładności w temperaturze procesu.
• Pamiętaj, że osłona chroni wyłącznie korpus. Zakresu czujnika w sondzie nie zmienia.

Podsumowanie

TS04HP2 zamienia kilkunastominutową ochronę osłony 1 w ponad dwie godziny w 250 °C i półtorej godziny w 300 °C. To osłona na pełne cykle pieców i suszarni, w których MicroW L albo XL jedzie razem z wsadem.

Jako autoryzowany dystrybutor Tecnosoft w Polsce dobieramy osłony, długość sondy i zakres dodatkowych punktów wzorcowania do konkretnego pieca i cyklu, zanim złożysz zamówienie. Osłonę TS04HP2 znajdziesz razem z pozostałym osprzętem w kategorii akcesoria do rejestratorów. Napisz do nas - przygotujemy ofertę w 24 h.
