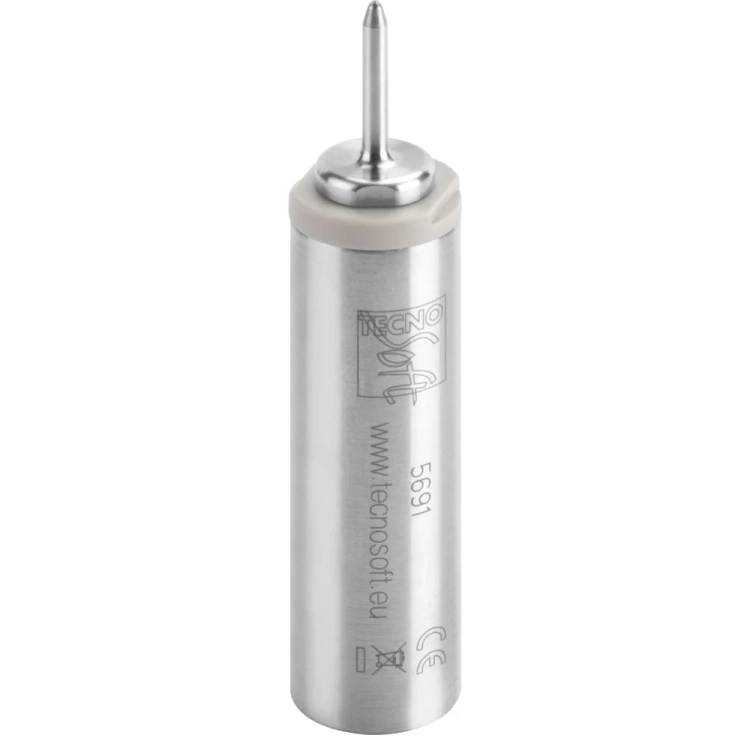

Tecnosoft MicroW H XL – rejestrator temperatury ze sztywną sondą i większą baterią

Kwalifikacja autoklawu to zwykle seria cykli – kilka powtórzeń dla każdego wsadu, potem kontrole okresowe. Tecnosoft MicroW H XL jest rejestratorem do takiej pracy: mierzy w rdzeniu wsadu jak każdy MicroW serii H, z certyfikatem obejmującym punkt 150 °C, a w korpusie o wysokości 64 mm mieści ogniwo na ponad 17 milionów pomiarów. To jeden z rejestratorów do procesów termicznych Tecnosoftu; jako autoryzowany dystrybutor Tecnosoft w Polsce dobieramy długość sondy do wsadu.

Sonda jest sztywna, ma średnicę 3 mm i 20 mm długości albo długość na zamówienie. Obudowa ze stali AISI 316L i PEEK zapewnia IP68, a producent określa przyrząd jako w pełni nadający się do kontaktu z żywnością. Pamięć mieści 20 224 pomiary, krok zapisu zaczyna się od 1 sekundy, rozdzielczość wynosi 0,01 °C, a dokładność ±0,1 °C w zakresie kalibracji.

Czym seria H różni się od zwykłego MicroW

H w nazwie nie ma związku z wilgotnością – oznacza wyższy zakres pracy korpusu i punkt kalibracji 150 °C zamiast 140 °C. Porównanie z modelem Tecnosoft MicroW XL:

Czujnik w sondzie ma w obu seriach zakres do +250 °C. Gdy cykle nie wychodzą ponad 121 °C, zwykły MicroW XL wystarczy; seria H ma sens, gdy protokół wymaga udokumentowanego punktu 150 °C bez zamawiania kalibracji dodatkowej.

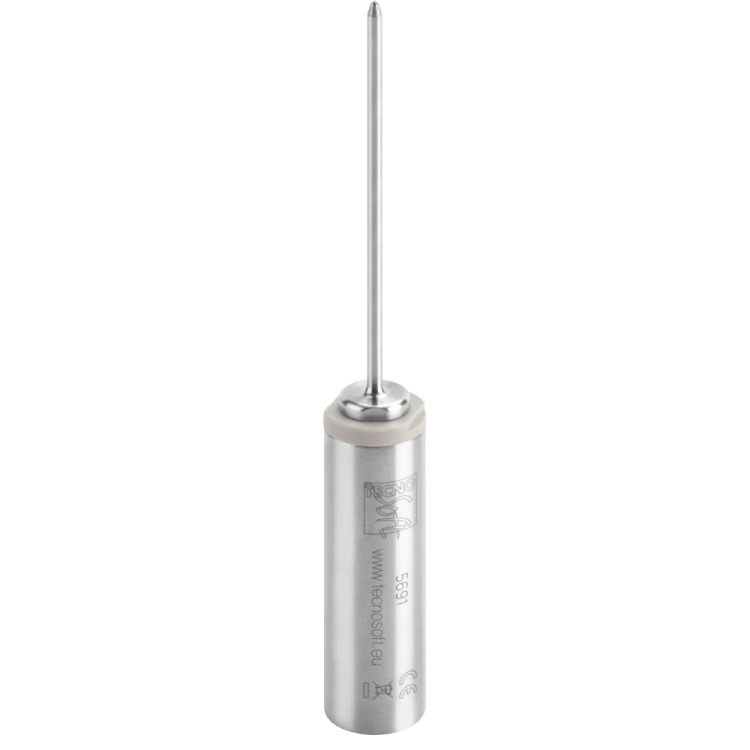

Sonda 20 mm albo długość dobrana do wsadu

Długość sondy wybiera się przy zamówieniu, bo sonda jest nierozłączna z korpusem. W katalogu jest wersja 20 mm (TS18SMWHXL1) i wersja na zamówienie od 12 do 175 mm (TS18SMWHXLD); dłuższe producent wycenia osobno. Podstawa 3 h × 14 Ø mm nie wlicza się do długości, a do kalibracji powyżej 140 °C potrzebna jest sonda od 50 mm.

Rygiel blokujący TS13B ustali położenie końcówki w zamkniętym pojemniku, ale tylko przy sondzie na zamówienie o długości od 30 mm – producent przewiduje go do sond sztywnych 3 mm o takiej długości, więc z wersją 20 mm nie współpracuje.

Pomiar krok po kroku

1. Zaplanuj punkty pomiaru. Producent przypomina, że temperatura w komorze rzadko jest równomierna, a czujnik samego urządzenia może stać w strefie korzystnej – dlatego najpierw mapuje się komorę i szuka strefy najtrudniejszej.
2. Zaprogramuj misję w TS Manager 3 przez stację DiskInterface HS albo Multibay: krok zapisu od 1 sekundy i sposób startu. Sprawdź w programie stan baterii, zanim rejestrator trafi do wsadu.
3. Wprowadź sondę w rdzeń produktu, czyli w punkt, który najpóźniej osiąga wymaganą temperaturę, i zamknij opakowanie razem z rejestratorem.
4. Przeprowadź cykl. Korpus pracuje do +150 °C, przy czym powyżej 140 °C tylko przez ograniczony czas – czujnik w końcówce sondy znosi do +250 °C.
5. Po cyklu wyjmij rejestrator, osusz go i włóż do stacji – program pobierze cały przebieg.
6. W programie ustaw parametry analizy: temperaturę odniesienia (121,11 °C przy sterylizacji, 60 °C przy pasteryzacji), wartość z i opcjonalnie temperaturę odcięcia, poniżej której odczyty nie wchodzą do obliczeń. Odczytaj F0 albo PU i wydrukuj raport.
7. Przy każdym otwarciu obudowy, na przykład przy wymianie baterii, wymień o-ring – inaczej rejestrator traci szczelność IP68.

Certyfikat kalibracji w cenie i punkty dodatkowe

W cenie jest certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST) na punktach 25, 50, 75, 100, 121 i 150 °C. Punkty dodatkowe producent wykonuje tylko w zakresie korpusu serii H, od -40 do +150 °C, a rekalibrację – zalecaną co rok – organizujemy po naszej stronie.

Wartości D, z, F0 i PU – liczby, które trafiają do protokołu

Oprogramowanie Tecnosoftu wylicza z zapisanego przebiegu wskaźniki śmiertelności cieplnej. Poniższe definicje pochodzą z poradnika producenta o sterylizacji i pasteryzacji, nie z naszej interpretacji:

Wszystkie cztery wielkości liczy się z temperatury i czasu, a nie z ciśnienia w komorze. Temperaturę mierzy się w rdzeniu produktu, czyli w punkcie osiągającym wymaganą wartość najpóźniej: sztywna sonda 20 mm sięga do tego punktu bez rozbierania wsadu, a dłuższy korpus mieści większą baterię, więc jeden egzemplarz obsłuży serię cykli bez przerwy na wymianę zasilania.

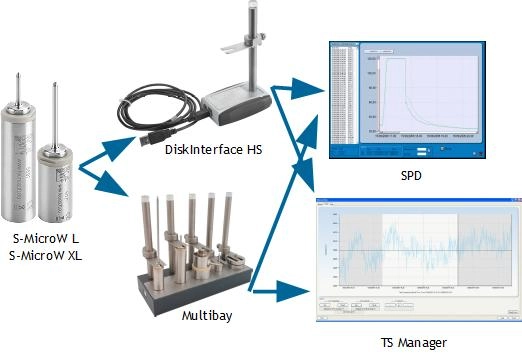

System pomiarowy: rejestrator, stacja odczytu i oprogramowanie

Rejestrator nie ma wyświetlacza ani łączności bezprzewodowej – misję uruchamia się i dane pobiera przez stację USB, na komputerze z systemem Windows. Do wyboru są dwie stacje:

• DiskInterface HS – stacja jednostanowiskowa do uruchamiania misji i pobierania danych z pojedynczego rejestratora
• Multibay – stacja uniwersalna obsługująca pięć rejestratorów naraz, właściwa tam, gdzie w jednym cyklu pracuje kilka przyrządów

Dane analizuje TS Manager 3. Program występuje w trzech odmianach, które różnią się nie funkcjami analizy, lecz tym, co dokładają do zapisu wymaganego przez normy:

Danych zapisanych przez rejestrator nie da się w programie edytować, a raporty producent opisuje jako zgodne z wymaganiami przepisów sanitarnych i norm ISO.

Bateria i uszczelnienie

Ogniwo AAA 3,6 V wystarcza według producenta na ponad 17 milionów pomiarów przy kroku sekundowym (praca ciągła w 25 °C) – o siedem milionów więcej niż w wersji L. Pamięć jest ta sama, więc pojedyncza misja nie trwa dłużej; większe ogniwo oznacza więcej misji między wymianami. Poniżej -30 °C żywotność wyraźnie spada.

Baterię wymienia użytkownik; korpus otwiera klucz TS17MU, a o-ring z FKM zakłada się nowy przy każdym otwarciu. Zestaw baterii do serii H dobieramy przy zamówieniu, a wymianę możemy też wykonać u nas, zwykle razem z rekalibracją.

Szczegółowe parametry techniczne

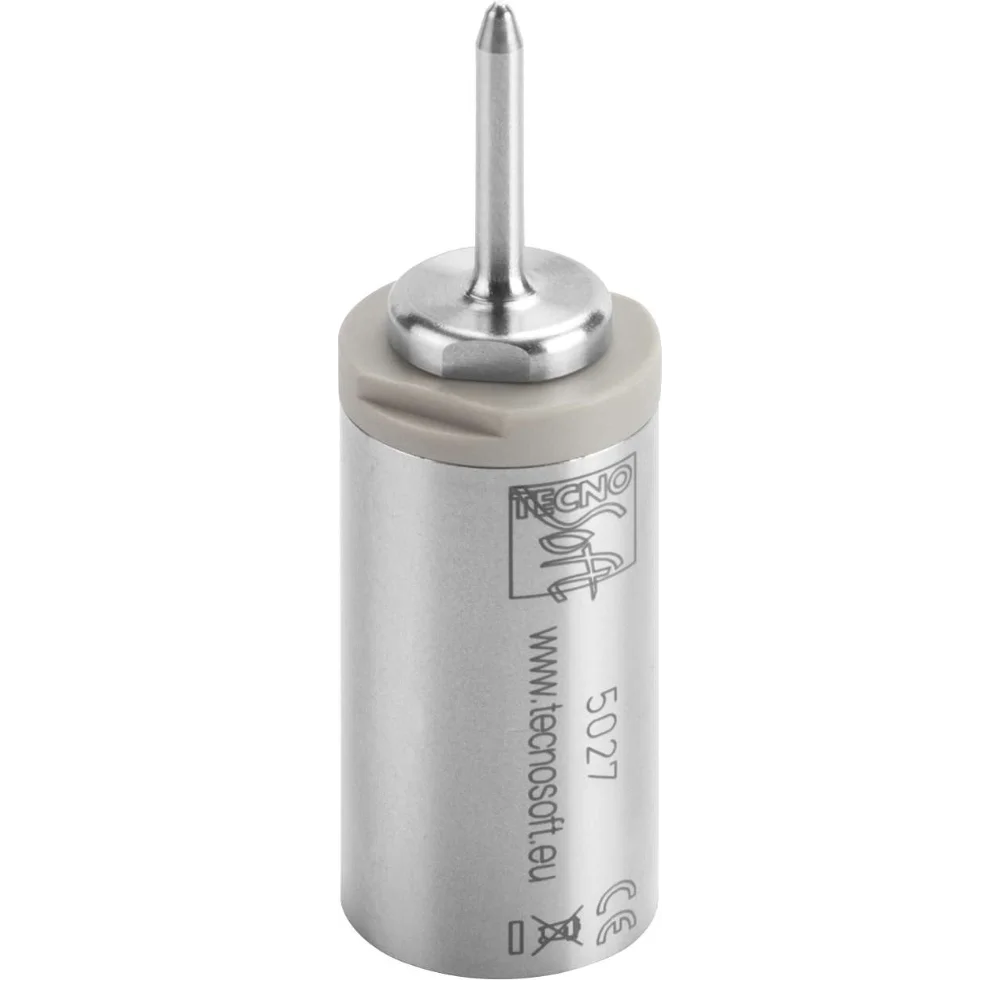

MicroW H L czy MicroW H XL

Oba modele mają ten sam czujnik, tę samą sondę, ten sam zakres i ten sam certyfikat. Różni je wyłącznie długość korpusu, a przez nią rozmiar baterii:

MicroW H XL wybiera się wtedy, gdy zależy nam na jak najdłuższej pracy bez wymiany baterii. Gdy rejestrator ma zmieścić się w ciasnym opakowaniu razem z produktem, właściwy jest MicroW H L.

Zastosowania praktyczne

• seryjne kwalifikacje PQ autoklawów i sterylizatorów parowych z punktem 150 °C w certyfikacie
• kontrole okresowe prowadzone według harmonogramu, bez przerw na wymianę baterii
• mapowanie komory kilkoma rejestratorami w wielu kolejnych cyklach
• długie kampanie pasteryzacji i sterylizacji w przemyśle spożywczym i farmaceutycznym

Zanim kupisz

• Proces nie przekracza 140 °C – wystarczy Tecnosoft MicroW XL z sondą 20, 50, 100 albo 150 mm.
• Sonda ma sięgnąć do rdzenia po łuku albo przez cienką ściankę – właściwe są wersje giętkie, na przykład MicroW XL Bendable 2 mm.
• Proces schodzi poniżej -40 °C – potrzebna jest odmiana MicroW XL Ultra Freeze.
• Wszystkie odmiany zestawia nasze zestawienie rejestratorów do procesów termicznych.

Oznaczenia i warianty pisowni

Producent zapisuje model jako MicroWH XL, w cenniku występuje też jako MICROWH XL 20. Kody katalogowe to TS18SMWHXL1 i TS18SMWHXLD; przy zamówieniu decyduje kod.

Podsumowanie

Tecnosoft MicroW H XL łączy certyfikat z punktem 150 °C z ogniwem na długie serie cykli. Jako autoryzowany dystrybutor Tecnosoft w Polsce dobierzemy długość sondy, stację odczytu i odmianę TS Manager 3 – napisz do nas, ofertę przygotujemy w 24 h.
