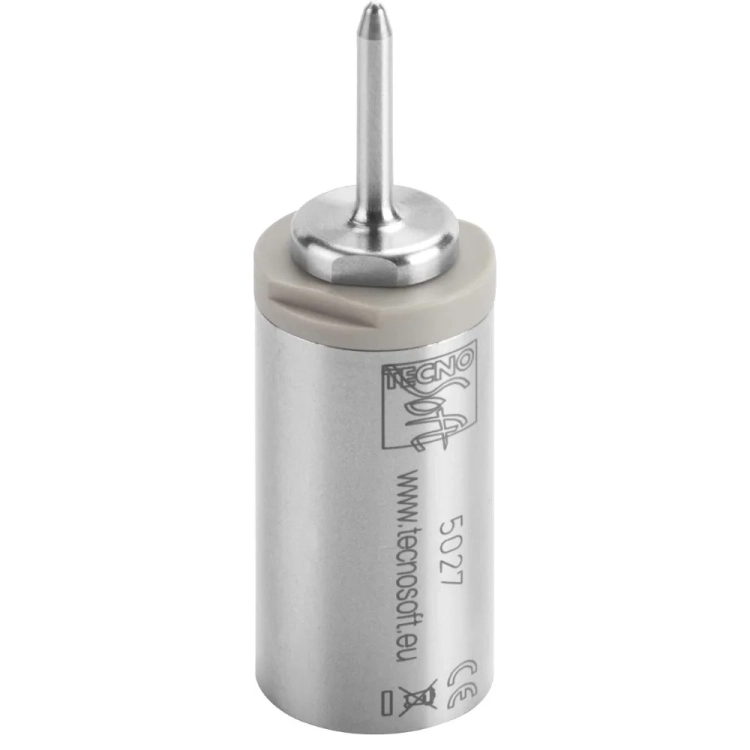

Tecnosoft MicroW H L – rejestrator temperatury ze sztywną sondą i kalibracją 150°C

Protokół walidacji autoklawu albo tunelu pasteryzacyjnego rozstrzyga się w jednym punkcie: w rdzeniu wsadu, czyli tam, gdzie wymagana temperatura pojawia się najpóźniej. Czujnik zamontowany na stałe w komorze tego punktu nie widzi. Tecnosoft MicroW H L to miniaturowy rejestrator, który jedzie w cyklu razem z produktem i zapisuje przebieg temperatury w miejscu, o które pyta audytor. To jeden z rejestratorów do procesów termicznych Tecnosoftu, a jako autoryzowany dystrybutor Tecnosoft w Polsce dobieramy długość sondy do konkretnego wsadu.

Rejestrator ma sztywną sondę zewnętrzną o średnicy 3 mm, obudowę ze stali nierdzewnej AISI 316L i PEEK oraz szczelność IP68, więc pracuje w parze nasyconej i w wodzie, a producent określa go jako w pełni nadający się do kontaktu z żywnością. Zapisuje do 20 224 pomiarów z krokiem od 1 sekundy, z rozdzielczością 0,01 °C i dokładnością ±0,1 °C w zakresie kalibracji.

Czym seria H różni się od zwykłego MicroW

Litera H w nazwie nie oznacza pomiaru wilgotności. Seria H ma podniesiony zakres pracy rejestratora i przesunięty w górę najwyższy punkt kalibracji, a to jest jedyny powód, dla którego kupuje się ją zamiast zwykłego MicroW. Różnicę wobec modelu Tecnosoft MicroW L widać w czterech wierszach:

Zakres czujnika w sondzie jest w obu seriach ten sam, od -40 do +250 °C. Wniosek praktyczny jest prosty: jeżeli proces kończy się na 121 °C, zwykły MicroW wystarczy i jest nieco tańszy. Jeżeli protokół ma obejmować punkt 150 °C albo cykl dotyka górnej granicy zakresu, certyfikat serii H obejmuje ten punkt bez dopłaty za kalibrację dodatkową.

Sonda 20 mm albo długość dobrana do wsadu

Sonda jest przypisana do rejestratora na stałe. Nie da się jej przełożyć między urządzeniami ani wymienić po zakupie, więc długość wybiera się raz, przy zamówieniu.

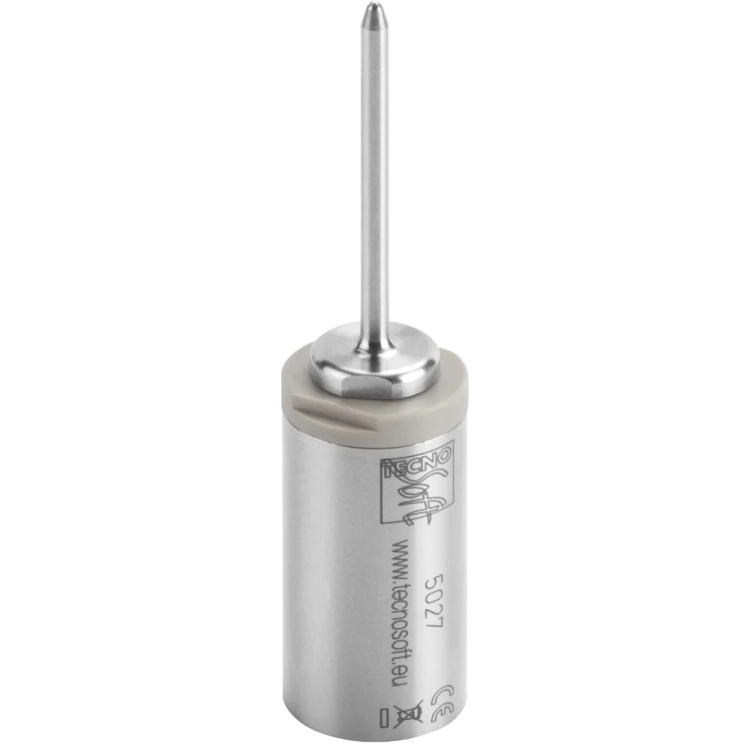

• wersja katalogowa: sonda sztywna 20 mm o średnicy 3 mm, kod TS18SMWHL1
• wersja na zamówienie: długość od 12 do 175 mm, kod TS18SMWHLD, w sklepie jako wariant z dopłatą
• sonda dłuższa niż 175 mm: producent wycenia indywidualnie
• podstawa sondy o wymiarach 3 h × 14 Ø mm nie wlicza się do podanej długości
• przy kalibracji powyżej 140 °C sonda nie może być krótsza niż 50 mm

Średnica 3 mm to kompromis między czasem odpowiedzi a wytrzymałością: sonda wchodzi w produkt bez rozrywania struktury, a jednocześnie nadąża za szybkim narostem temperatury na początku cyklu. Gdy końcówka ma stać w stałym punkcie wewnątrz zamkniętego pojemnika, przy sondzie na zamówienie o długości co najmniej 30 mm sprawdza się rygiel blokujący TS13B – producent przewiduje go wyłącznie do sond sztywnych o średnicy 3 mm i długości od 30 mm, więc do wersji 20 mm nie pasuje.

Pomiar krok po kroku

1. Zaplanuj punkty pomiaru. Producent przypomina, że temperatura w komorze rzadko jest równomierna, a czujnik samego urządzenia może stać w strefie korzystnej – dlatego najpierw mapuje się komorę i szuka strefy najtrudniejszej.
2. Zaprogramuj misję w TS Manager 3 przez stację DiskInterface HS albo Multibay: krok zapisu od 1 sekundy i sposób startu. Sprawdź w programie stan baterii, zanim rejestrator trafi do wsadu.
3. Wprowadź sondę w rdzeń produktu, czyli w punkt, który najpóźniej osiąga wymaganą temperaturę, i zamknij opakowanie razem z rejestratorem.
4. Przeprowadź cykl. Korpus pracuje do +150 °C, przy czym powyżej 140 °C tylko przez ograniczony czas – czujnik w końcówce sondy znosi do +250 °C.
5. Po cyklu wyjmij rejestrator, osusz go i włóż do stacji – program pobierze cały przebieg.
6. W programie ustaw parametry analizy: temperaturę odniesienia (121,11 °C przy sterylizacji, 60 °C przy pasteryzacji), wartość z i opcjonalnie temperaturę odcięcia, poniżej której odczyty nie wchodzą do obliczeń. Odczytaj F0 albo PU i wydrukuj raport.
7. Przy każdym otwarciu obudowy, na przykład przy wymianie baterii, wymień o-ring – inaczej rejestrator traci szczelność IP68.

Certyfikat kalibracji w cenie i punkty dodatkowe

Każdy egzemplarz jest dostarczany z dokumentem, który producent nazywa certyfikatem kalibracji, wystawionym na sześciu punktach – to certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST). Punkty nie są dobrane przypadkowo, każdy odpowiada innemu etapowi procesu:

• 25 °C i 50 °C: składowanie oraz transport
• 75 °C i 100 °C: pasteryzacja i procesy prowadzone w wodzie
• 121 °C: temperatura odniesienia dla wartości F0
• 150 °C: górna granica zakresu pracy rejestratora

Punkty dodatkowe zamawia się osobno, w zakresie od -40 do +150 °C. Rejestrator jest jednokanałowy, więc reguła producenta mówiąca, że przy loggerze dwukanałowym każdy kanał liczy się jako osobne urządzenie, tego modelu nie dotyczy. Producent zaleca ponowną kalibrację co rok – organizujemy ją po naszej stronie.

Wartości D, z, F0 i PU – liczby, które trafiają do protokołu

Oprogramowanie Tecnosoftu wylicza z zapisanego przebiegu wskaźniki śmiertelności cieplnej. Poniższe definicje pochodzą z poradnika producenta o sterylizacji i pasteryzacji, nie z naszej interpretacji:

Wszystkie cztery wielkości liczy się z temperatury i czasu, a nie z ciśnienia w komorze. Temperaturę mierzy się w rdzeniu produktu, czyli w punkcie osiągającym wymaganą wartość najpóźniej: sztywna sonda 20 mm sięga do tego punktu bez rozbierania wsadu, a niski korpus mieści się w opakowaniu razem z produktem.

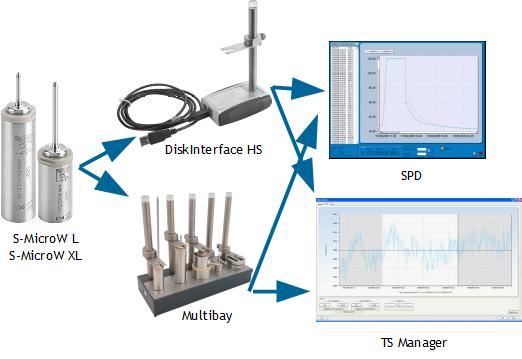

System pomiarowy: rejestrator, stacja odczytu i oprogramowanie

Rejestrator nie ma wyświetlacza ani łączności bezprzewodowej – misję uruchamia się i dane pobiera przez stację USB, na komputerze z systemem Windows. Do wyboru są dwie stacje:

• DiskInterface HS – stacja jednostanowiskowa do uruchamiania misji i pobierania danych z pojedynczego rejestratora
• Multibay – stacja uniwersalna obsługująca pięć rejestratorów naraz, właściwa tam, gdzie w jednym cyklu pracuje kilka przyrządów

Dane analizuje TS Manager 3. Program występuje w trzech odmianach, które różnią się nie funkcjami analizy, lecz tym, co dokładają do zapisu wymaganego przez normy:

Danych zapisanych przez rejestrator nie da się w programie edytować, a raporty producent opisuje jako zgodne z wymaganiami przepisów sanitarnych i norm ISO.

Bateria i uszczelnienie

Zasilanie stanowi bateria 1 × 1/2 AA 3,6 V wymieniana przez użytkownika, a jej stan pokazuje program przed uruchomieniem misji. Producent podaje ponad 10 milionów pomiarów przy kroku 1 sekundy, licząc pracę ciągłą w temperaturze 25 °C. W niskich temperaturach czas pracy jest krótszy, a poniżej -30 °C skraca się wyraźnie.

Szczelność IP68 opiera się na o-ringu z FKM, który wymienia się przy każdym otwarciu obudowy – to warunek utrzymania deklarowanej szczelności. Do otwierania korpusu służy klucz TS17MU. Zestaw baterii z o-ringiem do serii H dobieramy przy zamówieniu; baterię wymienimy też u nas albo w serwisie producenta, zwykle razem z ponowną kalibracją.

Szczegółowe parametry techniczne

MicroW H L czy MicroW H XL

Oba modele mają ten sam czujnik, tę samą sondę, ten sam zakres i ten sam certyfikat. Różni je wyłącznie długość korpusu, a przez nią rozmiar baterii:

MicroW H L wybiera się wtedy, gdy rejestrator musi zmieścić się w opakowaniu razem z produktem. Gdy ważniejsza jest liczba cykli między wymianami baterii, właściwy jest MicroW H XL.

Zastosowania praktyczne

• walidacja i kwalifikacja autoklawów oraz sterylizatorów parowych
• pasteryzacja w przemyśle spożywczym, w tym konserwy, słoiki i produkty w opakowaniach hermetycznych
• procesy cieplne w przemyśle farmaceutycznym, medycznym i kosmetycznym
• pomiar temperatury w rdzeniu produktu podczas gotowania i schładzania
• dokumentowanie procesów w laboratoriach oraz w systemach GMP i HACCP

Zanim kupisz

• Proces nie przekracza 140 °C – wystarczy Tecnosoft MicroW L z sondą 20, 50, 100 albo 150 mm.
• Sonda ma sięgnąć do rdzenia po łuku albo przez cienką ściankę – właściwe są wersje giętkie, na przykład MicroW L Bendable 2 mm.
• Proces schodzi poniżej -40 °C – potrzebna jest odmiana MicroW L Ultra Freeze.
• Wszystkie odmiany zestawia nasze zestawienie rejestratorów do procesów termicznych.

Oznaczenia i warianty pisowni

Producent zapisuje model jako MicroWH L, w cenniku występuje też jako MICROWH L 20. Kody katalogowe to TS18SMWHL1 i TS18SMWHLD; przy zamówieniu decyduje kod.

Podsumowanie

Tecnosoft MicroW H L to rejestrator do jednego konkretnego zadania: udokumentowania przebiegu temperatury w rdzeniu wsadu, w procesie sięgającym 150 °C, z certyfikatem obejmującym ten punkt. Jako autoryzowany dystrybutor Tecnosoft w Polsce dobierzemy długość sondy, stację odczytu i odmianę oprogramowania do Twojego procesu. Napisz do nas – przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: katalog Tecnosoft 2026 (wersja 8.8), strona produktu MicroWH L na tecnosoft.eu, poradnik producenta o pasteryzacji i sterylizacji.
