UbiBot UB-H2S-I1 – czujnik siarkowodoru H2S z alarmem SMS do rejestratorów GS1

Stężenie siarkowodoru na wykresie i alarm SMS, gdy rośnie

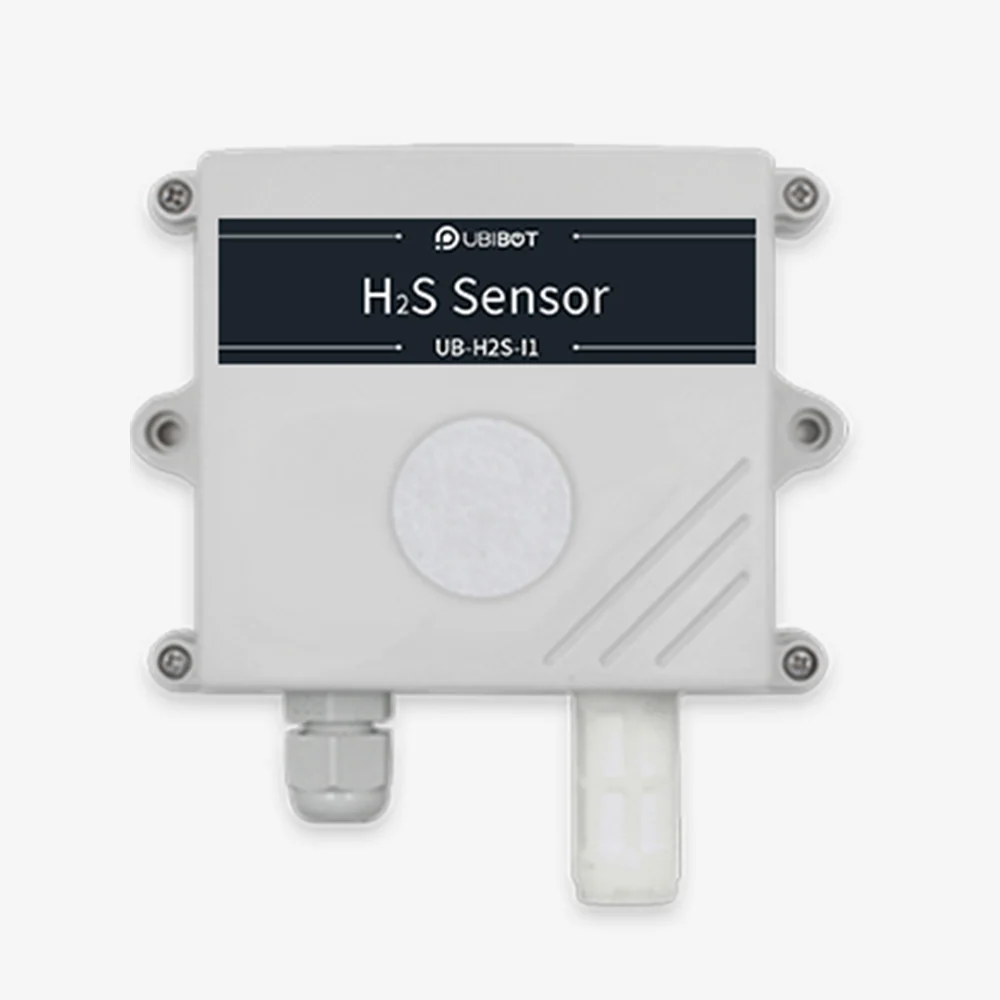

UbiBot UB-H2S-I1 to sonda stężenia siarkowodoru (H2S) w powietrzu o zakresie 0-100 ppm, podłączana przewodem do rejestratorów UbiBot serii GS1. Rejestrator zapisuje odczyty w chmurze UbiBot, rysuje wykres i wysyła powiadomienie SMS-em, e-mailem albo w aplikacji, gdy stężenie przekroczy ustawiony próg - także w nocy i w obiekcie bez stałej obsługi.

Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy sondę do rejestratora GS1, który już masz albo kupujesz, i konfigurujemy komplet przed wysyłką. Napisz do nas - przygotujemy ofertę w 24 h.

Gdzie pojawia się siarkowodór

Siarkowodór to bezbarwny gaz o zapachu zgniłych jaj. Powstaje przy beztlenowym rozkładzie materii organicznej - w kanalizacji, oczyszczalniach ścieków i przepompowniach, w zbiornikach i kanałach gnojowicy oraz w biogazowniach - a także w procesach przemysłowych. Jest cięższy od powietrza, więc gromadzi się nisko: w kanałach, studzienkach, zagłębieniach i przy posadzce. Zapach nie jest wiarygodnym ostrzeżeniem, bo przy wyższych stężeniach węch przestaje go wyczuwać.

Producent przewiduje sondę do ciągłego nadzoru w fabrykach, kopalniach, zakładach chemicznych i farmaceutycznych, przy syntezie materiałów oraz w monitoringu środowiska. Rozporządzenie w sprawie najwyższych dopuszczalnych stężeń w środowisku pracy podaje dla siarkowodoru NDS 7 mg/m³, czyli około 5 ppm, i NDSCh 14 mg/m³, czyli około 10 ppm. Dla cieląt rozporządzenie ministra rolnictwa z 15 lutego 2010 r. dopuszcza najwyżej 5 ppm siarkowodoru - o mikroklimacie obory i progach dla cieląt piszemy we wpisie o stresie cieplnym u krów i temperaturze w oborze. Jak te wartości mają się do dokładności sondy, opisujemy w sekcji „Zanim kupisz”.

Co mierzy UB-H2S-I1

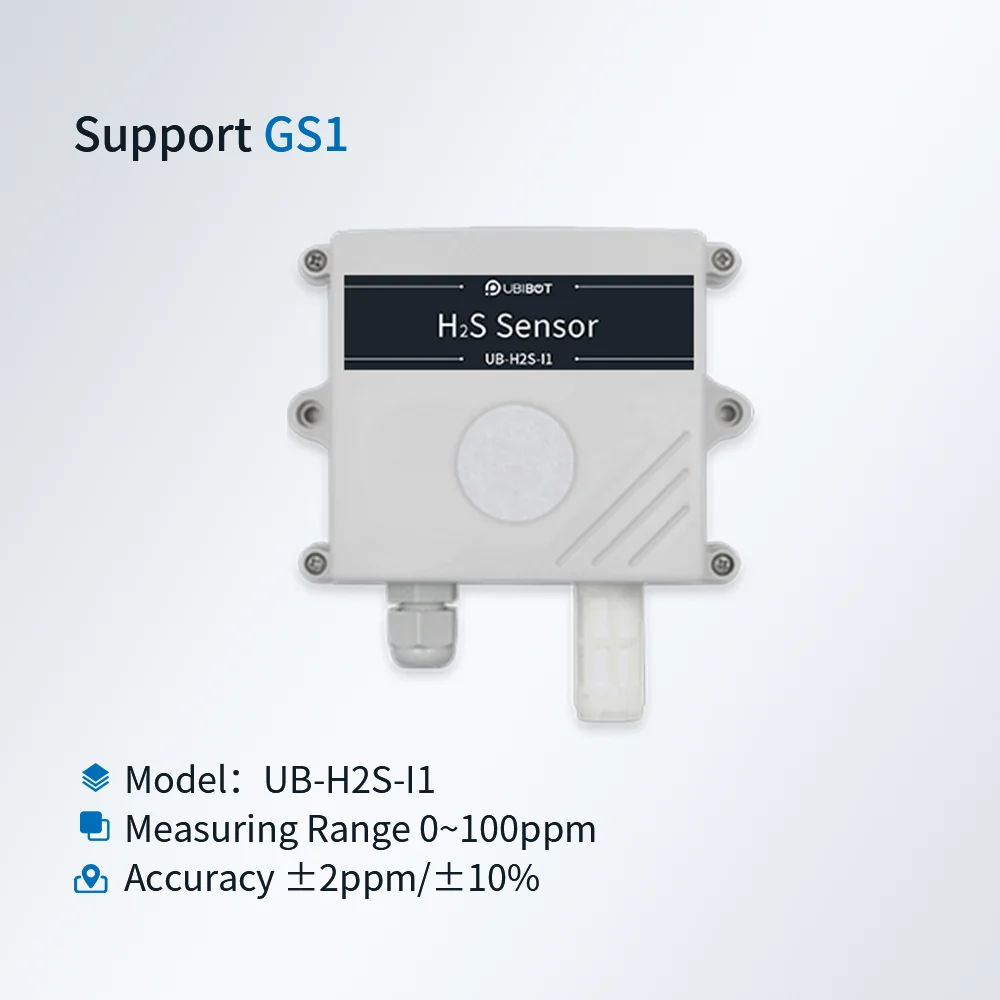

Sonda mierzy stężenie siarkowodoru w zakresie 0-100 ppm z rozdzielczością 1 ppm. Producent podaje dokładność ±2 ppm lub ±10 %, dryft zera do ±5 ppm w zakresie -20 °C do 40 °C i czas reakcji do 35 s. Po włączeniu sonda potrzebuje co najmniej 5 minut rozgrzewania. Pracuje w temperaturze od -20 °C do 50 °C i wilgotności 15-90 % RH, a obudowę producent opisuje jako szczelną, z wewnętrznym uszczelnieniem i membraną przepuszczającą powietrze.

Odczyt sonda przekazuje cyfrowo, protokołem Modbus RTU po magistrali RS485 (adres domyślny 0xC9, 9600 bit/s). Zasilanie (10-30 V DC) dostaje z rejestratora, dlatego GS1 musi wtedy pracować z zasilacza 12 V. Przewód 3 m kończy się wtykiem mini-jack do gniazda sond zewnętrznych.

Z jakimi rejestratorami działa

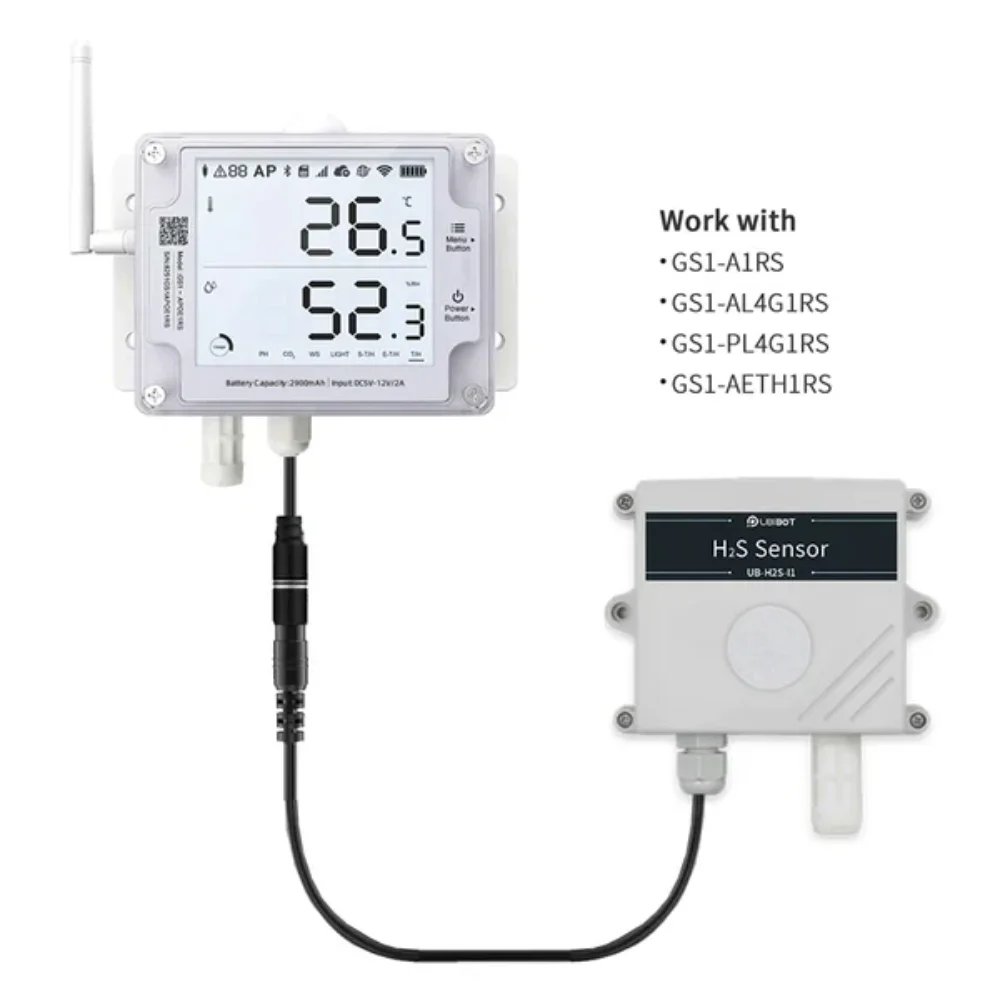

Producent przewiduje sondę UB-H2S-I1 do rejestratorów serii GS1 z gniazdem sond zewnętrznych RS485. W naszej ofercie to:

• UbiBot GS1-A1RS - WiFi,
• UbiBot GS1-AETH1RS - Ethernet i WiFi,
• UbiBot GS1-AL4G1RS - sieć komórkowa 4G i WiFi,
• UbiBot GS1-PL4G1RS - sieć komórkowa 4G z lokalizacją GPS.

Rejestrator GS1 musi pracować z zasilacza 12 V: rejestratory GS1 w wersji V2 mają go w zestawie, do starszych egzemplarzy dobieramy zasilacz 12 V/1 A. Sondy nie podłączysz do rejestratorów WS1 i WS1 Pro.

Montaż i uruchomienie krok po kroku

1. Podłącz rejestrator GS1 do zasilacza 12 V. Bez niego sonda nie dostanie zasilania.
2. Wybierz miejsce nisko, bo siarkowodór jest cięższy od powietrza - blisko możliwego źródła gazu (kanał gnojowicy, studzienka, pompownia), ale poza zasięgiem zalania, bryzgów i zwierząt. Unikaj wylotów wentylatorów i miejsc z silnym ruchem powietrza - producent odradza montaż w silnej konwekcji.
3. Nie montuj sondy przy rozpuszczalnikach, farbach, olejach i klejach silikonowych - producent wymienia je jako szkodliwe dla czujnika.
4. Poprowadź przewód 3 m do rejestratora i włóż wtyk mini-jack do gniazda sond zewnętrznych. Gdy przewód jest za krótki, wydłużysz go przedłużaczem sond UB-EC-A1 (5 m na odcinek).
5. W konsoli UbiBot włącz odczyt sondy zewnętrznej w zarządzaniu danymi urządzenia i ustaw interwał odczytu.
6. Odczekaj co najmniej 5 minut rozgrzewania, zanim zaczniesz oceniać odczyty.
7. Ustaw reguły alarmów dla stężenia siarkowodoru i kanały powiadomień: SMS, e-mail, aplikacja.

Kilka sond na jednym rejestratorze

Rejestrator GS1 ma jedno gniazdo sond zewnętrznych. Sondę siarkowodoru razem z drugą sondą - na przykład czujnikiem amoniaku UB-NH3-I1, bo w oborach i chlewniach oba gazy pochodzą z rozkładu odchodów, albo czujnikiem CO2 UbiBot - podłączysz przez rozgałęźnik mini-jack UB-CS-A2. Każda sonda na magistrali RS485 musi mieć własny adres Modbus; gdy adresy się powtarzają, trzeba je zmienić. Przy kilku sondach zasilanych 12 V dobieramy też zasilacz z zapasem mocy - taki komplet konfigurujemy przed wysyłką, na zamówienie. Do pomiaru niedoboru tlenu w tych samych miejscach służy czujnik tlenu UB-O2-N1.

Parametry techniczne

Zastosowania praktyczne

• oczyszczalnie ścieków i przepompownie - trend stężenia w pomieszczeniach technicznych i alarm, gdy rośnie,
• obory i chlewnie - nadzór przy zbiornikach i kanałach gnojowicy, zwłaszcza podczas jej mieszania i wypompowywania,
• biogazownie - powietrze w pomieszczeniach i wokół instalacji,
• zakłady chemiczne, farmaceutyczne i przemysłowe, w których siarkowodór powstaje w procesie,
• obiekty bez stałej obsługi - powiadomienie przez sieć komórkową z rejestratorem GS1 w wersji 4G.

Zanim kupisz

• UB-H2S-I1 nie jest samodzielnym detektorem - pracuje z rejestratorem UbiBot GS1 z gniazdem RS485 zasilanym z zasilacza 12 V. Jeśli nie masz takiego rejestratora, licz koszt kompletu.
• Przy dokładności ±2 ppm i dryfcie zera do ±5 ppm sonda nie potwierdzi zgodności z NDS (około 5 ppm) ani z limitem 5 ppm dla cieląt. Pokaże trend i wyraźny wzrost stężenia, ale ocena narażenia pracowników to zadanie pomiarów środowiska pracy.
• Zakres 0-100 ppm dotyczy powietrza. Sonda nie służy do pomiaru w strumieniu surowego biogazu, gdzie stężenia siarkowodoru wielokrotnie przekraczają ten zakres.
• Sonda nie zastępuje osobistych detektorów gazu ani systemów wykrywania gazów wymaganych przepisami BHP, na przykład przed wejściem do kanału, studzienki czy zbiornika - jest ich uzupełnieniem.
• Długotrwała praca w gazach korozyjnych, wysokich stężeniach gazów organicznych albo zasadowych przesuwa zero czujnika i może go uszkodzić - tak podaje producent.

Podsumowanie

UbiBot UB-H2S-I1 dokłada do rejestratora GS1 pomiar stężenia siarkowodoru z historią w chmurze i alarmem na telefon. Najlepiej sprawdza się jako nadzór trendu i wczesne ostrzeżenie w oczyszczalniach, przepompowniach, budynkach inwentarskich i zakładach przemysłowych. Napisz, gdzie chcesz mierzyć siarkowodór i jaki masz rejestrator - dobierzemy sondę, zasilanie i konfigurację.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: dane producenta.
